Ho dato una sbirciatina nelle mie casse

Torno a ribadire il mio consiglio, frutto di una mia esperienza identica alla tua.
Avevo (ho) una coppia di diffusori Sony del mio compatto di quando ero adolescente: pasta per lavelli, guarnizione per infissi a iosa, cat5 e viti nuove. Ho fatto notevoli passi avanti passando da un suono pessimo ad uno mediocre.
In compenso ho capito meglio gli effetti di questi interventi sugli AP con meno di 10euro. Tu parti da una base migliore della mia, potresti ottenere di più.

Ma non ci spendere più di 15euro.

Ivan ha scritto:Torno a ribadire il mio consiglio, frutto di una mia esperienza identica alla tua.
Avevo (ho) una coppia di diffusori Sony del mio compatto di quando ero adolescente: pasta per lavelli, guarnizione per infissi a iosa, cat5 e viti nuove. Ho fatto notevoli passi avanti passando da un suono pessimo ad uno mediocre.
In compenso ho capito meglio gli effetti di questi interventi sugli AP con meno di 10euro. Tu parti da una base migliore della mia, potresti ottenere di più.

Ma non ci spendere più di 15euro.

Sì grazie, se riesco a staccare il woofer penso che farò qualcosa del genere.

thema2000ie ha scritto:

Quindi:
- Tweeter: bianco-blu;
- Midrange: giallo-marrone;
- Woofer: rosso-nero.

Non c'è nient'altro oltre a quel condensatore.

Le frequenze di intersezione tra gli AP:
- Woofer/Midrange: 3 KHz
- Midrange/Tweeter: 12 KHz





Ciao!

Secondo me il midrange e il tweeter sono in parallelo. Senza nulla.
E mo che vuoi fare?

Un filtro LC di base, fra bassi e acuti, non è difficile e costa poco ... se vuoi.

Altrimenti cerca su eBay un paio di polipropilene cinesi e sostituiscili con quei condensatori.

Barone Rosso ha scritto:

thema2000ie ha scritto:

Quindi:
- Tweeter: bianco-blu;
- Midrange: giallo-marrone;
- Woofer: rosso-nero.

Non c'è nient'altro oltre a quel condensatore.

Le frequenze di intersezione tra gli AP:
- Woofer/Midrange: 3 KHz
- Midrange/Tweeter: 12 KHz





Ciao!

Secondo me il midrange e il tweeter sono in parallelo. Senza nulla.
E mo che vuoi fare?

Un filtro LC di base, fra bassi e acuti, non è difficile e costa poco ... se vuoi.

Non so, se queste casse sono proprio schifose mi sa che mi limiterò a cose base. Perdonami l'ignoranza , ma cos'è e a che serve il filtro LC?

Misura la resistenza dei vari trasduttori e calcoliamoci un primo ordine pendenza 6 db semplice semplice da 4° Itis

quindi tester in OHM e vai su woofer, midrange e tweeter

dai pelandrone


Roberto

thema2000ie ha scritto:
Non so, se queste casse sono proprio schifose mi sa che mi limiterò a cose base. Perdonami l'ignoranza , ma cos'è e a che serve il filtro LC?

È noto anche come Cross over.

thema2000ie ha scritto: , ma cos'è e a che serve il filtro LC?

Induttanza e Condenzatore e disposti su un woofer con l'ind in serie e il caps in parallelo formano un Passa Basso di 2° ordine pendenza 12 db

Se giri la disposizione ovvero caps in serie al tweeter e ind in parallelo formi un Passa Alto di 2° ordine Pendenza 12 db


Roberto

wasky ha scritto:Misura la resistenza dei vari trasduttori e calcoliamoci un primo ordine pendenza 6 db semplice semplice da 4° Itis

quindi tester in OHM e vai su woofer, midrange e tweeter

dai pelandrone


Roberto

Ma se sono un pelandrone di prim'ordine con pendenza di 6 db cosa ci vuoi fare? Non ti preoccupare, penso che a sto punto siano soldi spesi inutilmente.

Barone Rosso ha scritto:

thema2000ie ha scritto:
Non so, se queste casse sono proprio schifose mi sa che mi limiterò a cose base. Perdonami l'ignoranza , ma cos'è e a che serve il filtro LC?

È noto anche come Cross over.

Ooooooooops. Fai finta che non abbia detto niente.

wasky ha scritto:

thema2000ie ha scritto: , ma cos'è e a che serve il filtro LC?

Induttanza e Condenzatore e disposti su un woofer con l'ind in serie e il caps in parallelo formano un Passa Basso di 2° ordine pendenza 12 db

Se giri la disposizione ovvero caps in serie al tweeter e ind in parallelo formi un Passa Alto di 2° ordine Pendenza 12 db


Roberto

Grazie per la spiegazione.

Grazie a tutti per il vostro aiuto!!!

thema2000ie ha scritto:

Midrange

Tweeter

Quindi:
- Tweeter: bianco-blu;
- Midrange: giallo-marrone;
- Woofer: rosso-nero.

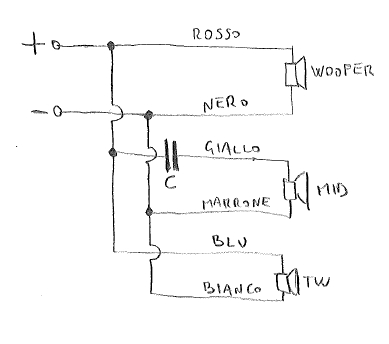

bene (forse) dando un occhio a queste foto, si direbbe che il tuo X-Over sia fatto così

e a me non contano del tutto i torni però !
- ok il woofer, può lavorarare anche non filtrato
- ok il midrange, è filtrato solo passa-alto
- e il tweeter chi lo attenua in basso? credo non sia optional per lui un passa-alto.. che abbia qualche componente del suo filtro dentro la sua plastichina vicino al magnete? i tweeter di serie della mia punto avevano un C elettrolitico microscopico piazzato dietro i suoi contatti, si faticava a vederlo e non c'erano plastiche protettive dietro..
dico questo perchè secondo me continua a mancarci qualcosa..

Le frequenze di intersezione tra gli AP:
- Woofer/Midrange: 3 KHz
- Midrange/Tweeter: 12 KHz

e questi dati da dove arrivano? ce ne sono altri?

Abbiamo trovato le Cocaine degli anni '80!!!

se ti faccio vedere i miei diffusori Sony (di serie col compattone in firma) che mi hanno allietato per 15 anni..

Non ti preoccupare, penso che a sto punto siano soldi spesi inutilmente.

ni
considera che i componenti di un Xover possono anche essere smontati e riutilizzati, o venduti..
i miglioramenti saranno limitatati, ma credo che se vuoi divertirti a sperimentare, limitando l'esborso economico,
questa sia una buona palestra (meglio che su un paio di diffusori da 500€uri e 1mese di vita.. )

madqwerty ha scritto:

thema2000ie ha scritto:
Quindi:
- Tweeter: bianco-blu;
- Midrange: giallo-marrone;
- Woofer: rosso-nero.

bene (forse) dando un occhio a queste foto, si direbbe che il tuo X-Over sia fatto così

e a me non contano del tutto i torni però !
- ok il woofer, può lavorarare anche non filtrato
- ok il midrange, è filtrato solo passa-alto
- e il tweeter chi lo attenua in basso? credo non sia optional per lui un passa-alto.. che abbia qualche componente del suo filtro dentro la sua plastichina vicino al magnete? i tweeter di serie della mia punto avevano un C elettrolitico microscopico piazzato dietro i suoi contatti, si faticava a vederlo e non c'erano plastiche protettive dietro..
dico questo perchè secondo me continua a mancarci qualcosa..

Le frequenze di intersezione tra gli AP:
- Woofer/Midrange: 3 KHz
- Midrange/Tweeter: 12 KHz

e questi dati da dove arrivano? ce ne sono altri?

Abbiamo trovato le Cocaine degli anni '80!!!

se ti faccio vedere i miei diffusori Sony (di serie col compattone in firma) che mi hanno allietato per 15 anni..

Non ti preoccupare, penso che a sto punto siano soldi spesi inutilmente.

ni
considera che i componenti di un Xover possono anche essere smontati e riutilizzati, o venduti..
i miglioramenti saranno limitatati, ma credo che se vuoi divertirti a sperimentare, limitando l'esborso economico,
questa sia una buona palestra (meglio che su un paio di diffusori da 500€uri e 1mese di vita.. )

Allora non so se ci sia qualcos'altro nascosto, però visto che sono le uniche casse che ho, non mi andrebbe di aprire il tweeter solo per vedere se dentro c'è la sorpresina.

I dati vengono dal manuale (dal foglio in realtà ) delle casse. C'è il litraggio (22 l), l'impedenza (8 ohm), la sensibilità (89 dB/W/m), dice che il tweeter è a ceramica , la risposta in frequenza è meglio che non te la dico perché se no ti metti a ridere.

Grazie per il tuo impegno, davvero.

Ripeto, non so se debba aprire il tweeter, ho guardato bene, e intorno ai contatti non c'è niente, e tutti i fili vanno dritti alla morsettiera, quindi non saprei....

Molto ''interessante'' questo cross,mai visto una cosa del genere.

florin ha scritto:Molto ''interessante'' questo cross,mai visto una cosa del genere.

E' pittoresco!!

un tweeter libero, senza condensatore?

piero7 ha scritto:un tweeter libero, senza condensatore?

Eh, così sembra...
E non si sentono neanche in maniera terrificante, certo, niente di che, però...

thema2000ie ha scritto:

piero7 ha scritto:un tweeter libero, senza condensatore?

Eh, così sembra...

Non ha nessun senso.

Secondo me dopo il condensatore ci sono midrange e tweeter in parallelo.
Oppure c'è un condensatore nascosto da qualche parte.

Il tweeter se collegato direttamente ai bassi si sarebbe già distrutto da un pezzo.

Barone Rosso ha scritto:

thema2000ie ha scritto:

piero7 ha scritto:un tweeter libero, senza condensatore?

Eh, così sembra...

Non ha nessun senso.

Secondo me dopo il condensatore ci sono midrange e tweeter in parallelo.
Oppure c'è un condensatore nascosto da qualche parte.

Il tweeter se collegato direttamente ai bassi si sarebbe già distrutto da un pezzo.

Siete voi gli esperti!

Condensatori nascosti o ce n'è uno nel tweeter (perché fuori non ne ho visti) o ce n'è uno perso nel fonoassorbente , i cavi vedo che passano dentro il fonoassorbente in direzione della morsettiera...
Se in vent'anni non si è mai rotto...

Ho postato le casse più strane e insensate della storia dell'hi-fi...

thema2000ie ha scritto:Allora non so se ci sia qualcos'altro nascosto, però visto che sono le uniche casse che ho, non mi andrebbe di aprire il tweeter solo per vedere se dentro c'è la sorpresina.

già, DECISAMENTE non è il caso, quei tweeter avrebbero bisogno di un mezzo miracolo per sopravvivere..

thema2000ie ha scritto:Grazie per il tuo impegno, davvero.

no prob, cosa si fa, pur di non lavorare!

Barone Rosso ha scritto:

thema2000ie ha scritto:

piero7 ha scritto:un tweeter libero, senza condensatore?

Eh, così sembra...

Non ha nessun senso.
Secondo me dopo il condensatore ci sono midrange e tweeter in parallelo.

però non tornano i conti, dal C esce un solo cavo giallo, al mid è collegato il cavo giallo,
il tweeter è connesso ad un cavo blu, che sulla morsettiera è collegato direttamente all'ampli..si saranno mica divertiti a cambiare/mescolare i colori dei cavi dietro il fonoassorbente..

cmq concordo, 'sto filtro del Tweeter da qualche parte dovrà essere..

chiediamo a lui

Ma invece de fà congetture misuri la Re di quei trasduttori ?

madqwerty ha scritto:

thema2000ie ha scritto:Allora non so se ci sia qualcos'altro nascosto, però visto che sono le uniche casse che ho, non mi andrebbe di aprire il tweeter solo per vedere se dentro c'è la sorpresina.

già, DECISAMENTE non è il caso, quei tweeter avrebbero bisogno di un mezzo miracolo per sopravvivere..

thema2000ie ha scritto:Grazie per il tuo impegno, davvero.

no prob, cosa si fa, pur di non lavorare!

Barone Rosso ha scritto:

thema2000ie ha scritto:

piero7 ha scritto:un tweeter libero, senza condensatore?

Eh, così sembra...

Non ha nessun senso.
Secondo me dopo il condensatore ci sono midrange e tweeter in parallelo.

però non tornano i conti, dal C esce un solo cavo giallo, al mid è collegato il cavo giallo,
il tweeter è connesso ad un cavo blu, che sulla morsettiera è collegato direttamente all'ampli..si saranno mica divertiti a cambiare/mescolare i colori dei cavi dietro il fonoassorbente..

cmq concordo, 'sto filtro del Tweeter da qualche parte dovrà essere..

chiediamo a lui

Meno male che non devo aprire il tweeter...
Sì chiediamo a Ruggeri, magari ci dice che sono stati gli alieni a scambiare i fili...

wasky ha scritto:Ma invece de fà congetture misuri la Re di quei trasduttori ?

Perché devo andarmi a comprare un tester!

thema2000ie ha scritto:
Perché devo andarmi a comprare un tester!

Sei un Tajo

thema2000ie ha scritto:
Perché devo andarmi a comprare un tester!

2.50 euro.

http://cgi.ebay.it/ws/eBayISAPI.dll?ViewItem&item=300362778619&ru=http://shop.ebay.it:80/%3F_from%3DR40%26_trksid%3Dm38%26_nkw%3D300362778619%26_fvi%3D1&_rdc=1#ht_2003wt_815

http://cgi.ebay.it/ws/eBayISAPI.dll?ViewItem&item=260530680243&ru=http://shop.ebay.it:80/%3F_from%3DR40%26_trksid%3Dm38%26_nkw%3D260530680243%26_fvi%3D1&_rdc=1#ht_4045wt_839

Ne ho uno simile e funziona bene.
Quel multimetro penso che giri da anni ed è stato venuto ormai da tutti.

wasky ha scritto:

thema2000ie ha scritto:
Perché devo andarmi a comprare un tester!

Sei un Tajo

Barone Rosso ha scritto:

2.50 euro.

http://cgi.ebay.it/ws/eBayISAPI.dll?ViewItem&item=300362778619&ru=http://shop.ebay.it:80/%3F_from%3DR40%26_trksid%3Dm38%26_nkw%3D300362778619%26_fvi%3D1&_rdc=1#ht_2003wt_815

http://cgi.ebay.it/ws/eBayISAPI.dll?ViewItem&item=260530680243&ru=http://shop.ebay.it:80/%3F_from%3DR40%26_trksid%3Dm38%26_nkw%3D260530680243%26_fvi%3D1&_rdc=1#ht_4045wt_839

Ne ho uno simile e funziona bene.
Quel multimetro penso che giri da anni ed è stato venuto ormai da tutti.

Grazie, penso che in una qualsiasi ferramenta si trovi. Appena ho tempo... Nel frattempo vado a consultarmi con Enrico Ruggeri...

Fermi fermi fermi!!
Non sei l'unico ad avere qulle casse!!!! ci sono anche iooooooooooo

ma lo sai che non suonano male? starò mica diventando sordo
