Sony CDP 227ESD + Lampizator

+13
andreac
speedster
Tfan
sid-b
ciuchino74
marcoacqui
Flightangel
florin
tino84
madqwerty
schwantz34
nd1967
meral964
17 partecipanti

Pagina 1 di 3 1, 2, 3  Successivo

Andare in basso

Sony CDP 227ESD + Lampizator Empty Re: Sony CDP 227ESD + Lampizator

Messaggio Da meral964 Mar 29 Giu 2010 - 16:54

Finalmente mi sono arrivati i trasformatori (mancano alcuni condensatori per i filamenti) e posso iniziare a lampizzare il Sony ESD 227.
Ringrazio Sergio (schwantz34) che ha aspetta da un bel po' di mesi l'inizio dei lavori per ottenere il suo Sony con la modifica di Lampizator, però purtroppo il tempo è quello che è e gli impegni sono tanti.

Intanto posto una foto del lettore, dei componenti e dove vorrei piazzare il trafo visto che, anche se bello grande, il Sony non presenta grossi spazi per infilarci i vari componenti.

Prossimamente se tutto va bene posterò altre foto sui vari passaggi per l'assemblaggio.

Sony CDP 227ESD + Lampizator 227_110

Sony CDP 227ESD + Lampizator 227_210

Ciao.

meral964
meral964
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 10.06.08
Numero di messaggi : 765
Località : Marcallo
Impianto : In Firma.

Torna in alto Andare in basso

Sony CDP 227ESD + Lampizator Empty Re: Sony CDP 227ESD + Lampizator

Messaggio Da nd1967 Mar 29 Giu 2010 - 16:59

Ottimo...

visto il lavoro molto interessante ho sposato il tuo messaggio in un thread nuovo!

Oki

_________________
Bisogna assomigliare alle parole che si dicono. Forse non parola per parola, ma insomma ci siamo capiti [Saltatempo di Stefano Benni]
Chi non sa ridere non è una persona seria [Fryderyk Chopin]
nd1967
nd1967
Moderatore
Moderatore

Data d'iscrizione : 04.02.08
Numero di messaggi : 12826
Località : Cavaion Veronese (VR)
Provincia : Verona
Occupazione/Hobby : Musica, Fotografia, Hi-Fi, Fumetti, Libri, Cinema
Impianto : Preamplificatore Sonus Mirus AAVT
Finale TA 3020 by Vincenzo
Lettore CD Micromega Stage 2
Giradischi Project 6.9
Diffusori Dynavoice Challenger M-65 EX



http://www.bnbsusanna.it

Torna in alto Andare in basso

Sony CDP 227ESD + Lampizator Empty Re: Sony CDP 227ESD + Lampizator

Messaggio Da schwantz34 Mar 29 Giu 2010 - 17:01

whooooooooooooa !!!Ciao ! Grazie a te Alberto !
Comunque vai tranquillo , non ho fretta , di sorgenti per ascoltare cd ne ho un po'

grazie ancora !
ciao,
s.

ps: come va l'ap30 ?
schwantz34
schwantz34
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 28.10.08
Numero di messaggi : 15857
Località : Caerdydd
Provincia : Caerdydd
Impianto : minimalista, uso un vecchio walkman con gli auricolari...

Torna in alto Andare in basso

Sony CDP 227ESD + Lampizator Empty Re: Sony CDP 227ESD + Lampizator

Messaggio Da meral964 Mer 30 Giu 2010 - 12:02

L'ap30 va molto bene, nonostante i suoi 30W i bassi sono belli presenti.

Ieri sera ho messo insieme l'alimentatore dei filamenti.
Rispetto all'originale io ho stabilizzato con un 7812, quindi vista la scelta del chip alimento le valvole con il filamento in serie a 12V.

L'alimentatore prevede un ponte di diodi, poi un elettrolitico da 10.000uf Rubycon, lo stabilizzatore 7812 e un elettrolitico sull'uscita Sanyo da 1000uF, sul piedino dell'uscita verrà montato anche un 100nf vicino allo stabilizzatore, questo condensatore non è presente nella foto.

Metto il link di uno dei tanti datasheet del 7812/LM340:

http://www.national.com/ds/LM/LM340.pdf#page=1


Il tutto è stato cablato in aria per cercare di ridurre le dimensioni.
I piedini centrali del ponte sono l'ingresso dei 12V dell'alternata, l'uscita ai filamenti viene prelevata dal centrale del 7812 (negativo), mentre l'uscita positiva dei 12V dal terminale destro del chip visibile nella foto.
In questo modo verrà applicato un dissipatore sul 7812, il circuito può essere montato sia in orizzontale e che in verticale.

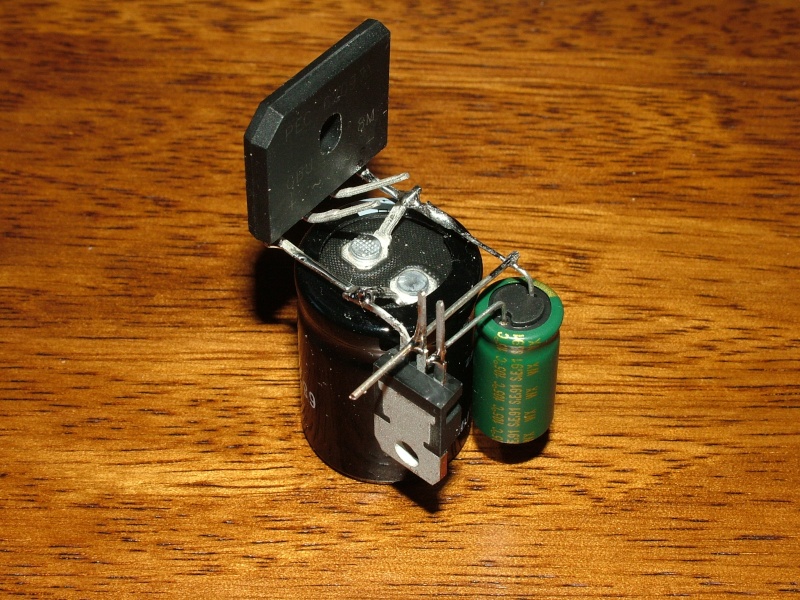

Ecco la foto:

Sony CDP 227ESD + Lampizator Dscf8110

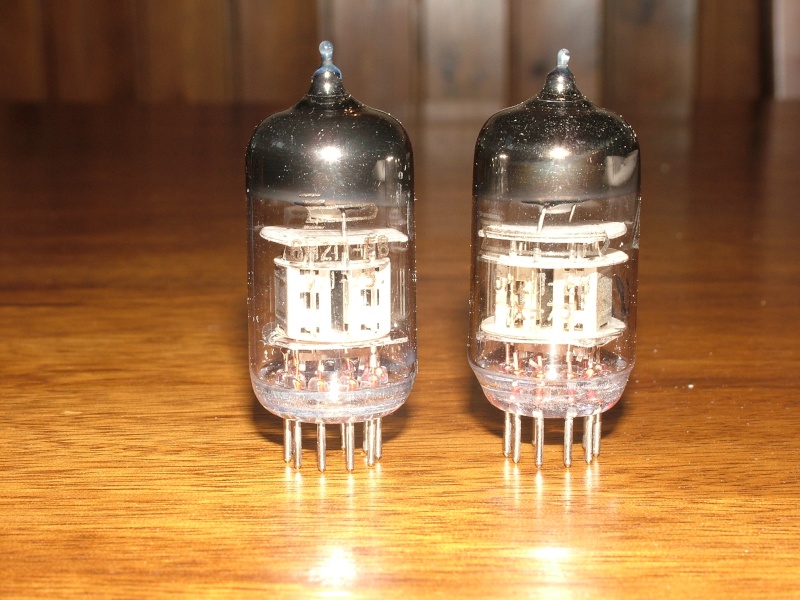

Per le valvole vorrei utilizzare sicuramente delle 6922/ecc88/6dj8 per il tipo/marca sono ben accetti consigli o links.

Ciao.

meral964
meral964
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 10.06.08
Numero di messaggi : 765
Località : Marcallo
Impianto : In Firma.

Torna in alto Andare in basso

Sony CDP 227ESD + Lampizator Empty Re: Sony CDP 227ESD + Lampizator

Messaggio Da madqwerty Mer 30 Giu 2010 - 13:12

apperò! Cool complimenti, lavoretto mica da niente Clap Clap Clap

quei miei trafi (forse) papabili,
lì dentro non entrerebbero manco a piangere (a naso sono grossi come il suo originale, o poco meno)
il toroidale ci sta al pelo, è fatto su misura?

buon lavoro! Smile
madqwerty
madqwerty
Moderatore
Moderatore

Data d'iscrizione : 11.12.08
Numero di messaggi : 6279
Località : Chivasso (TO)
Occupazione/Hobby : IT
Impianto : Powered by T-Forum :-)

Torna in alto Andare in basso

Sony CDP 227ESD + Lampizator Empty Re: Sony CDP 227ESD + Lampizator

Messaggio Da tino84 Mer 30 Giu 2010 - 13:14

non si può che augurarti un buon lavoro Smile Smile

tino84
Membro classe argento
Membro classe argento

Data d'iscrizione : 27.11.09
Numero di messaggi : 3534
Località : Gorizia
Impianto : (non specificato)

Torna in alto Andare in basso

Sony CDP 227ESD + Lampizator Empty Re: Sony CDP 227ESD + Lampizator

Messaggio Da florin Mer 30 Giu 2010 - 13:22

Complimenti Alberto,bel lavoro, se ce hai lo schema del lettore ,puoi gentilmente postare lo schema?Si potrebbe modificare anche l'uscita SPDIF,sarebbe un bel tweaking.
Grazie
florin
florin
Membro classe argento
Membro classe argento

Data d'iscrizione : 05.02.09
Numero di messaggi : 3236
Località : torino
Impianto : marantz cd4000 tweakkato,ampli truepath autocostruito,Dynamite 8,dac Florini+WaveIO in I2S

Torna in alto Andare in basso

Sony CDP 227ESD + Lampizator Empty Re: Sony CDP 227ESD + Lampizator

Messaggio Da meral964 Mer 30 Giu 2010 - 13:36

madqwerty ha scritto:apperò! Cool complimenti, lavoretto mica da niente Clap Clap Clap

quei miei trafi (forse) papabili,
lì dentro non entrerebbero manco a piangere (a naso sono grossi come il suo originale, o poco meno)
il toroidale ci sta al pelo, è fatto su misura?

buon lavoro! Smile


Purtroppo lo spazio è proprio risicato, solo lì sulla destra c'è un po' di spazio così i trafo li ho fatti fare, le dimensioni sono circa 75mm di diametro e 35mm di altezza, devo eliminare alcune sporgenze che sono sul fondo ma ci stanno benissimo.

Le uscite sul trafo sono un secondario 150-0-150 per l'anodica e l'altro 0-12 per i filamenti.


tino84 ha scritto:non si può che augurarti un buon lavoro Smile Smile

Grazie mille.


Stasera o domani si lavora lo stadio valvolare.

Ciao.
meral964
meral964
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 10.06.08
Numero di messaggi : 765
Località : Marcallo
Impianto : In Firma.

Torna in alto Andare in basso

Sony CDP 227ESD + Lampizator Empty Re: Sony CDP 227ESD + Lampizator

Messaggio Da florin Mer 30 Giu 2010 - 13:42

Sul sito di Fikus,ho trovato lo schema dell'uscita SPDIF,potresti collegare il punto 3 del conetore CNJ 380 direttamente sulla presa RCA,cosi il segnale non passa una serie di resistenze e il peggio di tutto,un trafo in ferrite.Controlla la forma del segnale direttamente sul conettore CNJ(3) e sulla RCA,vedrai che c'è una differenza.Buon lavoro!!
florin
florin
Membro classe argento
Membro classe argento

Data d'iscrizione : 05.02.09
Numero di messaggi : 3236
Località : torino
Impianto : marantz cd4000 tweakkato,ampli truepath autocostruito,Dynamite 8,dac Florini+WaveIO in I2S

Torna in alto Andare in basso

Sony CDP 227ESD + Lampizator Empty Re: Sony CDP 227ESD + Lampizator

Messaggio Da meral964 Mer 30 Giu 2010 - 16:03

florin ha scritto:Sul sito di Fikus,ho trovato lo schema dell'uscita SPDIF,potresti collegare il punto 3 del conetore CNJ 380 direttamente sulla presa RCA,cosi il segnale non passa una serie di resistenze e il peggio di tutto,un trafo in ferrite.Controlla la forma del segnale direttamente sul conettore CNJ(3) e sulla RCA,vedrai che c'è una differenza.Buon lavoro!!

Purtroppo lo schema del lettore non è in mio possesso, seguo le indicazioni di Fikus.

Grazie per le info e farò delle verifiche, potresti postare il link dello schema dell'uscita?

Ciao.
meral964
meral964
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 10.06.08
Numero di messaggi : 765
Località : Marcallo
Impianto : In Firma.

Torna in alto Andare in basso

Sony CDP 227ESD + Lampizator Empty Re: Sony CDP 227ESD + Lampizator

Messaggio Da meral964 Mar 6 Lug 2010 - 15:15

Posto lo schema dell'alimentatore sia per i filamenti che l'anodica, come detto rispetto all'originale io ho stabilizzato la tensione con un 7812, mentre per l'anodica ho utilizzato lo schema di Fikus.
L'alimentazione anodica proposta da fikus è più o meno sempre la stessa mentre per la parte linea, almeno per me il sito non è molto chiaro, si possono usare vari tipi di valvole ed inoltre lo schema varia se si stratta di un dac in corrente o in tensione, e viene proposto un range di valori dei vari componenti in base alle varie valvole da utilizzare
Alla fine dopo aver letto il suo tutorial (Tutorial) e vari articoli spero di aver trovato lo schema corretto, volevo partire con la ecc88 ma vedendo che si parla molto bene della 6N2 su questa versione monterò le 6N2, sull'altra (si, perchè il buon Sergio ne ha 2 di Sony da lampizzare) monterò la ecc88.

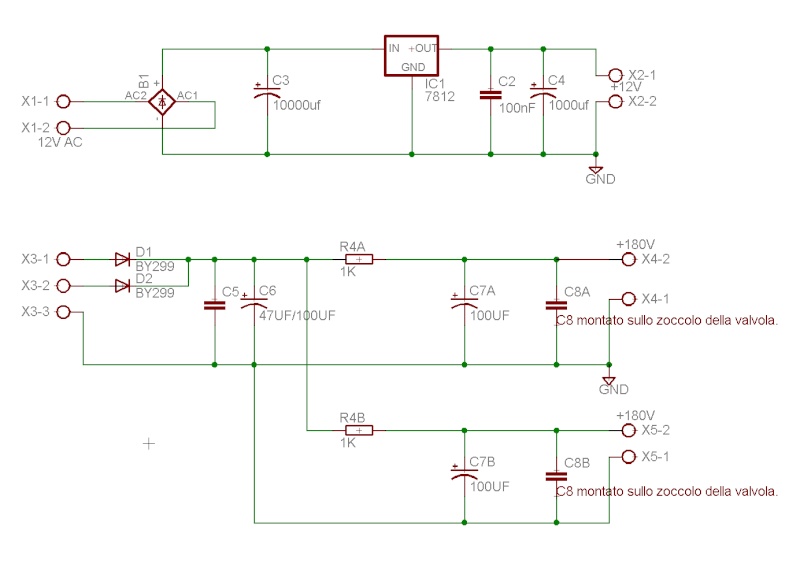

Ecco lo schema dei due alimentatori, filamenti e anodica:

Sony CDP 227ESD + Lampizator Ali_la10


Quello per i filamenti il montaggio l'avete visto nella foto precedente, questo è l'alimentatore dell'anodica:

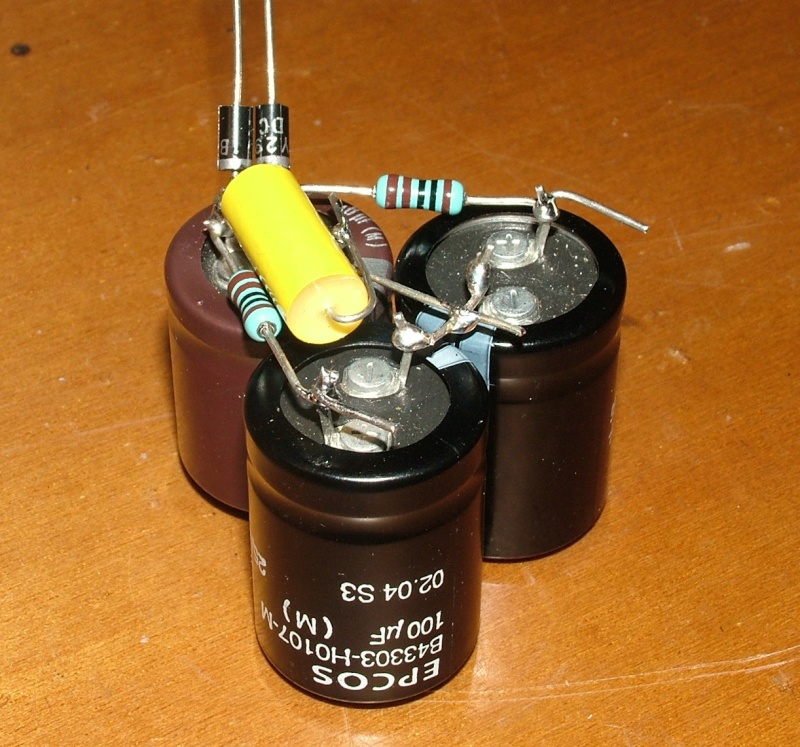

Sony CDP 227ESD + Lampizator Ano_la10

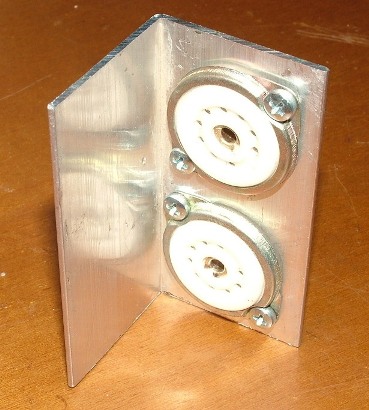

Per lo stadio a valvole utilizzo una elle di alluminio dove ho inserito gli zoccoli, il Sony presenta sul fondo un piccolo gradino di circa 10mm dove è possibile appoggiarla tenendola così rialzata da fondo e potendola in questo modo fissare con una sola vite.

Sony CDP 227ESD + Lampizator Elle12

Alla prossima con il montaggio dello stadio a valvole e magari un test di funzionamento.

Ciao.

meral964
meral964
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 10.06.08
Numero di messaggi : 765
Località : Marcallo
Impianto : In Firma.

Torna in alto Andare in basso

Sony CDP 227ESD + Lampizator Empty Re: Sony CDP 227ESD + Lampizator

Messaggio Da Flightangel Mer 7 Lug 2010 - 9:25

meral964 ha scritto:..............Purtroppo lo schema del lettore non è in mio possesso, seguo le indicazioni di Fikus.....................

Nessun Problema, dammi la tua email che te lo invio, schema e service manual. Wink
Flightangel
Flightangel
CDP Expert
CDP Expert

Data d'iscrizione : 30.03.08
Numero di messaggi : 2361
Località : Catanzaro.
Provincia : Catanzaro.
Occupazione/Hobby : Ho un lavoro/Libri,films.
Impianto : Primary set-up:
Sony CDP X555 Es - Marantz CD 6004
Ampli: Accuphase E203
ProAc Response 2.5 (Custom Clone)
--------------------------
Slave set up:
Marantz cd 6004
Trends Audio ta10.2
Acoustical Rs3i

http://www.siliposrl.it

Torna in alto Andare in basso

Sony CDP 227ESD + Lampizator Empty Re: Sony CDP 227ESD + Lampizator

Messaggio Da meral964 Mer 7 Lug 2010 - 9:43

Ok, grazie mille!!! Ti ho mandato la mail in MP.

Ciao.
meral964
meral964
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 10.06.08
Numero di messaggi : 765
Località : Marcallo
Impianto : In Firma.

Torna in alto Andare in basso

Sony CDP 227ESD + Lampizator Empty Re: Sony CDP 227ESD + Lampizator

Messaggio Da meral964 Ven 16 Lug 2010 - 15:30

Dopo i due alimentatori è la volta dello stadio linea, abbastanza semplice, ecco lo schema dal sito:

Sony CDP 227ESD + Lampizator Schema10



per quanto riguarda R2 ho messo una 56ohm e per R1 ho utilizzato una 220ohm.
Ecco lo stadio linea montato, senza i condensatori d'uscita

Sony CDP 227ESD + Lampizator 111

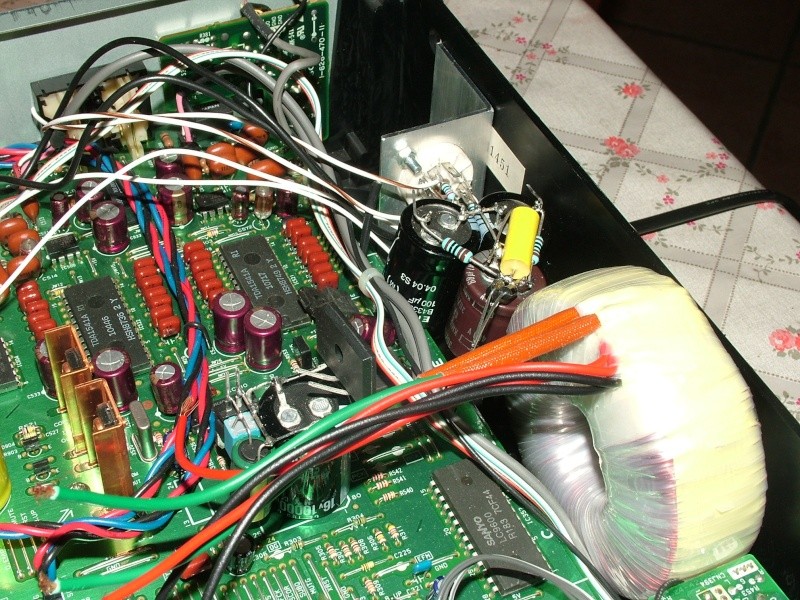

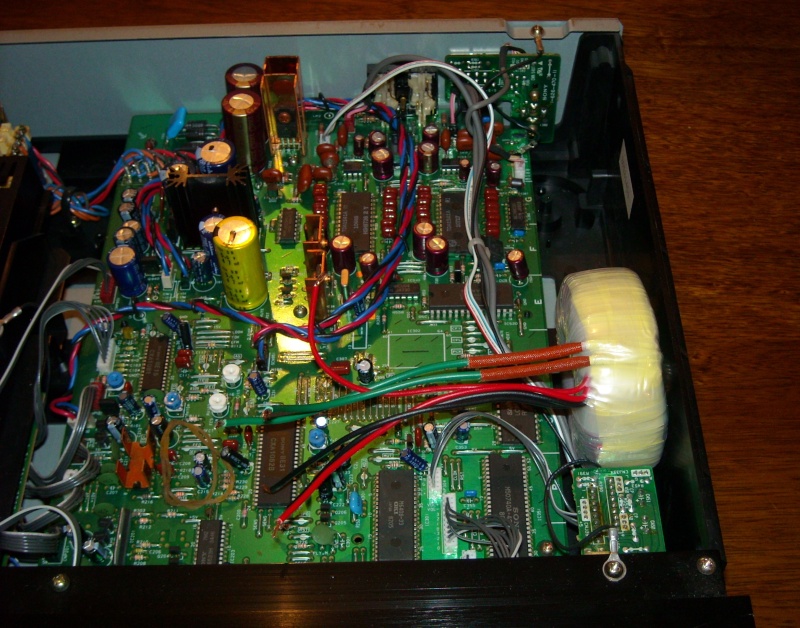

Un primo posizionamento all'interno del lettore, per prendere le misure e collegare l'alimentazione anodica allo stadio linea, per il collegamento dai condensatori allo zoccolo ho utilizzato del cavo unifilare un po' più grosso di 1mm, in questo modo fa un po' anche da supporto per stadio di alimentazione anodica.

Sony CDP 227ESD + Lampizator 210

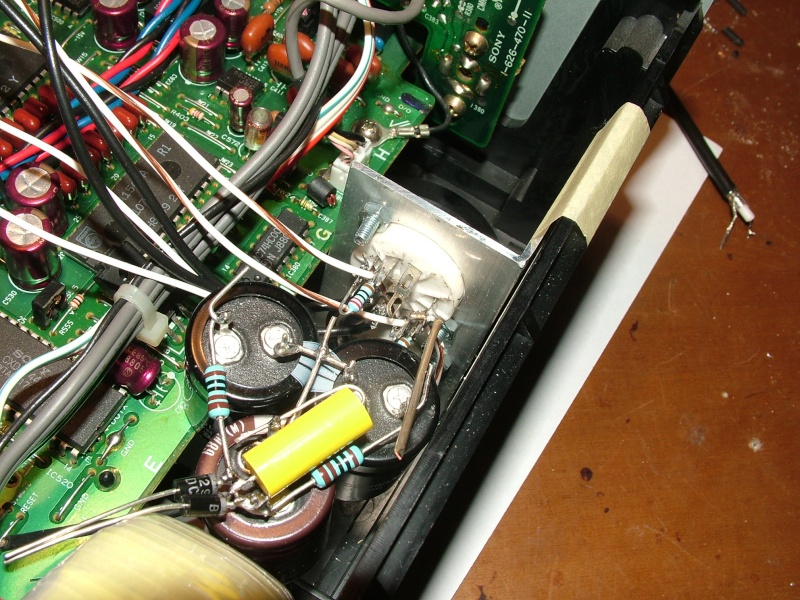

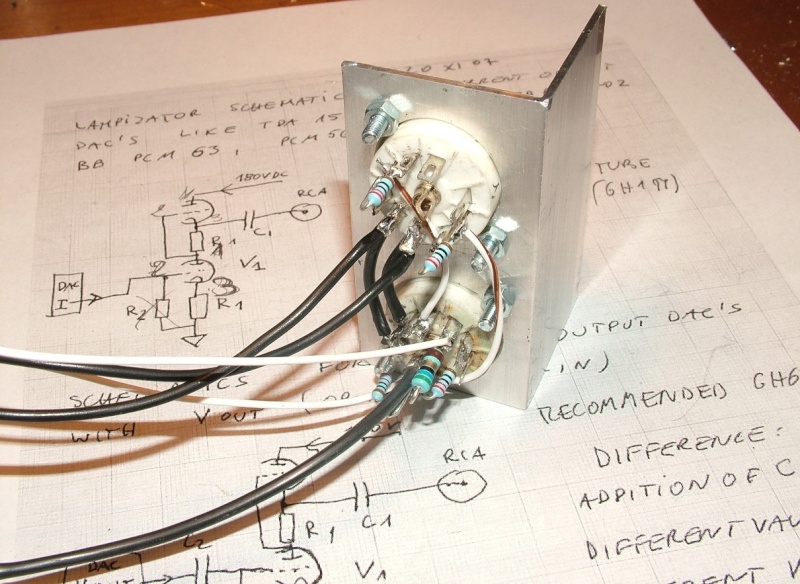

Dopo aver saldato il cavo sullo zoccolo, stando un po' abbondante ho fatto la misura per saldarlo sul condensatore, segnando con un pennarello o matita il punto in cui andra saldato

Sony CDP 227ESD + Lampizator 3a10



ricoperto il cavo con del termorestringente

Sony CDP 227ESD + Lampizator 410

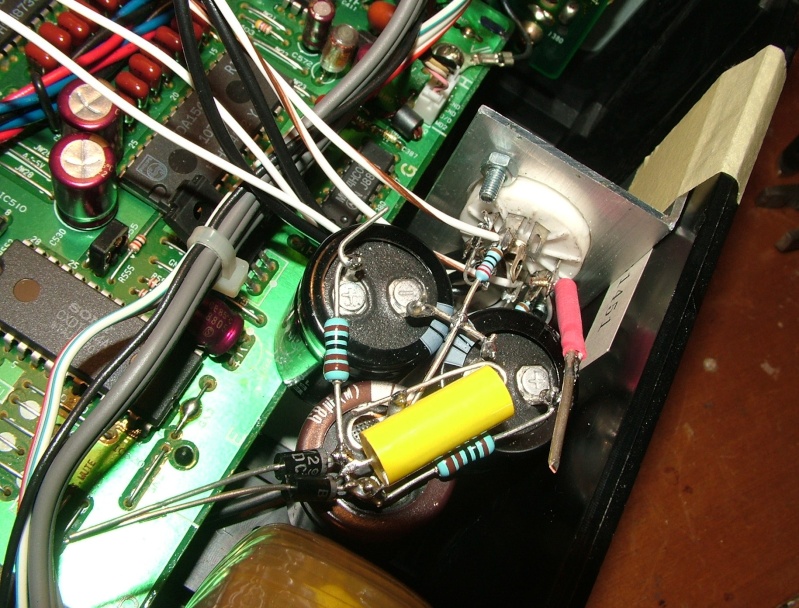

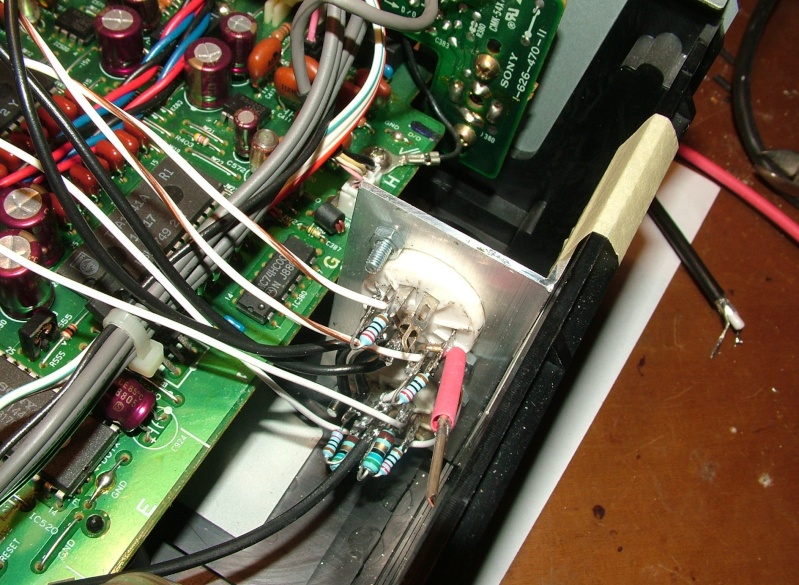

riposiziono l'alimentatore per verificare la lunghezza del termorestringente e del cavo (notate l'abbinamento rossonero cavo/condensatore)

Sony CDP 227ESD + Lampizator 510



adesso si può rimuovere dal lettore e si salda il cavo al conduttore

Sony CDP 227ESD + Lampizator 610

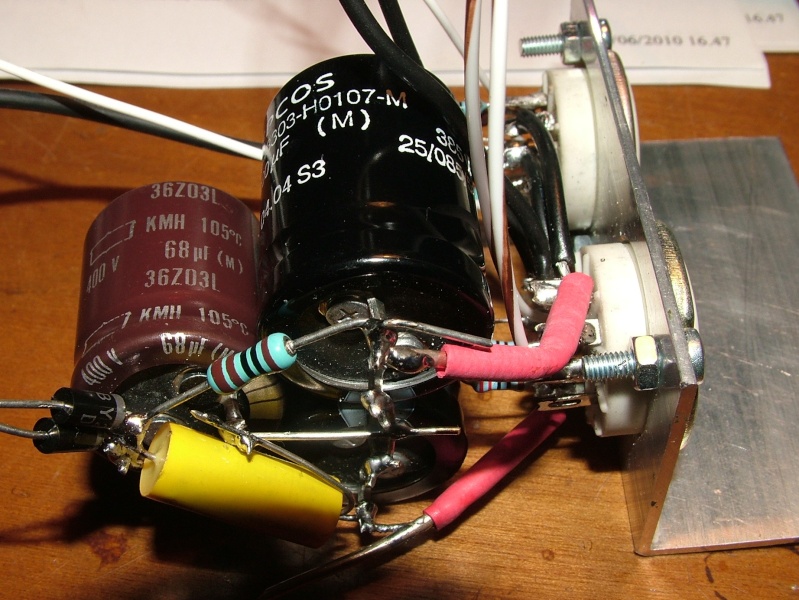

cercando di mantenere i condensatori paralleli alla elle d'allumino si salda anche il secondo cavo per l'anodica, sempre rivestendolo con del termorestringente

Sony CDP 227ESD + Lampizator 710

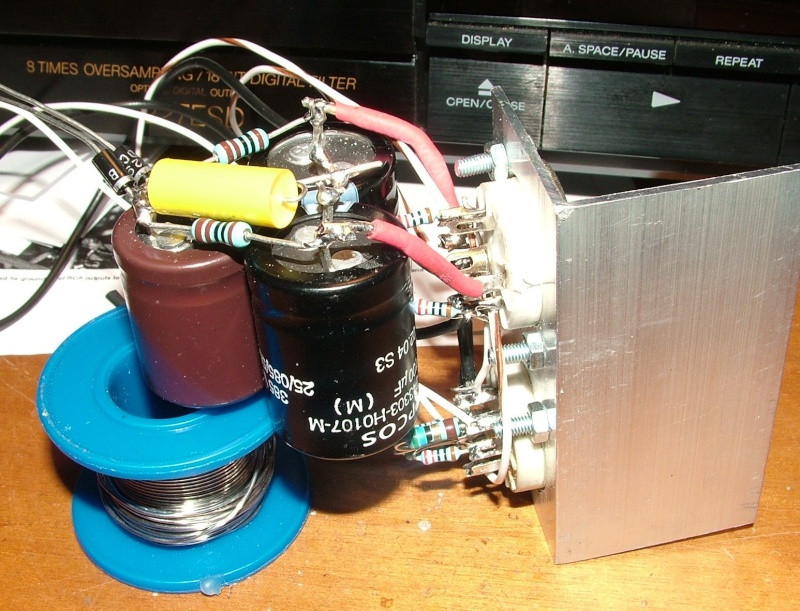

ecco il lavoro ultimato, alla fine bisogna sempre dare qualche sistemata ai cavi per rendere il tutto accettabile

Sony CDP 227ESD + Lampizator 810

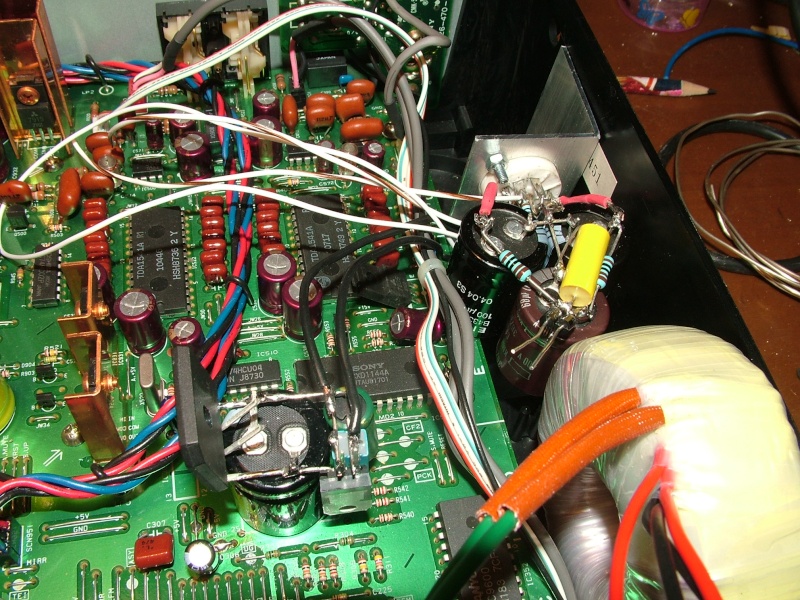

il tutto posizionato nel lettore, potete vedere sulla sinistra la presenza dell'alimentatore dei filamenti già cablato allo stadio linea.

Sony CDP 227ESD + Lampizator 1110



Alla prossima, Ciao.
















meral964
meral964
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 10.06.08
Numero di messaggi : 765
Località : Marcallo
Impianto : In Firma.

Torna in alto Andare in basso

Sony CDP 227ESD + Lampizator Empty Re: Sony CDP 227ESD + Lampizator

Messaggio Da schwantz34 Ven 16 Lug 2010 - 15:44

ficus!!! Very Happy
schwantz34
schwantz34
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 28.10.08
Numero di messaggi : 15857
Località : Caerdydd
Provincia : Caerdydd
Impianto : minimalista, uso un vecchio walkman con gli auricolari...

Torna in alto Andare in basso

Sony CDP 227ESD + Lampizator Empty Re: Sony CDP 227ESD + Lampizator

Messaggio Da Flightangel Ven 16 Lug 2010 - 15:52

Si può trovare un modo per sentire questa meraviglia? Please Please
Flightangel
Flightangel
CDP Expert
CDP Expert

Data d'iscrizione : 30.03.08
Numero di messaggi : 2361
Località : Catanzaro.
Provincia : Catanzaro.
Occupazione/Hobby : Ho un lavoro/Libri,films.
Impianto : Primary set-up:
Sony CDP X555 Es - Marantz CD 6004
Ampli: Accuphase E203
ProAc Response 2.5 (Custom Clone)
--------------------------
Slave set up:
Marantz cd 6004
Trends Audio ta10.2
Acoustical Rs3i

http://www.siliposrl.it

Torna in alto Andare in basso

Sony CDP 227ESD + Lampizator Empty Re: Sony CDP 227ESD + Lampizator

Messaggio Da schwantz34 Ven 16 Lug 2010 - 16:01

prendi l'aereo e scendi a malpensa Smile
schwantz34
schwantz34
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 28.10.08
Numero di messaggi : 15857
Località : Caerdydd
Provincia : Caerdydd
Impianto : minimalista, uso un vecchio walkman con gli auricolari...

Torna in alto Andare in basso

Sony CDP 227ESD + Lampizator Empty Re: Sony CDP 227ESD + Lampizator

Messaggio Da Flightangel Ven 16 Lug 2010 - 16:28

Sad Sad Sad
Flightangel
Flightangel
CDP Expert
CDP Expert

Data d'iscrizione : 30.03.08
Numero di messaggi : 2361
Località : Catanzaro.
Provincia : Catanzaro.
Occupazione/Hobby : Ho un lavoro/Libri,films.
Impianto : Primary set-up:
Sony CDP X555 Es - Marantz CD 6004
Ampli: Accuphase E203
ProAc Response 2.5 (Custom Clone)
--------------------------
Slave set up:
Marantz cd 6004
Trends Audio ta10.2
Acoustical Rs3i

http://www.siliposrl.it

Torna in alto Andare in basso

Sony CDP 227ESD + Lampizator Empty Re: Sony CDP 227ESD + Lampizator

Messaggio Da florin Ven 16 Lug 2010 - 18:48

meral964 ha scritto:

Grazie per le info e farò delle verifiche, potresti postare il link dello schema dell'uscita?

Ciao.

Ecco il link:http://it.babelfish.yahoo.com/translate_url?trurl=http%3A%2F%2Fwww.lampizator.eu%2FLAMPIZATOR%2FREFERENCES%2Fwolfsondac%2FWolfsonWM8742DAC.html&lp=en_it&.intl=it&fr=yfp-t-501
florin
florin
Membro classe argento
Membro classe argento

Data d'iscrizione : 05.02.09
Numero di messaggi : 3236
Località : torino
Impianto : marantz cd4000 tweakkato,ampli truepath autocostruito,Dynamite 8,dac Florini+WaveIO in I2S

Torna in alto Andare in basso

Sony CDP 227ESD + Lampizator Empty Re: Sony CDP 227ESD + Lampizator

Messaggio Da florin Ven 16 Lug 2010 - 18:51

Sony CDP 227ESD + Lampizator Sony_210
florin
florin
Membro classe argento
Membro classe argento

Data d'iscrizione : 05.02.09
Numero di messaggi : 3236
Località : torino
Impianto : marantz cd4000 tweakkato,ampli truepath autocostruito,Dynamite 8,dac Florini+WaveIO in I2S

Torna in alto Andare in basso

Sony CDP 227ESD + Lampizator Empty Re: Sony CDP 227ESD + Lampizator

Messaggio Da florin Ven 16 Lug 2010 - 18:59

Alberto,anche C380 da 33uF mi sembra strano,di solito in uscita SPDIF bastano 10-100nF.
florin
florin
Membro classe argento
Membro classe argento

Data d'iscrizione : 05.02.09
Numero di messaggi : 3236
Località : torino
Impianto : marantz cd4000 tweakkato,ampli truepath autocostruito,Dynamite 8,dac Florini+WaveIO in I2S

Torna in alto Andare in basso

Sony CDP 227ESD + Lampizator Empty Re: Sony CDP 227ESD + Lampizator

Messaggio Da meral964 Mar 31 Ago 2010 - 12:32

Tornato dalle ferie mi sono ritrovato le 6h2 acquistate in Luglio,

Sony CDP 227ESD + Lampizator 6h210


quindi possiamo riprendere i lavori.

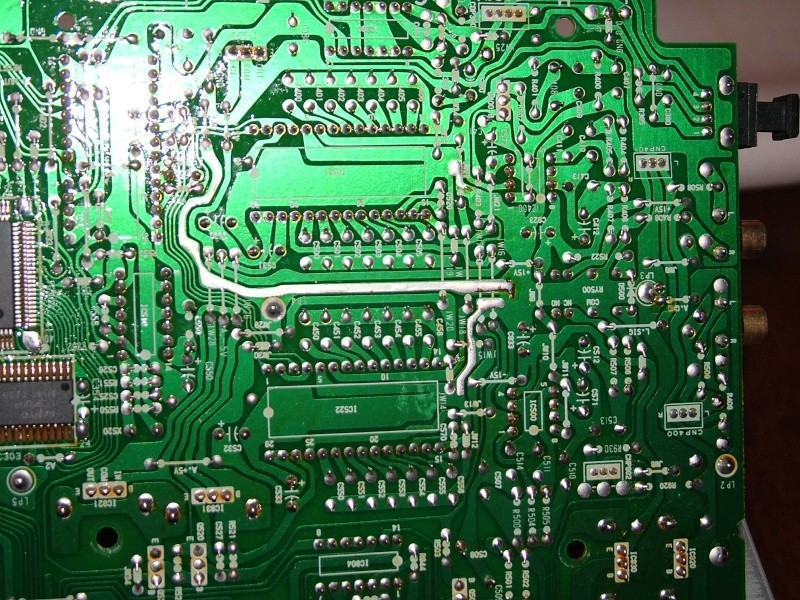

Di seguito il 227 aperto (speriamo di rimontare insieme il tutto) e il particolare dei 2 TDA1541 visti sul posteriore della pcb.

Sony CDP 227ESD + Lampizator 227_sc10

Sony CDP 227ESD + Lampizator Tda15410


qui un dettaglio di alcune gobbette presenti sul fondo che verranno eliminate, tagliandole, per far posto al trasformatore.

Sony CDP 227ESD + Lampizator Gobbe_10


Ecco il circuito montato, giusto per verificarne il funzionamento e in particolare che le varie tensioni sia corrette:

Sony CDP 227ESD + Lampizator Ssotto10

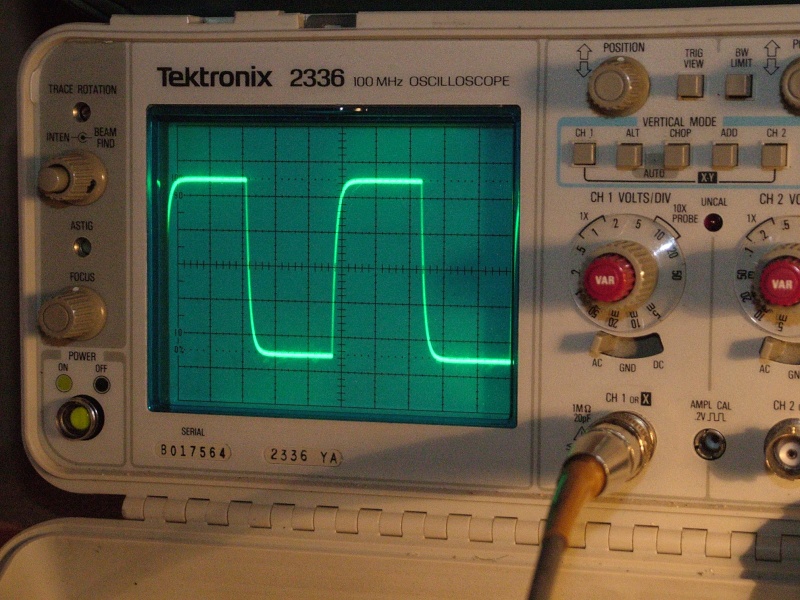

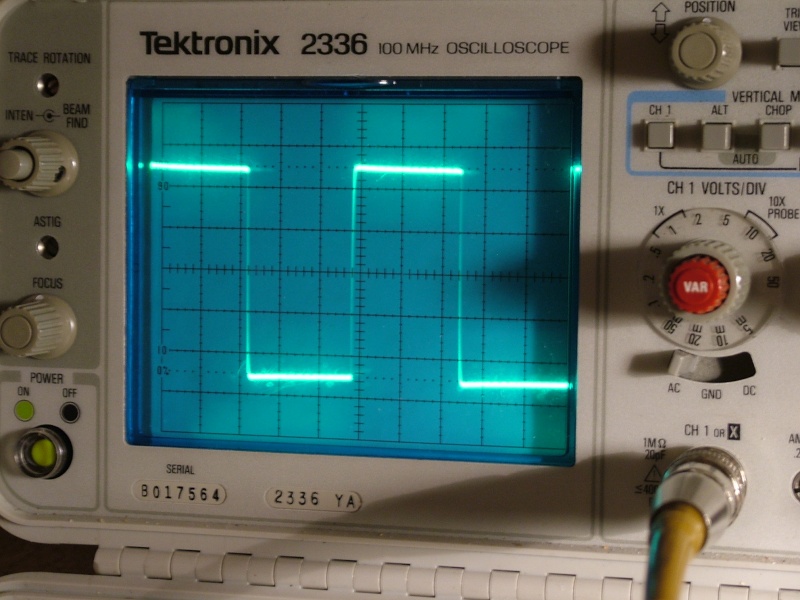

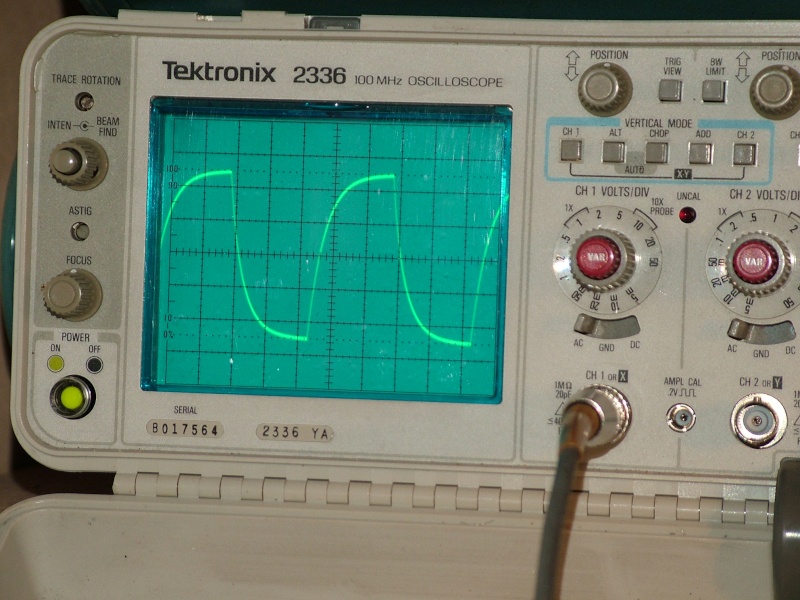

Di seguito alcune foto all'oscilloscopio, potere vedere le prestazione del circuito con in ingresso una quadra, la frequenza è 1K, 10K e 40K.

Sony CDP 227ESD + Lampizator Q1k10

Sony CDP 227ESD + Lampizator Q10k10

Sony CDP 227ESD + Lampizator 40k210

Ciao.
meral964
meral964
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 10.06.08
Numero di messaggi : 765
Località : Marcallo
Impianto : In Firma.

Torna in alto Andare in basso

Sony CDP 227ESD + Lampizator Empty Re: Sony CDP 227ESD + Lampizator

Messaggio Da madqwerty Mar 31 Ago 2010 - 13:22

Bentornato Alberto!!! Smile
madqwerty
madqwerty
Moderatore
Moderatore

Data d'iscrizione : 11.12.08
Numero di messaggi : 6279
Località : Chivasso (TO)
Occupazione/Hobby : IT
Impianto : Powered by T-Forum :-)

Torna in alto Andare in basso

Sony CDP 227ESD + Lampizator Empty Re: Sony CDP 227ESD + Lampizator

Messaggio Da schwantz34 Mar 31 Ago 2010 - 14:09

meral964 ha scritto:
(speriamo di rimontare insieme il tutto)




Shocked Laughing
schwantz34
schwantz34
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 28.10.08
Numero di messaggi : 15857
Località : Caerdydd
Provincia : Caerdydd
Impianto : minimalista, uso un vecchio walkman con gli auricolari...

Torna in alto Andare in basso

Sony CDP 227ESD + Lampizator Empty Re: Sony CDP 227ESD + Lampizator

Messaggio Da meral964 Mar 31 Ago 2010 - 17:09

madqwerty ha scritto:Bentornato Alberto!!! Smile

Grazie mille!!!.

Ciao.
meral964
meral964
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 10.06.08
Numero di messaggi : 765
Località : Marcallo
Impianto : In Firma.

Torna in alto Andare in basso

Sony CDP 227ESD + Lampizator Empty Re: Sony CDP 227ESD + Lampizator

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Torna in alto Andare in basso

Pagina 1 di 3 1, 2, 3  Successivo

Torna in alto

- Argomenti simili


Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
