Dsix,una schedina miracolosa o quasi

Da florin Lun 2 Ago 2010 - 22:50

Un paio di mesi fa ho ricevuto da un amico 2 schedine Dsix come difettose per provare a ripararle.Per fortuna,alla mia richiesta,mi ha mandato anche lo schema .In poche parole,la schedina rielabora il segnale SPDIF con l'aiuto di un clock preciso e un Flip-flop,tramite un ponticello il segnale può essere ''lavorato'' anche da un sistema PLL.Dopo un po' di tempo ho capito che la schedina non era difettosa,ma il Flip-flop non commutava perché il segnale SPDIF era troppo debole.Ho costruito un piccolo amplificatore digitale che l'ho collocato sotto il condensatore d'ingresso e quest'ultimo adesso alloggia tra i piedini del C/mos 4069.Ecco la foto dove si vede la schedina con il condensatore d'ingresso C103 tolto,prima della modifica.
I condensatori d'ingresso e d'uscita sono sovietici.
Dsix,una schedina miracolosa o quasi P1000916

Dsix,una schedina miracolosa o quasi P1000916

Da DACCLOR65 Lun 2 Ago 2010 - 22:54

Da florin Lun 2 Ago 2010 - 22:57

DACCLOR65 ha scritto:

Grazie,gentile come sempre!!!

Da madqwerty Mar 3 Ago 2010 - 1:25

Da LSR Mar 3 Ago 2010 - 8:43

Hai usato questo circuito con un 74HC04 (hex inverter) ?

Dsix,una schedina miracolosa o quasi Spdif_10

Perche' dici "miracolosa o quasi" ?

Da florin Mar 3 Ago 2010 - 10:55

LSR ha scritto:Hai usato questo circuito con un 74HC04 (hex inverter) ?

Perche' dici "miracolosa o quasi" ?

Non solo e non in questo modo, il circuito è molto più complesso,non hai guardato la foto?C'erano 74HC04=2p,74HC4046=2p,74AC74=1p,plus un LM 1084,in più ho messo anche io un C/Mos al ingresso per amplificare il segnale SPDIF.
Cose miracolose non ci sono!!!!

Da florin Mar 3 Ago 2010 - 12:31

La Dsix ha il suo stabilizatore,perciò neccessita solo una tensione continua e filtrata da 7-15V,meglio 7-10V,cosi il LM1084 non ha bisogno di un radiatore.Ecco la schedina modificata in ingresso e pronta a funzionare.
Dsix,una schedina miracolosa o quasi P1000811

Dsix,una schedina miracolosa o quasi P1000811

Da madqwerty Mar 3 Ago 2010 - 14:30

ottimo Florin !

si fa un po' fatica a capire la modifica nei dettagli, solo leggendo la descrizione,
non è che cortesemente puoi fare uno schemino elettrico? (se ti serve una mano con qualche editor elettronico fai un fischio Wink

)

p.s. la prossima settimana mi sa che vengo a sentirmelo eheh Razz

Da Silver Black Mar 3 Ago 2010 - 16:01

T-Project?

Da piero7 Mar 3 Ago 2010 - 18:09

ma a che serve poi questa schedina?

Da mgiombi Mar 3 Ago 2010 - 18:13

Ad amplificare il segnale SPDIF?

Da florin Mar 3 Ago 2010 - 18:19

Silver Black ha scritto:T-Project?

Si,perché no?All'inizio l'ho considerata solo una modifica, ma adesso la schedina messa in una scatola,con alimentatore e entrata e uscita,si può considerare un T-Project.

Da florin Mar 3 Ago 2010 - 18:21

Bergamotto ha scritto:Ad amplificare il segnale SPDIF?

Ho scritto nel primo intervento:
''In poche parole,la schedina rielabora il segnale SPDIF con l'aiuto di un clock preciso e un Flip-flop,tramite un ponticello il segnale può essere ''lavorato'' anche da un sistema PLL''.

Da mgiombi Mar 3 Ago 2010 - 18:29

Da florin Mar 3 Ago 2010 - 18:37

piero7 ha scritto:ma a che serve poi questa schedina?

Piero,collegando questa schedina Dsix tra sorgente e dac,il suono soffre un cambiamento importante.Migliora tutta la banda audio,ma in speciale lo spettro medio-alto,che diventa molto più chiaro e brillante.Si sentono tanti dettagli in più,la scena sonora diventa più chiara,gli strumenti si possono localizzare con più faccilità,insomma è un ALTRO suono.
La Dsix è utile per chi ha un dac che non è previsto della possibilità di upsampling,l'ho provata con il Gigawork senza upsampling,il miglioramento e importante senza dubbio.

Da sandr77 Mar 3 Ago 2010 - 18:50

florin ha scritto:

Piero,collegando questa schedina Dsix tra sorgente e dac,
La Dsix è utile per chi ha un dac che non è previsto della possibilità di upsampling,l'ho provata con il Gigawork senza upsampling,il miglioramento e importante senza dubbio.

Quindi se ho capito bene 'sta scheda si collega dopo la sorgente (hiface ,musiland monitor 01 usd) e prima del dac e dovrebbe migliorare il suono, ma funziona anche con i dac upsampling (pcm 1793)?
Dove si compra?
P.S. Erano belli i tempi in cui il pc si collegava al dac con un solo cavo adesoo ci vorrebbero 2 interfacce , speriamo di fermarci qui

Very Happy

Da florin Mar 3 Ago 2010 - 19:20

sandr77 ha scritto:
florin ha scritto:

Piero,collegando questa schedina Dsix tra sorgente e dac,
La Dsix è utile per chi ha un dac che non è previsto della possibilità di upsampling,l'ho provata con il Gigawork senza upsampling,il miglioramento e importante senza dubbio.
Quindi se ho capito bene 'sta scheda si collega dopo la sorgente (hiface ,musiland monitor 01 usd) e prima del dac e dovrebbe migliorare il suono, ma funziona anche con i dac upsampling (pcm 1793)?
Dove si compra?
P.S. Erano belli i tempi in cui il pc si collegava al dac con un solo cavo adesoo ci vorrebbero 2 interfacce , speriamo di fermarci qui

Io l'ho collegata tra lettore cd e il Gigawork,non lo so se collegata dopo hiface o musiland 01,gli effetti sono cosi importanti come nel mio caso.Certamente,funziona anche coi dac upsampling,ma le differenze sono poco importanti.Adesso uso la schedina(anche per provarla e rodaggio) con il Gigawork previsto di schedina upsampling. Dsix,una schedina miracolosa o quasi P1000917

Dsix,una schedina miracolosa o quasi P1000917

Da piero7 Mar 3 Ago 2010 - 19:53

florin ha scritto:
piero7 ha scritto:ma a che serve poi questa schedina?

Piero,collegando questa schedina Dsix tra sorgente e dac,il suono soffre un cambiamento importante.Migliora tutta la banda audio,ma in speciale lo spettro medio-alto,che diventa molto più chiaro e brillante.Si sentono tanti dettagli in più,la scena sonora diventa più chiara,gli strumenti si possono localizzare con più faccilità,insomma è un ALTRO suono.
La Dsix è utile per chi ha un dac che non è previsto della possibilità di upsampling,l'ho provata con il Gigawork senza upsampling,il miglioramento e importante senza dubbio.

l'ho vista su ebay sta schedina, ma onestamente non ne ho ben compreso il funzionamento tecnico...

Posteresti lo schema elettrico per piacere?

Da florin Mar 3 Ago 2010 - 20:00

piero7 ha scritto:

Posteresti lo schema elettrico per piacere?

Ho provato di postare lo schema,ma non sono riuscito,l'ho mandato a Madqwerty,sperando che riesce lui.

Da florin Mar 3 Ago 2010 - 20:05

piero7 ha scritto:

l'ho vista su ebay sta schedina, ma onestamente non ne ho ben compreso il funzionamento tecnico...

Piero,ti ricordi quanto costava?Se è uguale con le mie,non funziona senza modifiche.

Da piero7 Mar 3 Ago 2010 - 21:19

eccolo, è un isolatore di segnale spdif

http://cgi.ebay.it/DSIX-SPDIF-Digital-Signal-Isolation-Exciter-for-DAC-/290458498434?cmd=ViewItem&pt=LH_DefaultDomain_0&hash=item43a0acf582

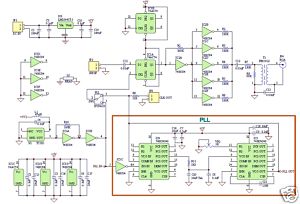

e ci sta pure lo schema, non so se è completo o no

Da florin Mar 3 Ago 2010 - 21:25

piero7 ha scritto:eccolo, è un isolatore di segnale spdif

http://cgi.ebay.it/DSIX-SPDIF-Digital-Signal-Isolation-Exciter-for-DAC-/290458498434?cmd=ViewItem&pt=LH_DefaultDomain_0&hash=item43a0acf582

e ci sta pure lo schema, non so se è completo o no

Abbastanza cara,è uguale con le mie,perciò non funziona senza modifiche!!!!
Il mio amico mi diceva che in America costino 40$.

Da florin Mar 3 Ago 2010 - 21:31

piero7 ha scritto:eccolo, è un isolatore di segnale spdif

Niente di più?
DSIX can virtually eliminate jitter distortion, reduce noise and amplifying the digital waveform. The end result is the transmission speed of a digital waveform is increased and transmission energy is boosted, therefore powerful, clean and precise digital waveform feed into dac, reducing jitter of the entire system. Other similar devices can only reduce the jitter locally by reducing jitter from the output to the input signals

Sound performance:

You will hear more details and aware 'micro dynamics' which you miss before. In consequence, you will get better sound stage and amazing vivid sound you lost before. It is a very significant improment. If you ever invested money to buy expensive digital cable to upgrade your audio system, you should experience DSIX. It is your very rewadring investment in your audio system.
