condensatori e potenziometro TA10.1

Da ivoxxx Lun 9 Feb 2009 - 13:43

è una domanda molto stupida,ma per chi come me,nn ha basi di elettronica,potrebbe essere un bel dilemma!! Embarassed

:
devo aprire il ta10.1 per sostituire il ppotenziometro del volume,perchè l'originale nn funziona bene!! quindi ho deciso già che ci sono di sostituire anche i condensatori...ed allora mi sono venute in mente due cose...
-potenziometro ho trovato degli alps....ma il valore quale deve essere? come l'originale?di più,o di meno?(anche perchè nn so di preciso a cosa si riferisce!)
-ed i condensatori,il discorso se nn ho capito è quello di sostituirli con altri di migliore qualità(vorrei metterli in polipropilene),ma i valori? gli stessi?,o meglio di maggiore capacità?
grazie!

Da mgiombi Lun 9 Feb 2009 - 15:39

Dai un'occhiata qui, forse può esserti utile. Ciao!

http://t-class.niceboard.org/documentazione-f47/manuale-tecnico-trends-audio-ta-101-t596.htm

Da ivoxxx Mer 11 Feb 2009 - 22:57

...Grazie,utilissima guida!!!
-ho trovato gli auricap,ma da 400v,il venditore me li fa allo stesso prezzo dei 200(perchè nn gli ha disponibili),dice che è la stessa cosa...
ma ho un paio di problemi:
-nn trovo i panasonic,qualcuno sa consigliarmi qualcosa di simile?magari acquistabile in europa
-e poi ho trovato un alps,ma da 100k x 2,va bene ugualmente?....il valore del pot. cosa indica?
grazie a tutti per le risposte!! Smile

Da IcuZ Mer 11 Feb 2009 - 23:38

Da RS trovi i panasonic FC e anche i potenziometri alps

Da ivoxxx Gio 12 Feb 2009 - 0:42

ho guardato,ma nn trovo nulla!! Sad

.........i pot alps nn ci sono del valore richiesto, e nemmeno i panasonic FC!!

Da K8 Gio 12 Feb 2009 - 3:29

ivoxxx ha scritto:ho guardato,ma nn trovo nulla!! .........i pot alps nn ci sono del valore richiesto, e nemmeno i panasonic FC!!

Pansonic 2200uF 16V:
-Serie FC-
http://it.rs-online.com/web/search/searchBrowseAction.html?method=getProduct&R=3150495
-Serie FM-
http://it.rs-online.com/web/search/searchBrowseAction.html?method=getProduct&R=5261301
Alps 16mm 50Kohm log :
http://it.rs-online.com/web/search/searchBrowseAction.html?method=getProduct&R=2499288

Da IcuZ Gio 12 Feb 2009 - 7:50

Era capitata una cosa simile anche a me inizialmente, ci vuole qualche approcio per capire la ricerca RS, ma poi è facile Smile

Da meral964 Gio 12 Feb 2009 - 12:02

ivoxxx ha scritto:...Grazie,utilissima guida!!!
-ho trovato gli auricap,ma da 400v,il venditore me li fa allo stesso prezzo dei 200(perchè nn gli ha disponibili),dice che è la stessa cosa...
ma ho un paio di problemi:
-nn trovo i panasonic,qualcuno sa consigliarmi qualcosa di simile?magari acquistabile in europa
-e poi ho trovato un alps,ma da 100k x 2,va bene ugualmente?....il valore del pot. cosa indica?
grazie a tutti per le risposte!!

Scusami dove hai trovato gli auricap?

Ciao.

Da ivoxxx Gio 12 Feb 2009 - 12:27

Ciao,chiama questo numero( 335 6693 597):è il distributore italiano degli auricap,molto disponibile....e se ce li ha disp. spedisce subito,anche in contrassegno!

Da ivoxxx Gio 12 Feb 2009 - 12:30

Pansonic 2200uF 16V:
-Serie FC-
http://it.rs-online.com/web/search/searchBrowseAction.html?method=getProduct&R=3150495
-Serie FM-
http://it.rs-online.com/web/search/searchBrowseAction.html?method=getProduct&R=5261301
Alps 16mm 50Kohm log :
http://it.rs-online.com/web/search/searchBrowseAction.html?method=getProduct&R=2499288

in effetti!!!!!!!,mi sono perso??? Wink

...........grazie mille.....mi devo studiare il sito di rs!!!!!!! Laughing

Da K8 Gio 12 Feb 2009 - 12:35

.......!!

Da ivoxxx Gio 19 Feb 2009 - 15:13

FATTO!!!!

modifica effettuata....tutto tranne le schermature sugli avvolgimenti ad aria(nn avevo il foglio di rame,appena riesco a procurarmelo faccio anche quello!)
ho avuto nn poche difficoltà a dissaldare i vecchi componenti!!! e poi disastro!!!:
nel togliere il vecchio pot,una pista...dev'essere l'entrata canale destro(se nn sbaglio) si è staccata dalla base dello stampato!!!!!! Shocked

......quindi un po' alla mac gyver...ho fatto un ponticello di 3 mm ,ttra la pista rimasta ed il piedino del pot.(per ora nn sembra dare problemi!...ma ho sudato freddo!)...volevo rifarlo direttamente col cavo,ma nn riesco a capire dove arriva:sparisce sotto una fila di resistenze ..poi boh?(se qualcuno sa,dica pure Wink

)

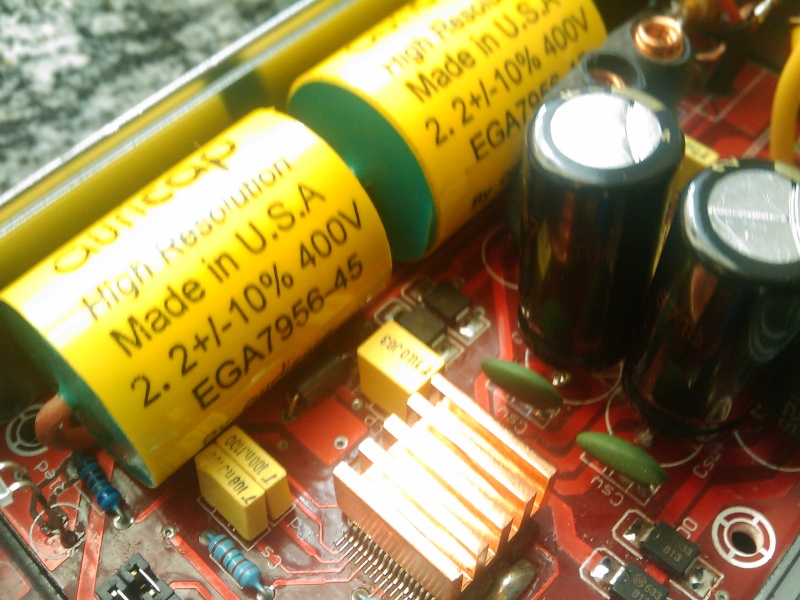

ecco le foto:[img] condensatori e potenziometro TA10.1 Image_10

[/img]
[img] condensatori e potenziometro TA10.1 Image_11

[/img]
[img] condensatori e potenziometro TA10.1 Image_12

[/img]

Da ivoxxx Gio 19 Feb 2009 - 15:26

impressioni:
l'ho usato circa mezz'ora,penso che debba fare ancora un poco di rodaggio,ma devo dire che sono davvero soddisfatto,a mio orecchio(quindi da prendere con le pinze Wink

)
sembra molto migliorata l'estensione dei bassi,e più bilanciati i medio alti,insomma direi molto più equilibrato nel globale e molto più "presente" in gamma bassa(ora a distanza ravvicinata,le percussioni si sentono proprio nello stomaco!)...non riesco a capire se sia più o meno dettagliato di prima(dovrò ascoltarlo ancora un po'),ma di sicuro c'è una scena decisamente più ampia(e questo mi piace!! Very Happy

)...ed ho notato infine una maggiore tolleranza dei volumi elevati...nel senso che mi sembra tutto equilibrato anche ad un volume,che prima dava suoni molto più penetranti e risultava quindi fastidioso.
...in conclusione,secondo mè assolutamente da provare!

Da Wolfgang Gio 19 Feb 2009 - 15:27

ivoxxx ha scritto:FATTO!!!!
modifica effettuata....tutto tranne le schermature sugli avvolgimenti ad aria(nn avevo il foglio di rame,appena riesco a procurarmelo faccio anche quello!)
ho avuto nn poche difficoltà a dissaldare i vecchi componenti!!! e poi disastro!!!:
nel togliere il vecchio pot,una pista...dev'essere l'entrata canale destro(se nn sbaglio) si è staccata dalla base dello stampato!!!!!! ......quindi un po' alla mac gyver...ho fatto un ponticello di 3 mm ,ttra la pista rimasta ed il piedino del pot.(per ora nn sembra dare problemi!...ma ho sudato freddo!)...volevo rifarlo direttamente col cavo,ma nn riesco a capire dove arriva:sparisce sotto una fila di resistenze ..poi boh?(se qualcuno sa,dica pure )

Posso chiederti quanto hai pagato gli Auricap?

Da ivoxxx Gio 19 Feb 2009 - 15:49

certo: 56€ con inclusa spedizione in contrassegno....nn sono pochini,ma è il componente più costoso della modifica!

Da meral964 Gio 19 Feb 2009 - 15:58

Per la modifica si poteva andare direttamente dagli ingressi RCA al pot. e da questo, il centrale, ad un capo del condensatore, l'altro capo del condensatore veniva saldato nella sua posizione originale, senza dover saldare il pot. nella posizione originale, ma mettendolo con i piedini verso l'alto.
In questo modo si evitano anche tutto il labirinto che il segnale fa sul Trends per andare al pot e ai condensatori.

Ciao.

Da ivoxxx Gio 19 Feb 2009 - 16:14

...la prima,l'ho fatta:dagli rca,ci sono due cavi che vanno dirett. al pot.non si vedono perchè passano sotto,sono gli altri cablaggi che non so come si fanno Surprised

Da meral964 Gio 19 Feb 2009 - 16:39

Come mai sotto, era molto più semplice andare dritti al pot e lasciare i piedini verso l'alto.

Purtroppo non ho delle foto su questa modifica di come l'avevo implementata, dovrei verificare questa sera, il terminale superiore dei cond., quello che guarda il posteriore del Trends, deve essere lasciato nella sua posizione, il terminale verso il frontale viene collegata direttamente al centrale del pot.

Ciao.

Da ivoxxx Gio 19 Feb 2009 - 19:09

...ho seguito le modifiche di audio magus...il bypass era solo dagli rca di ingresso,al pot,loro li facevano pass. sotto,io sinceramente ho seguito alla lettera:nn sapevo se altrimenti,avrebbe creato problemi....comunque il problema l'ho avuto sul piedino esterno del pot: quello verso il centro della scheda,vicino alla fila di resistenze azzurre(guardando dall'alto,verso sinistra.
nella seconda foto che ho postato è il primo piedino che si vede,in prospettiva,vicino alla vite di regolazione del bias.
