condensatori ingresso ta2024
ok ragazzi, dopo il trasformatore..altro dubbio

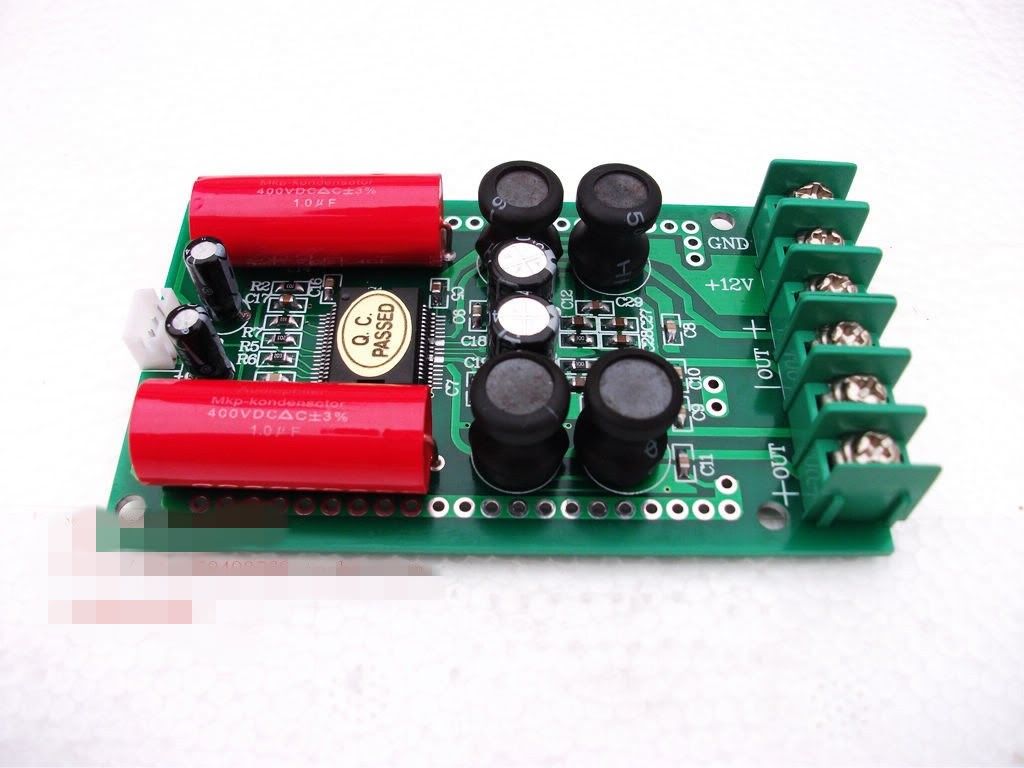

ho preso questa schedina
che sostituisce la mia precedente fulminata (quella arjien helder) ,identica uguale...uguale fino ad un certo punto perchè la mia ex scheda ha due mkp ingresso da 2,2 uf questa invece ne ha due da 1uf e due elettrolitici da 1uf
il dietro di quella nuova è così
come posso eliminare i due elettrolitici??
grazieeeee
ho preso questa schedina
che sostituisce la mia precedente fulminata (quella arjien helder) ,identica uguale...uguale fino ad un certo punto perchè la mia ex scheda ha due mkp ingresso da 2,2 uf questa invece ne ha due da 1uf e due elettrolitici da 1uf
il dietro di quella nuova è così
come posso eliminare i due elettrolitici??
grazieeeee
daniele- Membro classe bronzo
- Data d'iscrizione : 09.09.08
Numero di messaggi : 1740
Località : Via della Povertà
Provincia : vp
Occupazione/Hobby : Desolation Row
Impianto : Hegel h190
Leak Stereo 20
Thorens td124
DAC Lampizator
Dynaudio sp40
Re: condensatori ingresso ta2024
Dissaldandoli
Meglio se poi monti quelli da 2,2 della defunta o qualcosa anche di più grosso che 1uF è poco credo..
Meglio se poi monti quelli da 2,2 della defunta o qualcosa anche di più grosso che 1uF è poco credo..
Mantis-89- Membro classe bronzo
- Data d'iscrizione : 29.04.10
Numero di messaggi : 1603
Località : *
Impianto : *
Re: condensatori ingresso ta2024
mitico..
Grazie
non sapevo se dovevo fare qualche collegamento coi buchi sulla scheda una volta tolti quei due bruttissimi caps
ho a disposizione dei mundorf polipropilene da 3,3 magari li provo..
Grazie
non sapevo se dovevo fare qualche collegamento coi buchi sulla scheda una volta tolti quei due bruttissimi caps
ho a disposizione dei mundorf polipropilene da 3,3 magari li provo..
daniele- Membro classe bronzo
- Data d'iscrizione : 09.09.08
Numero di messaggi : 1740
Località : Via della Povertà
Provincia : vp
Occupazione/Hobby : Desolation Row
Impianto : Hegel h190
Leak Stereo 20
Thorens td124
DAC Lampizator
Dynaudio sp40
Re: condensatori ingresso ta2024
No, ad occhio se è come ho visto su una scheda con TA2020 sono in parallelo a quelli rossi per cui basta solo toglierli
Mantis-89- Membro classe bronzo
- Data d'iscrizione : 29.04.10
Numero di messaggi : 1603
Località : *
Impianto : *
Re: condensatori ingresso ta2024
grazie! hai mp
daniele- Membro classe bronzo
- Data d'iscrizione : 09.09.08
Numero di messaggi : 1740
Località : Via della Povertà
Provincia : vp
Occupazione/Hobby : Desolation Row
Impianto : Hegel h190
Leak Stereo 20
Thorens td124
DAC Lampizator
Dynaudio sp40
Re: condensatori ingresso ta2024
Scusate ma se vi riferite ai cap rossi quelli non sono elettrolittici ....
Stentor- Membro classe diamante
- Data d'iscrizione : 12.07.10
Numero di messaggi : 20392
Località : .
Impianto : .
Re: condensatori ingresso ta2024
Quelli neri vicino agli ingressi si e credo siano in parallelo a quelli rossi.
Mantis-89- Membro classe bronzo
- Data d'iscrizione : 29.04.10
Numero di messaggi : 1603
Località : *
Impianto : *
Re: condensatori ingresso ta2024
Mantis-89 ha scritto:Quelli neri vicino agli ingressi si e credo siano in parallelo a quelli rossi.
Capito .... ...cmq verificate bene prima
Stentor- Membro classe diamante
- Data d'iscrizione : 12.07.10
Numero di messaggi : 20392
Località : .
Impianto : .
Re: condensatori ingresso ta2024
Stentor ha scritto:Mantis-89 ha scritto:Quelli neri vicino agli ingressi si e credo siano in parallelo a quelli rossi.
Capito .... ...cmq verificate bene prima
Su una schedina con TA2020 che ho è proprio così (e da quanto aveva scritto all'inizio questa dovrebbe essere la stessa cosa)
Non capisco il senso di mettere un elettrolitico, tra l'altro così piccolo, in parallelo ai condensatori di ingresso
Potrei capire (ma non approvare ) se fosse più grande, tipo 4,7uF o 6,8uF o più... ma 1uF..?
Mantis-89- Membro classe bronzo
- Data d'iscrizione : 29.04.10
Numero di messaggi : 1603
Località : *
Impianto : *
Re: condensatori ingresso ta2024
ragazzi...non avevo visto che avevate continuato a parlarne!!
Allora si, i due vergogosi elettrolitici erano in parallelo.
li ho estirpati con gusto e ho montato degli scr ppe da 3,3 uf
credo che le specifiche del ta2024 dicano 2,2...ma come si suol dire tra noi esperti di elettronica, sti cazzi
E' grave? perdo qualche frequenza??
questa schedina è eccezionale; con le mie markaudio chr 70 che hanno una sensibilità pure bassa, mischiata ai pochi watt del chip...oh..dovrebbe essere una cagata invece il risultato è un equilibrio timbrico sopraffino.
Ovviamente con una potenza sonora pari a quella del verso di una mosca
e con una dinamica pari a circa zero... però il soundstage e il realismo degli strumenti è micidiale.
Alimentata a batteria 12v 7,2 ah
Allora si, i due vergogosi elettrolitici erano in parallelo.
li ho estirpati con gusto e ho montato degli scr ppe da 3,3 uf
credo che le specifiche del ta2024 dicano 2,2...ma come si suol dire tra noi esperti di elettronica, sti cazzi
E' grave? perdo qualche frequenza??
questa schedina è eccezionale; con le mie markaudio chr 70 che hanno una sensibilità pure bassa, mischiata ai pochi watt del chip...oh..dovrebbe essere una cagata invece il risultato è un equilibrio timbrico sopraffino.
Ovviamente con una potenza sonora pari a quella del verso di una mosca
e con una dinamica pari a circa zero... però il soundstage e il realismo degli strumenti è micidiale.
Alimentata a batteria 12v 7,2 ah
daniele- Membro classe bronzo
- Data d'iscrizione : 09.09.08
Numero di messaggi : 1740
Località : Via della Povertà
Provincia : vp
Occupazione/Hobby : Desolation Row
Impianto : Hegel h190
Leak Stereo 20
Thorens td124
DAC Lampizator
Dynaudio sp40
Re: condensatori ingresso ta2024
No, no.. anzi!daniele ha scritto:Allora si, i due vergogosi elettrolitici erano in parallelo.
li ho estirpati con gusto e ho montato degli scr ppe da 3,3 uf
credo che le specifiche del ta2024 dicano 2,2...ma come si suol dire tra noi esperti di elettronica, sti cazzi
E' grave? perdo qualche frequenza??
Io li metterei anche da 4,7 o più
daniele ha scritto:questa schedina è eccezionale; con le mie markaudio chr 70 che hanno una sensibilità pure bassa, mischiata ai pochi watt del chip...oh..dovrebbe essere una cagata invece il risultato è un equilibrio timbrico sopraffino.
Ovviamente con una potenza sonora pari a quella del verso di una mosca
e con una dinamica pari a circa zero... però il soundstage e il realismo degli strumenti è micidiale.
Alimentata a batteria 12v 7,2 ah
Mantis-89- Membro classe bronzo
- Data d'iscrizione : 29.04.10
Numero di messaggi : 1603
Località : *
Impianto : *
Re: condensatori ingresso ta2024
Mantis-89 ha scritto:
No, no.. anzi!
Io li metterei anche da 4,7 o più
ok,
allora domani vado con due elettrolitici da 10000 uf
daniele- Membro classe bronzo
- Data d'iscrizione : 09.09.08
Numero di messaggi : 1740
Località : Via della Povertà
Provincia : vp
Occupazione/Hobby : Desolation Row
Impianto : Hegel h190
Leak Stereo 20
Thorens td124
DAC Lampizator
Dynaudio sp40
Re: condensatori ingresso ta2024
daniele ha scritto:Mantis-89 ha scritto:
No, no.. anzi!
Io li metterei anche da 4,7 o più
ok,
allora domani vado con due elettrolitici da 10000 uf
Spero scherzi
Comunque preciso che anche i 3,3 che hai montato dovrebbero andare benissimo
Mantis-89- Membro classe bronzo
- Data d'iscrizione : 29.04.10
Numero di messaggi : 1603
Località : *
Impianto : *
Re: condensatori ingresso ta2024
Più aumenti la capacità dei condensatori, più abbassi la frequenza di taglio in ingresso.
Vai bene così, non sprecare soldi inutilmente.
Vai bene così, non sprecare soldi inutilmente.
Cella- Membro classe argento
- Data d'iscrizione : 06.04.10
Numero di messaggi : 2715
Impianto : Trends TA-10.2
Kingrex T20U
Topping TP32
Muse MU-T15, MU-15 MK2
SMSL SA-36, SA-36A, SA-S1+, SA-S3+, SA-4S
Audiophonics T-amp, Yuanjing 20, Hlly Tamp-20
Dayton DTA-1, MOKS Fenice 20 MKTII
Re: condensatori ingresso ta2024
si scherzavo!ma forse un paio di carta olio da 3,3 dovrei averli..
daniele- Membro classe bronzo
- Data d'iscrizione : 09.09.08
Numero di messaggi : 1740
Località : Via della Povertà
Provincia : vp
Occupazione/Hobby : Desolation Row
Impianto : Hegel h190
Leak Stereo 20
Thorens td124
DAC Lampizator
Dynaudio sp40
MKP 2,2 uf da 400v o da 250v per il ta 2024?
Io da gnurante quale sono, non ho però ancora capito una cosa:fermo restando su un valore,per esempio 2,2uf, ci sono differenze tra mkp 400v e mkp 250v? Ovviamente mi riferisco ai condensatori di disaccoppiamento del t-amp
ilcanterburiano- Affezionato
- Data d'iscrizione : 28.03.13
Numero di messaggi : 156
Località : Palermo
Provincia : In giro...
Impianto : Sto ancora valutando... pero ho anche il t amp...
Re: condensatori ingresso ta2024
Per quell'utilizzo specifico, IMHO non penso proprio che ci siano differenze .ilcanterburiano ha scritto:Io da gnurante quale sono, non ho però ancora capito una cosa:fermo restando su un valore,per esempio 2,2uf, ci sono differenze tra mkp 400v e mkp 250v? Ovviamente mi riferisco ai condensatori di disaccoppiamento del t-amp
pallapippo- Membro classe oro
- Data d'iscrizione : 20.02.08
Numero di messaggi : 5514
Provincia : Pistoia (Montecatini Terme)
Impianto :- Spoiler:
- Sorgenti:
cdp: Advance Acoustic MCD 203, modificato (con GE Jan 5751)
giradischi: Pioneer PL-112D; testina: Audio-Techica AT95 EB;
liquida:Asus Eee PC 1001PX; software: wtfplay; cavo usb: Audioquest Cinnamon;dac: SMSL M7;
pre: Yaqin MS-12B modificato da MaurArte (valvole Mullard CV4003 KB/D e Tungsol 12AX7)
finale: Connexelectronic TA3020 V2a con alimentatore A1000SMPS, il tutto modificato ed assemblato da Vincenzo;
casse: Sonus Faber "Concerto" Grand Piano.
cavi segnale: XLR ---> RCA by Vincenzo; Mogami "Stentor";
cavi potenza: Transparent HP 14-4 (biwiring)
cavi alimentazione: by Vincenzo; by bobby052cavihifi; A.V.A.
distr. di rete: by bobby052cavihifi.
Re: condensatori ingresso ta2024
Questa è una notizia interessante, infatti ho notato che è molto più facile trovare nei negozi specializzati di audio (car audio,per esempio) i condensatori MKV da 250v. Sono quelli che utilizzano per i crossover.pallapippo ha scritto:Per quell'utilizzo specifico, IMHO non penso proprio che ci siano differenze .ilcanterburiano ha scritto:Io da gnurante quale sono, non ho però ancora capito una cosa:fermo restando su un valore,per esempio 2,2uf, ci sono differenze tra mkp 400v e mkp 250v? Ovviamente mi riferisco ai condensatori di disaccoppiamento del t-amp
Mi sa che questa sera faccio un test sulla mia scheda muletto.
ilcanterburiano- Affezionato
- Data d'iscrizione : 28.03.13
Numero di messaggi : 156
Località : Palermo
Provincia : In giro...
Impianto : Sto ancora valutando... pero ho anche il t amp...
Re: condensatori ingresso ta2024
Con una schermatura di isolamento di 250V sei più che tranquillo, ma proprio tranquillo...
Soligo60- Membro classe argento
- Data d'iscrizione : 05.04.10
Numero di messaggi : 3296
Località : .
Impianto : .
Re: condensatori ingresso ta2024
Soligo60 ha scritto:Con una schermatura di isolamento di 250V sei più che tranquillo, ma proprio tranquillo...
Il mio dubbio è inerente al risultato sonico,non a quello elettrico.
Ho capito che posso montare anche condensatori con schermatura più bassa,ma suonarenno altrettanto bene a parità di uf ?
ilcanterburiano- Affezionato
- Data d'iscrizione : 28.03.13
Numero di messaggi : 156
Località : Palermo
Provincia : In giro...
Impianto : Sto ancora valutando... pero ho anche il t amp...
Re: condensatori ingresso ta2024
In campo "segnale audio", non mi sembra che la tensione massima di lavoro di un condensatore sia un parametro preso particolarmente in considerazione.ilcanterburiano ha scritto:Soligo60 ha scritto:Con una schermatura di isolamento di 250V sei più che tranquillo, ma proprio tranquillo...
Il mio dubbio è inerente al risultato sonico,non a quello elettrico.
Ho capito che posso montare anche condensatori con schermatura più bassa,ma suonarenno altrettanto bene a parità di uf ?
Esempio: http://www.humblehomemadehifi.com/Cap.html
pallapippo- Membro classe oro
- Data d'iscrizione : 20.02.08
Numero di messaggi : 5514
Provincia : Pistoia (Montecatini Terme)
Impianto :- Spoiler:
- Sorgenti:
cdp: Advance Acoustic MCD 203, modificato (con GE Jan 5751)
giradischi: Pioneer PL-112D; testina: Audio-Techica AT95 EB;
liquida:Asus Eee PC 1001PX; software: wtfplay; cavo usb: Audioquest Cinnamon;dac: SMSL M7;
pre: Yaqin MS-12B modificato da MaurArte (valvole Mullard CV4003 KB/D e Tungsol 12AX7)
finale: Connexelectronic TA3020 V2a con alimentatore A1000SMPS, il tutto modificato ed assemblato da Vincenzo;
casse: Sonus Faber "Concerto" Grand Piano.
cavi segnale: XLR ---> RCA by Vincenzo; Mogami "Stentor";
cavi potenza: Transparent HP 14-4 (biwiring)
cavi alimentazione: by Vincenzo; by bobby052cavihifi; A.V.A.
distr. di rete: by bobby052cavihifi.
Re: condensatori ingresso ta2024
Ok, fugato il dubbio.
Grazie !
Grazie !
ilcanterburiano- Affezionato
- Data d'iscrizione : 28.03.13
Numero di messaggi : 156
Località : Palermo
Provincia : In giro...
Impianto : Sto ancora valutando... pero ho anche il t amp...
Re: condensatori ingresso ta2024
La tensione di isolamento tra le armature non è legata alla bontà del condensatore, ma la qualità costruttiva dello stesso, Obbligato ne è la conferma... Costo a parte, ci si richiama a chi comprava un smsl da 30 €uro e ci infilava 80€ di componenti, poi snobbava il Treds perché costoso.
Soligo60- Membro classe argento
- Data d'iscrizione : 05.04.10
Numero di messaggi : 3296
Località : .
Impianto : .
schematico
Sto perdendo veramente tanto tempo per trovare uno schematico di questa scheda, esiste? Dove si può trovare?Mantis-89 ha scritto:Dissaldandoli
Meglio se poi monti quelli da 2,2 della defunta o qualcosa anche di più grosso che 1uF è poco credo..
Vi ringrazio in anticipo per le risposte che mi vorrete dare.
Ciao, Paolo61
Paolo61- Novizio
- Data d'iscrizione : 02.06.13
Numero di messaggi : 14
Località : Pisa
Impianto : lettore CD: Sony X222ES.
Amplificatore integrato: Naim Nait2 CD.
casse: KEF Q10.
Re: condensatori ingresso ta2024
Un condensatore da 400V sul segnale in ingresso è uno sproposito.
A meno di collegarlo a un pre a valvole che non ne è già dotato.
Giusto per divagare, non vero che è la stessa cosa usarne uno da 250V e uno da 400, e provo a spiegare il perchè.
Un condensatore elettrolitico è tondo "mica perchè" così è più simpatico ma semplicemente perchè i due elettrodi sono molto grandi e, per diminuirne le dimensioni, vengono arrotolati su se stessi una volta accoppiati.
Siccome la capacità del condensatore è direttamente proporzionale proporzionale alla superficie e inversamente proporzionale alla distanza tra gli elettrodi, siccome la tensione massima di lavoro è direttamente proporzionale alla distanza degli elettrodi, ne risulta che il condensatore con una tensione più alta deve essere arrotolato su se stesso più volte di uno a tensione più bassa.
Circuito equivalente di un condensatore elettrolitico:
Il valore di L è direttamente proporzionale al numero di avvolgimenti, ne risulta che è meglio non esagerare se non ci si vuole ritrovare con una frequenza minima molto bassa e gli alti attenuati.
Inoltre un condensatore di valore elevato ha anche perdite più elevate e quindi il valore di Rp più basso, che fa esattamente quello che non vogliamo, fare passare la CC.
Quindi? Salvo l'utilizzo di valvole, 25V-50V di qualità bastano
A meno di collegarlo a un pre a valvole che non ne è già dotato.
Giusto per divagare, non vero che è la stessa cosa usarne uno da 250V e uno da 400, e provo a spiegare il perchè.
Un condensatore elettrolitico è tondo "mica perchè" così è più simpatico ma semplicemente perchè i due elettrodi sono molto grandi e, per diminuirne le dimensioni, vengono arrotolati su se stessi una volta accoppiati.
Siccome la capacità del condensatore è direttamente proporzionale proporzionale alla superficie e inversamente proporzionale alla distanza tra gli elettrodi, siccome la tensione massima di lavoro è direttamente proporzionale alla distanza degli elettrodi, ne risulta che il condensatore con una tensione più alta deve essere arrotolato su se stesso più volte di uno a tensione più bassa.
Circuito equivalente di un condensatore elettrolitico:
Il valore di L è direttamente proporzionale al numero di avvolgimenti, ne risulta che è meglio non esagerare se non ci si vuole ritrovare con una frequenza minima molto bassa e gli alti attenuati.
Inoltre un condensatore di valore elevato ha anche perdite più elevate e quindi il valore di Rp più basso, che fa esattamente quello che non vogliamo, fare passare la CC.
Quindi? Salvo l'utilizzo di valvole, 25V-50V di qualità bastano
sportyerre- Membro classe argento
- Data d'iscrizione : 14.02.11
Numero di messaggi : 4008
Località : Milano
Provincia : MI
Occupazione/Hobby : R&D
Impianto : 230V Enel, Cotton fioc, Cyrus II + PSX, Pioneer BDP450, Thorens 166 BC +Cyrus Arm + Sumiko pearl, Cambridge Audio dacmagic 100 , DAC707 Superpro, Chromecast Audio, Teac TH380 Velodyne CHT8, Cambridge Audio MinX11 e 2 scatole da scarpe autocostruite con scarti trovati in casa.
Cuffie: Rega Ear MKII, Teac Ha-P50; Philips Fidelio X2, Sennheiser HD545 reference, Sennheiser MM450X, Grado SR60e, Fostex T50RP MK3, Sony WH1000 MX3 e un cassetto pieno di KZ e Xiaomi
Argomenti simili
» Condensatori di ingresso, 2.2uF o 3.3uF?
» Condensatori ingresso
» Dilemma Condensatori in Ingresso
» Dubbio su condensatori in ingresso
» Consiglio condensatori ingresso
» Condensatori ingresso
» Dilemma Condensatori in Ingresso
» Dubbio su condensatori in ingresso
» Consiglio condensatori ingresso
Pagina 1 di 1
Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
Oggi alle 1:03 Da Gabriele1
» Problema collegamento registratori OTARI
Ieri alle 22:38 Da valterneri
» AMPLIFICATORI INTEGRATI TECHNICS SUA-900 E YAMAHA AS701:
Ieri alle 20:05 Da arthur dent
» Regalo giradischi per mia moglie
Ieri alle 19:22 Da giucam61
» GIRADISCHI RETROLIFE FUNZIONA MA NON SI SENTE
Ieri alle 18:00 Da giucam61
» Impiantino da pezzi recuperati - Wharfdale Alientek Onkyo consigli
Ieri alle 16:55 Da Marco Ravich
» Consiglio acquisto prime cuffie Hi-End
Ieri alle 11:59 Da rinorho
» I bar in cui si ascolta la musica come si deve
Mer 20 Nov 2024 - 22:45 Da handros
» Diffusori amplificati piccoli
Mer 20 Nov 2024 - 22:42 Da handros
» Vorrei cambiare impianto, budget 3000 euro
Mer 20 Nov 2024 - 21:38 Da Fabietto68+
» Info su Dac+Amp portatile sotto i 200€ - Cuffie in possesso: Sennheiser MOMENTUM 4 Wireless
Mer 20 Nov 2024 - 19:08 Da giucam61
» TD 160 MOTORE
Mar 19 Nov 2024 - 19:12 Da morgana90
» Quale giradischi vintage?
Mar 19 Nov 2024 - 9:19 Da Quaiozi!
» Perché un DAC esterno non funziona con un uscita SACD da un Marantz
Mar 19 Nov 2024 - 8:53 Da Marco Ravich
» (RG) QED Reference Optical Quartz da 0.6m - 60€ +SS
Lun 18 Nov 2024 - 20:44 Da Darios8
» (RG) Audioquest Chicago RCA da 1m - 60€ +SS
Lun 18 Nov 2024 - 20:41 Da Darios8
» (RG) Audioquest King Cobra RCA da 0.5m - 80€ +SS
Lun 18 Nov 2024 - 20:39 Da Darios8
» (RG) Vendo NAD C 538 - 230€ +SS
Lun 18 Nov 2024 - 20:38 Da Darios8
» (RG) Vendo Teac UD-301 - 250€ + SS
Lun 18 Nov 2024 - 20:37 Da Darios8
» diffusori monitor audio platinum 100 3g
Lun 18 Nov 2024 - 15:22 Da fritznet
» RME Multiface 2 + scheda PCIe 380€
Lun 18 Nov 2024 - 14:43 Da fritznet
» The lamb lise down on broadway
Lun 18 Nov 2024 - 12:09 Da Quaiozi!
» problema autoradio fiat punto grande con sub della casa madre
Lun 18 Nov 2024 - 9:13 Da amineruu
» Pioneer N50A lettore di rete
Dom 17 Nov 2024 - 12:32 Da mauretto
» Biamplificazione con subwoofer mono
Dom 17 Nov 2024 - 9:40 Da Zio
» Consigli Yamaha m2 + pre amp c4
Sab 16 Nov 2024 - 18:43 Da arthur dent
» RME RPM vendesi
Sab 16 Nov 2024 - 16:55 Da fritznet
» thorens td 145 mkII help
Ven 15 Nov 2024 - 10:24 Da philball1959
» Che musica ascoltate in questo momento?
Gio 14 Nov 2024 - 15:41 Da ste-65
» Rotti puntali copricasse
Gio 14 Nov 2024 - 12:47 Da jenw84
