Guida all'uso Simulatore DCAAV

Da quando ho fatto riscoprire, o conoscere, a voi il DCAAV..... non faccio altro che aiutare uno ad uno le persone in MP...   ...lo faccio volentieri, ma visto ormai innumerevoli ho pensato a una bella guida che fa al caso vostro, niubbi.

Introduzione:
Il programma "DCAAV by G.P.Matarazzo" è un piccolissimo simulatore (neanche 50Kb), ma allo stesso tempo grande per quello che permette di svolgere.
Offre, dopo l'imissione dei parametri T&S del woofer da caricare, quattro grafici:
-Risposta
-Impedenza
-Spostamento
-Potenza Max
e le misure e accordi per determinare volumi e reflex del diffusore.
Il DCAAV è un caricamento che personalmente mi piace molto, permette infatti di ottenere sopratutto da piccoli trasduttori, notevole discesa in basso rispetto a un semplice reflex.
E' molto utile nel caso di Fullrange,un DCAC non sarebbe oppurtuno in quanto essendo l'ap all'interno si taglierebbero le frequenze sopra i 2/300hz, il DCAAV (Doppio Carico Asimmetrico A Vista) propio perchè a vista, permette di rendere molto bene in basso ma allo stesso tempo non influenzare sulle prestazioni in gamma medio/alta.
Un disegno per capire la sua conformità tecnica:

(Scusate, l'immagine è presa dalla rete)

Installazione:
Niente di più semplice, il file .exe dalle versioni XP in giù funge senza problemi (visto che è in DOS), se si usa invece Seven , di suo impossibilitato ad usare tale programma, basta un software d'appoggio come Dosbox ,gratuito, ma ce ne saranno altri se preferite.
Il piccolo File al momento chiedetemelo in mp, in rete non credo sia trovabile.

Imissione parametri:
Ecco come si presenta "l'interfaccia" del simulatore all'avvio:

Vi chiederà alcuni dei parametri T&S del vostro trasduttore...
{Miraccomando: per i decimali usate il PUNTO non la VIRGOLA! }
"Marca e tipo di componente" ci potete scrivere il nome del altoparlante oppure il nome del progetto (non è importante comunque ai fini della simulazione)... e poi i parametri:
per evitare dubbi o comunque per facilitarvi nel lavoro voglio chiarire che
"Resistenza CC" è il parametro chiamato normalmente "Re" e potete misurarla con un tester (almeno da 3cifre significative);
"Diametro" non è di tutto il corpo dell'ap, ma bensì il diametro tra metà sospensione a metà sospensione;
"Volume acustico equiavalente" è il "Vas";
"Spostamento massimo" è la "XMax".
Arrivati all'imissione dell'ultimo parametro difianco vi appariranno altrettanti parametri calcolati direttamente dal simulatore.
Sarete arrivati a questo punto:

[il woofer in questione è un Ciare in Neomidio da 45cm, solo di prova]

Accordi reflex e volumi:
"[Premi un tasto]" ..e non sarà comunque l'ultimo!
Adesso vi aspetta la parte più delicata e precisa:scegliere accordo e volume in modo di avere tenuta in potenza e risposta in frequenza nel miglior modo corretti graficamente.

Tra parentesi avrete i valori consigliati... partite sempre da quelli, senza MAI sparare a caso dati o arrontondarli per fatica di mettere un punto decimale...
Per ottimi risultati, o per lo meno "per spremere" al massimo delle possibilità il trasduttore, spesso non basta seguire i consigli del programma, ma occorrono tentativi...

"Frequenza di accordo high", questo valore determina la frequenza di accordo del reflex, quello interno.
"Volume di accordo high", il litraggio (volume) della SOLA sezione "Alta,high" del diffusore. Dove risiede il primo reflex e l'altoparlante.
"Fattore di merito QL" , e "QA", non voglio cimentarmi alla spiegazione...non ne sarei in grado. Volentieri proponetevi nella spiegazione tecnica di questo parametro.
Lasciateli comunque a 28 e 14, usualmente si settano così.
Dopodichè avrete da immettere i valori per la sezione "Low,bassa" del diffusore... stessi passaggi di prima,ma ovviamente con diversi valori a parte il fattore di merito che resterà sempre 28 e 14.

Ci sarà infine da mettere il diametro (Interno) dei tubi di accordo usati... sempre fra parentesi i valori consigliati, ma visto che i valori sono sempre fuori dalle misure commerciali, impostate quello che trovate di scarti o che dovrete comprare...
Più il diametro è piccolo minore sarà la lunghezza, più il diametro è grande più il tubo dovrà essere lungo...attenti quindi a non fare un tubo più lungo della cassa o più corto dello spessore dei pannelli!

Grafici:
Il momento Cool del lavoro...

un suono dal Buzzer o dai diffusori....
"Risposta"

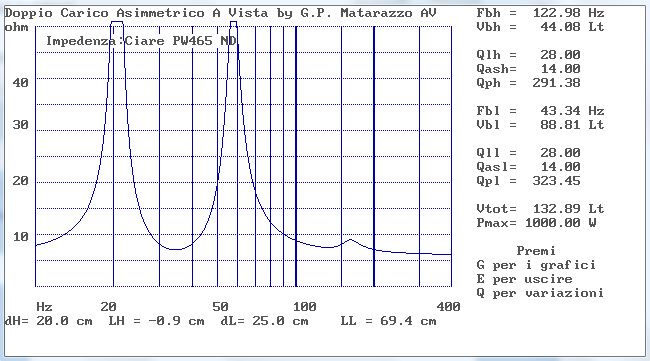

"Impedenza"

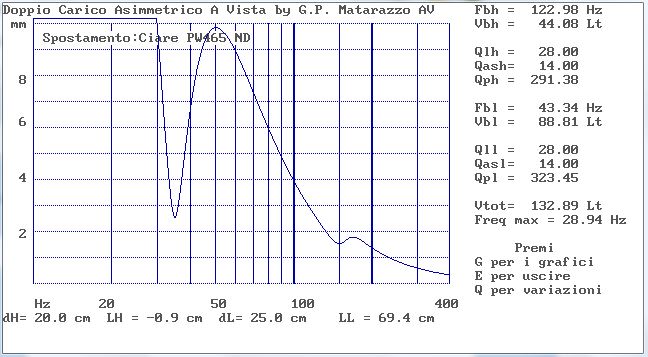

"Spostamento"

"Potenza Max"


Beh..non vi sto facendo il diffusore per il Ciare... ma adesso spiego:
"risposta", qua avete il grafico della risposta in frequenza del trasduttore con 1W...più è lineare(niente picchi in salita o discesa e creste alte) maggiore saranno le pregevolezze del diffusore.
..ma anche quanto in basso riesce ad andare!

"Impedenza", vedrete appunto l'impedenza del trasduttore... i due picchi sono propio originali di questo caricamento!

"Spostamento", quanto meno si muove il woofer a massima potenza tanto più beneficerà la qualità: bassa distorsione anche ai massimi transienti sonori in bassa frequenza, ma anche il woofer in sè ne beneficerà in vita lunga.

"Potenza max", il woofer avendo una diversa impedenza a diverse frequenze richiederà più o meno potenza...

Tocco del DIYer:
Per non fare tutto così banale... sopratutto se volete migliorare la risposta in frequenza e/o abbassare l'escusione in quanto troppo elevata, dovete "giocherellare" con i vari volumi e accordi, come?
Non dicerto rifacendo tutto da capo! Quindi posizionatevi nel primo grafico "Risposta", premete "Q" e variate i valori cercando di restare nei limiti dell'escursione e nella linearità della risposta

Conclusioni:
Il programma, quanto possa essere vecchio, è decisamente utile e anche ben fatto.
Ha i suoi limiti: non permette di salvare niente e i valori di ascisse e mediane non cambiano..per questo mi ha fatto "sforare" le curve dal grafico..sopratutto quando si hanno woofer di alte prestazioni come quel Ciare.

Per chi vuole tutto ancora più innovativo e pratico (?), c'è AudioforWindows in versione PRO questo caricamento....ma ve lo pagate... :eheh:

Non credo ci sia altro da dire!
Vi ringrazio per la lettura, spero sia capibile!

Aspetto vostre considerazioni, sopratutto se ci sono errori o incomprensioni nella guida.

Ciao ragazzi!
