Problema vite reggi braccio Giradischi Telefunken

Buonasera Ragazzi, dopo aver ottenuto il cavo, da din a rca per il giradischi telefunken s900, ho cominciato ad ascoltare un pò, il già citato piatto; devo dire che non suona affatto male.
Durante le mie prove però, ho notato che la vite che poggia sul supporto che fa alzare ed abbassare il braccio ( posto due foto), tende ad uscire dalla sua sede,  molto probabilmente si sarà rovinata la filettatura,interna al supporto del braccio, c'è' un modo per rimediare a tutto ciò?

Vi ringrazio anticipatamente.

[/url]

" />

Prova, dopo aver fissato il braccio sul fermabraccio (lo so, è banale, ma  )  a svitare completamente la vite, se è lei ad essersi rovinata, puoi sostituirla con una di pari lunghezza e filettatura ( se vai in una viteria/bulloneria con il contafiletti ti sanno dare una vite/bullone uguale).
Se invece si è rovinato il filetto della sede, si sono due soluzioni, o ti arrangi con qualche trucco tipo teflon da idraulici, insomma qualcosa che faccia tenuta sul residuo di filettatura, oppure tenti di filettare al diametro appena superiore, operazione che comporta diversi rischi e probabilmente anche macchinosa, se non riesci a smontare il pezzo.

p.s.  spero che le foto tu le abbia fatte prima di utilizzare il giradischi, altrimenti consiglierei una accurata spolveratina prima dell'uso, il suono e la salute dei tuoi vinili ne gioveranno di sicuro

Anzi, scusa, riguardando la foto, mi sembra che la sede filettata abbia uno spessore utile di un paio di mm, e credo (spero) che sia in alluminio, sono pochi per poter filettare senza rischiare che si spacchi il pezzo, inoltre mi sembra di capire che sia un monoblocco con l'articolazione del braccio, e quindi rischi anche di forzare l'articolazione, fai come se la cosa sul "filettare al diametro superiore"  non l'avessi scritto

Un'altra possibile soluzione potrebbe essere questa: se ci stai dentro con le misure, prendi un bulloncino a testa zigrinata (se lo trovi in alluminio, oppure inox, forse ci sono anche bruniti) dal diametro anche leggermente più piccolo dell'attuale, e lo fissi da sotto mettendo un piccolo dado basso sempre zigrinato (se lo trovi, altrimenti esagonale).

fritznet ha scritto:Prova, dopo aver fissato il braccio sul fermabraccio (lo so, è banale, ma  )  a svitare completamente la vite, se è lei ad essersi rovinata, puoi sostituirla con una di pari lunghezza e filettatura ( se vai in una viteria/bulloneria con il contafiletti ti sanno dare una vite/bullone uguale).
Se invece si è rovinato il filetto della sede, si sono due soluzioni, o ti arrangi con qualche trucco tipo teflon da idraulici, insomma qualcosa che faccia tenuta sul residuo di filettatura, oppure tenti di filettare al diametro appena superiore, operazione che comporta diversi rischi e probabilmente anche macchinosa, se non riesci a smontare il pezzo.

p.s.  spero che le foto tu le abbia fatte prima di utilizzare il giradischi, altrimenti consiglierei una accurata spolveratina prima dell'uso, il suono e la salute dei tuoi vinili ne gioveranno di sicuro

Anzi, scusa, riguardando la foto, mi sembra che la sede filettata abbia uno spessore utile di un paio di mm, e credo (spero) che sia in alluminio, sono pochi per poter filettare senza rischiare che si spacchi il pezzo, inoltre mi sembra di capire che sia un monoblocco con l'articolazione del braccio, e quindi rischi anche di forzare l'articolazione, fai come se la cosa sul "filettare al diametro superiore"  non l'avessi scritto

Un'altra possibile soluzione potrebbe essere questa: se ci stai dentro con le misure, prendi un bulloncino a testa zigrinata (se lo trovi in alluminio, oppure inox, forse ci sono anche bruniti) dal diametro anche leggermente più piccolo dell'attuale, e lo fissi da sotto mettendo un piccolo dado basso sempre zigrinato (se lo trovi, altrimenti esagonale).

Ciao e grazie per la tua risposta molto esaustiva, le foto sono state fatte, diversi giorni fa, ora la situazione è diversa, diciamo che c'è maggior pulizia
Penso che non si sia sfilettata la vite, ma la parte interna. Proprio pochi minuti fa, ho utilizzato della vinavil, l'ho posta sulla vite, dopo che si è seccata, ha creato, una sorta di strato, ho rimesso la vite nella sede, sembra andare bene, anche se si tratta di una misura provvisoria.
Pensavo alla questione del dado, che sembra essere un' ottima soluzione, però ho un dubbio a riguardo, non potrebbe compromettere la mobilità del braccio, che su quel supporto si sposta?

Grazie ancora

alfarome ha scritto:


Ciao e grazie per la tua risposta molto esaustiva, le foto sono state fatte, diversi giorni fa, ora la situazione è diversa, diciamo che c'è maggior pulizia
Penso che non si sia sfilettata la vite, ma la parte interna. Proprio pochi minuti fa, ho utilizzato della vinavil, l'ho posta sulla vite, dopo che si è seccata, ha creato, una sorta di strato, ho rimesso la vite nella sede, sembra andare bene, anche se si tratta di una misura provvisoria.
Pensavo alla questione del dado, che sembra essere un' ottima soluzione, però ho un dubbio a riguardo, non potrebbe compromettere la mobilità del braccio, che su quel supporto si sposta?

Grazie ancora

In che senso si sposta su quel supporto? Una volta che hai abbassato il braccio la parte sotto scende ed il braccio poggia solo sul disco, giusto?

Trovando (o adattando) un bulloncino della dimensione giusta non vai a variare nulla, l'unica cosa è che incrementeresti la massa del braccio di qualcosina, e come minimo devi ritarare il peso di lettura, io pensavo una cosa così, scusa lo scarabocchio


Meccanicamente parlando, la soluzione migliore sarebbe quella di installare un inserto metallico denominato Helicoil.

http://it.wikipedia.org/wiki/Helicoil

Magari se trovi un officina meccanica specializzata (no auto/moto) dalle tue parti potrebbe farlo anche gratis

lucasaudio ha scritto:Meccanicamente parlando, la soluzione migliore sarebbe quella di installare un inserto metallica denominato Helicoil.
http://it.wikipedia.org/wiki/Helicoil

Magari se trovi un officina meccanica specializzata (no auto/moto) dalle tue parti potrebbe farlo anche gratis

Se fosse sul pieno, si, ma non so se hai notato lo spessore del fianco esterno, inserire un helicoil richiede più o meno l'applicazione della forza che ci vuole per filettare, secondo me si apre.

fritznet ha scritto:

alfarome ha scritto:


Ciao e grazie per la tua risposta molto esaustiva, le foto sono state fatte, diversi giorni fa, ora la situazione è diversa, diciamo che c'è maggior pulizia
Penso che non si sia sfilettata la vite, ma la parte interna. Proprio pochi minuti fa, ho utilizzato della vinavil, l'ho posta sulla vite, dopo che si è seccata, ha creato, una sorta di strato, ho rimesso la vite nella sede, sembra andare bene, anche se si tratta di una misura provvisoria.
Pensavo alla questione del dado, che sembra essere un' ottima soluzione, però ho un dubbio a riguardo, non potrebbe compromettere la mobilità del braccio, che su quel supporto si sposta?

Grazie ancora

In che senso si sposta su quel supporto? Una volta che hai abbassato il braccio la parte sotto scende ed il braccio poggia solo sul disco, giusto?

Trovando (o adattando) un bulloncino della dimensione giusta non vai a variare nulla, l'unica cosa è che incrementeresti la massa del braccio di qualcosina, e come minimo devi ritarare il peso di lettura, io pensavo una cosa così, scusa lo scarabocchio


Vediamo se questa foto rende meglio il concetto, in effetti forse mi sono spiegato in maniera poco comprensibile.

" />

Ok, è normale che si sposti, ma è sollevata no? Il dado a spessore ridotto non andrebbe ad interferire con la sede sottostante, ad occhio mi sembra ci siano almeno 4 mm tra il fondo della parte dove esce la vite e il supporto del lift, giusto?

fritznet ha scritto:

lucasaudio ha scritto:Meccanicamente parlando, la soluzione migliore sarebbe quella di installare un inserto metallica denominato Helicoil.
http://it.wikipedia.org/wiki/Helicoil

Magari se trovi un officina meccanica specializzata (no auto/moto) dalle tue parti potrebbe farlo anche gratis

Se fosse sul pieno, si, ma non so se hai notato lo spessore del fianco esterno, inserire un helicoil richiede più o meno l'applicazione della forza che ci vuole per filettare, secondo me si apre.

Ovvio che bisognerebbe valutare in opera la fattibilità precisa,
fidati che ne ho inseriti in svariati materiali, se la procedura di montaggio viene effettuata in modo corretto è la soluzione ideale.

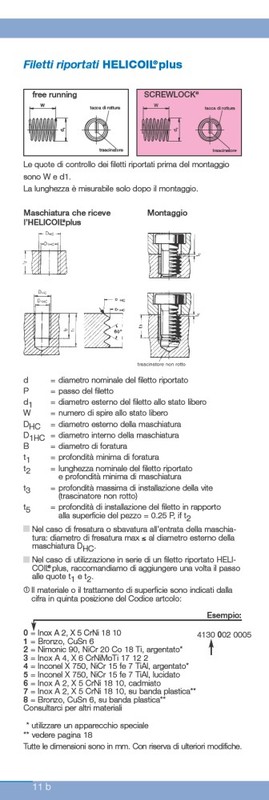

Prima di inserire un Helicoil bisogna effettuare la filettatura con un maschio apposito relativo (vd. tabella)

Lucas abitare più vicino a me no??? :-)

alfarome ha scritto:Lucas abitare più vicino a me no??? :-)

Sarebbe stato uguale dato che in un altro 3d scrivevi :

Dovresti continuare a leggere, dato che poi, c'è un chiaro ringraziamento.l

Ciao, non so se hai risolto, ma vedendo bene le foto mi sembra che sul lift manchi uno strato di gomma che dovrebbe servire da appoggio alla vite del braccio.
Sul mio c'è.
Approfitto per avere impressioni di ascolto, visto che sono entrato in possesso da poco del Gira in oggetto.
Non ho esperienza in fatto di giradischi, ma a me sembra che non suoni affatto male.
