amplificatore Elliot sound in classe ab...che ne pensate?

Da cucicu Mar 10 Giu 2014 - 12:10

ciao a tutti, vorrei realizzare un amplificatore in classe AB da almeno 40W per pilotare le mie doppio cono ciare su progetto H07. sono diffusori dalla buona sensibilità (96db) e infatti il JLH da poco meno di 10w le fa suonare bene e abbastanza forte, solo che avendo a disposizione queste casse da 150W nominali e avendole posizionate in un ambiente d'ascolto piuttosto grande (40mq) vorrei provare a dare più "ciccia".
Girovagando ho trovato questo amplificatore del noto Elliot sound

http://sound.westhost.com/project3a.htm

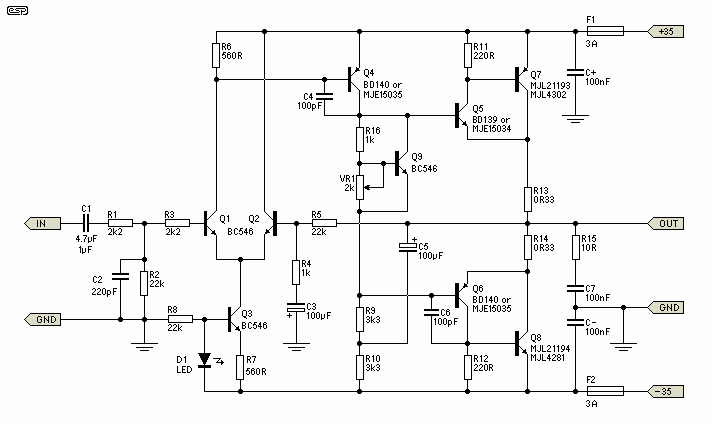

amplificatore Elliot sound in classe ab...che ne pensate? P3a-f110

amplificatore Elliot sound in classe ab...che ne pensate? P3a-f110

non ho idea di come suoni, il prezzo della realizzazione dovrebbe stare sotto i 300 euro (compreso lo chassis) ma vorrei sapere se secondo voi ne vale la pena dal punto di vista qualitativo.
Hello

Da porfido Mar 10 Giu 2014 - 15:16

cucicu ha scritto:ciao a tutti, vorrei realizzare un amplificatore in classe AB da almeno 40W per pilotare le mie doppio cono ciare su progetto H07. sono diffusori dalla buona sensibilità (96db) e infatti il JLH da poco meno di 10w le fa suonare bene e abbastanza forte, solo che avendo a disposizione queste casse da 150W nominali e avendole posizionate in un ambiente d'ascolto piuttosto grande (40mq) vorrei provare a dare più "ciccia".
Girovagando ho trovato questo amplificatore del noto Elliot sound

http://sound.westhost.com/project3a.htm

non ho idea di come suoni, il prezzo della realizzazione dovrebbe stare sotto i 300 euro (compreso lo chassis) ma vorrei sapere se secondo voi ne vale la pena dal punto di vista qualitativo.

Ne ho letto a volte su Diyaudio.com e mi ero fatto l'impressione si trattasse di un buon progetto ben rodato...
Dal canto mio, permettimi di dire che se volessi costruire un classe AB sui 50/60w andrei dritto (ma dritto!) sul Symasym...

amplificatore Elliot sound in classe ab...che ne pensate? Symasym5_2

amplificatore Elliot sound in classe ab...che ne pensate? Symasym5_2

Molto IMHO, almeno per me, riconoscendo non faccia assolutamente testo, è il miglior ampli che abbia avuto a casa...
Bestemmiando ogni giorno per averlo venduto, adesso finirò un My_Ref giusto per provare, ma mi sa tanto costruirò un altro Symasym tra non moltissimo...
Magari con qualcosina di diverso rispetto al primo, tanto per giustificare il ritorno di fiamma... Smile

P.S. Ovviamente parlo della versione 5.3...

Da natale55 Mar 10 Giu 2014 - 15:22

cucicu ha scritto:ciao a tutti, vorrei realizzare un amplificatore in classe AB da almeno 40W per pilotare le mie doppio cono ciare su progetto H07. sono diffusori dalla buona sensibilità (96db) e infatti il JLH da poco meno di 10w le fa suonare bene e abbastanza forte, solo che avendo a disposizione queste casse da 150W nominali e avendole posizionate in un ambiente d'ascolto piuttosto grande (40mq) vorrei provare a dare più "ciccia".
Girovagando ho trovato questo amplificatore del noto Elliot sound

http://sound.westhost.com/project3a.htm

non ho idea di come suoni, il prezzo della realizzazione dovrebbe stare sotto i 300 euro (compreso lo chassis) ma vorrei sapere se secondo voi ne vale la pena dal punto di vista qualitativo.

scusami se vado fuori strada , per i diffusori sei rimasto nel progetto o hai portato delle modifiche? mi sto' appassionando ai monovia e sto' rompendo le scatole a tutti. se hai delle buone info ti pregherei di passarmele , grazie mille e scusa se ho deviato

Da cucicu Mar 10 Giu 2014 - 23:02

Porfido mi sembra molto interessante. ..hai per caso delle pcb magari con fidocad o comunque stampabili? Qualche foto della tua realizzazione?

Per le casse trovi tutte le info sul 3d delle fostex Very Happy

Da porfido Mar 10 Giu 2014 - 23:44

cucicu ha scritto:Porfido mi sembra molto interessante. ..hai per caso delle pcb magari con fidocad o comunque stampabili? Qualche foto della tua realizzazione?

Allora, avevo commissionato le pcb a Nino Catena utilizzando i file che trovi qui:

http://www.lf-pro.net/mbittner/Sym5_Webpage/symasym5_3.html

In questo thread trovi molte info:
http://www.diyaudio.com/forums/solid-state/60918-explendid-amplifier-designed-michael-bittner-our-mikeb.html

ma è davvero chilometrico! Si trova comunque molto altro in giro, in particolar modo suo forum tedeschi...

Qualcosa sul mio:
http://www.alchimieaudio.com/t11-eddai-cominciamo-symasym

Qui sul T-forum bazzicava un utente tedesco che ne aveva uno (anche lui dual mono) davvero bello! Ovviamente non mi ricordo il nick, peró... Sad

Da cucicu Mar 10 Giu 2014 - 23:51

Ok grazie! Ma i transistor finali sono quelli indicati sul sito? O non si trovano?

Da porfido Mer 11 Giu 2014 - 0:03

cucicu ha scritto:Ok grazie! Ma i transistor finali sono quelli indicati sul sito? O non si trovano?

Dici il primo link? Lì Bittner dava indicazioni ai diyer che stavano cercando sostituti a quelli "canonici" indicati nella lista in basso! Io ho trovato tutto da Mouser...

Per roba già matchata, qui hanno buoni prezzi:

http://www.tech-diy.com/Store/SmallSignal.htm

Da valvolas Mer 11 Giu 2014 - 0:28

se cambi idea ti giro un link con qualche centinaio di classe AB ben fatti con tutti i watt che vuoi,da farci una sagra di paese,come pensi di alimentarlo?
ps cuci non ho ancora capito una mazza di quante elettroniche hai tu Very Happy

Da cucicu Mer 11 Giu 2014 - 0:32

porfido ha scritto:
cucicu ha scritto:Ok grazie! Ma i transistor finali sono quelli indicati sul sito? O non si trovano?

Dici il primo link? Lì Bittner dava indicazioni ai diyer che stavano cercando sostituti a quelli "canonici" indicati nella lista in basso! Io ho trovato tutto da Mouser...

Per roba già matchata, qui hanno buoni prezzi:

http://www.tech-diy.com/Store/SmallSignal.htm

gli mjl3281/mjl1302 sono esauriti su mouser e su tme...tu avevi preso questi o i toshiba sc5200/2sa1943?

Da Albert^ONE Mer 11 Giu 2014 - 0:34

ma prenditi un'ampli pro in classe T,tanta roba e pochi soldi Wink

....anche se io la classe A non la cambio con niente. Smile

Da porfido Mer 11 Giu 2014 - 9:18

cucicu ha scritto:
porfido ha scritto:

Dici il primo link? Lì Bittner dava indicazioni ai diyer che stavano cercando sostituti a quelli "canonici" indicati nella lista in basso! Io ho trovato tutto da Mouser...

Per roba già matchata, qui hanno buoni prezzi:

http://www.tech-diy.com/Store/SmallSignal.htm

gli mjl3281/mjl1302 sono esauriti su mouser e su tme...tu avevi preso questi o i toshiba sc5200/2sa1943?

Non vorrei dire minchiate, ma non ci sono i mjl3281/1302a e ci sono i mjl3281/1302ag che dovrebbero essere perfettamente sostituibili.

Da cucicu Mer 11 Giu 2014 - 9:34

porfido ha scritto:
cucicu ha scritto:

gli mjl3281/mjl1302 sono esauriti su mouser e su tme...tu avevi preso questi o i toshiba sc5200/2sa1943?

Non vorrei dire minchiate, ma non ci sono i mjl3281/1302a e ci sono i mjl3281/1302ag che dovrebbero essere perfettamente sostituibili.

sono disponibili tra 22 settimane (su mouser) Smile

Da porfido Mer 11 Giu 2014 - 10:06

cucicu ha scritto:
porfido ha scritto:

Non vorrei dire minchiate, ma non ci sono i mjl3281/1302a e ci sono i mjl3281/1302ag che dovrebbero essere perfettamente sostituibili.

sono disponibili tra 22 settimane (su mouser)

Orca miseria, hai ragione! Sad

Da cucicu Mer 11 Giu 2014 - 10:44

porfido ha scritto:
cucicu ha scritto:

sono disponibili tra 22 settimane (su mouser)

Orca miseria, hai ragione!

Quindi?

Da porfido Mer 11 Giu 2014 - 12:28

cucicu ha scritto:
porfido ha scritto:

Orca miseria, hai ragione!

Quindi?

Mmmmmmh... Mmm

O si chiedono dei sample ad Onsemi:
http://www.onsemi.com/PowerSolutions/product.do?id=MJL3281A

oppure Digikey, Farnell o Ebay...
Ma cacchio, possibile che Mouser ci metta così tanto ad averli?!? Scream

Da cucicu Mer 11 Giu 2014 - 12:58

farnell ce li ha tutti, ho appena controllato..ma è più caro degli altri Evil or Very Mad

comunque facendo un calcolo preciso (spedizione, iva, ecc) sto sui 330€ compreso il contenitore dissipante e il trafo da 25V /500W...mi pare tu abbia speso meno vero?

Da porfido Mer 11 Giu 2014 - 13:21

cucicu ha scritto:farnell ce li ha tutti, ho appena controllato..ma è più caro degli altri
comunque facendo un calcolo preciso (spedizione, iva, ecc) sto sui 330€ compreso il contenitore dissipante e il trafo da 25V /500W...mi pare tu abbia speso meno vero?

Credo un pò meno, sì.
Avevo usato quattro di questi :
http://www.ebay.it/itm/Trasformatore-toroidale-80-VA-25-5-V-2-8-A-/301059078300?pt=Elettronica_Industriale&hash=item461884f89c

e cabinet non dissipanti con i dissipatori montati internamente...

Da cucicu Mer 11 Giu 2014 - 13:26

porfido ha scritto:
cucicu ha scritto:farnell ce li ha tutti, ho appena controllato..ma è più caro degli altri
comunque facendo un calcolo preciso (spedizione, iva, ecc) sto sui 330€ compreso il contenitore dissipante e il trafo da 25V /500W...mi pare tu abbia speso meno vero?

Credo un pò meno, sì.
Avevo usato quattro di questi :
http://www.ebay.it/itm/Trasformatore-toroidale-80-VA-25-5-V-2-8-A-/301059078300?pt=Elettronica_Industriale&hash=item461884f89c

e cabinet non dissipanti con i dissipatori montati internamente...

ok! comunque il problema non è il trasformatore, o 4 di quelli o uno solo da 500w si arriva sempre a 40-50€
il problema è il cabinet, tu quale hai preso? ho visto che anche a prendere un paio di galaxy e dei dissipatori da mettere all'interno, la spesa è sempre la stessa, 100-120€

Da porfido Mer 11 Giu 2014 - 13:33

cucicu ha scritto:
porfido ha scritto:

Credo un pò meno, sì.
Avevo usato quattro di questi :
http://www.ebay.it/itm/Trasformatore-toroidale-80-VA-25-5-V-2-8-A-/301059078300?pt=Elettronica_Industriale&hash=item461884f89c

e cabinet non dissipanti con i dissipatori montati internamente...

ok! comunque il problema non è il trasformatore, o 4 di quelli o uno solo da 500w si arriva sempre a 40-50€
il problema è il cabinet, tu quale hai preso? ho visto che anche a prendere un paio di galaxy e dei dissipatori da mettere all'interno, la spesa è sempre la stessa, 100-120€

E in un Galaxy maggiorato da 2U (il modello più grande) dici non ci stia?
Da quel che ho capito prendi un solo trafo, vero? Quindi non dual mono a occhio credo possa starci!

Da cucicu Mer 11 Giu 2014 - 14:28

il galaxy maggiorato piu grande è da 28 x 33cm, più due dissipatori da 20cm x 8 siamo a 89€
devo vedere però se ci entra il tutto, mi sa di no, anzi quasi sicuramente no

p.s. avresti lo schema dell'alimentazione? ho visto che avevi preso le psu già fatte!

Da porfido Mer 11 Giu 2014 - 15:06

cucicu ha scritto:il galaxy maggiorato piu grande è da 28 x 33cm, più due dissipatori da 20cm x 8 siamo a 89€
devo vedere però se ci entra il tutto, mi sa di no, anzi quasi sicuramente no

p.s. avresti lo schema dell'alimentazione? ho visto che avevi preso le psu già fatte!

In generale troverai psu di tutte le fogge per i Symasym, ma assolutamente classiche in generale con doppio ponte e bomboloni che vanno generalmente dal minimo di 10000uf al massimo di 20000uf per ramo, direi...
http://www.holgerbarske.com/diy/symasym1/
http://www.amb.org/forum/post-pics-of-your-builds-t44-600.html
http://peter.family-rill.de/Projekte/SymAsym

Guarda questo:
http://diy-amp.blogspot.it/2013/11/wir-bauen-uns-einen-symasym-teil-3.html
Fatto così, sta tutto in un Galaxy classico! Bello, l'ho trovato ora! Non sono certo però se siano le pcb classiche o una delle miriadi di versioni uscite...

P.S. Devo dire la verità: io c'avevo messo un fracco di tempo a finirlo, perchè avevo aspettato di trovare i pezzi al miglior prezzo possibile... Pensa che anche i dissipatori li avevo presi in Cina!

Da Mr Phil Mer 11 Giu 2014 - 21:15

Una volta anche io ero interessato a quel progetto SymAsym5, perchè in questa versione (si vede nelle foto) ha montato dei toshiba. Quei tr toshiba li ho in un ampli PA pagato 4 soldi e devo dire che suona bene. Poi ho deviato (fallendo la missione), sul monster Hiraga, sempre per i tr toshiba.
Tornando al discorso Elliot, tempo fa avevo visto il progetto detto p101. A memoria mi sembra parlava di 100Watt per canale.
