In memoria di Mau749... n2

Da Bertotheblack Dom Set 06, 2015 1:19 pm

Vi presento l'ultimo nato dei miei esperimenti hobbistici...
Si tratta di una riproduzione del pre meeting di Mau749 https://www.tforumhifi.com/t28383-t-project-1-preamplificatore-a-valvole-meeting.

Cablaggio non proprio ordinato..... Laughing

Schema connesso al finale (power follower di A. Ciuffoli, www.audiodesignguide.com):

In memoria di Mau749... n2 Pre-fi11

Da Bertotheblack Dom Set 06, 2015 1:28 pm

risposta in frequenza:

In memoria di Mau749... n2 Risp_f10

transient + FFT, vicino al clipping (Vin = 1Vac, freq= 1k, Pout= 14W circa):

In memoria di Mau749... n2 Fft_ti10

Da Bertotheblack Dom Set 06, 2015 1:45 pm

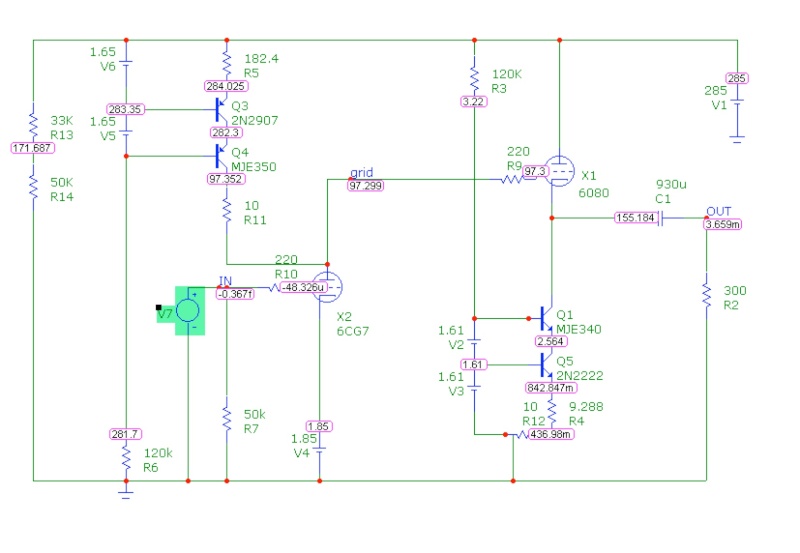

Ho usato come condensatori d'uscita per pre dei carta olio Siemens da 8uF. Per l'ampli cuffia dei mostruosi elettrolitici 930uF 600V Laughing

Da Bertotheblack Dom Set 06, 2015 2:00 pm

Dimenticavo... Alimentazione uguale al progetto originale con alcuni aggiustamenti alle R per regolare la tensione finale (circa 285V).
Il TA e l'induttanza li ho acquistati da lisatrafo (http://www.lisatrafo.com).

In memoria di Mau749... n2 Alimen10

Da Albert^ONE Dom Set 06, 2015 2:50 pm

Bello!

Da Bertotheblack Dom Set 06, 2015 5:09 pm

Albert^ONE ha scritto:Bello!

Grazie!

Suona molto bene sia in cuffia che col finale... ottimo il progetto di Maurizio!

Da Zio Dom Set 06, 2015 7:47 pm

Complimeti, è sempre bello vedere un prodotto realizzato dal nulla, se poi sei partito da un progetto di mau749, non potevi sbagliare.
Ma quindi hai anche la strumentazione per testarlo?

Da kereos Dom Set 06, 2015 9:08 pm

Ciao

anche io volevo realizzare questo pre, avevo iniziato a reperire i pezzi piano piano..
ti posso chiedere quanto ti sono venuti il TA e l'induttanza?

Ciaooo

Da Bertotheblack Dom Set 06, 2015 9:40 pm

Zio ha scritto:Complimeti, è sempre bello vedere un prodotto realizzato dal nulla, se poi sei partito da un progetto di mau749, non potevi sbagliare.
Ma quindi hai anche la strumentazione per testarlo?

Ho un oscilloscopio tascabile che fa anche da generatore di segnali, questo:

https://www.amazon.it/gp/aw/d/B00DQ3Q2Z0/ref=mp_s_a_1_2?qid=1441575341&sr=8-2&pi=SX200_QL40&keywords=dso203&dpPl=1&dpID=51X3dcfxp-L&ref=plSrch

Non è che ci si possa fare grandi misure, in realtà... Più che altro un giochino.
N.B. I grafici sono schermate del simulatore, non dell'oscilloscopio

Da Bertotheblack Dom Set 06, 2015 9:42 pm

kereos ha scritto:Ciao

anche io volevo realizzare questo pre, avevo iniziato a reperire i pezzi piano piano..
ti posso chiedere quanto ti sono venuti il TA e l'induttanza?

Ciaooo

Se ricordo bene circa 90€ spedizione compresa... È passato un bel po' da quando li avevo comprati...
Ciao!

Da valvolas Lun Set 07, 2015 7:45 am

Bravo bel lavoro,poi ha anche un senso, come omaggio all'Ing...

Da Bertotheblack Lun Set 07, 2015 11:16 am

valvolas ha scritto:Bravo bel lavoro,poi ha anche un senso, come omaggio all'Ing...

Di nuovo grazie!
Con questo sono tre gli apparecchi che ho costruito su schemi di Maurizio, devo dire che sono soddisfatto di tutti

Da valvolas Lun Set 07, 2015 3:21 pm

Attenzione sui giratori gli.schemi ramo condensatore(alcuni mesi fa avevamo cercato di avvisare chi potevamo).ci siamo accorti che stanno polarizzati a rovescio, se usi un non polarizzato nn ci sono prblm se usi un elettrolitico il positivo deve essere orientato verso il gate del mosfet e non verso il positivo ali.Fatto come negli schemi funge ugualmente ma non come dovrebbe

Da Bertotheblack Lun Set 07, 2015 7:59 pm

valvolas ha scritto:Attenzione sui giratori gli.schemi ramo condensatore(alcuni mesi fa avevamo cercato di avvisare chi potevamo).ci siamo accorti che stanno polarizzati a rovescio, se usi un non polarizzato nn ci sono prblm se usi un elettrolitico il positivo deve essere orientato verso il gate del mosfet e non verso il positivo ali.Fatto come negli schemi funge ugualmente ma non come dovrebbe

Scusami, non ho capito bene cosa intendi... I see

Nell'alimentatore di questo pre ho un induttanza (vera) degli RC e due moltiplicatori di capacità, uno per canale... Questi:

In memoria di Mau749... n2 Image11

i condensatori da 100u sul B dell'mje340 hanno il positivo verso la base dell'mje, quelli da 1u sono non polarizzati PP....

Da valvolas Lun Set 07, 2015 9:45 pm

Quelli sono moltiplicatori e vanno bene così. L induttanza del tuo progetto é fisica, quindi in questo caso nn c é il giratore, la nota di prima riguardava altri progetti provvisti appunto di giratore che mau usava spesso su basse correnti al posto dell induttanza.Ho messo l appunto perché hai scritto che ne avevi fatti altri

Da Bertotheblack Mar Set 08, 2015 3:59 am

valvolas ha scritto:Quelli sono moltiplicatori e vanno bene così. L induttanza del tuo progetto é fisica, quindi in questo caso nn c é il giratore, la nota di prima riguardava altri progetti provvisti appunto di giratore che mau usava spesso su basse correnti al posto dell induttanza.Ho messo l appunto perché hai scritto che ne avevi fatti altri

Scusa, ora ho capito. Per fortuna nei giratori avevo usato comunque dei PP. Nella figura qui sotto, quindi, il C da 22u come andrebbe messo? con il + verso il basso?

In memoria di Mau749... n2 Girato10

Da Bertotheblack Mar Set 08, 2015 4:09 am

in effetti guardando le simulazioni l'orientamento appare corretto, il voltaggio è maggiore nel ramo inferiore che all'uscita del giratore.

In memoria di Mau749... n2 Sim_ti10

Da valvolas Mar Set 08, 2015 8:46 am

Il positivo del cap andrebbe orientato verso il basso anziché verso il positivo ali é un errore ricorrente in rete credo dovuto al fatto che funziona (in qualche modo) ugualmente e che se usi non polarizzati (come abbiamo fatto noi) nn lo riscontri.Ce ne si è accorti per una osservazione di un forumista e per certe prove sul campo,che puoi fare anche tu tranquillamente alla prima occasione

Da valvolas Mar Set 08, 2015 8:55 am

Ps siccome il rapporto é L=C/2 il cap di solito non supera i 22 uF per avere appunto una induttanza da 10h,é naturalmente una semplificazione legata a quei valori di resistenza in rete trovi I passaggi completi

Da Bertotheblack Mar Set 08, 2015 9:09 am

valvolas ha scritto:Il positivo del cap andrebbe orientato verso il basso anziché verso il positivo ali é un errore ricorrente in rete credo dovuto al fatto che funziona (in qualche modo) ugualmente e che se usi non polarizzati (come abbiamo fatto noi) nn lo riscontri.Ce ne si è accorti per una osservazione di un forumista e per certe prove sul campo,che puoi fare anche tu tranquillamente alla prima occasione
