Wadia 121 alimentatore

Da sabaproject Lun 1 Mag 2023 - 18:55

Mi scuso anticipatamente nel caso abbia sbagliato sezione del forum.
Ieri notte ci sono stati degli sbalzi di tensione e oggi ho trovato il mio wadia morto, la luce dell’alimentatore è spenta e non ci sono evidenti segni di vita.l’ho aperto sperando di trovare un fusibile ma niente.
Come posso avere la certezza che il problema sia dell’alimentazione e che non si sia rotto qualcosa anche all’interno del wadia?
Posto alcune foto

Da valterneri Lun 1 Mag 2023 - 19:18

sabaproject ha scritto:... come posso avere la certezza che il problema sia dell’alimentazione ... ?

è semplice:
l'alimentatore ha un solo oscillatore,
quindi, o funziona tutto o non funziona nulla

misuralo in uscita,
non importa quale filo con quale filo,
troverai forse +15 o -15, oppure 30, oppure +5 ...
se qualcosa trovi quasi certamente l'alimentatore è buono,
se non trovi nulla gli si è spento l'oscillatore

però fai molta attenzione a non fare cortocircuiti coi puntali,
cioè a non toccare due terminali con un puntale solo

se fosse guasto sarebbe possibile ripararlo,
ma è un lavoro da tecnico specializzato, niente "fai da te"

certo che avere lo schema delle tensioni d'uscita aiuterebbe,
anzi, direi che sarebbe indispensabile,
ma sul WADIA (deprecabilmente) non c'è scritto nulla:

Da dinamanu Lun 1 Mag 2023 - 19:30

valterneri ha scritto:
sabaproject ha scritto:... come posso avere la certezza che il problema sia dell’alimentazione ... ?
è semplice:
l'alimentatore ha un solo oscillatore,
quindi, o funziona tutto o non funziona nulla

misuralo in uscita,
non importa quale filo con quale filo,
troverai forse +15 o -15, oppure 30, oppure +5 ...
se qualcosa trovi quasi certamente l'alimentatore è buono,
se non trovi nulla gli si è spento l'oscillatore

però fai molta attenzione a non fare cortocircuiti coi puntali,
cioè a non toccare due terminali con un puntale solo

se fosse guasto sarebbe possibile ripararlo,
ma è un lavoro da tecnico specializzato, niente "fai da te"

certo che avere lo schema delle tensioni d'uscita aiuterebbe,
anzi, direi che sarebbe indispensabile,
ma sul WADIA (deprecabilmente) non c'è scritto nulla:

il cinese spaccia il lineare con queste tensioni
TeraDak Wadia 121 dedicato febbre HiFi lineare di alimentazione 12V1A 12V 2A 5V 3A
vista la non semplicità della riparazione un originale usato su ebay......

Da sabaproject Lun 1 Mag 2023 - 19:30

Prima di ieri notte il led sull’alimentazione si accendeva, per questo ho pensato che fosse partito qualcosa .
Spero che il danno non sia arrivato fino al wadia
Nel caso come potrei verificare?

Da sabaproject Lun 1 Mag 2023 - 19:32

Stavo pensando di acquistare il teradak, però visto anche il prezzo tutt’altro che economico, non vorrei ritrovarmi con uno scatolotto inutilizzabile

Da dinamanu Lun 1 Mag 2023 - 19:34

sabaproject ha scritto:Prima di ieri notte il led sull’alimentazione si accendeva, per questo ho pensato che fosse partito qualcosa .
Spero che il danno non sia arrivato fino al wadia
Nel caso come potrei verificare?

devi avere tre tensioni dall 'alimentatore
12V (1A)
12V (2A)
5V (3A)

Da dinamanu Lun 1 Mag 2023 - 19:35

sabaproject ha scritto:Stavo pensando di acquistare il teradak, però visto anche il prezzo tutt’altro che economico, non vorrei ritrovarmi con uno scatolotto inutilizzabile

Non credo che ne valga la pena cercherei l'originale ....

Da sabaproject Lun 1 Mag 2023 - 19:39

A trovarlo l’originale, ho contattato wadia ma non credo che mi risolvano la cosa.

Da valterneri Lun 1 Mag 2023 - 19:45

nella zona cerchiata in rosso c'è una specie di protezione,
una specie di fusibile automatico,
e poi si potrebbe misurare il condensatore elettrolitico nel mezzo,
quello cerchiato in giallo, per vedere se è scarico,
in questo caso non sarebbe guasto l'oscillatore, ma il rettificatore di rete ...

ma non ti do altre indicazioni, sono zone alquanto pericolose (320 Volt!)
che non devi toccare, occorre un tecnico!

dinamanu ha scritto:vista la non semplicità della riparazione un originale usato su ebay ...

ma noooo! dai! è facile!
se tu avessi fatto la Scuola Radio Elettra Torino come me ci riusciresti anche te a ripararlo!

Da sabaproject Lun 1 Mag 2023 - 19:50

Se lo portassi da un elettrotecnico dici che riuscire a sistemarlo?

Da sabaproject Lun 1 Mag 2023 - 19:53

Su ebay nessun alimentatore originale, ci sono solo i teradak a 250€ che spenderei anche se ne valesse la pena.

Se l’alimentazione è partita, in teoria il danno dovrebbe essersi fermato lì, giusto?

Da dinamanu Lun 1 Mag 2023 - 20:18

.

sabaproject ha scritto:Su ebay nessun alimentatore originale, ci sono solo i teradak a 250€ che spenderei anche se ne valesse la pena.

Se l’alimentazione è partita, in teoria il danno dovrebbe essersi fermato lì, giusto?

la cosa piu probabile , ti basta un tester per verificalo .
ma se c'e' un corto sul dac il psu va in protezione.....
predi tre Ldo tue trafo e con 100 euro te lo fai
https://www.audiophonics.fr/en/linear-regulated-psu-c-6305.html
https://www.audiophonics.fr/en/linear-regulated-psu/regulated-power-supply-module-dc-with-heat-slug-lt1084-125v-to-20v-2a-p-11486.html

Da sabaproject Lun 1 Mag 2023 - 20:31

Non credo di esserne capace, una cosa mai fatta, esistesse qualche video da seguire , potrei anche provarci ma così per me è arabo

Da dinamanu Lun 1 Mag 2023 - 20:38

valterneri ha scritto:nella zona cerchiata in rosso c'è una specie di protezione,
una specie di fusibile automatico,
e poi si potrebbe misurare il condensatore elettrolitico nel mezzo,
quello cerchiato in giallo, per vedere se è scarico,
in questo caso non sarebbe guasto l'oscillatore, ma il rettificatore di rete ...

ma non ti do altre indicazioni, sono zone alquanto pericolose (320 Volt!)
che non devi toccare, occorre un tecnico!

dinamanu ha scritto:vista la non semplicità della riparazione un originale usato su ebay ...
ma noooo! dai! è facile!
se tu avessi fatto la Scuola Radio Elettra Torino come me ci riusciresti anche te a ripararlo!

ho ancora lincubi degli switching della Olivetti, tipo l' M60 Very Happy

, in quinto mi sono fatto un dc:dc per il bauletto del PX125 Smile

Da dinamanu Lun 1 Mag 2023 - 20:58

.

sabaproject ha scritto:Non credo di esserne capace, una cosa mai fatta, esistesse qualche video da seguire , potrei anche provarci ma così per me è arabo

https://www.audiophonics.fr/en/power-supply/mean-well-acdc-switching-power-adapter-100-240v-ac-to-5v-4a-dc-p-14624.html
altri due della meanwell uguali ma da 12v , trovi un semplice elettricista che traglia e ti adatta il conettore din , devi sapere solo
cosa corrispondono i pin sul dac
https://www.tme.eu/it/details/gsm18b12-p1j/alimentatori-desktop/mean-well/
https://www.tme.eu/it/details/gst18a05-p1j/alimentatori-desktop/mean-well/?brutto=1&currency=EUR&gclid=CjwKCAjwxr2iBhBJEiwAdXECw5HPavQ1iPmwOkevHP6Vf460D4vmMLFSHpKCttqytrNTfD-UymlK5BoCuJgQAvD_BwE

Da sabaproject Lun 1 Mag 2023 - 21:21

Esteticamente verrebbe proprio una monnezza però

Da sabaproject Lun 1 Mag 2023 - 21:24

Non esiste uno schema/progetto da poter seguire per assemblare un alimentatore come il teradek?

Da sabaproject Lun 1 Mag 2023 - 21:53

dinamanu ha scritto:.
sabaproject ha scritto:Su ebay nessun alimentatore originale, ci sono solo i teradak a 250€ che spenderei anche se ne valesse la pena.

Se l’alimentazione è partita, in teoria il danno dovrebbe essersi fermato lì, giusto?

la cosa piu probabile , ti basta un tester per verificalo .
ma se c'e' un corto sul dac il psu va in protezione.....
predi tre Ldo tue trafo e con 100 euro te lo fai
https://www.audiophonics.fr/en/linear-regulated-psu-c-6305.html
https://www.audiophonics.fr/en/linear-regulated-psu/regulated-power-supply-module-dc-with-heat-slug-lt1084-125v-to-20v-2a-p-11486.html

Dici che è fattibile anche per un inesperto?
Se mi fai la lista della spesa prendo tutto e poi al massimo cerco un elettrotecnico in zona per farmelo assemblare

Da dinamanu Lun 1 Mag 2023 - 22:34

sabaproject ha scritto:
dinamanu ha scritto:.
sabaproject ha scritto:Su ebay nessun alimentatore originale, ci sono solo i teradak a 250€ che spenderei anche se ne valesse la pena.

Se l’alimentazione è partita, in teoria il danno dovrebbe essersi fermato lì, giusto?

la cosa piu probabile , ti basta un tester per verificalo .
ma se c'e' un corto sul dac il psu va in protezione.....
predi tre Ldo tue trafo e con 100 euro te lo fai
https://www.audiophonics.fr/en/linear-regulated-psu-c-6305.html
https://www.audiophonics.fr/en/linear-regulated-psu/regulated-power-supply-module-dc-with-heat-slug-lt1084-125v-to-20v-2a-p-11486.html

Dici che è fattibile anche per un inesperto?
Se mi fai la lista della spesa prendo tutto e poi al massimo cerco un elettrotecnico in zona per farmelo assemblare

prima devi verificare con il tester il tuo di psu.....
poi serve lo schena del collegamento al connettore din

Da sabaproject Lun 1 Mag 2023 - 22:57

valterneri ha scritto:nella zona cerchiata in rosso c'è una specie di protezione,
una specie di fusibile automatico,
e poi si potrebbe misurare il condensatore elettrolitico nel mezzo,
quello cerchiato in giallo, per vedere se è scarico,
in questo caso non sarebbe guasto l'oscillatore, ma il rettificatore di rete ...

ma non ti do altre indicazioni, sono zone alquanto pericolose (320 Volt!)
che non devi toccare, occorre un tecnico!

dinamanu ha scritto:vista la non semplicità della riparazione un originale usato su ebay ...
ma noooo! dai! è facile!
se tu avessi fatto la Scuola Radio Elettra Torino come me ci riusciresti anche te a ripararlo!

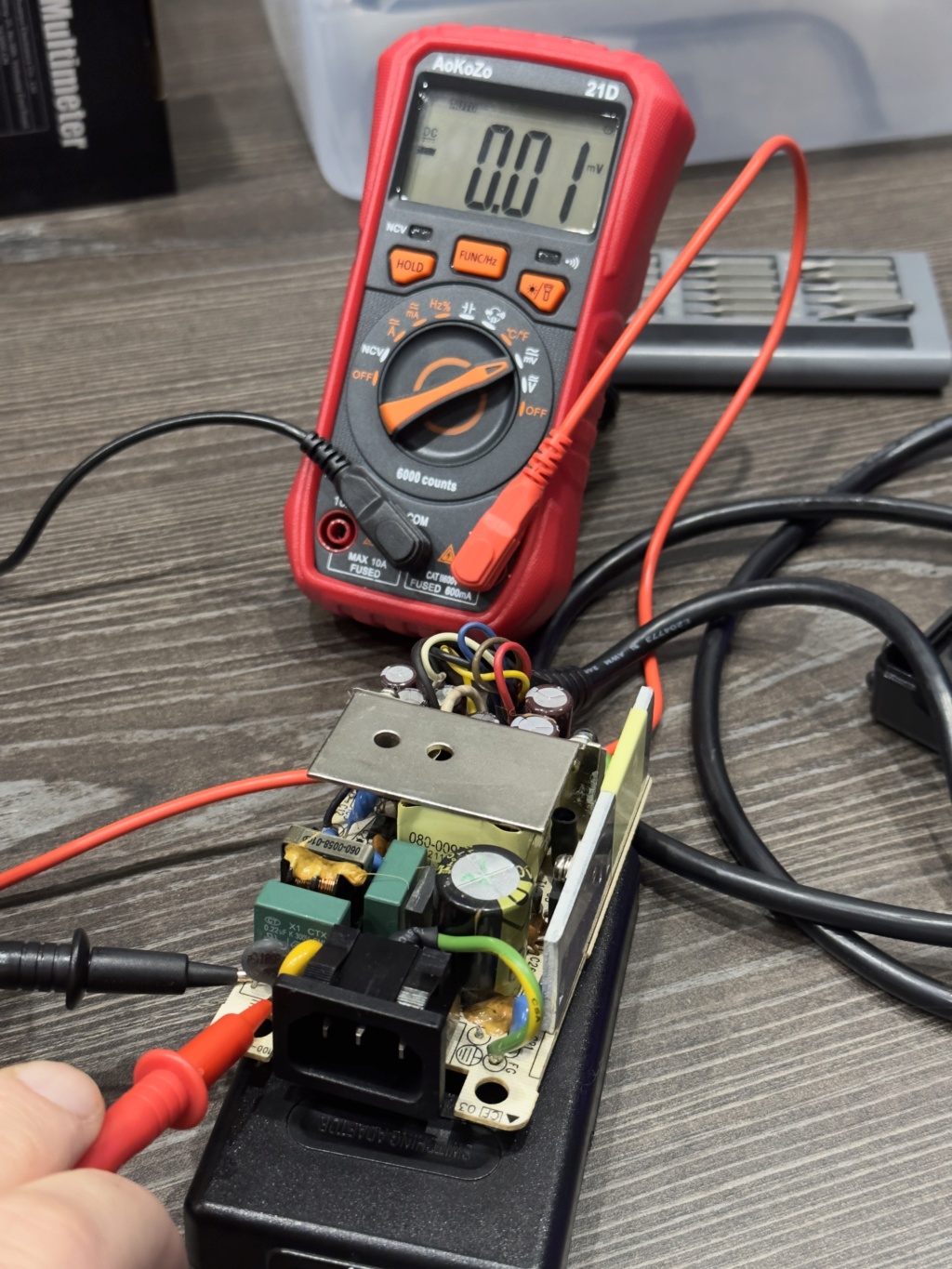

Ho misurato e il tester non rileva segni di vita

Da valterneri Mar 2 Mag 2023 - 1:02

sabaproject ha scritto:... Ho misurato e il tester non rileva segni di vita ...

non so come e dove hai misurato,
ma se non ci fosse nulla nella zona dove hai messo i puntali
il guasto sarebbe estremamente semplice

devi misurare sui fili di uscita, dove probabilmente non troverai nulla,
ma occorre sempre misurare!
se non ci trovi nulla occorre misurare sui due terminali sotto del condensatore cerchiato
(attenzione! ci sono 320 Volt!)
se i volt ci sono è guasto l'oscillatore,
se non ci sono i volt il guasto se ne sta prima,
e sarebbe molto facile da riparare

PS:
sia per te che per Dinam:
a mio parere è molto più facile riparare l'originale
che costruirne uno nuovo in modo dignitoso

Da sabaproject Mar 2 Mag 2023 - 1:09

Domani dissaldo la piastra di protezione e misuro il condensatore e i fili in uscita

Da valterneri Mar 2 Mag 2023 - 8:00

sabaproject ha scritto:Domani dissaldo la piastra di protezione e...

Attenzione:
i tecnici riparatori professionali non gradiscono
ricevere in riparazione oggetti semismontati,
perché un oggetto manomesso è molto peggio di uno guasto.
Senza dissaldare nulla,
ifili in uscita si misurano allo spinotto,
per il condensatore un sistema lo troviamo,
è facile.

Da dinamanu Mar 2 Mag 2023 - 9:21

[quote="sabaproject"]

valterneri ha scritto:nella zona cerchiata in rosso c'è una specie di protezione,
una specie di fusibile automatico,
e poi si potrebbe misurare il condensatore elettrolitico nel mezzo,
quello cerchiato in giallo, per vedere se è scarico,
in questo caso non sarebbe guasto l'oscillatore, ma il rettificatore di rete ...

ma non ti do altre indicazioni, sono zone alquanto pericolose (320 Volt!)
che non devi toccare, occorre un tecnico!

Ho misurato e il tester non rileva segni di vita

se misuri la tensione senza la spina inserita' sara difficile Smile

il disco nero senza spina lo puoi misurare in ohm(NO 220v) e' un ptc , praticamente e' una resistenza che varia con la temperatura , funziona da softstart a freddo e' alta ed ammortizza la carica dei condensatori scaldandosi si abbassa rendendosi quasi trasparente al circuito ,puoi misurarla anche con la spina inserita in Volt (non mV) vedrai una iniziale tensione che si abbassa ....
NON misurare dallo spinotto maschio ti fai il corto di sicuro o rimedi un din femmina o misuri dal dac o misuri i fili dallo stampato

Da valterneri Mar 2 Mag 2023 - 10:16

dinamanu ha scritto:... se misuri la tensione senza la spina inserita sarà difficile ...

e con il tester in mV in zona 230 ...
forse non è il caso di intrapprendere un'auto-costruzione Smile

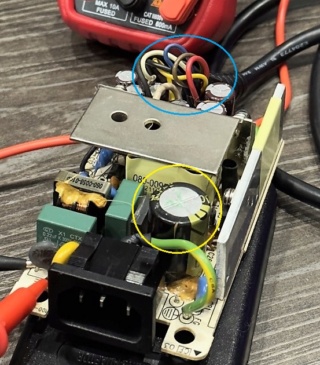

Saba, ecco le due misure che devi fare ...
metti il tester su V

accendi l'alimentatore (attenzione! in alcuni punti ci sono 320 Volt!)
e metti i puntali a contatto sul sopra dei due condensatori nel cerchio giallo,
dovresti misurare 12 Volt.
Se ci sono la cosa finisce qui, se non ci sono fai la seconda misura:

metti il puntale nero sul sopra del condensatore grande (cerchio azzurro)
e col puntale rosso tocca la zampa esterna superiore del rettangolo indicato,
è proprio quella che io tocco con la freccia rossa,
dovresti misurare 320 Volt o poco meno
