Horn resp ed il subwoofer in tapped horn - Pagina 2 Empty Re: Horn resp ed il subwoofer in tapped horn

Messaggio Da PiHeich Ven 27 Ago 2010 - 13:12

http://www.ab-audio.de/product_info.php?info=p2188_18Sound-18-LW-800--18--Woofer-8Ohm.html

Cosa ne diresti con questo?

PiHeich
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 03.08.09
Numero di messaggi : 562
Località : Ticino- Svizzera
Provincia : Giubiasco
Impianto : Tutto da rifare.

consigli?

Torna in alto Andare in basso

Horn resp ed il subwoofer in tapped horn - Pagina 2 Empty Re: Horn resp ed il subwoofer in tapped horn

Messaggio Da PiHeich Ven 27 Ago 2010 - 14:00

bru.b ha scritto:mi serve il diam. del cono senza sosp., solo la parte attiva.

24.7 cm

PiHeich
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 03.08.09
Numero di messaggi : 562
Località : Ticino- Svizzera
Provincia : Giubiasco
Impianto : Tutto da rifare.

consigli?

Torna in alto Andare in basso

Horn resp ed il subwoofer in tapped horn - Pagina 2 Empty Re: Horn resp ed il subwoofer in tapped horn

Messaggio Da bru.b Ven 27 Ago 2010 - 14:02

PiHeich ha scritto:http://www.ab-audio.de/product_info.php?info=p2188_18Sound-18-LW-800--18--Woofer-8Ohm.html

Cosa ne diresti con questo?
Shocked Orrified
bru.b
bru.b
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 29.07.09
Numero di messaggi : 1394
Località : Salüt Dal Piemunt
Provincia : Torino (Ivrea)
Impianto : Diffusori - La Satorique 3
Ampli - Line Magnetic LM-211 + 4xKT77
Streamer - Rasp 3 + Digione
Aune S6 Pro
Cavi - Aircom plus semibilanciati






Torna in alto Andare in basso

Horn resp ed il subwoofer in tapped horn - Pagina 2 Empty Re: Horn resp ed il subwoofer in tapped horn

Messaggio Da Barone Rosso Ven 27 Ago 2010 - 14:04

Spostato in ....
T-Forum - TClass, the HiFi revolution :: T-Progetti :: DIY diffusori
dal momento che si tratta di un lavoro completo, documentato e interessante.

http://t-class.niceboard.org/diy-diffusori-f58/horn-resp-ed-il-subwoofer-in-tapped-horn-t10326.htm


Ultima modifica di Barone Rosso il Ven 27 Ago 2010 - 14:06 - modificato 1 volta.
Barone Rosso
Barone Rosso
Moderatore
Moderatore

Data d'iscrizione : 24.03.08
Numero di messaggi : 8036
Località :
Provincia : Altrove
Impianto : Z + X = Y

Torna in alto Andare in basso

Horn resp ed il subwoofer in tapped horn - Pagina 2 Empty Re: Horn resp ed il subwoofer in tapped horn

Messaggio Da PiHeich Ven 27 Ago 2010 - 14:06

bru.b ha scritto:
PiHeich ha scritto:http://www.ab-audio.de/product_info.php?info=p2188_18Sound-18-LW-800--18--Woofer-8Ohm.html

Cosa ne diresti con questo?
Shocked Orrified

Si o no? se ne vale la pena lo prendo e proviamo un bel Horn li Smile

PiHeich
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 03.08.09
Numero di messaggi : 562
Località : Ticino- Svizzera
Provincia : Giubiasco
Impianto : Tutto da rifare.

consigli?

Torna in alto Andare in basso

Horn resp ed il subwoofer in tapped horn - Pagina 2 Empty Re: Horn resp ed il subwoofer in tapped horn

Messaggio Da bru.b Lun 6 Set 2010 - 0:20

R!ck ha scritto:Che ve ne pare del CW326 per un horn sub? Dovrebbe andare il qts 0.26 (basso) fs 32hz
Un'utente di un'altro forum me l'ha segnalato per un reflex di 75 litri.

Ciao R!ck,
questo ap ha un buon comportamento con il tapped horn ma la sua profondità mi costringe ad aumentare la bocca di uscita (vedi rettangolo bianco seconda foto) a discapito della risposta in freq sui 30 HZ.
Per scendere in freq dovrei allungare la tromba e quindi aumentare l'altezza.
Per un uso casalingo mi fermerei ad un metro e mezzo...
Il vantaggio di una bocca grossa è la sensibilità che si attesta sui 97 db a 40 hz (1W).
@50W 8 hom => 114 db

Horn resp ed il subwoofer in tapped horn - Pagina 2 Ciare_10

Horn resp ed il subwoofer in tapped horn - Pagina 2 Ciare_11

Horn resp ed il subwoofer in tapped horn - Pagina 2 Acquis10


Horn resp ed il subwoofer in tapped horn - Pagina 2 Acquis11

Horn resp ed il subwoofer in tapped horn - Pagina 2 Acquis12


Horn resp ed il subwoofer in tapped horn - Pagina 2 Acquis13


bru.b
bru.b
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 29.07.09
Numero di messaggi : 1394
Località : Salüt Dal Piemunt
Provincia : Torino (Ivrea)
Impianto : Diffusori - La Satorique 3
Ampli - Line Magnetic LM-211 + 4xKT77
Streamer - Rasp 3 + Digione
Aune S6 Pro
Cavi - Aircom plus semibilanciati






Torna in alto Andare in basso

Horn resp ed il subwoofer in tapped horn - Pagina 2 Empty Re: Horn resp ed il subwoofer in tapped horn

Messaggio Da bru.b Lun 6 Set 2010 - 1:12

PiHeich ha scritto:
bru.b ha scritto:
PiHeich ha scritto:http://www.ab-audio.de/product_info.php?info=p2188_18Sound-18-LW-800--18--Woofer-8Ohm.html

Cosa ne diresti con questo?
Shocked Orrified

Si o no? se ne vale la pena lo prendo e proviamo un bel Horn li Smile

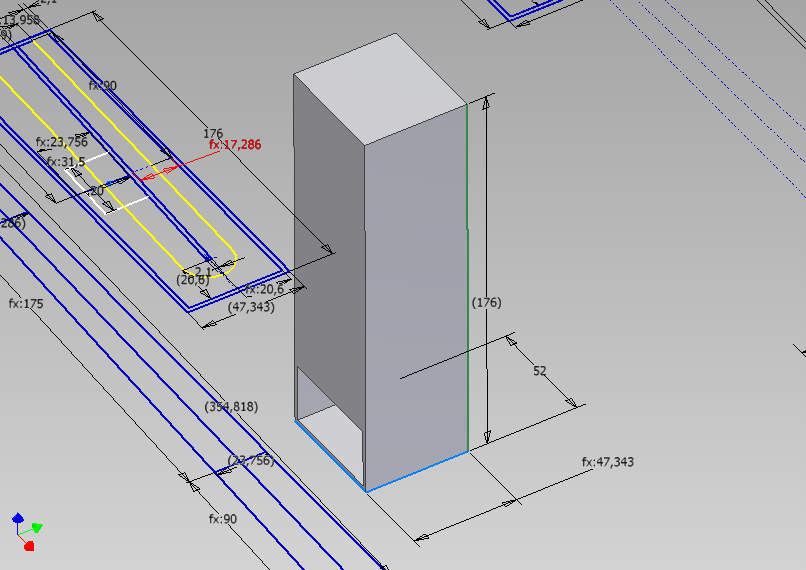

97db @30hz Orrified

Horn resp ed il subwoofer in tapped horn - Pagina 2 Acquis14

Horn resp ed il subwoofer in tapped horn - Pagina 2 Acquis15
bru.b
bru.b
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 29.07.09
Numero di messaggi : 1394
Località : Salüt Dal Piemunt
Provincia : Torino (Ivrea)
Impianto : Diffusori - La Satorique 3
Ampli - Line Magnetic LM-211 + 4xKT77
Streamer - Rasp 3 + Digione
Aune S6 Pro
Cavi - Aircom plus semibilanciati






Torna in alto Andare in basso

Horn resp ed il subwoofer in tapped horn - Pagina 2 Empty Re: Horn resp ed il subwoofer in tapped horn

Messaggio Da R!ck Lun 6 Set 2010 - 1:30

Bravo bru. grazie!
ma per arrivare ai famosi 20hz quanto dovrebbe essere alto 2 mt? Si può piegare?

R!ck
Membro classe argento
Membro classe argento

Data d'iscrizione : 03.09.09
Numero di messaggi : 4987
Provincia : ---
Impianto : -------------

Torna in alto Andare in basso

Horn resp ed il subwoofer in tapped horn - Pagina 2 Empty Re: Horn resp ed il subwoofer in tapped horn

Messaggio Da NOAIPROBLEMA Mar 14 Set 2010 - 13:34

R!ck ha scritto:Se arrivi a 350 euro di budget ti fai un cubetto di 22 litri che arriva a 20hz con 90db ...senza troppi calcoli e casini.

mmmh...non per essere polemico....ma se devo dar fede ai programmi di simulazione....quei dati sono tutti sballati.

proverò ad approfondire la cosa
NOAIPROBLEMA
NOAIPROBLEMA
Interessato
Interessato

Data d'iscrizione : 10.09.10
Numero di messaggi : 75
Località : VENETO
Impianto : Amplificatore X + Casse Y

Torna in alto Andare in basso

Horn resp ed il subwoofer in tapped horn - Pagina 2 Empty Re: Horn resp ed il subwoofer in tapped horn

Messaggio Da R!ck Mar 14 Set 2010 - 13:56

NoAI Problema! Smile
A quali ti riferisci?
Ho fatto un'errore in effetti. Il progetto è di 30 litri circa...il cubetto con i peerless xls10+passivo.
Comunque non sono calcoli simulati...sono misure!

http://personal.inet.fi/private/zipman/shootout5/bk%20xls300pr%20mo.png

R!ck
Membro classe argento
Membro classe argento

Data d'iscrizione : 03.09.09
Numero di messaggi : 4987
Provincia : ---
Impianto : -------------

Torna in alto Andare in basso

Horn resp ed il subwoofer in tapped horn - Pagina 2 Empty Re: Horn resp ed il subwoofer in tapped horn

Messaggio Da NOAIPROBLEMA Mar 14 Set 2010 - 19:14

R!ck ha scritto:NoAI Problema! Smile
A quali ti riferisci?
Ho fatto un'errore in effetti. Il progetto è di 30 litri circa...il cubetto con i peerless xls10+passivo.
Comunque non sono calcoli simulati...sono misure!

http://personal.inet.fi/private/zipman/shootout5/bk%20xls300pr%20mo.png

Io mi riferisco a questo progetto con il Perlees accordato con woofer passivo:

http://www.vikash.info/audio/xls10/design.asp

Il progetto (come specificato dal progettista) è per un cubo con misure interne di 32x32x32 cm...che equivalgono a 32,8 Lt lordi ...tolti tutti gli ingombri di woofer+passivo+rinforzi etc..a spanne siamo tra 22 e 25 (e rientra nella scelta progettuale.

Ho inserito tutti i suddetti parametri nel simulatore...e non ottengo nulla di mirabolante!!!
IL link che tu citi a testimonianza delle misure non deve trarti in inganno visto che parla di MOL (= Maximun Output Level) ...nella lingua di Dante significa che quella è la massima pressione sonora ottenibile ...quindi applicando la massima potenza sopportabile da quel sub prima che il cono finisca la corsa.

Evidentemente decenni di ascolto di tanto osannati minidiffusori ..lasciano basiti appena si mettono ad ascoltare qualcosa che scende un pò sotto i 60/70 hz.


NOAIPROBLEMA
NOAIPROBLEMA
Interessato
Interessato

Data d'iscrizione : 10.09.10
Numero di messaggi : 75
Località : VENETO
Impianto : Amplificatore X + Casse Y

Torna in alto Andare in basso

Horn resp ed il subwoofer in tapped horn - Pagina 2 Empty Re: Horn resp ed il subwoofer in tapped horn

Messaggio Da R!ck Mar 14 Set 2010 - 19:37

Qui gli stiamo inquinando il post ne parliamo di qua:

http://t-class.niceboard.org/diffusori-f7/un-altro-sub-con-i-peerless-xls10-spl-20hz-a-100db-t6487.htm
Sono interessato ai tuoi risultati cosa ottieni?

R!ck
Membro classe argento
Membro classe argento

Data d'iscrizione : 03.09.09
Numero di messaggi : 4987
Provincia : ---
Impianto : -------------

Torna in alto Andare in basso

Horn resp ed il subwoofer in tapped horn - Pagina 2 Empty Re: Horn resp ed il subwoofer in tapped horn

Messaggio Da NOAIPROBLEMA Mar 14 Set 2010 - 19:39

ah....dulcis in fundo...il passivo và a fine corsa con 120 watt a 20 Hz.....le cose migliorano un pò aggiungendo una massa di 200 gr. al passivo (fà scendere l'accordo)...ma resta imperativo un filtro passa alto con taglio netto sotto i 20 Hz
NOAIPROBLEMA
NOAIPROBLEMA
Interessato
Interessato

Data d'iscrizione : 10.09.10
Numero di messaggi : 75
Località : VENETO
Impianto : Amplificatore X + Casse Y

Torna in alto Andare in basso

Horn resp ed il subwoofer in tapped horn - Pagina 2 Empty Re: Horn resp ed il subwoofer in tapped horn

Messaggio Da R!ck Mar 14 Set 2010 - 19:51

NOAIPROBLEMA ha scritto:ah....dulcis in fundo...il passivo và a fine corsa con 120 watt a 20 Hz.....le cose migliorano un pò aggiungendo una massa di 200 gr. al passivo (fà scendere l'accordo)...ma resta imperativo un filtro passa alto con taglio netto sotto i 20 Hz

La massa consigliata anche da peerless era di 400/600gr sul passivo. Lo scopo è proprio di ottenere un box molto piccolo. Sarà di mol ma i 90db li tocca e a 20hz non mi preoccuperei troppo della distorsione
Veramente si può continuare di là?

R!ck
Membro classe argento
Membro classe argento

Data d'iscrizione : 03.09.09
Numero di messaggi : 4987
Provincia : ---
Impianto : -------------

Torna in alto Andare in basso

Horn resp ed il subwoofer in tapped horn - Pagina 2 Empty Re: Horn resp ed il subwoofer in tapped horn

Messaggio Da NOAIPROBLEMA Mar 14 Set 2010 - 19:55

mi son già spostato
NOAIPROBLEMA
NOAIPROBLEMA
Interessato
Interessato

Data d'iscrizione : 10.09.10
Numero di messaggi : 75
Località : VENETO
Impianto : Amplificatore X + Casse Y

Torna in alto Andare in basso

Horn resp ed il subwoofer in tapped horn - Pagina 2 Empty Materiale Innovativo per costruire casse tapped Horn?

Messaggio Da R!ck Mer 29 Set 2010 - 14:44

Costruire sub con i casseri del cemento non è molto originale. Come sapete esistono i sonotube. Però gli Italiani hanno creato dei sonotube di forme differenti tra cui quadrate e ottagonali e scanalate! Potrebbero essere sfruttati per fare delle casse molto economiche per sub! Una mano di bianco e tac le nuove colonne doriche del soggiorno nascondo un sub di unusitata putenza! Certo fa un pò scarface Hehe Hehe Hehe
Date un'occhiata:
http://www.pontarolo.com/ITA/pro-tub04aa.html
Sono di Pordenone

R!ck
Membro classe argento
Membro classe argento

Data d'iscrizione : 03.09.09
Numero di messaggi : 4987
Provincia : ---
Impianto : -------------

Torna in alto Andare in basso

Horn resp ed il subwoofer in tapped horn - Pagina 2 Empty Re: Horn resp ed il subwoofer in tapped horn

Messaggio Da NOAIPROBLEMA Mer 29 Set 2010 - 16:28

bella idea Rick...ma è tutto da verificare se sono utilizzabili. Se hanno utilizzato del polistirolo ricoperto da un sottile strato di carta non si può pensare che abbia la stessa resistenza alle vibrazioni dei sonotube (tutto cartone pressato).
Se poi invece di essere monolitici sono sezionati (come pare dai tratteggi) ..allora non si possono usare.....a meno che uno non decida di usarli come stampi per colate.
Certo che pi subentrano lavori particolari per i fissaggi....a quel punto esistono pure "cilindri" in multistrato ligneo (Pioppo).



NOAIPROBLEMA
NOAIPROBLEMA
Interessato
Interessato

Data d'iscrizione : 10.09.10
Numero di messaggi : 75
Località : VENETO
Impianto : Amplificatore X + Casse Y

Torna in alto Andare in basso

Horn resp ed il subwoofer in tapped horn - Pagina 2 Empty Re: Horn resp ed il subwoofer in tapped horn

Messaggio Da R!ck Mer 29 Set 2010 - 17:00

Vero! solo 3mm di spessore mi sa che non vanno bene!

R!ck
Membro classe argento
Membro classe argento

Data d'iscrizione : 03.09.09
Numero di messaggi : 4987
Provincia : ---
Impianto : -------------

Torna in alto Andare in basso

Horn resp ed il subwoofer in tapped horn - Pagina 2 Empty Re: Horn resp ed il subwoofer in tapped horn

Messaggio Da NOAIPROBLEMA Ven 1 Ott 2010 - 10:19

per chi fosse curioso ho inserito le foto dell'ennesimo mio Transflex, mascherato da panca (The Castle Sofa Sub ). Devo ancora fare le foto finali. Provvederò al più presto.

http://www.box.net/shared/w5kj345oos


Altrà novità il LaBelle...ma la tecnica non è comune al Tranflex qundi non mi dilungo con un "overtopic"
NOAIPROBLEMA
NOAIPROBLEMA
Interessato
Interessato

Data d'iscrizione : 10.09.10
Numero di messaggi : 75
Località : VENETO
Impianto : Amplificatore X + Casse Y

Torna in alto Andare in basso

Horn resp ed il subwoofer in tapped horn - Pagina 2 Empty Re: Horn resp ed il subwoofer in tapped horn

Messaggio Da bru.b Lun 25 Ott 2010 - 13:23

Ciao a tutti,
mi è stato chiesto di fare un calcolo su questo AP:
http://www.dynaudio.com/eng/auto/mobile/mw160gt.php

questi sono i risultati:

Horn resp ed il subwoofer in tapped horn - Pagina 2 Acquis31

Spessore pannelli 2cm.
bru.b
bru.b
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 29.07.09
Numero di messaggi : 1394
Località : Salüt Dal Piemunt
Provincia : Torino (Ivrea)
Impianto : Diffusori - La Satorique 3
Ampli - Line Magnetic LM-211 + 4xKT77
Streamer - Rasp 3 + Digione
Aune S6 Pro
Cavi - Aircom plus semibilanciati






Torna in alto Andare in basso

Horn resp ed il subwoofer in tapped horn - Pagina 2 Empty Re: Horn resp ed il subwoofer in tapped horn

Messaggio Da Jimmuzzo Lun 25 Ott 2010 - 17:56

Grazie bru.b... Wink

Quanto hai detto che riesce a scendere in questo modo?

Già , si potrebbe provare in un mobile di "fortuna"e vedere come suona... I see

Mi servirebbero le misure interne della tromba però...
Jimmuzzo
Jimmuzzo
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 26.04.10
Numero di messaggi : 1687
Località : Roma
Occupazione/Hobby : Giostraio DOC
Impianto : Ci vuole orecchio...

Torna in alto Andare in basso

Horn resp ed il subwoofer in tapped horn - Pagina 2 Empty Re: Horn resp ed il subwoofer in tapped horn

Messaggio Da bru.b Lun 25 Ott 2010 - 23:49

94 db @ 40Hz
97 db @ 50Hz => 97db @ 120Hz
94 Hz @ 140 Hz

Io o taglierei sopra i 120 Hz
potrebbe scendere di più ma aumenterebbe l'altezza.

Horn resp ed il subwoofer in tapped horn - Pagina 2 Acquis33
bru.b
bru.b
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 29.07.09
Numero di messaggi : 1394
Località : Salüt Dal Piemunt
Provincia : Torino (Ivrea)
Impianto : Diffusori - La Satorique 3
Ampli - Line Magnetic LM-211 + 4xKT77
Streamer - Rasp 3 + Digione
Aune S6 Pro
Cavi - Aircom plus semibilanciati






Torna in alto Andare in basso

Horn resp ed il subwoofer in tapped horn - Pagina 2 Empty Re: Horn resp ed il subwoofer in tapped horn

Messaggio Da Jimmuzzo Mar 26 Ott 2010 - 4:35

Perchè il mediobasso stà in quella posizione? scratch
Jimmuzzo
Jimmuzzo
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 26.04.10
Numero di messaggi : 1687
Località : Roma
Occupazione/Hobby : Giostraio DOC
Impianto : Ci vuole orecchio...

Torna in alto Andare in basso

Horn resp ed il subwoofer in tapped horn - Pagina 2 Empty Re: Horn resp ed il subwoofer in tapped horn

Messaggio Da bru.b Mar 26 Ott 2010 - 8:08

Rispecchia il progetto:
http://www.volvotreter.de/th.htm
bru.b
bru.b
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 29.07.09
Numero di messaggi : 1394
Località : Salüt Dal Piemunt
Provincia : Torino (Ivrea)
Impianto : Diffusori - La Satorique 3
Ampli - Line Magnetic LM-211 + 4xKT77
Streamer - Rasp 3 + Digione
Aune S6 Pro
Cavi - Aircom plus semibilanciati






Torna in alto Andare in basso

Horn resp ed il subwoofer in tapped horn - Pagina 2 Empty info scoop 15"

Messaggio Da dade980 Dom 30 Set 2012 - 15:50

Ciao son nuovo del forum, sto cercando di realizzare uno scoop bins con un cono da 15" marca faital 15HP1030 purtroppo non riesco a trovar nulla in rete.
Mi è stato consigliato l'uso di hornresp per le simulazioni...ma al contrario di come molti dicono (che è semplice) lo trovo assai complicato!
puoi aiutarmi??
Grazie davide.

dade980
Novizio
Novizio

Data d'iscrizione : 30.09.12
Numero di messaggi : 19
Località : milano
Impianto : Amplificatore X + Casse Y

Torna in alto Andare in basso

Horn resp ed il subwoofer in tapped horn - Pagina 2 Empty Re: Horn resp ed il subwoofer in tapped horn

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Torna in alto Andare in basso

Pagina 2 di 3 Precedente  1, 2, 3  Successivo

Torna in alto

- Argomenti simili


Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
