Re: Amplificatore in pura Classe "A" Single Ended (prima parte)
l'implementazione di gigi6c è stata abbastanza "volante" e, probabilmente, con un ali non adeguato (probably, sicuro è morto )x84andrea ha scritto:certo che si sente male...
un male nesessario, in qualsiasi (ribadisco il QUALSIASI) ampli (finale o pre) ad alimentazione singola..x84andrea ha scritto:il segnale passa per due condensatori... di cui uno elettrolitico... e già ho detto tutto...
se ti può consolare, Aloia dice che ciò non influisce, e dimostra (a modo suo ) che anche gli ampli dual-supply hanno un C enorme in serie al segnale (quello in parallelo all'alimentazione negativa)
controlla meglio lo schemax84andrea ha scritto:in oltre il segnale passa pure sul trimmer...
su su, abbi fede!x84andrea ha scritto:e allora ditelo che gli volete male...
nel 3d di HWU non ne parlavano malissimo... certo avrà i suoi limiti, chi non ne ha
è totalmente un altro progetto peròx84andrea ha scritto:Certo se si hanno solo questi componenti già è un buon risultato, ma si può fare di meglio, ad esempio utilizzando un mosfet... e un circuito d'ingresso con resistenza più alta.
mah... così fai passare il segnale d'uscita in 2 condensatori enormi e "critici" anzichè uno, avendo quindi il doppio di distorsione indotta da quei C..Fai una prova, prova a mettere in serie al condensatore di uscita un altro identico ma collegandolo con polarità opposta, cosi è come se diventa non polarizzato, certo non migliora molto, ma fare una prova costa poco :-)
oltretutto dovresti raddoppiarne i valori (quel C determina la minima frequenza riproducibile) quindi ulteriore peggioramento (più il C è grosso più lo sono i suoi parametri parassiti)
non serve un non-polarizzato in quel punto, è presente una tensione continua (quella di polarizzazione, bloccata appunto dal C) il collettore del BD243C non potrà mai per nessun motivo andare ad una tensione negativa rispetto massa
madqwerty- Moderatore
- Data d'iscrizione : 11.12.08
Numero di messaggi : 6279
Località : Chivasso (TO)
Occupazione/Hobby : IT
Impianto : Powered by T-Forum :-)
Re: Amplificatore in pura Classe "A" Single Ended (prima parte)
effettivamente il cond di uscita non può andare sotto, non serve metterne un altro ma...
certo poi ogni scarafone è bello a mamma sua :-)
Forse sono stato troppo critico...
certo poi ogni scarafone è bello a mamma sua :-)
Forse sono stato troppo critico...
x84andrea- Appassionato
- Data d'iscrizione : 18.05.10
Numero di messaggi : 473
Località : torino
Provincia : comodamente rivoltoso
Occupazione/Hobby : ingegnere cosi per dire
Impianto : buona parte fatta con le mie mani!
Re: Amplificatore in pura Classe "A" Single Ended (prima parte)
se ti può consolare, Aloia dice che ciò non influisce, e dimostra (a modo suo) che anche gli ampli dual-supply hanno un C enorme in serie al segnale (quello in parallelo all'alimentazione negativa)

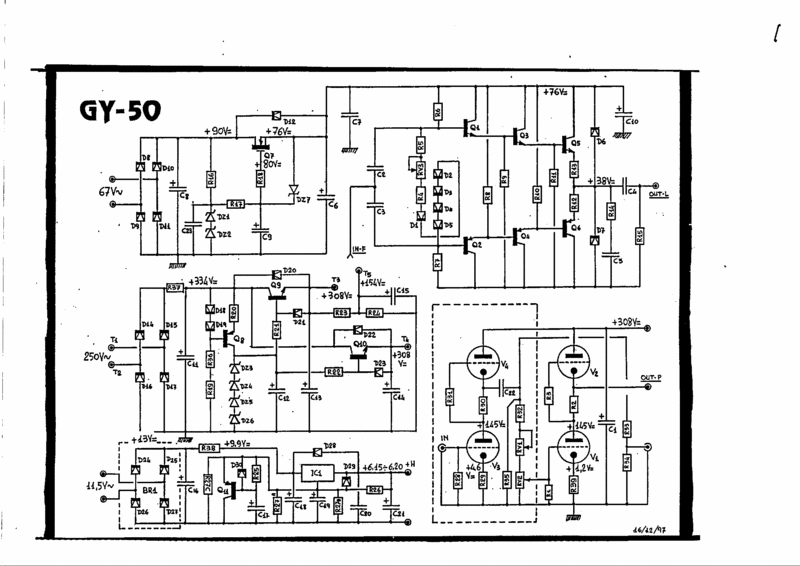

Aloia è un grande. Il suo ampli ibrido GY-50 è ad alimentazione singola con condensatore d'uscita e suona benissimo!!!
Re: Amplificatore in pura Classe "A" Single Ended (prima parte)
vedremo (nel senso che se recupero un trafo adatto, mi sa che accetto la gentile offerta di Gigi e gli recupero i componenti che avanzano, così vedo da me come funge )x84andrea ha scritto:certo poi ogni scarafone è bello a mamma sua :-)
Forse sono stato troppo critico...
conosco gli articoli sul GY-50 a memoriaMaurArte ha scritto:
Aloia è un grande. Il suo ampli ibrido GY-50 è ad alimentazione singola con condensatore d'uscita e suona benissimo!!!
quello stadio finale a transistor mi ha fatto e continua a farmi una gran gran gola
madqwerty- Moderatore
- Data d'iscrizione : 11.12.08
Numero di messaggi : 6279
Località : Chivasso (TO)
Occupazione/Hobby : IT
Impianto : Powered by T-Forum :-)
Re: Amplificatore in pura Classe "A" Single Ended (prima parte)
e non ci sono manco impicci di cc sugli altoparlanti e non servono protezioni
piero7- Membro classe oro
- Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :
Re: Amplificatore in pura Classe "A" Single Ended (prima parte)
agli amici del forum
Innanzi tutto grazie per i preziosi interventi.
Vorrei semplicemente farvi notare qui su
http://www.hwupgrade.it/forum/showthread.php?t=1713010
che la discussione di questo ampli e' partita da ben 2 anni marzo 2008
ed hanno scritto di tutto.
Mi sono semplicemente accorto che lo schema fornitomi dal mio amico era presente su qul forum.
Vi assicuro che ho provato di tutto in particolare ho ben 5 alimentatori di cui l'ultimo arrivato e' un bestione di swit 24 zero 24 8A, variabile, altri 2 swit sempre variabili da 15 a 24 senza lo zero, e due alimentatori ultra lineari con trafo da 24 ZERO 24 6A ma suona sempre male.
Un cenno sul condensatore di uscita, è essenziale per evitare la continua in uscita sugli AP.
Innanzi tutto grazie per i preziosi interventi.
Vorrei semplicemente farvi notare qui su
http://www.hwupgrade.it/forum/showthread.php?t=1713010
che la discussione di questo ampli e' partita da ben 2 anni marzo 2008
ed hanno scritto di tutto.
Mi sono semplicemente accorto che lo schema fornitomi dal mio amico era presente su qul forum.
Vi assicuro che ho provato di tutto in particolare ho ben 5 alimentatori di cui l'ultimo arrivato e' un bestione di swit 24 zero 24 8A, variabile, altri 2 swit sempre variabili da 15 a 24 senza lo zero, e due alimentatori ultra lineari con trafo da 24 ZERO 24 6A ma suona sempre male.
Un cenno sul condensatore di uscita, è essenziale per evitare la continua in uscita sugli AP.
gigi6c- Membro classe bronzo
- Data d'iscrizione : 22.10.10
Numero di messaggi : 1967
Località : MARINA DI GINOSA (TA)
Provincia : DIREI RU-MORE PIU CHE UMORE
Occupazione/Hobby : ASPIRANTE RIVOLUZIONARIO
Impianto : NU CASIN,
CASA=NON C'E' L'HO PIU'!!!!!!!!!
UFF.099-8495112(CHIAMATEMI TUTTI QUI COSÌ NON FACCIO UNA MAZZA)
scottiluigi@quipo.it
Re: Amplificatore in pura Classe "A" Single Ended (prima parte)
leggerò per benino anche quel 3d (finora letto un po' di fretta)
gigi, l'alimentazione che indichi nello schema è molto variabile (12-30 V) ti risulta che ci sia una tensione "ideale" per questo ampli, o si può fare un po' come si vuole?
gigi, l'alimentazione che indichi nello schema è molto variabile (12-30 V) ti risulta che ci sia una tensione "ideale" per questo ampli, o si può fare un po' come si vuole?
madqwerty- Moderatore
- Data d'iscrizione : 11.12.08
Numero di messaggi : 6279
Località : Chivasso (TO)
Occupazione/Hobby : IT
Impianto : Powered by T-Forum :-)
Re: Amplificatore in pura Classe "A" Single Ended (prima parte)
A suo tempo ho letto tutta la discussione originale, per l'alimentazione c'è una certa libertà in quanto funziona senza problemi con varie tensioni (da un minimo di 12V ad un massimo di 30-35V), più si aumenta la tensione più aumenta la potenza massima erogabile, ma anche la potenza dissipata (che essendo un classe A è costante, indipendentemente dal carico) per cui serve dimensionare generosamente i dissipatori.
Oltre a questo progetto vorrei segnalare anche:
- Autocostruzione Mini Amplificatore in CLASSE A per PC
- Costruire un amply classe A 10W a 50 euro
Oltre a questo progetto vorrei segnalare anche:
- Autocostruzione Mini Amplificatore in CLASSE A per PC
- Costruire un amply classe A 10W a 50 euro
Mantis-89- Membro classe bronzo
- Data d'iscrizione : 29.04.10
Numero di messaggi : 1603
Località : *
Impianto : *
Re: Amplificatore in pura Classe "A" Single Ended (prima parte)
scusate la domanda, ma alimentando l'ampli con una tensione a caso, ricompresa tra quelle indicate, non vanno a farsi friggere tutte le curve di polarizzazione?
aris69- Membro classe bronzo
- Data d'iscrizione : 31.03.09
Numero di messaggi : 1441
Località : Molise
Provincia : tutto OK!!!
Occupazione/Hobby : Treasure Hunters
Impianto : in firma
Re: Amplificatore in pura Classe "A" Single Ended (prima parte)
Probabilmente è spiegato nella discussione originale, ora non ricordo bene
Mantis-89- Membro classe bronzo
- Data d'iscrizione : 29.04.10
Numero di messaggi : 1603
Località : *
Impianto : *
Re: Amplificatore in pura Classe "A" Single Ended (prima parte)
gigi, l'alimentazione che indichi nello schema è molto variabile (12-30 V) ti risulta che ci sia una tensione "ideale" per questo ampli, o si può fare un po' come si vuole?
Io l'ho alimentato dai 12V sino ai 30V, passando per i 18V 24V ecc,
Il risultato e' stato che aumentanto l'alimentazione il risultato peggiorava in presenza di dissipatori non adeguati.
In buona sostanza , l'ampli alimentato con 12V comincia a suonare con i transistor montati su dissipatori non tanto grandi.Aumentanto sino ai 30 V per i primi secondi suona come a 12V ma poi il suono peggiora con l'aumentare della temperatura dei Tr, che non riescono a dissipare tutto il calore prodotto sui dissipatori piccoli.Questo e' un dato molto ovvio ma volevo sperimentarlo.
PS non ho ancora ricevuto nessuna accettazione al mio invito di realizzare l'ampli in questione.
RIPETO: SPESE DEI COMPONENTI, E SPEDIZIONE A MIO CARICO.
gigi6c- Membro classe bronzo
- Data d'iscrizione : 22.10.10
Numero di messaggi : 1967
Località : MARINA DI GINOSA (TA)
Provincia : DIREI RU-MORE PIU CHE UMORE
Occupazione/Hobby : ASPIRANTE RIVOLUZIONARIO
Impianto : NU CASIN,
CASA=NON C'E' L'HO PIU'!!!!!!!!!
UFF.099-8495112(CHIAMATEMI TUTTI QUI COSÌ NON FACCIO UNA MAZZA)
scottiluigi@quipo.it
Re: Amplificatore in pura Classe "A" Single Ended (prima parte)
Per la rabbia ho voluto approfondire gli ampli del GRANDE L. Linsley Hood, partendo da questo http://www.tcaas.btinternet.co.uk/jlh1969.pdf
Gli ampli proposti dagli amici degli altri forum sono delle interpretazioni, lasciatemi passare il termine "GREZZE" degli schemi originari, in prima istanza per la componentistica usata dal Grande Hood, che usava i MJ480 della MOTOROLA, e i 2N3906 leggetevi i dati dei TR originali e confrontateli con i vari TIP e BC usati dai nostri amici.
Quell'ampli da 10W € 50 l'ho realizzato tempo fa con delusione.
Inoltre grande IMPORTANZA viene data all'alimentazione, che non è lasciata alla libera interpretazione del realizzatore ma deve essere ben definita con tolleranze dell'ordine dello 0,5%.
Su questa cosa ha pienamente ragione ARI quando dice che vanno a farsi friggere tutte le curve di polarizzazone!!!!!!
Allora ho deciso, di realizzare fedelmente l'ampli originale del GRANDE, con i componenti originali e le varie tensioni, e vedremo.
Alla prossima.
Gli ampli proposti dagli amici degli altri forum sono delle interpretazioni, lasciatemi passare il termine "GREZZE" degli schemi originari, in prima istanza per la componentistica usata dal Grande Hood, che usava i MJ480 della MOTOROLA, e i 2N3906 leggetevi i dati dei TR originali e confrontateli con i vari TIP e BC usati dai nostri amici.
Quell'ampli da 10W € 50 l'ho realizzato tempo fa con delusione.
Inoltre grande IMPORTANZA viene data all'alimentazione, che non è lasciata alla libera interpretazione del realizzatore ma deve essere ben definita con tolleranze dell'ordine dello 0,5%.
Su questa cosa ha pienamente ragione ARI quando dice che vanno a farsi friggere tutte le curve di polarizzazone!!!!!!
Allora ho deciso, di realizzare fedelmente l'ampli originale del GRANDE, con i componenti originali e le varie tensioni, e vedremo.
Alla prossima.
gigi6c- Membro classe bronzo
- Data d'iscrizione : 22.10.10
Numero di messaggi : 1967
Località : MARINA DI GINOSA (TA)
Provincia : DIREI RU-MORE PIU CHE UMORE
Occupazione/Hobby : ASPIRANTE RIVOLUZIONARIO
Impianto : NU CASIN,
CASA=NON C'E' L'HO PIU'!!!!!!!!!
UFF.099-8495112(CHIAMATEMI TUTTI QUI COSÌ NON FACCIO UNA MAZZA)
scottiluigi@quipo.it
Re: Amplificatore in pura Classe "A" Single Ended (prima parte)
già è molto meglio, ci sono pure un paio di trucchetti da vecchio volpone sul driver e sul primo transistor, questo si che già si può dire ben progettare, quelli erano anni d'oro... con gente che si metteva a tavolino e poi in laboratorio con il saldatore e orecchie....
In ogni casa per l'alimentazione usa li zener, non il potenziometro...
forse da questo qualcosa in più ci ottieni!!!
In ogni casa per l'alimentazione usa li zener, non il potenziometro...
forse da questo qualcosa in più ci ottieni!!!
x84andrea- Appassionato
- Data d'iscrizione : 18.05.10
Numero di messaggi : 473
Località : torino
Provincia : comodamente rivoltoso
Occupazione/Hobby : ingegnere cosi per dire
Impianto : buona parte fatta con le mie mani!
Re: Amplificatore in pura Classe "A" Single Ended (prima parte)
io ce l'ho "in sospeso" ho iniziato ieri a mettere in piedi la simulazione su LTspice,gigi6c ha scritto:PS non ho ancora ricevuto nessuna accettazione al mio invito di realizzare l'ampli in questione.
RIPETO: SPESE DEI COMPONENTI, E SPEDIZIONE A MIO CARICO.
questo progetto ha molti punti "oscuri" (tensione di alimentazione estremamente variabile, come anche la polarizzazione del primo stadio tramite quell'enorme potenziomento da 220K) e vorrei prima "districare la matassa" con la simulazione,
conscio dei limiti di tale approccio..
madqwerty- Moderatore
- Data d'iscrizione : 11.12.08
Numero di messaggi : 6279
Località : Chivasso (TO)
Occupazione/Hobby : IT
Impianto : Powered by T-Forum :-)
Re: Amplificatore in pura Classe "A" Single Ended (prima parte)
PER IL GURU MAD
RIPETO: SPESE DEI COMPONENTI, E SPEDIZIONE A MIO CARICO.[/quote]
io ce l'ho "in sospeso" ho iniziato ieri a mettere in piedi la simulazione su LTspice,
MAD, ho letto il tuo mess privato ma non posso accettare SOPRATUTTO DA TE, la tua gentile offerta di contributo sulle spese, cqm ringraziandoti della tua sensibilità ed educazione.
E' solo che grazie al mio lavoro, ho un cliente che vende componenti elettronici, me li passa a low-coast.
Ieri ho fatto partire il primo pacchettino per l'amico GIOVY che ha preso l'impegno di realizzare l'ampli in questione e postare il tutto sulla realizzazione, impressioni ecc.ecc.
Sono sicuro che farai lo stesso.
Mandami pure il tuo indirizzo in pe privata e ti invio i componenti. Solo una piccola nota, se sei d'accordo ti invio oltre ai TIP142 degli equvalenti BDW93 ne ho solo 4 sono nuovi e non gli ho provati al posto dei tip, ma dai loro dati mi sembra che sono migliori dei TIP, così sarai tu il primo a provarli.Come ho detto all'amico GIOVY mando tutti i componenti per realizzare lo schema originale con la controreazione, c'è qualche resistenza in +, mentre per realizzare quello senza controreazione c'è da togliere 2 resistenze ed aggiungere una da 680 h che al momento mi manca ma se questa mattina sono arrivate nel negozio del mio amico ti mando anche quella.
FAMMI SAPERE.
RIPETO: SPESE DEI COMPONENTI, E SPEDIZIONE A MIO CARICO.[/quote]
io ce l'ho "in sospeso" ho iniziato ieri a mettere in piedi la simulazione su LTspice,
MAD, ho letto il tuo mess privato ma non posso accettare SOPRATUTTO DA TE, la tua gentile offerta di contributo sulle spese, cqm ringraziandoti della tua sensibilità ed educazione.
E' solo che grazie al mio lavoro, ho un cliente che vende componenti elettronici, me li passa a low-coast.
Ieri ho fatto partire il primo pacchettino per l'amico GIOVY che ha preso l'impegno di realizzare l'ampli in questione e postare il tutto sulla realizzazione, impressioni ecc.ecc.
Sono sicuro che farai lo stesso.
Mandami pure il tuo indirizzo in pe privata e ti invio i componenti. Solo una piccola nota, se sei d'accordo ti invio oltre ai TIP142 degli equvalenti BDW93 ne ho solo 4 sono nuovi e non gli ho provati al posto dei tip, ma dai loro dati mi sembra che sono migliori dei TIP, così sarai tu il primo a provarli.Come ho detto all'amico GIOVY mando tutti i componenti per realizzare lo schema originale con la controreazione, c'è qualche resistenza in +, mentre per realizzare quello senza controreazione c'è da togliere 2 resistenze ed aggiungere una da 680 h che al momento mi manca ma se questa mattina sono arrivate nel negozio del mio amico ti mando anche quella.
FAMMI SAPERE.
gigi6c- Membro classe bronzo
- Data d'iscrizione : 22.10.10
Numero di messaggi : 1967
Località : MARINA DI GINOSA (TA)
Provincia : DIREI RU-MORE PIU CHE UMORE
Occupazione/Hobby : ASPIRANTE RIVOLUZIONARIO
Impianto : NU CASIN,
CASA=NON C'E' L'HO PIU'!!!!!!!!!
UFF.099-8495112(CHIAMATEMI TUTTI QUI COSÌ NON FACCIO UNA MAZZA)
scottiluigi@quipo.it
Re: Amplificatore in pura Classe "A" Single Ended (prima parte)
urca, gentilissimo Gigi, grazie mille per la succosa offerta !
provvedo con l'indirizzo via PM
provvedo con l'indirizzo via PM
madqwerty- Moderatore
- Data d'iscrizione : 11.12.08
Numero di messaggi : 6279
Località : Chivasso (TO)
Occupazione/Hobby : IT
Impianto : Powered by T-Forum :-)
Re: Amplificatore in pura Classe "A" Single Ended (prima parte)
gigi6c, mi accodo a chi già ha richiesto i componenti per realizzarlo, anche se sono nuovo e magari non hai fiducia ......
alessi89- Membro di riguardo
- Data d'iscrizione : 08.12.10
Numero di messaggi : 575
Località : latina
Provincia : boo
Re: Amplificatore in pura Classe "A" Single Ended (prima parte)
non ho ancora nemmeno i componenti, che già l'ho tweakkato
se ci riesco (e se funziona ) questa sarà la mia variante
se ci riesco (e se funziona ) questa sarà la mia variante
madqwerty- Moderatore
- Data d'iscrizione : 11.12.08
Numero di messaggi : 6279
Località : Chivasso (TO)
Occupazione/Hobby : IT
Impianto : Powered by T-Forum :-)
Re: Amplificatore in pura Classe "A" Single Ended (prima parte)
meglio tardi che mai
ho ricevuto i componenti e mi ci son divertito,
un po' con LTspice,
un po' su internet a ripassare come si polarizzano i bjt,
e giustamente un po' anche dal vivo
nel circuito qui sopra il 2N2222 è un po' tirato per il collo e non lo consiglio, anche se tiene per brevi prove, e serve taaanto alluminio per i finali
cercando ipotetici 10W max di potenza su 8ohm,
con caratteristiche decenti in ingresso (sensibilità e impedenza) e una polarizzazione più "classic", sono giunto qui :
impedenza di ingresso circa 10K (su LTspice, non misurata dal vivo ma sembra verosimile) amplifica circa 5.5 volte (dal vivo) e necessita di 1.5V in ingresso..
R2 è un trimmer multigiri, per portare la tensione su C1 a circa 13V,
R5 regola la corrente a riposo, che ovviamente determina la corrente max erogabile sul carico (se prima non finisce la dinamica di tensione fornita da Q1)
e questo il mostriciattolo demo abbozzato
1.4A di bias sono stati ottenuti ponendo R5=2.1Kohm , purtoppo è all'incirca il massimo pretendibile da quei dissipatori,
se usati in quel modo (singoli non mi danno sicurezza oltre a 1A )
pesano 225g. l'uno ed erano dissipatori da pentium4 prime serie, riciclo rulez
beh che dire, funziona
ed è pure alimentato da un terribile switching, di generose prestazioni, altrettantamente di recupero
to be continued
e continua sì, visto il recente investimento di 15euri per un dissi da 2 kili e mezzo
p.s. STENDING OVESCION PER GIGI che mi ha spedito completamente for-free tutto il necessario e anche di più , con un confezionamento tanto amorevole da non volerlo aprire mitico !!!!!! grazie millemila
ho ricevuto i componenti e mi ci son divertito,
un po' con LTspice,
un po' su internet a ripassare come si polarizzano i bjt,
e giustamente un po' anche dal vivo
nel circuito qui sopra il 2N2222 è un po' tirato per il collo e non lo consiglio, anche se tiene per brevi prove, e serve taaanto alluminio per i finali
cercando ipotetici 10W max di potenza su 8ohm,
con caratteristiche decenti in ingresso (sensibilità e impedenza) e una polarizzazione più "classic", sono giunto qui :
impedenza di ingresso circa 10K (su LTspice, non misurata dal vivo ma sembra verosimile) amplifica circa 5.5 volte (dal vivo) e necessita di 1.5V in ingresso..
R2 è un trimmer multigiri, per portare la tensione su C1 a circa 13V,
R5 regola la corrente a riposo, che ovviamente determina la corrente max erogabile sul carico (se prima non finisce la dinamica di tensione fornita da Q1)
e questo il mostriciattolo demo abbozzato
1.4A di bias sono stati ottenuti ponendo R5=2.1Kohm , purtoppo è all'incirca il massimo pretendibile da quei dissipatori,
se usati in quel modo (singoli non mi danno sicurezza oltre a 1A )
pesano 225g. l'uno ed erano dissipatori da pentium4 prime serie, riciclo rulez
beh che dire, funziona
ed è pure alimentato da un terribile switching, di generose prestazioni, altrettantamente di recupero
to be continued
e continua sì, visto il recente investimento di 15euri per un dissi da 2 kili e mezzo
p.s. STENDING OVESCION PER GIGI che mi ha spedito completamente for-free tutto il necessario e anche di più , con un confezionamento tanto amorevole da non volerlo aprire mitico !!!!!! grazie millemila
madqwerty- Moderatore
- Data d'iscrizione : 11.12.08
Numero di messaggi : 6279
Località : Chivasso (TO)
Occupazione/Hobby : IT
Impianto : Powered by T-Forum :-)
Re: Amplificatore in pura Classe "A" Single Ended (prima parte)
è un bel progettino, semplice semplice, quasi quasi mi ci butto :asd:
dite che un PCB si può fare? chi è bravo a farli? insomma.. chi lo fa?
anche se forse visti i pochi componenti... si potrebbe anche optare per un montaggio in aria?
dite che un PCB si può fare? chi è bravo a farli? insomma.. chi lo fa?
anche se forse visti i pochi componenti... si potrebbe anche optare per un montaggio in aria?
Easlay- Membro di riguardo
- Data d'iscrizione : 12.02.10
Numero di messaggi : 864
Località : Bolzano
Provincia : come la pece...
Impianto : TA2020 MKIII Helder modificato
Bufferino/Pre Helder con 12AU7 modificato
Ciare H02 autocostruite
Cavi autocostruiti
Re: Amplificatore in pura Classe "A" Single Ended (prima parte)
Caro Mad di nulla, la tua gentilezza prima e la tua grande preparazione poi,meritano questo ed altro. E' un po come regalare una harley ad un vero customista.
Cqm complimentoni, sul formu dove discutono da 2 anni di questo progetto non si erano spiantati da 0,5 - 0,6A di bias.
Solo una domanda, ma il trimmer originale da 220k è stato da te sostituito con la R5 FISSA ?. Mi fai capire che questo schema deve essere necessariamente alimentato a 24V con quella resistenza.Se cambiamo i V dell'alimentazione dobbiamo ridetermiare sicuramente R5.
Dove hai preso il dissipatore da 2kili a 15 euri.Ti invio la moneta magari me ne prendi un paio anche a me.
BRAVISSIMO ANCORA
Cqm complimentoni, sul formu dove discutono da 2 anni di questo progetto non si erano spiantati da 0,5 - 0,6A di bias.
Solo una domanda, ma il trimmer originale da 220k è stato da te sostituito con la R5 FISSA ?. Mi fai capire che questo schema deve essere necessariamente alimentato a 24V con quella resistenza.Se cambiamo i V dell'alimentazione dobbiamo ridetermiare sicuramente R5.
Dove hai preso il dissipatore da 2kili a 15 euri.Ti invio la moneta magari me ne prendi un paio anche a me.
BRAVISSIMO ANCORA
gigi6c- Membro classe bronzo
- Data d'iscrizione : 22.10.10
Numero di messaggi : 1967
Località : MARINA DI GINOSA (TA)
Provincia : DIREI RU-MORE PIU CHE UMORE
Occupazione/Hobby : ASPIRANTE RIVOLUZIONARIO
Impianto : NU CASIN,
CASA=NON C'E' L'HO PIU'!!!!!!!!!
UFF.099-8495112(CHIAMATEMI TUTTI QUI COSÌ NON FACCIO UNA MAZZA)
scottiluigi@quipo.it
Re: Amplificatore in pura Classe "A" Single Ended (prima parte)
VISTO GLI SVILUPPI PENSO CHE QUESTO T MERITI DI ESSERE SPOSTATO NELLA SEZ DIY, C'E' QUALCHE AMMINISTRATORE-MODERATORE COSI VOLENTEROSO?
GRAZIE
GRAZIE
gigi6c- Membro classe bronzo
- Data d'iscrizione : 22.10.10
Numero di messaggi : 1967
Località : MARINA DI GINOSA (TA)
Provincia : DIREI RU-MORE PIU CHE UMORE
Occupazione/Hobby : ASPIRANTE RIVOLUZIONARIO
Impianto : NU CASIN,
CASA=NON C'E' L'HO PIU'!!!!!!!!!
UFF.099-8495112(CHIAMATEMI TUTTI QUI COSÌ NON FACCIO UNA MAZZA)
scottiluigi@quipo.it
Re: Amplificatore in pura Classe "A" Single Ended (prima parte)
montato come da progetto originale su H.U. e alimentato con 2 switch da 24v/2A tenuti al minimo intorno ai 21/22v.
e' un ampli che per quello che mi e' costato da parecchie soddisfazioni.
potrebbe dare qualcosa di piu' con una alimentazione piu' adeguata, con quella che uso io sono al limite del clipping.
e' un ampli che per quello che mi e' costato da parecchie soddisfazioni.
potrebbe dare qualcosa di piu' con una alimentazione piu' adeguata, con quella che uso io sono al limite del clipping.
Re: Amplificatore in pura Classe "A" Single Ended (prima parte)
certo che si sente male... il segnale passa per due condensatori... di
cui uno elettrolitico... e già ho detto tutto... in oltre il segnale
passa pure sul trimmer... e allora ditelo che gli volete male...
Re: Amplificatore in pura Classe "A" Single Ended (prima parte)
HO visto il tuo ampli sull'altro forum.
Cqm Complimenti.
Il progetto originale con il 2n2222 ed il trimmer l'ampli non supera i 4- 5W, ma con la configurazione dell' ING.MAD va che è una meraviglia.
Posto il circuito che ho ridisegnato per il mio pargolo Gabri 12 anni che ha realizzato un canale e si appresta a realizzare l'altro.
Cqm Complimenti.
Il progetto originale con il 2n2222 ed il trimmer l'ampli non supera i 4- 5W, ma con la configurazione dell' ING.MAD va che è una meraviglia.
Posto il circuito che ho ridisegnato per il mio pargolo Gabri 12 anni che ha realizzato un canale e si appresta a realizzare l'altro.
gigi6c- Membro classe bronzo
- Data d'iscrizione : 22.10.10
Numero di messaggi : 1967
Località : MARINA DI GINOSA (TA)
Provincia : DIREI RU-MORE PIU CHE UMORE
Occupazione/Hobby : ASPIRANTE RIVOLUZIONARIO
Impianto : NU CASIN,
CASA=NON C'E' L'HO PIU'!!!!!!!!!
UFF.099-8495112(CHIAMATEMI TUTTI QUI COSÌ NON FACCIO UNA MAZZA)
scottiluigi@quipo.it
Pagina 2 di 40 • 1, 2, 3 ... 21 ... 40
Argomenti simili
» Amplificatore in pura Classe "A" Single Ended (seconda parte)
» Amplificatore in pura Classe "A" Single Ended (terza parte)
» Amplificatore in pura Classe "A" Single Ended (Quinta parte)
» Amplificatore in pura Classe "A" Single Ended (quarta parte)
» Amplificatore Classe A a transistor PNP single ended MINIMALSIT
» Amplificatore in pura Classe "A" Single Ended (terza parte)
» Amplificatore in pura Classe "A" Single Ended (Quinta parte)
» Amplificatore in pura Classe "A" Single Ended (quarta parte)
» Amplificatore Classe A a transistor PNP single ended MINIMALSIT
Pagina 2 di 40
Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
Oggi alle 8:11 Da Quaiozi!
» Regalo giradischi per mia moglie
Oggi alle 7:50 Da Fabiolydia
» Consiglio su cavi di potenza
Oggi alle 5:05 Da AndreaCD
» AMPLIFICATORE INTEGRATO AERON A-100
Oggi alle 1:03 Da Gabriele1
» Problema collegamento registratori OTARI
Ieri alle 22:38 Da valterneri
» AMPLIFICATORI INTEGRATI TECHNICS SUA-900 E YAMAHA AS701:
Ieri alle 20:05 Da arthur dent
» Impiantino da pezzi recuperati - Wharfdale Alientek Onkyo consigli
Ieri alle 16:55 Da Marco Ravich
» Consiglio acquisto prime cuffie Hi-End
Ieri alle 11:59 Da rinorho
» I bar in cui si ascolta la musica come si deve
Mer 20 Nov 2024 - 22:45 Da handros
» Diffusori amplificati piccoli
Mer 20 Nov 2024 - 22:42 Da handros
» Vorrei cambiare impianto, budget 3000 euro
Mer 20 Nov 2024 - 21:38 Da Fabietto68+
» Info su Dac+Amp portatile sotto i 200€ - Cuffie in possesso: Sennheiser MOMENTUM 4 Wireless
Mer 20 Nov 2024 - 19:08 Da giucam61
» TD 160 MOTORE
Mar 19 Nov 2024 - 19:12 Da morgana90
» Quale giradischi vintage?
Mar 19 Nov 2024 - 9:19 Da Quaiozi!
» Perché un DAC esterno non funziona con un uscita SACD da un Marantz
Mar 19 Nov 2024 - 8:53 Da Marco Ravich
» (RG) QED Reference Optical Quartz da 0.6m - 60€ +SS
Lun 18 Nov 2024 - 20:44 Da Darios8
» (RG) Audioquest Chicago RCA da 1m - 60€ +SS
Lun 18 Nov 2024 - 20:41 Da Darios8
» (RG) Audioquest King Cobra RCA da 0.5m - 80€ +SS
Lun 18 Nov 2024 - 20:39 Da Darios8
» (RG) Vendo NAD C 538 - 230€ +SS
Lun 18 Nov 2024 - 20:38 Da Darios8
» (RG) Vendo Teac UD-301 - 250€ + SS
Lun 18 Nov 2024 - 20:37 Da Darios8
» diffusori monitor audio platinum 100 3g
Lun 18 Nov 2024 - 15:22 Da fritznet
» RME Multiface 2 + scheda PCIe 380€
Lun 18 Nov 2024 - 14:43 Da fritznet
» The lamb lise down on broadway
Lun 18 Nov 2024 - 12:09 Da Quaiozi!
» problema autoradio fiat punto grande con sub della casa madre
Lun 18 Nov 2024 - 9:13 Da amineruu
» Pioneer N50A lettore di rete
Dom 17 Nov 2024 - 12:32 Da mauretto
» Biamplificazione con subwoofer mono
Dom 17 Nov 2024 - 9:40 Da Zio
» Consigli Yamaha m2 + pre amp c4
Sab 16 Nov 2024 - 18:43 Da arthur dent
» RME RPM vendesi
Sab 16 Nov 2024 - 16:55 Da fritznet
» thorens td 145 mkII help
Ven 15 Nov 2024 - 10:24 Da philball1959
» Che musica ascoltate in questo momento?
Gio 14 Nov 2024 - 15:41 Da ste-65
