Re: Sure electronics TK2050 le MODIFICHE

Da MaurArte Sab 6 Giu 2009 - 17:32

Ho anche trovato una scatolina metallica dove mettere le bobine d'uscita per minimizzare le interferenze...Esagero?

Da pallapippo Sab 6 Giu 2009 - 17:44

MaurArte ha scritto:Ho anche trovato una scatolina metallica dove mettere le bobine d'uscita per minimizzare le interferenze...Esagero?

La scatolina è mica questa?

Sure electronics TK2050 le MODIFICHE - Pagina 3 293_b10

P.s.; non la vendono all'Hifi 2000, ma qui Shocked

Fine OT

Da K8 Sab 6 Giu 2009 - 18:07

MaurArte ha scritto:Ho anche trovato una scatolina metallica dove mettere le bobine d'uscita per minimizzare le interferenze...Esagero?

..!

Da Barone Rosso Sab 6 Giu 2009 - 18:20

MaurArte ha scritto:Sto continuando l'azione demolitrice.
Vorrei togliere tutto quello che hanno messo quelli della Sure sul segnale e per questo ho eliminato il blocco di resistense e condensatori che stanno tra TC2000 e TP2050. Le resistenze in sostituzione sono Holco all'1% e i condensatori mica/argento militari.
Tutto il blocco centrale , gli ingressi (entrerò direttamente a valle della resistenza da 22K prima del piedino di ingresso del TC2000), i condensatori dello stabilizzatore da 5V (tantalio liquido militari) verranno posizionati su schedina millefori posta sopra allo stampato.
Anche l'uscita verrà montata su millefori sostituendo tutto quello che è presente sul segnale dopo i chip di potenza
Il raffreddamento verrà assicurato da una squadretta di alluminio ad L dello spessore di 3mm alla cui estremità verrà fissato adeguato dissipatore.
Se poi anche così non dovesse piacermi...

Io andrei passo passo giusto per capire dove stanno i problemi.
Ma voglio vedere che cosa tiri fuori Very Happy

Poi col costo dei componenti ci si può comprare un virtue two nuovo e impacchettato Kiss

Da wincenzo Sab 6 Giu 2009 - 18:24

Sto continuando l'azione demolitrice.
Vorrei togliere tutto quello che hanno messo quelli della Sure sul segnale e per questo ho eliminato il blocco di resistense e condensatori che stanno tra TC2000 e TP2050. Le resistenze in sostituzione sono Holco all'1% e i condensatori mica/argento militari.
Tutto il blocco centrale , gli ingressi (entrerò direttamente a valle della resistenza da 22K prima del piedino di ingresso del TC2000), i condensatori dello stabilizzatore da 5V (tantalio liquido militari) verranno posizionati su schedina millefori posta sopra allo stampato.
Anche l'uscita verrà montata su millefori sostituendo tutto quello che è presente sul segnale dopo i chip di potenza
Il raffreddamento verrà assicurato da una squadretta di alluminio ad L dello spessore di 3mm alla cui estremità verrà fissato adeguato dissipatore.

Rosico d'invidia! Crying or Very sad

bel lavoraccio mi sa che ne verrà fuori il miglior ampli mai realizzato intorno al TK2050 Dribbling

Da bonghittu Sab 6 Giu 2009 - 19:02

Barone Rosso ha scritto:
Poi col costo dei componenti ci si può comprare un virtue two nuovo e impacchettato

Ma anche la tua va cosi' male?!?!?
Comincio a preoccuparmi per il mio udito Sad

Lungi dal pensare che sia perfetta ovviamente
ma la trovo molto equilibrata con le Mosscade.
Diciamo che da qualche distanza al T-Amp senza
i limiti dovuti alla scarsa potenza.

Da Barone Rosso Sab 6 Giu 2009 - 19:08

bonghittu ha scritto:
Barone Rosso ha scritto:
Poi col costo dei componenti ci si può comprare un virtue two nuovo e impacchettato

Ma anche la tua va cosi' male?!?!?
Comincio a preoccuparmi per il mio udito

Lungi dal pensare che sia perfetta ovviamente
ma la trovo molto equilibrata con le Mosscade.
Diciamo che da qualche distanza al T-Amp senza
i limiti dovuti alla scarsa potenza.

La mia la ricordo più che buona anche senza modifiche, ma gli mancano ancora la trasparenza e pulizia che si hanno con l'altra sure ed anche con l'amp6.

Questa sure dalla sua parte ha una presenza scenica molto buona ed un ottima dinamica.
Ma non penso che bisogna fare la rivoluzione per portarla al top o quasi.

Il rodaggio gli sta facendo molto bene, quindi non la giudicherei dopi i primi minuti di uso.

La uso senza problemi con le modifiche che ho mostrato, per il momento.

Da bonghittu Sab 6 Giu 2009 - 19:21

Barone Rosso ha scritto:
La uso senza problemi con le modifiche che ho mostrato,
per il momento.

La stai alimentando con due batterie?

Da Barone Rosso Sab 6 Giu 2009 - 19:25

bonghittu ha scritto:
Barone Rosso ha scritto:
La uso senza problemi con le modifiche che ho mostrato,
per il momento.

La stai alimentando con due batterie?

Si.
Comunque anche le altre due erano alimentate a batteria.

Ps. La scheda consuma parecchio e scarica abbastanza velocemente le batterie (purtroppo).

Da kingbowser Sab 6 Giu 2009 - 19:58

le batterie da quanto sono? 7Ah?

Da robertor Dom 7 Giu 2009 - 9:37

se si tiene lo switch del guadagno in posizione off, varrebbe la pena toglierlo?
se si toglie, bisogna eliminare il gruppo di resistenze R18 R19 R20 R21?
tanto ci sono le resistenze da 22k(R11 E R32) che svolgono lo stesso compito.

a valle del tk2050 ci sta una serie di condensatori SMD che vorrei sostituire.
purtroppo dallo schema si evince che sono da 6,8uf.
i polipropilene da 6,8uf/50v, trovandoli, non sono poi tanto piccoli da poterli saldare direttamente al posto degli SMD.
consiglio?

Da MaurArte Dom 7 Giu 2009 - 10:05

se si tiene lo switch del guadagno in posizione off, varrebbe la pena toglierlo?
se si toglie, bisogna eliminare il gruppo di resistenze R18 R19 R20 R21?
tanto ci sono le resistenze da 22k(R11 E R32) che svolgono lo stesso compito.

a valle del tk2050 ci sta una serie di condensatori SMD che vorrei sostituire.
purtroppo dallo schema si evince che sono da 6,8uf.
i polipropilene da 6,8uf/50v, trovandoli, non sono poi tanto piccoli da poterli saldare direttamente al posto degli SMD.
consiglio?

Lo switch toglilo che da fastidio.
Entra direttamente nei due piedini esterni sulle piazzole dello switch vicino all'ingresso dei due canali su morsetti (personalmente ho tolto anche R32 e 11).
Se vuoi togliere i condensatori da 6,8uF devi montare una millefori tipo sandwich e portare con dei fili i terminali dalle piazzole ai componenti.

Da kingbowser Dom 7 Giu 2009 - 10:11

Io per il dipswitch non mi farei problemi, al massimo si accumula un po' di carica parassita, ma talmente poca che non è sicuramente percepibile. Magari si può togliere per metterci delle resistenze thp bypassando ed escludendo le altre

A quei condensatori smd ci pensavo pure io, e l'unica soluzione che ho trovato sarebbe estendere i reofori dei sostituti thp con un pezzetto di filo smaltato da induttanze, ma non è la soluzione migliore

Da robertor Dom 7 Giu 2009 - 10:42

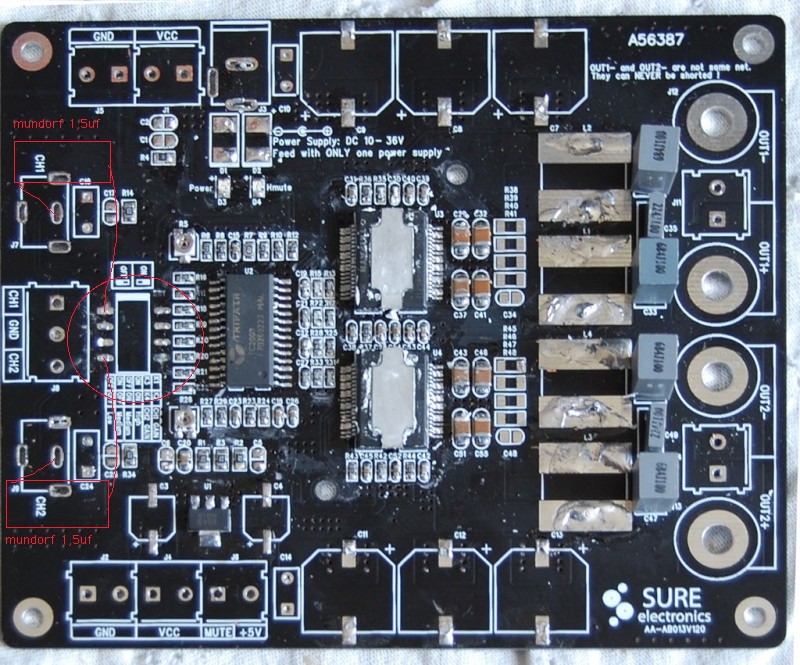

Sure electronics TK2050 le MODIFICHE - Pagina 3 Mundor10

praticamente collego i mundorf sulle 2 piazzole come, forse, si vede dalla foto?
le 2 resistenze incriminate sono quelle che regolano il guadagno: per si dovrebbero togliere?

Da roberto bettini Dom 7 Giu 2009 - 16:19

per quelli inesperti.una volta tolti gli RCA poi dove vanno
riposizionati?
saluti roberto

Da kingbowser Lun 8 Giu 2009 - 7:40

Uno col polo caldo in CH1 e massa a GND, l'altro tra CH2 e GND

Da Selvag60 Lun 8 Giu 2009 - 8:47

Se ho gli rca fissati nel case, gli RCA della scheda vanno levati per forza o li posso anche lasciare?

Un saluto Gianluca

Da MaurArte Lun 8 Giu 2009 - 8:57

praticamente collego i mundorf sulle 2 piazzole come, forse, si vede dalla foto?
le 2 resistenze incriminate sono quelle che regolano il guadagno: per si dovrebbero togliere?

Collegamento giusto come in foto
Le 2 resistenze le eliminerò per mettere componenti di maggior qualità (anche il valore potrebbe variare...di poco)

Da robertor Lun 8 Giu 2009 - 19:02

riporto da DIY forum

[/quote]If anyone thinks that amp has too much highs, then he should put zobel filter on the output 10ohm resistor and 470nF cap in series(cap is on positive side)[quote]

Da kingbowser Mar 9 Giu 2009 - 16:08

finalmente mi sono arrivate le batterie! 2 yuasa da 12v 7,2Ah. Il suono è ottimo, non c'è paragone con lo switching che avevo prima (quello di audioskeggia per la fenice 12v 3A). Purtroppo Al momento non ho un caricabatterie, quindi potrò gustarmele solo fino alla scarica Sad

Da Barone Rosso Mar 9 Giu 2009 - 17:11

kingbowser ha scritto:
Purtroppo Al momento non ho un caricabatterie, quindi potrò gustarmele solo fino alla scarica

Sara dura tornare alla realtà.

Comunque dopo svariati ripensamenti ieri sono arrivato al progetto definitivo e ho ordinato i componenti: Tutti a costo basso facili da reperire e non userò nulla di esoterico.

Appena finito vi faro vedere Wink

Da Tfan Mar 9 Giu 2009 - 17:18

bravo bravo!

a me ancora non arriva però! Crazy

Da bonghittu Mar 9 Giu 2009 - 17:34

Barone Rosso ha scritto:
Appena finito vi faro vedere

Qualche anticipazione?!?!?!? Smile

Nessuna anima pia mi aiuta con il problema del potenziometro?!?!? Crying or Very sad

Da Barone Rosso Mar 9 Giu 2009 - 17:40

bonghittu ha scritto:
Barone Rosso ha scritto:
Appena finito vi faro vedere

Qualche anticipazione?!?!?!?

Nessuna anima pia mi aiuta con il problema del potenziometro?!?!?

Un po di pazienza ....
Quale problema del potenziometro?

Da Cthulhu Mar 9 Giu 2009 - 17:53

MaurArte ha scritto:Sto continuando l'azione demolitrice.
.......
Se poi anche così non dovesse piacermi...

Ci son qui io a raccogliere le spoglie...pur di evitargli ingloriosa fine...questo ed altro!!! Very Happy
