Re: Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa

Da diechirico Sab Lug 25, 2009 5:47 pm

stamane mi son visto finalmente col mio socio e abbiamo preparato il tutto.
ho la sensazione che a questo punto lui finiscai suoi dieffusori prima di me, ma ormai il dado è tratto!
io ho iniziato a incollare i tubi.
e abbiamo pensato anche al forum: foto zero, ma ne abbiamo parlato molto!!!
besos

Da Ivan Sab Lug 25, 2009 5:59 pm

diechirico ha scritto:e abbiamo pensato anche al forum: foto zero, ma ne abbiamo parlato molto!!!besos

E che foto volevi fare? Giusto per immortalare l'evento!! Avessimo avuto delle ragazze immagine tipo "quelle" che rimedia nd1967!!

Tiè express.... anch'io ho fatto la mia colata di vinavil:
Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Tubi10

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Tubi10

Ti dicevo in privato mi sa tanto che il secondo sbocco andava fatto un po' più alto. Mmm

Da diechirico Sab Lug 25, 2009 6:20 pm

brh, l'evento è stato notevole, mica roba da poco!
è sempre un piacere beccarsi. peccato per il poco tempo a disposizione...
ma hai controllato con le misure di corrado? io non le ho sotto mano...
ma poi mi dicevi che la posizione non è importante, no?
daje, che va alla grande!

Da Ivan Sab Lug 25, 2009 6:57 pm

diechirico ha scritto:brh, l'evento è stato notevole, mica roba da poco!
è sempre un piacere beccarsi.

Piacere mio.

diechirico ha scritto:ma poi mi dicevi che la posizione non è importante, no?

in linea di massima no ma devi sempre tenere conto del fonoassorbente e nel nostro caso dell'altro condotto reflex. Solo dopo ho notato che se fatto troppo basso rischia di essere troppo comunicante con l'altro condotto e di stare "sotto" il livello del fonoassorbente dirimpettaio.

Da diechirico Lun Lug 27, 2009 8:18 pm

Iniziamo velocissimamente con la fase operativa.
Poi i commenti.
Aò, riempitemi di pecette verdi, così mi sento gratificato!!! Laughing

Ecco quello da cui si parte: mdf da10mm tagliato, un calibro, una squadra a 90°, un pennarello verde (fondamentale!) e poco altro.
Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Img_2210

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Img_2210

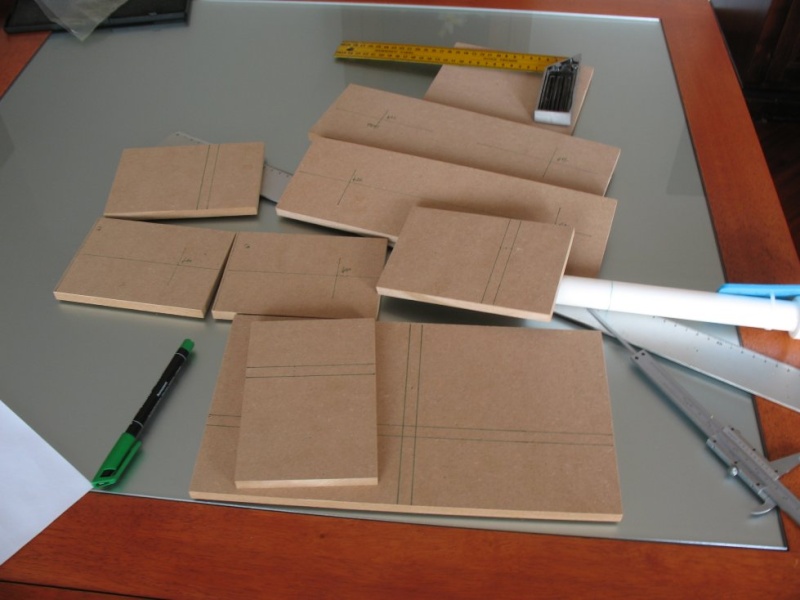

Poi si segnano i pezzi, con moooooolta calma e taaaaaanta pazienza.
Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Img_2211

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Img_2211

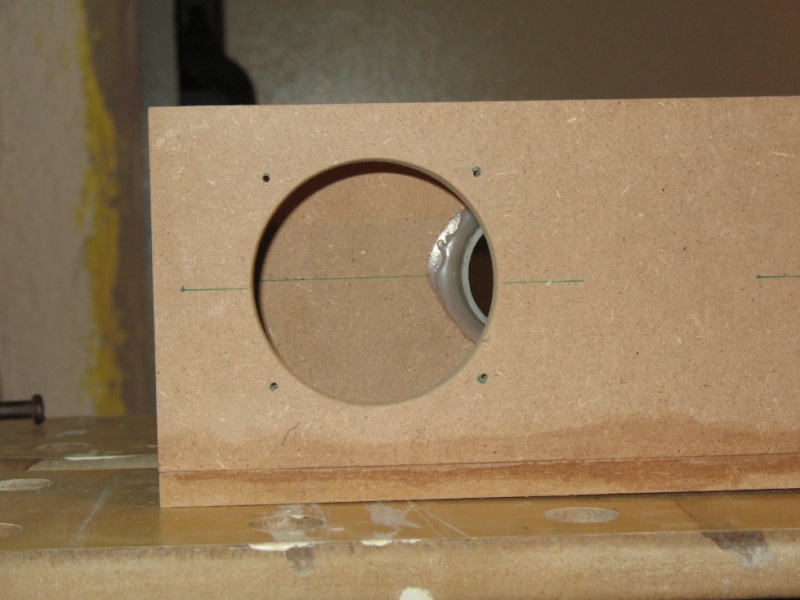

Una volta forati i pezzi (questa è una storia lunghissima, che il mio socio può raccontare per me) e tagliati i tubi alla giusta distanza, si procede all'incollaggio con una colata lavica di colla vinilica per legno (rapida).
Si notano anche i pezzi segnati sullo sfondo e i connettori che andranno sul pannello posteriore.
Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Img_2510

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Img_2510

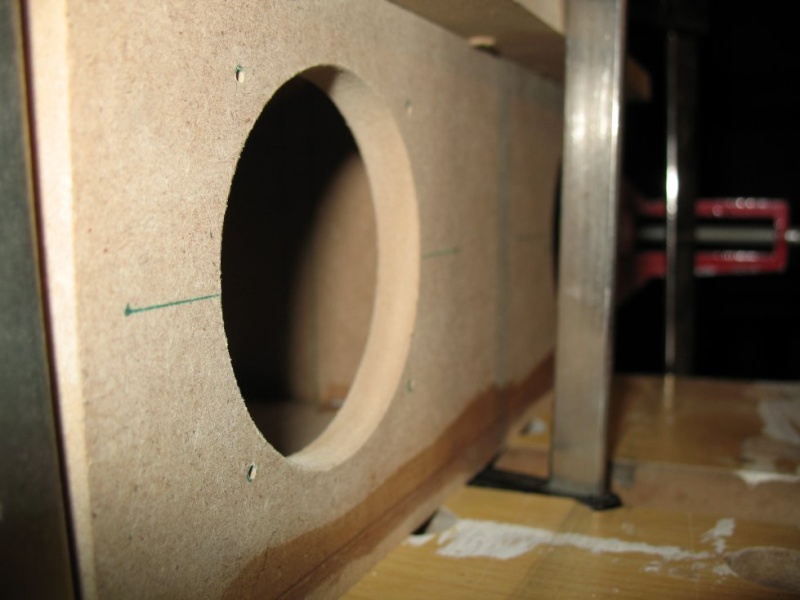

Poi, la parte cruciale. Si procede all'incollaggo del diffusore.
Questa procedura la faccio a pezzi, partendo dal frontale e dal setto centrale.
Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Img_2511

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Img_2511

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Img_2512

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Img_2513

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Img_2514

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Img_2515

Da diechirico Lun Lug 27, 2009 8:19 pm

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Img_2516

ora scappo.
a presto!
d.

che dici socio, raccontiamo della minchiata fatta? vai, parola a te, che te ne sei accorto!!! Laughing

Da Ivan Lun Lug 27, 2009 8:29 pm

diechirico ha scritto:
che dici socio, raccontiamo della minchiata fatta? vai, parola a te, che te ne sei accorto!!!

o che non me ne sono accorto in tempo? Very Happy

Aspetta che ora carico anch'io una foto Laughing

Da Ivan Lun Lug 27, 2009 8:41 pm

Notate i due stili del DIYer poi alla fine potete anche votare...

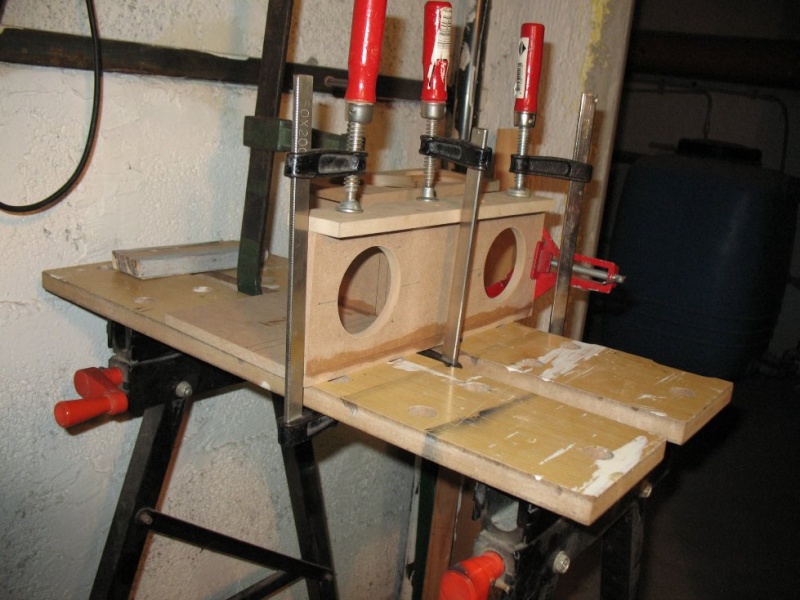

Il primo: professionale, fase di incollaggio "perfetta" con tutta l'attrezzatura a puntino:
Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Stile110

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Stile110

complimentoni Diego!! Oki

Il secondo: casereccio incollaggio inevitabilmente un pezzo alla volta con strutture rimediate:
Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Stile210

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Stile210

voilà: Ivan Coffe

Da rattaman Lun Lug 27, 2009 8:42 pm

Bravissimo

Da rattaman Lun Lug 27, 2009 8:43 pm

Anzi bravissimi!!!!! Very Happy

Da K8 Lun Lug 27, 2009 8:43 pm

....!!

Da Vincenzo Mar Lug 28, 2009 6:36 am

Complimenti a entrambi!!! Oki

Da Barone Rosso Mar Lug 28, 2009 7:02 am

Telstar ha scritto:
QUALITY SOUND ha scritto:Esiste qualcos'altro sul mercato per il PC che suoni cosi' bene?...........

Le mie Tannoy monitor per esempio Ma anche KRK, Event... Nel pro a differenza che nell'hifi i prezzi per i diffusori sono molto più ragionevoli.

MODERAZIONE:

In questo topic si parla del progetto di Diechirico e Ivan.

Quello di Quality sound è un intervento pubblicitario non richiesto (di spam) e la risposta di Teslar è del tutto off-topic, quindi mi auguro che la cosa si fermi qui.

Se volete parlare di sistemi commerciali per PC aprite un altro topic ...

Da Ivan Mar Lug 28, 2009 9:33 am

QUALITY SOUND ha scritto:E' una considerazione da iscritto al forum.............quale pubblicita'!!!

Non sarà pubblicità ma è completamente off-topic. Su questa discussione nessuno ha chiesto informazioni su di un prodotto commerciale o consigli su quali casse adottare per il PC. La scelta dei diffuosori è stata fatta mesi fa, inteventi sull'autocostruzione sono graditissimi il resto e abbastanza fuori luogo. Hai avuto modo di indicare quale era il tuo consiglio ed è stato ben accetto ora sei pregato di intervenire in-topic altrimenti fai prima ad asternerti.

Da Barone Rosso Mar Lug 28, 2009 9:45 am

QUALITY SOUND ha scritto:
E' una considerazione da iscritto al forum.............quale pubblicita'!!!

MODERAZIONE

Tu sei il venditore dei diffusori in questione quindi si tratta di SPAM.
E adesso stai esagerando coi messaggi off-topic!

Ho spostato nel cestino tutti i messaggi off topic di quality sound e quello di Telstar (non li potrete più vedere).

Se volete parlare delle monster audio il topic è questo:
http://t-class.niceboard.org/diffusori-f7/monster-audio-hp-03-t2986.htm#56866
[Che vengono vendute da Quality Sound]

Se volete fare un confronto fra sistemi commerciali per PC aprite un nuovo topic nella sezione HTPC
http://t-class.niceboard.org/htpc-f50/

Qui si parla di progetti DIY!

Da bonghittu Mar Lug 28, 2009 9:50 am

Che dire: bravi!! Clap

Da Telstar Mar Lug 28, 2009 1:36 pm

Barone Rosso ha scritto: la risposta di Teslar è del tutto off-topic, quindi mi auguro che la cosa si fermi qui.

Se volete parlare di sistemi commerciali per PC aprite un altro topic ...

Scusa eh. Non siamo un po' troppo rigidi con gli OT ultimamente? In altri thread lasciate passare ben di peggio...
Detto ciò, mi deiscrivo da questo topic.

Da diechirico Mar Lug 28, 2009 3:38 pm

piccolo aggiornamento:
durante la fase di incollaggio il mio socio in affari si è accorto che abbiamo cannato alla grande una misura, non riportata nello schema iniziale di corrado. Evil or Very Mad

abbiamo realizzato il foro più grande in modo che una volta inserito l'ap, questo sbatte dritto dritto sul condotto reflex! tutta colpa di un bastardo cm!!!!!!!
io ho rimediato così: ho tagliato via una striscia da 1cm, e la riattaccherò in coda.
lo so, è na pecionata... però con il tubo già incollato e i pezzi a misura, mica è facile capire il da farsi.
di questo passo non si finisce più...
vediamo che ne esce fuori.

credo che ivan abbia optato per un'altra strada. ma non ben capito quale.

per la cronaca: alla fine ho optato per la realizzazione comple con mdf da 10mm, anzichè utilizzare pezzi da 19mm sagomati all'uopo.
magari sarà la versione MK II.
aloha.
d.

Da diechirico Mer Lug 29, 2009 2:22 pm

allora, ho cercato di mettere una pezza. sta venendo una vera cagata....
il probelma era il seguente:
Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Img_2517

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Img_2517

quindi, si procede come seuge:

si segnano le parti da asportare:

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Img_2518

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Img_2518

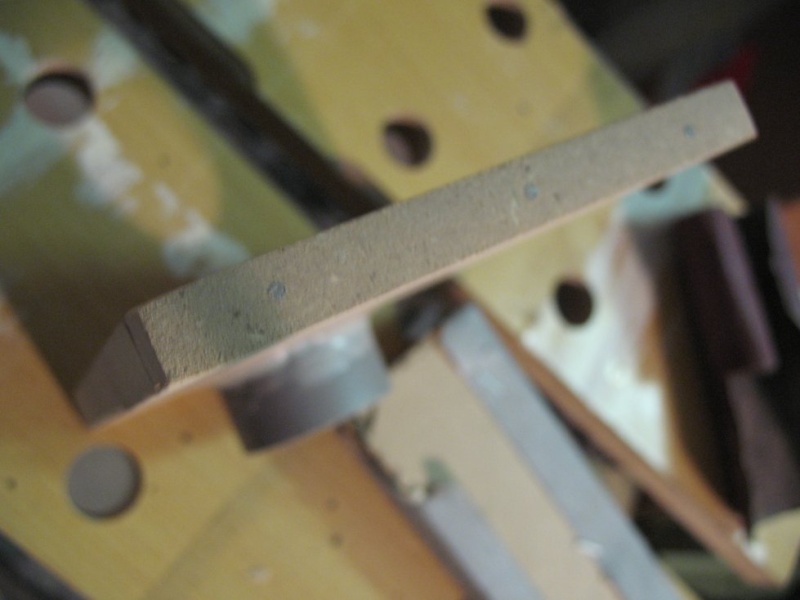

con pazienza e vasellina si taglia la striscetta senza distruggere nulla

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Img_2519

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Img_2519

poi si da una prima incollata

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Img_2520

per irriggidire il pezzo ho fatto dei buchi da 2mm con il trapano a colonna, con molta calma

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Img_2521

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Img_2521

Da diechirico Mer Lug 29, 2009 2:37 pm

Poi una prima colata di vinavil, che scende pian piano nel buchino

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Img_2522

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Img_2522

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Img_2523

poi ficco 3 chiodini di acciaio nei buchi con la colla, perrendere più rigida la struttura

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Img_2524

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Img_2524

poi si mandano bene dentro i chiodini, e quando la colla è secca si carteggia

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Img_2610

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Img_2610

Da diechirico Mer Lug 29, 2009 2:39 pm

incollanda!!!!

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Img_2611

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Img_2612

et vilà, il tubo non è più in mezzo alle palle!!!

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Img_2613

per il momento è tutto!!!
chissà se tiene sta pecionata...

Da Ivan Mer Lug 29, 2009 8:05 pm

diechirico ha scritto:chissà se tiene sta pecionata...

Tiene tiene, il vinavil prende bene poi con quel popò di morse!!

Per gli interessati la parte che abbiamo sbagliato è quella evidenziata in rosso:
Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Spacca12

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Spacca12

In pratica abbiamo fatto il condotto reflex della prima camera un cm di troppo in alto, senza considerare che in questa posizione il magnete dell'AP ci va a finire proprio sopra!

Per non mettermi a rifare completamente il pezzo, calcolando anche il fatto che il tubo per il reflex è rimasto nel garage di diechirico (e anche la sega a tazza e anche il trapano Crying or Very sad

) ho salomonicamente deciso di invertire il condotto facendolo sbucare nell'altra camera. Teoricamente non dovrebbe cambiare nulla come mi è stato confermato gentilmente da Wasky e dallo stesso autore del progetto, è una soluzione che ho mal digerito ma per motivi pratici l'ho dovuta accettare. La prossima volta imparo: maggiore attenzione Punishment

Da diechirico Gio Lug 30, 2009 6:39 am

io sto cmq pensado di rifare tutto con mdf da 19mm, come da variante proposta.
sto mdf da 10mm mica mi convince.
è troppo rognoso da incollare a squadra. sarà che i miei pezzi su tutti storti...
provo a rifare il progetto, misà.

Da Ivan Gio Lug 30, 2009 7:28 am

diechirico ha scritto:io sto cmq pensado di rifare tutto con mdf da 19mm, come da variante proposta.
sto mdf da 10mm mica mi convince.
è troppo rognoso da incollare a squadra. sarà che i miei pezzi su tutti storti...
provo a rifare il progetto, misà.

Ti consiglio di rifarlo, non perchè non stia uscendo bene ma perchè altrimenti resteresti sempre con il cruccio di non aver eseguito il mobile più rigido quindi migliore.
Hai quei millimetri di troppo? Abbiamo fatto l'errore sulla prima camera? Riparti con il taglio corretto e con le pareti più spesse così non ci pensi più.
Poi quel divisorio più sostanzioso tra i due diffusori non può che migliorare la situazione.

Da Ivan Mar Ago 11, 2009 3:39 pm

Ho portato avanti il mio progetto.
Cablaggio interno:
Visto che avevo il cat5 ho seguito il consiglio di Vincenzo per cui:
Se avete del cat5 a disposizione, la soluzione più semplice è usare 6 coppie (tre mandate di cui una divisa a metà per i due canali) senza guaina esterna per diffusore, intrecciate alla solita maniera o sempicemente attorcigliate un po' a spirale. In pratica: si tagliano tre spezzoni di cat5 della giusta lunghezza, si toglie il pvc esterno e poi si usano 6 coppie di cavi per canale.

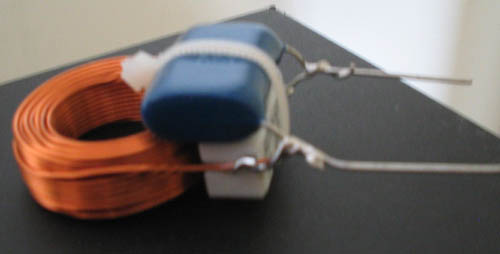

Filtro Notch:
Per il filtro ho utilizzato i componenti indicati dal progetto, ho acquistato due induttanze delle ciare da 0,22mH alle quali togliendo alcune spire si giunge alla misura necessaria per la cella.
Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Filtro11

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Filtro11

Se ho ben capito tutto in parallelo. Un bel grazie a Pincellone e a Wasky per alcune dritte.

Fonoassorbente:
Ho incollato il filtro per cappe nei mobili dei diffusori:
Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Mini_d10

Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Mini_d10

Infine non poteva mancare una prova volante:
Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa - Pagina 2 Minidi10

che dedico a Smanetton Wink

In attesa del rientro del mio socio, è lui quello bravo, vi saluto e vi consiglio di andare al mare Isle

Ciao
