Progetto "Dona anche tu una voce al tuo PC!" by diechirico & ivan - Fase Operativa

Bravi ragazzi complimenti davvero!!!

Ivan ha scritto:Infine non poteva mancare una prova volante:
[...]
che dedico a Smanetton

Che onore! Contraccambio, conferendoti sul campo il titolo di Maestro del Nastro Connettivo!

Ivan ha scritto:Ho portato avanti il mio progetto.

GRANDEEEE!!!

Il fonoassorbente nella prima camera mi sembra pochino. Se senti un suono un po' nasale, aggiungi un po' di acrilico anche sui fianchi laterali...

Eccezionale lavoro artigianale ragazzi!!!

Ragazzi troppo gentili vi ringrazio. Le casse sono ancora grezze!! Devo ancora macinare molto lavoro.

Vincenzo ha scritto:
Il fonoassorbente nella prima camera mi sembra pochino. Se senti un suono un po' nasale, aggiungi un po' di acrilico anche sui fianchi laterali...

Oggi le ascoltate parecchio e in effetti il suono mi è sebrato diverso considera che anche l'ampli è da poco in funzione! Ora le provo con il mio impianto di riferimento e valuto bene. Ti ringrazio per il suggerimento.

bravo socio!!
ma il corssover poi dove lo hai messo?
sei riuscito a metterlo nella prima camera???

io prma di buttare tutto oggi ho fatto un esperimento che ha dato esito incredibile.
ho deciso di non incollare il coperchio superiore, per eventuali modifiche, così ho provato a spinarlo.
e incredibile, ci sono riuscito!!
ossia, ho usato delle spine da 6mm su mdf da 10mm, e non sembra si sia rotto nulla.
ovviamente le spine sono sul dorso da 10mm!!!
il prossimo progetto misà che lo faccio tutto così, ho trovato un modo molto efficiente e funzionale.
che ne dici?

ma tu sei ancora in calabria?

Intanto l'ho preparati anch'io.
dapprima ho fascettato i componenti.

poi con carta abrasiva ho tolto il 'lucido' dal rame della bobina, temendo che inficiasse i contatti.
quindi, ho preparato il paninozzo.

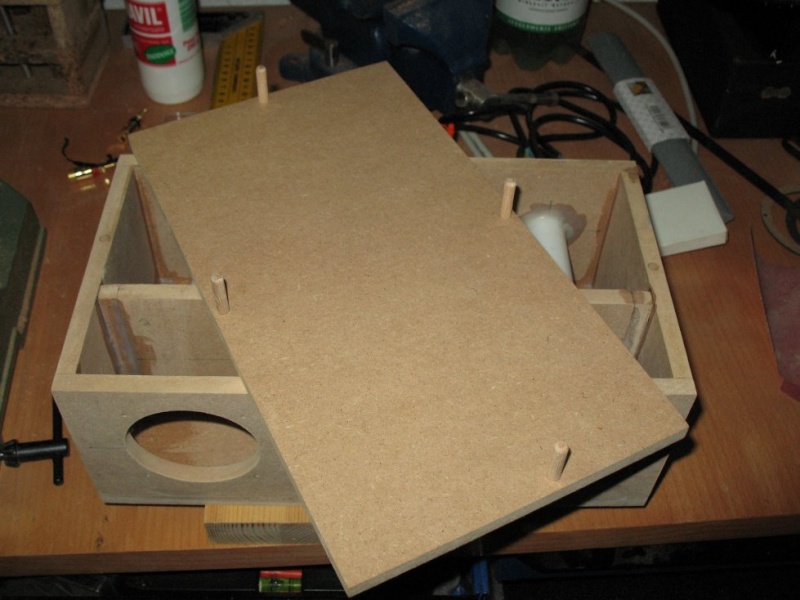

ed ecco la spinatura.



prova di inserimento: tutto ok!

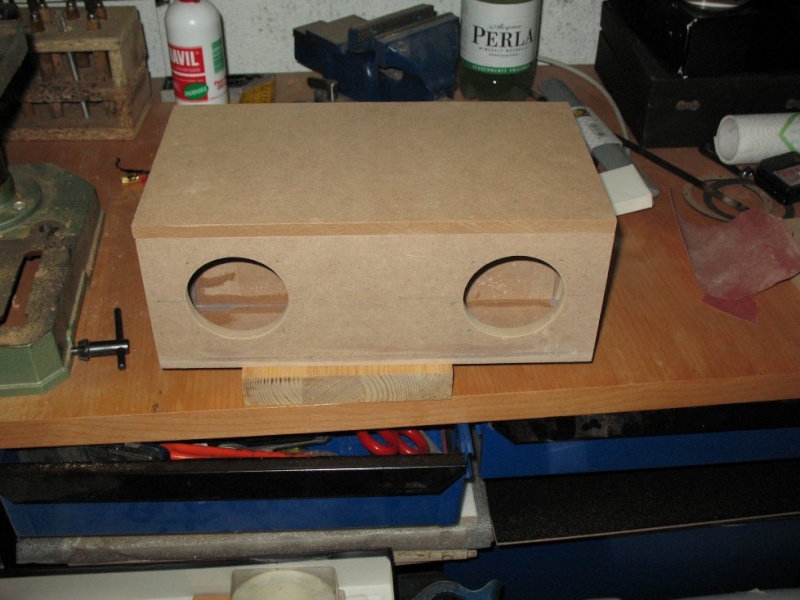

ed eccolo chiuso, davanti:



e dietro:



essendo le spine molto stabili, blocco il tutto e carteggio a mano, con grana non troppo fine (180).
le imperfezioni si vedono tutte prima dell'allisciaggio...

si prosegue!





una volta carteggiato il tutto e rifinito con la 220, faccio un pappone di vinavile e segatura di mdf per rinforzare l'interno.
consiglio: non mettete troppa segatura, altrimenti non si forma l'impasto.
fatene tanto, perchè diventa mooolto denso (altro che antirombo...).
usare vinavil normale e non rapido per legno, in quanto si asciuga velocissimamente in questo modo.
forse si può aggiungere anche un po' di acqua.
e la segaturadove la prendiamo, direte...
mai provato a carteggiare il mdf? beh, ne avrete a chili...





et voilà!



alla prossima!

ps
se la cosa interessa solo me e ivan, prego fare un fischio.
in questo modo mi evito la scocciatura di postare le foto con questo metodo un tantino lento e per nulla funzionale e mi scambio il materiale solo col mio socio...
grazie!

ma no ! Va la , che la cosa interessa (almeno a me ) GO AHEAD ! pleez
Ciao!
S.

interesantissimo e bravissimi.
clap clap clap clap

Ottimo lavoro.
Attendiamo con trepidazione qualche impressione d'ascolto...
Adriano

Bravissimi

Complimenti! Lavoro eccellente!!

Bravo Diego, alla fine che cosa hai cambiato? Hai rifatto tutti i tagli? Mi sembra di no.
Vedo che la parete centrale l'hai sistemata bene.

Bravissimi ragazzi.
Ivan, ma l'ampli che si vede in foto (il Trevi lo riconosco) è un Lepai liscio o moddato?
Thanks
Maurizio

maurizio3929 ha scritto:Bravissimi ragazzi.
Ivan, ma l'ampli che si vede in foto (il Trevi lo riconosco) è un Lepai liscio o moddato?
Thanks
Maurizio

Fresco fresco di moddatura (parziale). Anche lui è in rodaggio.

rodaggio ap con roba recuperata in garage:



socio, il box è quello vecchio su cui sto facendo un po' di prove.
cmq, proverò a chiuderlo. al max lo rompo per recuperare i componenti.
cià

Ivan ha scritto:

maurizio3929 ha scritto:Bravissimi ragazzi.
Ivan, ma l'ampli che si vede in foto (il Trevi lo riconosco) è un Lepai liscio o moddato?
Thanks
Maurizio

Fresco fresco di moddatura (parziale). Anche lui è in rodaggio.

Hai bypassato i toni? Insomma, come suona rispetto (che so) al TA2024?
Scusa l'OT, ma sono curiosissimo visto che ne possiedo uno liscio.
Grazie ancora
Ciao
m.

maurizio3929 ha scritto:
Hai bypassato i toni? Insomma, come suona rispetto (che so) al TA2024?
Scusa l'OT, ma sono curiosissimo visto che ne possiedo uno liscio.
Grazie ancora
Ciao
m.

No, non ho bypassato i toni. Ho pensato di tenerli visto che lo utilizzerò con i minidiffusori che vedi nella discussione e data la loro dimensione un controllo sugli estremi di banda ho ritenuto che fosse utile.
Al limite si possono sempre togliere, c'è una discussione sul forum con foto esplicative.
Al momento ho effettuato le seguenti modifiche:
- eliminati induttanza e diodo antiinversione, sostituito il condensatore originale con un Elna da 4700uF.
- sostituito integrato con NE5532 aggiunto uno zoccolo dip8.
- sostituiti tutti gli elettrolitici sul segnale con 6 poliestere "generici" in futuro migliorerò questo mod inserendo condensatori di maggiore qualità.
Sostituito anche un elettrolitico vicino al chip Tripath.

E' una modifica parziale perchè ho inserito condensatori generici e dal passo troppo lungo e le induttanze sono rimaste quelle.

Ritorndando alla tua domanda: L'ampli è ancora in rodaggio e data la pochezza dei connettori d'uscita ancora non sono riuscito a connetterlo con i miei diffusori decentemente.
Ad ogni modo un'idea me la sono fatta: il 2024 è più pulito nei toni medi ma questo lepai per quello che costa è un miracolo. Sarebbe interessante provare con un'alimentatore più potente per testare la maggiore erogazione di potenza.
Anche se poco indicativo...è tutto.

Ivan, grazie per i preziosi chiarimenti.
Vorrei potermi cimentare in qualche piccola modifica, ma sono a digiuno di elettronica (anche di quella di base)...mannaggia.
Buon lavoro ehm...divertimento.
m.

maurizio3929 ha scritto:Ivan, grazie per i preziosi chiarimenti.
Vorrei potermi cimentare in qualche piccola modifica, ma sono a digiuno di elettronica (anche di quella di base)...mannaggia.
Buon lavoro ehm...divertimento.
m.

Se ci riesco io, ce la possono fare tutti. Fidati. Tu inizia al limite c'è sempre il calcio d'angolo a salvarti....

Ivan ha scritto:

maurizio3929 ha scritto:Ivan, grazie per i preziosi chiarimenti.
Vorrei potermi cimentare in qualche piccola modifica, ma sono a digiuno di elettronica (anche di quella di base)...mannaggia.
Buon lavoro ehm...divertimento.
m.

Se ci riesco io, ce la possono fare tutti. Fidati. Tu inizia al limite c'è sempre il calcio d'angolo a salvarti....

Non saprei proprio da dove partire...eppure l'autocostruzione mi intriga non poco...

sto incollando il fonoassorbente: ammazza che lavoro di merda!!!!
alla fine, ho seguito il consiglio di vincenzo a occhi chiusi. quindi, fonoassorbente anche sulle pareti laterali della prima camera. presto le foto. se fo in tempo...

diechirico ha scritto:sto incollando il fonoassorbente: ammazza che lavoro di merda!!!!

Per così poco ti lamenti? C'è di peggio
