Multipresa filtrata cablaggio a stella

Da ice--79 Sab 15 Dic 2012 - 17:18

Ciao a tutti,
ho avuto un po' di tempo libero e mi sono messo a costruire una ciabbatta con cablaggio a stella.
Il case è un alimentatore da storage enterprise in alluminio, le schuko sono della Monacor, i cappellotti sono a serraggio indiretto della cembre e la IEC filtrata è della Delta Electronics.
Vi allego qualche foto
Saluti
Fra

Multipresa filtrata cablaggio a stella 20121210

Multipresa filtrata cablaggio a stella 20121210

Multipresa filtrata cablaggio a stella 20121211

Multipresa filtrata cablaggio a stella 20121212

Da cavicchi Sab 15 Dic 2012 - 17:29

bella ma cosa sono i CAPPELLOTTI? io sapevo fossero parte del membro .... Punishment

Da cucicu Sab 15 Dic 2012 - 17:31

cavihifi ha scritto:bella ma cosa sono i CAPPELLOTTI? io sapevo fossero parte del membro ....

voleva dire i "frutti" Very Happy

Da cavicchi Sab 15 Dic 2012 - 17:34

a proposito, beata ignoranza....
che vantaggi dà cablare una ciabatta a stella?

Da cucicu Sab 15 Dic 2012 - 17:36

cavihifi ha scritto:a proposito, beata ignoranza....
che vantaggi dà cablare una ciabatta a stella?

in teoria riduci la quantità di contatti tra ciascun frutto e la presa della 220V

Da ice--79 Sab 15 Dic 2012 - 18:11

cavihifi ha scritto:bella ma cosa sono i CAPPELLOTTI? io sapevo fossero parte del membro ....

I cappellotti non sono i frutti!!!
sono questi
Multipresa filtrata cablaggio a stella Cappellotti-per-collegamento-cavi-elettrici-1

Da ice--79 Sab 15 Dic 2012 - 18:13

cavihifi ha scritto:a proposito, beata ignoranza....
che vantaggi dà cablare una ciabatta a stella?

ogni frutto ha la sua alimentazione....in una ciabatta classica si usa fare "entra e esci" da un frutto all'altro e in più i collegamenti sono fatti attraverso lamierini...qui ho utilizzato cavo elettrico multifilare da 2,5 mmq

Da cavicchi Sab 15 Dic 2012 - 18:15

ice--79 ha scritto:
cavihifi ha scritto:a proposito, beata ignoranza....
che vantaggi dà cablare una ciabatta a stella?

ogni frutto ha la sua alimentazione....in una ciabatta classica si usa fare "entra e esci" da un frutto all'altro e in più i collegamenti sono fatti attraverso lamierini...qui ho utilizzato cavo elettrico multifilare da 2,5 mmq

molto più chiaro ora.

grazie

Da ice--79 Sab 15 Dic 2012 - 18:17

figurati!
ora mancano solo i fianchetti in legno e poi potrà dirsi finita...spero di avere il tempo...

Da SaNdMaN Sab 15 Dic 2012 - 18:53

ice--79 ha scritto:
cavihifi ha scritto:bella ma cosa sono i CAPPELLOTTI? io sapevo fossero parte del membro ....

I cappellotti non sono i frutti!!!
sono questi

Detti anche "mammut" Very Happy

Da SaNdMaN Sab 15 Dic 2012 - 18:55

Se posso collegarmi a questo 3D posto quella che ho realizzato circa un mese fa.

Da robertopisa Sab 15 Dic 2012 - 18:57

Ciao, dove hai preso lo chassis in alluminio?

Da ice--79 Sab 15 Dic 2012 - 19:01

era un alimentatore di uno storage fujitsu andato in pensione...l'ho svuotato di tutta la circuiteria e riadattato

Da cucicu Sab 15 Dic 2012 - 19:03

ice--79 ha scritto:
I cappellotti non sono i frutti!!!

scusami avevo letto male il tu primo post

Da ice--79 Sab 15 Dic 2012 - 19:04

SaNdMaN ha scritto:
Detti anche "mammut"

in realtà i mammut sono questi:

Multipresa filtrata cablaggio a stella 9038d1326963330-musica-maestro-4-sinfonia-mozart-mammut

Da ice--79 Sab 15 Dic 2012 - 19:04

cucicu ha scritto:

scusami avevo letto male il tu primo post

e di che...figurati

Da SaNdMaN Sab 15 Dic 2012 - 19:05

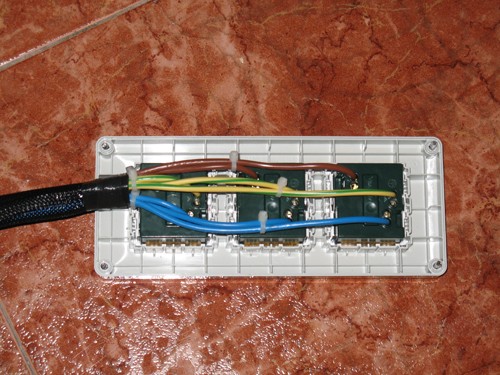

Nel mio caso go costruito una "ciabatta" (con frutti VIMAR), cablata a stella con cavi da 2.5mm, con a monte un filtro Cogema da 60A.

Questa è la ciabatta:

Multipresa filtrata cablaggio a stella Img_4412

Multipresa filtrata cablaggio a stella Img_4412

Multipresa filtrata cablaggio a stella Img_4413

Multipresa filtrata cablaggio a stella Img_4414

Tutti i cavi sono stati chiusi con un termorestringente.

Da SaNdMaN Sab 15 Dic 2012 - 19:15

Questo è il filtro Cogema da 60A, messo in un contenitore stagno:

Multipresa filtrata cablaggio a stella Img_4415

Multipresa filtrata cablaggio a stella Img_4416

Multipresa filtrata cablaggio a stella Img_4417

Multipresa filtrata cablaggio a stella Img_4418

Multipresa filtrata cablaggio a stella Img_4421

Multipresa filtrata cablaggio a stella Img_4419

Come si può vedere dall'ultima foto, ho preferito affogare i fili lato presa IEC (bene separati, ma non ce n'era bisogno) con della colla a caldo

Multipresa filtrata cablaggio a stella Img_4420

Multipresa filtrata cablaggio a stella Img_4420

Infine, il filtro Cogema è stato colleato a monte della ciabatta (l'ultima foto l'ho fatta senza mettere il coperchio del contenitore stagno, ma c'è )

Da SaNdMaN Sab 15 Dic 2012 - 19:17

ice--79 ha scritto:
SaNdMaN ha scritto:
Detti anche "mammut"

in realtà i mammut sono questi:

In realtà non cambia nulla Very Happy

Da ice--79 Sab 15 Dic 2012 - 19:26

che non cambi nulla nel senso che hanno la stessa finalità direi di si...
tuttavia, il principio di funzionamento del cappellotto a serraggio indiretto è differente: non c'è, come nei mammut, una vite che stringe il filo (portando alla deformazione dei trefoli), ma c'è una vite che richiama una piastra che stringe tutti i fili insieme.

se ti può interessare l'argomento, dai un occhio a questo link:

http://www.electroyou.it/attilio/wiki/connessioni-elettriche-a-serraggio-diretto-e-indiretto

Da pierpabass Sab 15 Dic 2012 - 19:29

SaNdMaN ha scritto:

Ti sei perso la terra?

Da SaNdMaN Sab 15 Dic 2012 - 19:34

pierpabass ha scritto:
SaNdMaN ha scritto:

Ti sei perso la terra?

Non me la sono persa. Semplicemente non l'ho messa in quanto inutile. Tutte le apparecchiature a cui è collegata hanno un alimentazione duale, pertanto non serve in quanto già prevista dalle apparecchiature.
Per quelle che la prevedono non uso filtraggi. Ad esempio Pre e Finali

Da SaNdMaN Sab 15 Dic 2012 - 21:05

ice--79 ha scritto:che non cambi nulla nel senso che hanno la stessa finalità direi di si...
tuttavia, il principio di funzionamento del cappellotto a serraggio indiretto è differente: non c'è, come nei mammut, una vite che stringe il filo (portando alla deformazione dei trefoli), ma c'è una vite che richiama una piastra che stringe tutti i fili insieme.

se ti può interessare l'argomento, dai un occhio a questo link:

http://www.electroyou.it/attilio/wiki/connessioni-elettriche-a-serraggio-diretto-e-indiretto

Si ma ti stai contaddicendo. Il capuccio è a serraggio diretto esattamente come un mammut Rolling Eyes
