Re: Finalino classe A TIPettino

Da valvolas Mar Feb 05, 2013 7:01 pm

a 24/25v vai liscio a 30V devi cominciare a ragionare o con le lampadine auto quelle anteriori (nn ricordo il tipo) come resistenze (alla zio) oppure con resistenze da stufa elettrica o quelle industriali

Da cucicu Mar Feb 05, 2013 9:59 pm

valvolas ha scritto:a 24/25v vai liscio a 30V devi cominciare a ragionare o con le lampadine auto quelle anteriori (nn ricordo il tipo) come resistenze (alla zio) oppure con resistenze da stufa elettrica o quelle industriali

ho potuto fare una prova e dopo circa 45-50 minuti con la V1 le resistenze di collettore (ne ho usate 4 x220r per canale) scaldano veramente poco diciamo non più di 25 gradi, i transistor sono freddi e idem il dissipatore. l'ho alimentata a 27V

Da valvolas Mar Feb 05, 2013 11:03 pm

cucicu ha scritto:
valvolas ha scritto:a 24/25v vai liscio a 30V devi cominciare a ragionare o con le lampadine auto quelle anteriori (nn ricordo il tipo) come resistenze (alla zio) oppure con resistenze da stufa elettrica o quelle industriali

ho potuto fare una prova e dopo circa 45-50 minuti con la V1 le resistenze di collettore (ne ho usate 4 x220r per canale) scaldano veramente poco diciamo non più di 25 gradi, i transistor sono freddi e idem il dissipatore. l'ho alimentata a 27V

Porta la resistenza a 30R e allarga l'ingresso a 100 micro anzichè 22.Inutile ricordarti che NON puoi pilotare casse che siano armadi a due ante (come stava scritto in cima al post)
testualmente:suona con l'impronta solita minimalist naturalmente nn con due casse da 30 cm di woofer e magari pure ''gnucche'

Da valvolas Mer Feb 06, 2013 12:00 am

@cuci guarda questo schema V3 adegualo al tuo e POI dimmi se trovi carenza in basso la resistenza da 10 emettitore (momentaneamente) l'ho cortocircuitata ma avrebbe dovuto all'origine sopperire (vedi V2 beta bruno junior) comincia a fare questo poi vediamo,facciamo uno step alla volta.I tre * sono le parti modificate rispetto alla prima
Ps I consumi salgono a circa 0.65 A x canale al secondario

[img] Finalino classe A TIPettino - Pagina 4 Tipett12

Finalino classe A TIPettino - Pagina 4 Tipett12

[/img]

Da fbj Mer Feb 06, 2013 1:20 pm

valvolas ha scritto:@cuci guarda questo schema V3 adegualo al tuo e POI dimmi se trovi carenza in basso la resistenza da 10 emettitore (momentaneamente) l'ho cortocircuitata ma avrebbe dovuto all'origine sopperire (vedi V2 beta bruno junior) comincia a fare questo poi vediamo,facciamo uno step alla volta.I tre * sono le parti modificate rispetto alla prima
Ps I consumi salgono a circa 0.65 A x canale al secondario

[img][/img]

come consigliato da Valvolas facciamo uno step alla volta

Da cucicu Mer Feb 06, 2013 2:49 pm

Aggiornamento: parlo della V1 , in ingresso 100uf ii bassi sono ricomparsi ;)assorbimento 190 mA per canale

Da valvolas Mer Feb 06, 2013 3:03 pm

cucicu ha scritto:Aggiornamento: parlo della V1 , in ingresso 100uf ii bassi sono ricomparsi ;)assorbimento 190 mA per canale

E prova a fare le altre modifiche(compresa la r10) POI vediamo se alzarlo a 220 micro,l'assorbimento penso sia misurato in dc visto che lo alimenti swirching il mio al secondario ac compreso il moltiplicatore,che ti consiglio, con tt le modifiche arriva a 0,65 A

Da cucicu Mer Feb 06, 2013 3:04 pm

Aggiornamento: parlo della V1 , in ingresso 100uf ii bassi sono ricomparsi ;)assorbimento 190 mA per canale a 25v

Da cucicu Mer Feb 06, 2013 3:07 pm

Si l'assorbimento e' in dc adesso inserisco la r da 10 e vediamo

Da fbj Mer Feb 06, 2013 3:14 pm

ecco cosa succede sulla versione 1 anche con il cap da 100uf in ingresso :
Finalino classe A TIPettino - Pagina 4 V110

come potete notare i bassi vengono tagliati e non solo diciamo che in uscita non è un granche Crying or Very sad

ecco la versione con l'aggiunta della resistenza da 10 ohm sul emettitore lo schema rimane identico a quello effettuato da Valvolas :
Finalino classe A TIPettino - Pagina 4 V2-10010

Finalino classe A TIPettino - Pagina 4 V2-10010

adesso ci siamo Wink

Da valvolas Mer Feb 06, 2013 3:35 pm

@bruno J. facciamo fare le prove a cuci che sperando nn si metta a fare il centravanti brasiliano,sottoporta Very Happy

ci dirà paro paro come funge,poi postiamo la V3 beta completa cosi nn generiamo confusione,io l'ho gia' provata ieri sera col 100 micro e il resto ma 4 orecchie sn meglio di due....

Da fbj Mer Feb 06, 2013 4:02 pm

valvolas ha scritto:@bruno J. facciamo fare le prove a cuci che sperando nn si metta a fare il centravanti brasiliano,sottoporta ci dirà paro paro come funge,poi postiamo la V3 beta completa cosi nn generiamo confusione,io l'ho gia' provata ieri sera col 100 micro e il resto ma 4 orecchie sn meglio di due....

ok cucci attendiamo sviluppi :-) Hehe

Da cucicu Mer Feb 06, 2013 4:16 pm

Con la r da 10ohm si abbassa moltissimo il gain ce qualcosa che non va

Da cucicu Mer Feb 06, 2013 4:46 pm

Assorbimento 180ma

Da fbj Mer Feb 06, 2013 4:51 pm

cucicu ha scritto:Con la r da 10ohm si abbassa moltissimo il gain ce qualcosa che non va

esatto ma lavora meglio il tip .... e i bassi non vegono tagliati ... la solita copeta corta Hehe

Da cucicu Mer Feb 06, 2013 5:07 pm

No ma e' inutilizzabile...non guadagna ma attenua

Da cucicu Mer Feb 06, 2013 5:16 pm

Cambiando sorgente va decisamentew meglio

Da valvolas Mer Feb 06, 2013 5:42 pm

cucicu ha scritto:Cambiando sorgente va decisamentew meglio

La resistenza di ingresso va cambiata da 15 a 10K lo hai fatto?rientrava nel kit di modifiche pero' poi riverifica i consumi e ...l'ascolto

Da cucicu Mer Feb 06, 2013 9:22 pm

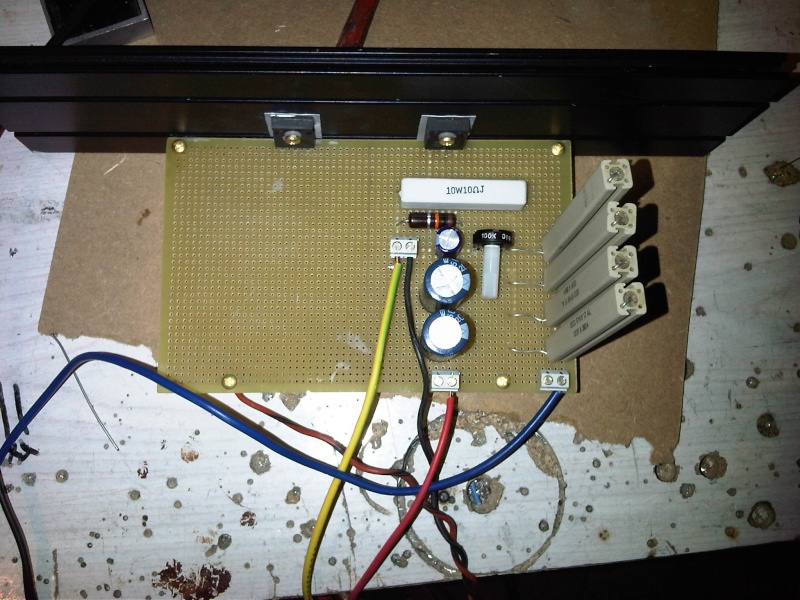

parliamo della v3 (le precedenti dimenticatele) Hehe

e cioè

- 220uf in ingresso su consiglio di fbruno e va ancora megliodei 100uf
- 30ohm sul collettore (4 resistenze da 120oh 17W in parallelo che fanno quai 70W)
- 10ohm/10W sull'emettitore
- 10k /1W tra base e massa
- 2 x 2200uf in uscita

ALIMENTAZIONE A 25VDC

l'assorbimento è 220mA X CANALE (guardate il display del tester)

Finalino classe A TIPettino - Pagina 4 Img-2032

Finalino classe A TIPettino - Pagina 4 Img-2032

Finalino classe A TIPettino - Pagina 4 Img-2033

la regolazione della v/2 è abbastanza millimetrica ma fattibile, le resistenze di collettore scaldicchiano dopo pochi minuti nonostante 220mA x 25V = 5,5W, il dissipatore rimane freddo . se risolviamo questa cosa dell'assorbimento che maurizio ha misurato 3 volte tanto, direi che ci siamo quasi.
La resistenza sull'emettitore abbassa moltissimo il gain per cui occorrono non meno di 2V in uscita dalla sorgente

Da valvolas Mer Feb 06, 2013 11:53 pm

ok va bene che salendo a 220 micro si allarghi alle basse,se realmente la resistenza da 10 R migliora la risposta ma per controparte toglie qualcosa al gain nn dovremmo avere prblm con le sorgenti odierne che di loro sn abbastanza alte,la misura in dc escludendo quindi il blocco moltiplicatore la faccio domani ma se rispecchiano le prime dovremmo esserci.Ti consiglierei di mettere in parallelo ai due elettrolitici in uscita anche un cap poliprop da 10 micro,senza andare su marche costose.E poi come gia' sai una alimentazione lineare,in ogni caso non stabilizz.Vi posto lo stato delle cose:

[img] Finalino classe A TIPettino - Pagina 4 V3beta10

Finalino classe A TIPettino - Pagina 4 V3beta10

[/img]

Da cucicu Gio Feb 07, 2013 7:38 am

ok, sia 1uf MKP in ingresso che 10mkp in uscita. Con lettore cd + pre non ci sono problemi di gain. L'ali lineare stavo pensando di farlo ma vediamo la resa reale del finalino,, oggi spero di montare anche l'altro canale e sentirlo in stereo nell'impianto decoroso

Da valvolas Gio Feb 07, 2013 11:58 am

cucicu ha scritto:ok, sia 1uf MKP in ingresso che 10mkp in uscita. Con lettore cd + pre non ci sono problemi di gain. L'ali lineare stavo pensando di farlo ma vediamo la resa reale del finalino,, oggi spero di montare anche l'altro canale e sentirlo in stereo nell'impianto decoroso

I padelloni no cuci,mi raccomando Hehe

Che pre ci metti? Va bhe che di quelli ne abbiamo Hehe

Da cucicu Gio Feb 07, 2013 12:09 pm

valvolas ha scritto:
cucicu ha scritto:ok, sia 1uf MKP in ingresso che 10mkp in uscita. Con lettore cd + pre non ci sono problemi di gain. L'ali lineare stavo pensando di farlo ma vediamo la resa reale del finalino,, oggi spero di montare anche l'altro canale e sentirlo in stereo nell'impianto decoroso

I padelloni no cuci,mi raccomando Che pre ci metti? Va bhe che di quelli ne abbiamo

no ma quali padelloni Very Happy

devo capire se il finale va bene per volumi di ascolto normali...per ora sto usando un pre valvolare ma tu hai fatto le misure di assorbimento?

Da cucicu Gio Feb 07, 2013 3:43 pm

Aggiornamento: entrambi i canali vanno una meraviglia, a 25v scalda un po' tutto, non tanto i tip ma le r di collettore e soprattutto quella di emettitore! Io l'ho messa 10w ma e' rovente, mi sa che ne vanno messe più di una in parallelo

Come volume siamo ai livelli del minimalist!!!!!!!!

Da emmeci Gio Feb 07, 2013 3:50 pm

cucicu ha scritto:Aggiornamento: entrambi i canali vanno una meraviglia, a 25v scalda un po' tutto, non tanto i tip ma le r di collettore e soprattutto quella di emettitore! Io l'ho messa 10w ma e' rovente, mi sa che ne vanno messe più di una in parallelo

Come volume siamo ai livelli del minimalist!!!!!!!!

Fai una prova dell'assorbimento "dinamica", parti da assenza di segnale e poi gli dai sotto di volume e vedi cosa cambia.
Ciao Mauro
