Iniziare con l'autocostruzione da ZERO...si può?

Mi unisco al gruppo "dilettanti" e seguo con interesse la discussione, sperando sia la volta buona che riesco a fare qualcosa!
Per quanto mi riguarda vista la mia ignoranza in materia, la parte più complessa è riuscire a districarsi all'interno delle discussioni, infatti decine e decine di pagine su progetti che continuano a subire modifiche più o meno migliorative ( ed è giusto che sia così...) mi crea soltanto confusione e poca voglia di fare...sicuramente per chi ne mastica da un pò sono un gran bel leggere!
Non dico che la discussione dovrebbe prendere una piega di questo tipo:
https://www.tforumhifi.com/t5489-t-project-12-amplificatore-in-classe-a-b-progetto-lm1876-del-forum
...sarebbe chiedere troppo lo so, un gran bello sbattimento !
Però se fosse diviso in semplici parti da seguire tutto risulterebbe più chiaro da comprendere.

scusa alessa' ma non capisco : ha ciampino che'?

ideafolle ha scritto:scusa alessa' ma non capisco : ha ciampino che'?

Zì il negozio dove prende la robba. Quella bona eh!

SaNdMaN ha scritto:

ideafolle ha scritto:scusa alessa' ma non capisco : ha ciampino che'?

Zì il negozio dove prende la robba. Quella bona eh!

te piacie e' la roba buona
ale e' mauro che sa l'indirizo a me lo aveva detto maaaa slero in stato di avanzamento
non lo ricordo chedi ha lui

ideafolle ha scritto:

SaNdMaN ha scritto:

Zì il negozio dove prende la robba. Quella bona eh!

te piacie e' la roba buona
ale e' mauro che sa l'indirizo a me lo aveva detto maaaa slero in stato di avanzamento
non lo ricordo chedi ha lui

Okyz!!!

Pure dalle mie parti i negozi elettronici hanno poco e niente.

vi conviene visto che siete ai primi lavori partire dalla schedina,poi una volta ultimata e funzionante lo potete alloccare in un case trattandosi di una schedina piccola nn dovreste avere difficolta' a trovare un contenitore adatto x renderlo ''elegante''.Pero' direi che il primo obbiettivo è farlo funzionare.
ps lo schema e' DEFINITIVO la v3 è il capolinea del pre,alla peggio volendo si potrebbe abbassare i caps di uscita da 47 a 22,ma piu in la' di questo nn si va.

ideafolle ha scritto:

SaNdMaN ha scritto:

Zì il negozio dove prende la robba. Quella bona eh!

te piacie e' la roba buona
ale e' mauro che sa l'indirizo a me lo aveva detto maaaa slero in stato di avanzamento
non lo ricordo chedi ha lui

Allora, cerchiamo di riprendere il discorso con un minimo di chiarezza ed in maniera appena un "pezzetto" organica.

Si può iniziare a costruire piccoli e semplici circuiti anche senza cognizioni tecniche di rilievo, o per meglio dire basta un "minimo sindacale".
Alla parte teorica compresa nel "minimo sindacale", ritengo importantissimo abbinare una buona dose di conoscenza della tecnologia dei componenti, insomma un diodo da una resistenza dovrete pure saperli distinguere e per "grandi linee" conoscerne le caratteristiche!
Non basta "comprare i pezzi e via", è necessario capire cosa si sta comprando, da chi e a che prezzo. In giro, negozi fisici e rete, trovate una quantità eccezionale di immondizia!
Spesso, anzi direi spessimo, non è sufficente comprare "2 transistor", perchè per matcharli e trovarni due uguali a volte bisogna provarne una ventina!

http://www.campegiani.it/

Questo è il negozio di Ciampino che mi ha consigliato un collega riparatore, in particolare per la reperibilità di semiconduttori giapponesi.

poi... continua!

piu' o meno quello che dicievo prina inparare ad distinguere/ conoscere i componenti ...tipo una restenza da un cap ho da un diodo un tr da un integrato ecc. cominciare a capire il codicie colori delle res. capire il piu' dal meno dei cap diodi ecc.cominciare ha decifrare la capacita dei cap distinquerli dai polarizati e non. montare un ciruito anche il piu' senplice che sia ,se non sa distinquere i componenti puo' essere molto dificoltoso ... se non dramatico .e si possono avere delle cocenti delusione ed sentirzi magari negati ha questo che una bellisima cosa . ed ha questo scopo in rete trovate di tutto e di piu'. poi fate come credete ed piu' opporuno fare
ps poi il resto piano piano viene da se! cosi almeno ho cominciato io ,da autodidatta ed praticone
ma non dimenticate che ci vuole pure tantissima passione se no la vedo ... come dire un po' dura

... proseguo...
Insomma l'era del negozio di elettronica con le sue migliaia di cassettini e scaffali sembra decisamente tramontata a favore del e-commerce, ma anche qui le "fregature" sono dietro l'angolo e molti di noi ne sanno qualcosa!
Tra e-commerce e "negozio fisico" c'è Audiokit di Aprilia
http://www.shop.audiokit.it/OsWay/
La selezione dei componenti e seria ed affidabile, orientata verso la costruzione di elettroniche audio. Per che è tra Roma e Latina, Aprilia si raggiunge abbastanza facilmente, ma potete comprare anche on-line! Ripeto, serissimi ma, un po' cari e non hanno quasi nulla di semiconduttori a stadio solido.

Sulla questione "pre minimalist per iniziare": si... è un circuito semplice e non particolarmente critico, ma fa' proprio al caso vostro?
Il semplice ma ottimo mini pre è un single ended, basato su un solo transistor, con un guadagno medio-alto. Quindi: invertente (e nato per un finale altrettanto SE e se va' con quello (finale minimalist!) è tutto a posto, ma se il vostro finale non è invertente... e qui mi fermo perchè si entra in un campo minato!), non adatto a "finali" che di loro necessiterebbero solo di un buffer (vedi molto della classe D-T), li mandereste presto in saturazione!
Per suonare bene ha bisogno di ottima alimentazione, fare una alimentazione di "livello" spesso è più complesso che fare il minimalist stesso, potreste salvarvi in corner con una bella... batteria!

Ribadisco, io per iniziare vi consiglio una bella basetta sperimentale, dopo che avete capito come si fa' a far accendere un diodo led senza bruciarlo... si prosegue!
Mauro

Aggiornamento:
Per ora ho abbandonato l'idea del pre, non avrei un finale nè diffusori passivi decenti da poterci collegare quindi ho pensato di dedicarmi, per ora, a qualcosa che posso provare fin da subito: un paio di ampli cuffia!
Sto cercando di procurarmi i componenti per costruire un cmoy, l'opa ce l'ho e la millefori è in arrivo, spero di trovare i pezzi nei vari negozi di elettronica della mia città questo pomeriggio, c'è comunque da dire che, nonostante abbia trovato una guida
http://tangentsoft.net/audio/cmoy-tutorial/assy.html
Ci capisco ancora poco, o almeno non capisco come collegare i vari componenti!
L'altra alternativa è un ampli cuffia di cui sul forum si è parlato molto e che in kit si trova a circa 50 euro con la sua pcb
http://www.ebay.com/itm/GOLD-A1-Headphone-Amplifier-kit-with-R-core-transformer-/110655871413?ssPageName=STRK:MESE:IT

L'A1 clone gold.
Potrei magari assemblarlo(con la pcb dovrebbe essere molto più facile che partire da zero in un millefori) e sostuire qualche componente con altri di miglior qualità(ad esempio il pot)
Cosa ne pensate?

http://tangentsoft.net/audio/cmoy-tutorial/assy.html
Carino... semplice, descritto passo-passo, poi ci siamo sempre noi no?
Una cosuccia a batteria, grossi danni non se ne possono fare... o no?
Poi se vogliamo discutere di come suona un operazionale...

PS c'è anche il link allo schema ... l'hai visto?

http://tangentsoft.net/audio/cmoy-tutorial/misc/cmoy-tangent-sch.pdf

altrimenti prendi un kit con la sua bella basetta pronta, serigrafata ed inizi fare pratica con il saldatore.

emmeci ha scritto:http://tangentsoft.net/audio/cmoy-tutorial/assy.html
Carino... semplice, descritto passo-passo, poi ci siamo sempre noi no?
Una cosuccia a batteria, grossi danni non se ne possono fare... o no?
Poi se vogliamo discutere di come suona un operazionale...

PS c'è anche il link allo schema ... l'hai visto?

http://tangentsoft.net/audio/cmoy-tutorial/misc/cmoy-tangent-sch.pdf

Si, lo avevo visto, rimane sempre il problema del "buttare su millefori" lo schema!non riesco ancora a capirlo per bene!spero di trovare tutto in giro per negozi, non ci dovrebbe essere nessun componente introvabile a parte l'opa ma per fortuna lo ho già!
Dovrebbe essere un buon inizio...Poi se mi perdo per strada chiedo

http://diyaudioprojects.blogspot.it/2007/08/grado-ra1-headphone-amplifier.html?m=1
Ad esempio questo operazionale suona 350 dollari  , d'altronde si sà che il legno suona meglio!!!

Dexterdm ha scritto:
Ad esempio questo operazionale suona 350 dollari  , d'altronde si sà che il legno suona meglio!!!

Infatti la risposta giusta era: bene o male, dipende da come lo usi!

come volevasi dimostrare nei negozi dalle mie parti ho trovato pochissima roba
quindi per il progetto cmoy dovrò affidarmi ad rs components o simili...ho avuto difficoltà a trovare praticamente tutto, dalle resistenze(prese con un valore di dissipazione più alto...non credo che ci siano problemi comunque) al condensatore in polipropilene da 1 microfarad fino al pot...
intanto ho però preso il kit dell'A1 clone postato poco sopra, dovrebbe arrivarmi fra 7/10 gg

Venerdì mi è arrivato il kit dell'A1

mi sono subito messo all'opera e oggi ho concluso la scheda, devo aggiungere il dissipatore, i connettori e la sezione di alimentazione, tutto questo non prima che arrivi il case purtroppo( mi serviranno delle dritte per collegare il trasformatore all'ampli e alla vaschetta iec)
ecco un paio di foto


speriamo di aver fatto bene le saldature!
una domanda, i piedini dei transistor e dei regolatori di tensione possono essere accorciati?

Si a piacimento purchè poi riesci a saldarli...

Ok, grazie!li ho già saldati tutti comunque!

valvolas ha scritto:
La lista dei componenti è:

2 mpsa42
2 resistenze 330 ohm
2 resistenze 10k
2 resistenze 4,7 k
2 caps 47 micro 63V
2 caps 22 micro 63V
2 trimmer 100K
tutte le resistenze vanno bene a 1/4 Watt se carbone (secondo me) è meglio

L'idea è quella di mettere insieme un Minimalist e una Abletec. Come primo lavoro sulle elettroniche come lo vedete?

Mi riallaccio al Minimalist e chiedo alcuni chiarimenti da incompetente.

CONDENSATORI: di CAP ho visto che ce ne sono 1000 tipi: se si sceglie un tipo elettrolitico con tensione maggiore, ad esempio 100vdc, non ci sono problemi. Giusto? Occorre prestare attenzione ad altro?

RESISTENZE: quando dici che vedresti bene quella al carbone, intendi quelle a strato di carbone oppure ad impasto di carbone? Oppure è indifferente? Anche in questo caso se il wattaggio fosse superiore non dovrebbe dare alcun problema, giusto?

POTENZIOMETRO: va collegato lato sorgente e dovrà essere stereo per regolare in contemporanea entrambi i canali. Giusto? Il fatto del logaritmico serve solo per avere maggiore precisione a volumi bassi?

SELETTORE INGRESSI: se volessi aggiungere un selettore di ingressi, occorre avere qualche attenzione particolare?

ALIMENTAZIONE: a parte il discorso batterie, si potrebbe anche utilizzare un alimentatore tipo il MAEL? E un lineare che fa da 12,8 a 15V (4A). Se sì, quale tensione conviene utilizzare?

COLLEGAMENTO: se non sbaglio sia il Minimalist che la Abletec sono invertenti, quindi si collegano normalmente. Giusto?

Vi chiedo di essere clementi se le domande sono troppo banali.
Grazie

buonasera!
sono ancora io, quasi alla fine dell'ampli anche se mi rimane la cosa più importante...il collegamento!
prima di far casini visto che ho una sola possibilità vorrei chiedervi un paio di cose

se non sbaglio, dovrei collegare il il giallo/giallo e bianco/bianco ai "mini-mammut" in basso a sx
è riportato nella pcb:
AC
AC-G
AC-G
AC
per collegarli devo misurare qualcosa col tester oppure posso mettere indipendentemente uno dei due fili in AC o AC-G?

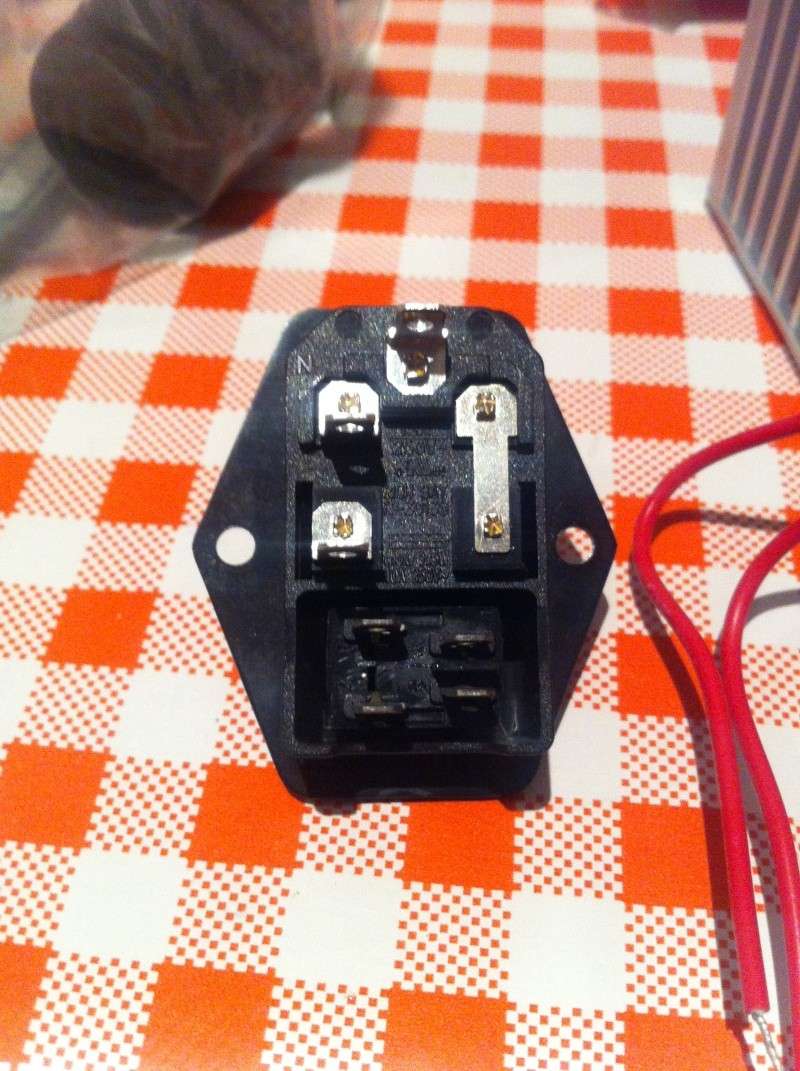

passiamo ora al lato "serio"...ho acquistato una presa iec con fusibile ed annesso interruttore..esattamente questa

riporto per chiarezza le diciture dei vari piedini

in alto: E
in alto a sx: N
la piastra in alto a dx: L
in basso a sx: c'è il disegno del fusibile

passiamo ora al lato interruttore

in alto a sx: 1
in basso a sx: 2
in alto a dx: mi sembra di leggere 4, di sicuro è riportato un 2A
in basso a dx: 3 e 1A

come dovrei collegare trafo-vaschetta-interruttore? e il fusibile?(è riportato nella iec "use only 250V fuse")
e anche se in questo caso vi chiedo se devo tener conto o misurare qualcosa col tester.
un ultima cosa, il filo nero con SCN rappresenta la terra?

scusate per le troppe domande ma ho cercato un pò in giro e non sono riuscito a trovare praticamente nulla...mi dispiacerebbe buttare la scheda per un collegamento errato!
grazie in anticipo!

Non prendere per oro colato quello che ti dico, nemmeno io sono esperto.

E dovrebbe essere la terra (Earth), N il neutro e L la fase (Load).
I due cavi del primario dovrebbero essere collegati a N e L, attendi conferma però, oppure collegali e misura la tensione sui secondari per verificare sia tutto a posto.
Il cavo nero, SCN (Screen), credo sia la schermatura del trasformatore, se è così va collegata al telaio (come la massa).

Sui collegamenti dei secondari, non avendo visto la scheda in dettaglio, mi astengo...

Intanto grazie, già è un pò più chiaro, mi rimane da capire come collegare poi l'interruttore
Per quanto riguarda i secondari alla scheda l'ordine è come dicevo poco sopra:

Dall'alto verso il basso

AC
AC-G
AC-G
AC

Nessuno mi può dare una mano?

Una foto della scheda con i morsetti AC e AC-G, fatta in modo che si veda dove finiscono le piste che partono dai morsetti potrebbe aiutare...

Switters ha scritto:Una foto della scheda con i morsetti AC e AC-G, fatta in modo che si veda dove finiscono le piste che partono dai morsetti potrebbe aiutare...

Dalla foto a pag 7 poco sopra credo si veda, nel caso appena sono a casa ne faccio altre se non è abbastanza chiara!
Comunque, la morsettiera si trova in basso a sx nella foto di cui sopra, sono le 4 saldature in linea prima dei diodi e dei condensatori
Partendo dal basso verso l'alto si ha
AC
AC-G
AC-G
AC
