Moduli Abletec (IcePower clone)

florin ha scritto:

ghiglie ha scritto:

Guarda, io non ne parlo male, dico solo che nel mio caso era quasi un disturbo. Poi non si sa mai... Magari sono disturbi che arrivavano dall'alimentazione (usavo un regolatore basato sui LM3x7) o dal PreFet. MrCarbon ad esempio la usa senza problemi, ma ha il Minimalist come pre.
Certo che l'ottimo sarebbe un pre bilanciato anche solo per "comodità", ma per ora sono contento così.

A mio parere, c'era un errore di cablaggio, il LM317 non da problemi se si rispetta lo schema del produttore.
Il pre Fet ha un impedenza d'uscita molto più bassa del Minimalist, quest ultimo potrebbe dare problemi di accoppiamento col finale.
In campo Hi-Fi domestico dove il pre ed il finale sono praticamente attaccati, in ambiente assolutamente non rumoroso (EMI), con rapporti S/N>100 dB portarsi dal pre al finale in linea bilanciata mi sembra proprio un'inutile complicazione ...

mmm... riproverò la schedina con il regolatore, ma ormai ho crimpato i cavi (facendo cadere qualche santo tra l'altro), ma avvertivo dei fruscii che così, in sbilanciato, non ho. Ho un leggero "hum" ma credo sia dovuto a qualche disturbo, se scollego il modulo pre non c'è... ma è OT.
Assolutamente in accordo con te per la questione bilanciato, non ho intenzione di mettermi in quei casotti, anche se la cablatura del modulo Abletec in effetti sarebbe più "straighforward" rispetto a inversione del canale destro e messa  massa di una delle fasi, almeno per una scimmia saldatrice come me...

ghiglie ha scritto:Scusa Pier, non capisco quale follia sia. Io non posso usarla bilanciata, non avendo un pre o cmq una sorgente bilanciata appunto. Ho fatto la modifica alle connessioni e invertito il canale dx come altri, e tolto la schedina perchè quel pelo di amplificazione che da sembrava mi sporcasse il segnale (le BX2 sono molto sensibili).

Scusa ghiglie, la mia risposta non era rivolta a te ma a Kalium che, da quello che avevo letto, voleva riconvertire le entrate dell'Abletec a bilanciato con la schedina sbilanciato-bilanciato. Questo è assolutamente inutile perchè l'ALC0240 è già configurata così per cui non necessita di nessuna schedina basta saldarci dei connettori XLR senza invertire nulla.

Mi sono letto tutto questo post interessante e volevo chiedervi un parere.

Attualmente uso uno squeezebox collegato ad un mdac e una TK2050.
Ho una coppia di Sonus Faber liuto tower.
Come vedete l'abbinata mdac pre e uscita bilanciata con ALC0240 ???
Per le casse che ho che sia il caso di pensare a due ALC0240 e configurarle in BTL ??

Ovviamente uscita bilanciata sul MDAC usato come pre e bilanciata sulle ALC0240.

Grazie
Alberto

Sono interessato a questi moduli, volevo chiedere , da "absolute beginner" qualche istruzione per la messa in campo, ovvero di cosa c'è bisogno: contenitore , connessioni (saldando?) etc, insomma una brevissima   guida "moduli per dummies"

almo70 ha scritto:Mi sono letto tutto questo post interessante e volevo chiedervi un parere.

Attualmente uso uno squeezebox collegato ad un mdac e una TK2050.
Ho una coppia di Sonus Faber liuto tower.
Come vedete l'abbinata mdac pre e uscita bilanciata con ALC0240 ???
Per le casse che ho che sia il caso di pensare a due ALC0240 e configurarle in BTL ??

Ovviamente uscita bilanciata sul MDAC usato come pre e bilanciata sulle ALC0240.

Grazie
Alberto

L'abbinamento tra Mdac in bilanciato con l'ALC0240 va bene basta controllare l'impedenza di uscita del dac.
Se adesso ti va bene l'Hifimediy non vedo la necessità di passare a due Alc0240 al limite prendi due ALC0180.

alexandros ha scritto:Sono interessato a questi moduli, volevo chiedere , da "absolute beginner" qualche istruzione per la messa in campo, ovvero di cosa c'è bisogno: contenitore , connessioni (saldando?) etc, insomma una brevissima   guida "moduli per dummies"

Se controlli nei vari post precedenti trovi tutto ,comunque serve un contenitore ,gli Rca di ingresso o eventuali XLR se
si usa il bilanciato ,i connettori per gli speaker piu la presa IEC e l'interruttore dell'alimentazione.I moduli Abletec
richedono dei connettori che sono disponibili in kit sul sito dei moduli.

Ok ,mi sembrava che qualcuno avesse scritto che come qualità ACL0240 singolo fosse superiore al 180 in btl.
Però effettivamente i 180W btl del 180 sarebbero più che sufficienti come potenza

Charli48 ha scritto:

alexandros ha scritto:Sono interessato a questi moduli, volevo chiedere , da "absolute beginner" qualche istruzione per la messa in campo, ovvero di cosa c'è bisogno: contenitore , connessioni (saldando?) etc, insomma una brevissima   guida "moduli per dummies"

Se controlli nei vari post precedenti trovi tutto ,comunque serve un contenitore ,gli Rca di ingresso o eventuali XLR se
si usa il bilanciato ,i connettori per gli speaker piu la presa IEC e l'interruttore dell'alimentazione.I moduli Abletec
richedono dei connettori che sono disponibili in kit sul sito dei moduli.

gracias hombre!

Pier ha scritto:

ghiglie ha scritto:Scusa Pier, non capisco quale follia sia. Io non posso usarla bilanciata, non avendo un pre o cmq una sorgente bilanciata appunto. Ho fatto la modifica alle connessioni e invertito il canale dx come altri, e tolto la schedina perchè quel pelo di amplificazione che da sembrava mi sporcasse il segnale (le BX2 sono molto sensibili).

Scusa ghiglie, la mia risposta non era rivolta a te ma a Kalium che, da quello che avevo letto, voleva riconvertire le entrate dell'Abletec a bilanciato con la schedina sbilanciato-bilanciato. Questo è assolutamente inutile perchè l'ALC0240 è già configurata così per cui non necessita di nessuna schedina basta saldarci dei connettori XLR senza invertire nulla.

No , volevo convertire con una schedina da sbilnciato a bilanciato, non ho il pre con uscite bilanciate

kalium ha scritto:

Pier ha scritto:
Scusa ghiglie, la mia risposta non era rivolta a te ma a Kalium che, da quello che avevo letto, voleva riconvertire le entrate dell'Abletec a bilanciato con la schedina sbilanciato-bilanciato. Questo è assolutamente inutile perchè l'ALC0240 è già configurata così per cui non necessita di nessuna schedina basta saldarci dei connettori XLR senza invertire nulla.

No , volevo convertire con una schedina da sbilnciato a bilanciato, non ho il pre con uscite bilanciate

Non potrebbe essere più semplice usare questi connettori?
http://www.amazon.it/2PZ-Adattatore-Audio-Omnitronic-PEZZI/dp/B000TGHCV0/ref=sr_1_1/278-7270980-9265121?ie=UTF8&qid=1391878684&sr=8-1&keywords=adattatore+xlr+rca

Pier ha scritto:

kalium ha scritto:
No , volevo convertire con una schedina da sbilnciato a bilanciato, non ho il pre con uscite bilanciate

Non potrebbe essere più semplice usare questi connettori?
http://www.amazon.it/2PZ-Adattatore-Audio-Omnitronic-PEZZI/dp/B000TGHCV0/ref=sr_1_1/278-7270980-9265121?ie=UTF8&qid=1391878684&sr=8-1&keywords=adattatore+xlr+rca

Ma non c'è la necessità di fare dei ponticelli sulla scheda ?

luigigi ha scritto:

Pier ha scritto:

Non potrebbe essere più semplice usare questi connettori?
http://www.amazon.it/2PZ-Adattatore-Audio-Omnitronic-PEZZI/dp/B000TGHCV0/ref=sr_1_1/278-7270980-9265121?ie=UTF8&qid=1391878684&sr=8-1&keywords=adattatore+xlr+rca

Ma non c'è la necessità di fare dei ponticelli sulla scheda ?

Se sull'ampli metti i connettori XLR femmina non c'e bisogno di ponticelli sulla scheda e ci vogliono
gli adattatori tipo questi per collegere il cavo RCA:ci pensa l'adattatore a collegare a massa il polo freddo dell'XLR.

http://www.ebay.it/itm/Adattatore-RCA-Femmina-XLR-Maschio-connector-adapter-From-RCA-F-to-XLR-M-/171128804832?pt=Cablaggi_e_Terminali&hash=item27d81255e0

in risposta a qualcuno, no, due 180 in btl danno parecchia potenza in più rispetto ad una singola alc240 e due alc240 superano due alc180  ma personalmente più di 50W in 8 ohm non ne userò mai.. con le liuto userei due 180, giusto per non sprecare inutilmente soldi


le schede comunque accettano sia bilanciato che sbilanciato MA, in sbilanciato si hanno problemi quindi bisogna avere accortezze particolari,

io la scheda l'ho messa per aggirare semplicemente tutte le possibili problematiche, ma la scheda di per se andava tranquilla anche connessa in sbilanciato.. tuttavia conisglio, per semplicità..

a livello sonoro non ricordo di aver sentito differenze e ormai problemi di psicoacustica non me ne faccio più, è tutto perfettamente come piace a me

@Ghiglie: io con la scheda non ho avuto problemi ma si sa, l'alimentazione gioca un ruolo importante.. io sia sulla scheda che sul pre ho creato moltiplicatori di tensione studiati ad hoc, probabilmente la migliore alimentazione possibile, quello che ne esce è talmente pulito che non ho avuto nemmeno bisogno di utilizzare un filtro shaffner, prima col minimalist v1 con alimentazione lineare e regolatore di tensione, avevo fastidi quando scattavano i relais in casa.. con i moltiplicatori di tensione niente, silenzio assoluto.. il tuo problema potrebbe anche esser stato un'alimentazione poco pulita, che nelle sorgenti gioca un ruolo molto importante

MrTheCarbon ha scritto:in risposta a qualcuno, no, due 180 in btl danno parecchia potenza in più rispetto ad una singola alc240 e due alc240 superano due alc180  ma personalmente più di 50W in 8 ohm non ne userò mai.. con le liuto userei due 180, giusto per non sprecare inutilmente soldi


le schede comunque accettano sia bilanciato che sbilanciato MA, in sbilanciato si hanno problemi quindi bisogna avere accortezze particolari,

io la scheda l'ho messa per aggirare semplicemente tutte le possibili problematiche, ma la scheda di per se andava tranquilla anche connessa in sbilanciato.. tuttavia conisglio, per semplicità..

a livello sonoro non ricordo di aver sentito differenze e ormai problemi di psicoacustica non me ne faccio più, è tutto perfettamente come piace a me

@Ghiglie: io con la scheda non ho avuto problemi ma si sa, l'alimentazione gioca un ruolo importante.. io sia sulla scheda che sul pre ho creato moltiplicatori di tensione studiati ad hoc, probabilmente la migliore alimentazione possibile, quello che ne esce è talmente pulito che non ho avuto nemmeno bisogno di utilizzare un filtro shaffner, prima col minimalist v1 con alimentazione lineare e regolatore di tensione, avevo fastidi quando scattavano i relais in casa.. con i moltiplicatori di tensione niente, silenzio assoluto.. il tuo problema potrebbe anche esser stato un'alimentazione poco pulita, che nelle sorgenti gioca un ruolo molto importante

Si può avere uno schema o una indicazione di dove reperirlo (per il moltiplicatore di tensione)?

MrTheCarbon ha scritto:in risposta a qualcuno, no, due 180 in btl danno parecchia potenza in più rispetto ad una singola alc240 e due alc240 superano due alc180  ma personalmente più di 50W in 8 ohm non ne userò mai.. con le liuto userei due 180, giusto per non sprecare inutilmente soldi


le schede comunque accettano sia bilanciato che sbilanciato MA, in sbilanciato si hanno problemi quindi bisogna avere accortezze particolari,

io la scheda l'ho messa per aggirare semplicemente tutte le possibili problematiche, ma la scheda di per se andava tranquilla anche connessa in sbilanciato.. tuttavia conisglio, per semplicità..

a livello sonoro non ricordo di aver sentito differenze e ormai problemi di psicoacustica non me ne faccio più, è tutto perfettamente come piace a me

@Ghiglie: io con la scheda non ho avuto problemi ma si sa, l'alimentazione gioca un ruolo importante.. io sia sulla scheda che sul pre ho creato moltiplicatori di tensione studiati ad hoc, probabilmente la migliore alimentazione possibile, quello che ne esce è talmente pulito che non ho avuto nemmeno bisogno di utilizzare un filtro shaffner, prima col minimalist v1 con alimentazione lineare e regolatore di tensione, avevo fastidi quando scattavano i relais in casa.. con i moltiplicatori di tensione niente, silenzio assoluto.. il tuo problema potrebbe anche esser stato un'alimentazione poco pulita, che nelle sorgenti gioca un ruolo molto importante

Ok....allora vada per i 180.....pensavo ci fossero differenze anche di qualità...potenza a parte.
Mi incuriosisce anche il pre minimalist ma ho visto che ci sono un numero di post incredibili sull'argomento.
C'è una versione finale che mi consigli ??
Vedo cheusi una V3 e una V1 sull'impianto secondario....
Quale mi consiglieresti da abbinare al 180 ???

https://www.tforumhifi.com/t27526p600-moduli-abletec-icepower-clone?highlight=abletec

a fine pagina lo schema del moltiplicatore di tensione per la scheda di conversione


per il pre minimalist sicuramente la V3, la v1 era una versione precedente di fattura più semplice (richiedeva alimentazione a 12V) ma aveva un guadagno troppo alto..

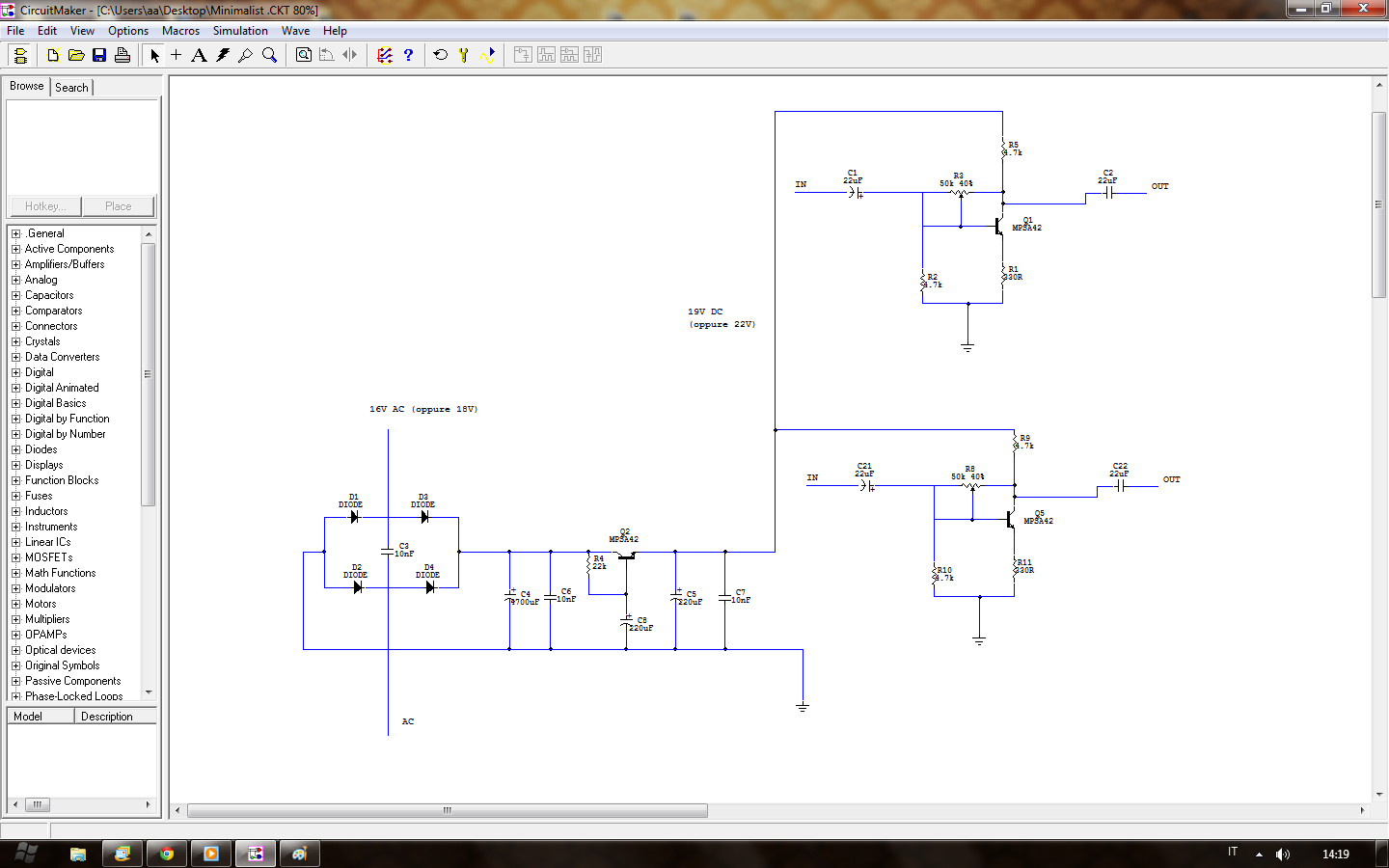

qui lo schema

MrTheCarbon ha scritto:
@Ghiglie: io con la scheda non ho avuto problemi ma si sa, l'alimentazione gioca un ruolo importante.. io sia sulla scheda che sul pre ho creato moltiplicatori di tensione studiati ad hoc, probabilmente la migliore alimentazione possibile, quello che ne esce è talmente pulito che non ho avuto nemmeno bisogno di utilizzare un filtro shaffner, prima col minimalist v1 con alimentazione lineare e regolatore di tensione, avevo fastidi quando scattavano i relais in casa.. con i moltiplicatori di tensione niente, silenzio assoluto.. il tuo problema potrebbe anche esser stato un'alimentazione poco pulita, che nelle sorgenti gioca un ruolo molto importante

Possibile, usando un regolare basato su LM3x7 (questo, pare ben fatto), ma sia a +/-15V che +/-12V mi portava dentro un po' di fruscii... Mah! Prima o poi metterò in piedi il trabiccolo con il moltiplicatore di tensione, tanto per provare.

e dovresti aspettare 2 mesi mentre arriva quel coso?    senti a me, lascia perdere i regolatori di tensione, prendi un trasformatore 2*12V, e fatti il moltiplicatore come l'ho fatto io, i componenti son pochi e lo schema è semplice, spendi forse anche di meno

MrTheCarbon ha scritto:e dovresti aspettare 2 mesi mentre arriva quel coso?    senti a me, lascia perdere i regolatori di tensione, prendi un trasformatore 2*12V, e fatti il moltiplicatore come l'ho fatto io, i componenti son pochi e lo schema è semplice, spendi forse anche di meno

Li ho già aspettati , anzi, 30gg circa ma non me ne sono accorto.
Il problema dei pochi componenti è andarli a trovare nei negozi, gli MPSA ad esempio su Torino non li ho trovati, dovrei fare una piccola BOM e sperare in qualche elettronica online che li spedisca... ma chi c'ha tempo?

forse un po ot, ma...qualcuno sa qualcosa in qualchemodo... di questo ampli "Pear Drop"  con moduli abletec ?

alexandros ha scritto:forse un po ot, ma...qualcuno sa qualcosa in qualchemodo... di questo ampli "Pear Drop"  con moduli abletec ?

Niente  Ha un ALC 0180, l'avevo visto qua:
http://www.ebay.co.uk/itm/B-K-Electronics-Pear-Drop-Audio-Amplifier-90W-per-channel-Class-D-BLACK-/320985984283

sembra un modulo+un potenziometro o sbaglio? rispetto al Teac con lo steso modulo è meno bellino, ma costa anche >500 euro di meno (e allora ci viene anche un DAc insieme) mmm... si sta risvegliando la scimmia, a cuccia!

Certo che quasi 200 sterline per la scatoletta mi sembrano un pò tantine visto che il modulo ALC0180
costa molto meno.....

be, a fare il "difensore d'ufficio" , si potrebbe dire che tra modulo, contenitore, connettori, spinotti, manopole, spedizione etc, andiamo un po più su....? mettici il tempo di assemblaggio, costi magazzino , garanzia etc, insomma, si è visto di peggio come ricarico mi sa.....  .

alexandros ha scritto:be, a fare il "difensore d'ufficio" , si potrebbe dire che tra modulo, contenitore, connettori, spinotti, manopole, spedizione etc, andiamo un po più su....? mettici il tempo di assemblaggio, costi magazzino , garanzia etc, insomma, si è visto di peggio come ricarico mi sa.....  .

Mi hai anticipato, .....è un prodotto finito e garantito!
