Re: Behringer SRC2496
daniele ha scritto:ciao Vincenzo anche quello che ho io, ha i numeri diversi da quelli di lampizator.
Per installare quelle belle vaschette rca Neutrik, hai direttamente dissaldato i connettori bilanciati dalla scheda? perchè sennò mi sa che non c'è spazio..
hai scelto quali trasformatori utilizzerai?
ciao!
Sì, ho tolto i connettori originali. Nello spazio ricavato monterò le RCA a vaschetta.
Stasera posteò qualche foto...
Per i trasformatori mi sa che prenderò i Sowter...
Vincenzo- Membro classe argento
- Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :
Re: Behringer SRC2496
Quei sowter hanno questo rapporto 1+1 : 5+5
chissà se andrebbero bene anche i monacor ltr110 (ovviamente la qualità non sarà paragonabile, però intanto per fare una prova..)
chissà se andrebbero bene anche i monacor ltr110 (ovviamente la qualità non sarà paragonabile, però intanto per fare una prova..)
daniele- Membro classe bronzo
- Data d'iscrizione : 09.09.08
Numero di messaggi : 1740
Località : Via della Povertà
Provincia : vp
Occupazione/Hobby : Desolation Row
Impianto : Hegel h190
Leak Stereo 20
Thorens td124
DAC Lampizator
Dynaudio sp40
Re: Behringer SRC2496
daniele ha scritto:Quei sowter hanno questo rapporto 1+1 : 5+5
chissà se andrebbero bene anche i monacor ltr110 (ovviamente la qualità non sarà paragonabile, però intanto per fare una prova..)
Ci sarebbero anche gli Oxford (Cod. RS 210-6425): la coppia costa 36€ e dovrebbero essere quelli di Audiosmile!
The audio signal is then taken directly from the output of the high quality DAC chip and passed through only one resistor (with a capacitor in parallel) and a single transformer per channel.
Se la modifica è davvero sconvolgente quanto dicono, prenderò l'ultradrive per biamplificare i miei diffusori.
Vincenzo- Membro classe argento
- Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :
Re: Behringer SRC2496
l'ho riaperto adesso...quella quadriresistenza è troppo piccola per la mia abilità di saldatore
purtroppo non farò nessun tweaking..non riuscirei mai a saldarci 4 fili..
purtroppo non farò nessun tweaking..non riuscirei mai a saldarci 4 fili..
daniele- Membro classe bronzo
- Data d'iscrizione : 09.09.08
Numero di messaggi : 1740
Località : Via della Povertà
Provincia : vp
Occupazione/Hobby : Desolation Row
Impianto : Hegel h190
Leak Stereo 20
Thorens td124
DAC Lampizator
Dynaudio sp40
Re: Behringer SRC2496
daniele ha scritto:l'ho riaperto adesso...quella quadriresistenza è troppo piccola per la mia abilità di saldatore
purtroppo non farò nessun tweaking..non riuscirei mai a saldarci 4 fili..
Prova a prendere degli occhiali magnificatori, li trovi dai cinesi a 5 € riesci a saldare su parti ancora più piccole
http://forum.nexthardware.com/modifiche-elettroniche-vga/55376-utile-uhu-patafix.html
Sto topic è da incorniciare prossima spesa è sto dac
Roberto
Re: Behringer SRC2496
daniele ha scritto:l'ho riaperto adesso...quella quadriresistenza è troppo piccola per la mia abilità di saldatore
purtroppo non farò nessun tweaking..non riuscirei mai a saldarci 4 fili..
Non ti scoraggiare: non è tanto difficile. Per dissaldarla puoi usare un metodo ancora più semplice, visto che è minuscola: sciogli una grossa goccia di stagno al centro della resistenza, in modo che lo stesso lambisca tutti i piedini; si scioglierà lo stagno delle piste e la resistenza verrà subito via con un colpo di punta del saldatore.
Se non esageri con la quantità di stagno, non sarà nemmeno necessario pulire le piste.
Per saldare i cavi, assicurane uno per volta alla scheda con un morsetto a molla, in modo che il filo non si sposti durante la saldatura. Con una punta sottile per smd vedrai che sarà semplice.
Vincenzo- Membro classe argento
- Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :
Re: Behringer SRC2496
Provato mai il trucco della calzetta di Rame intinta nella Rosin ?
Guarda che figo il tuo sistema usato su un grosso chip
https://www.youtube.com/watch?v=7kyaz4Zrd78
Roberto
Guarda che figo il tuo sistema usato su un grosso chip
https://www.youtube.com/watch?v=7kyaz4Zrd78
Roberto
Ultima modifica di wasky il Ven 25 Set 2009 - 20:39 - modificato 1 volta.
Re: Behringer SRC2496
wasky ha scritto:Provato mai il trucco della calzetta di Rame intinta nella Rosin ?
Mille volte
...et ça marche!
Vincenzo- Membro classe argento
- Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :
Re: Behringer SRC2496
Vincenzo ha scritto:wasky ha scritto:Provato mai il trucco della calzetta di Rame intinta nella Rosin ?
Mille volte
...et ça marche!
Non conosco neppure una parola di francese
Molta pazienza ma lavoro pulito con la calzetta imo
hai visto il video che ho messo in edit ?
Roberto
Re: Behringer SRC2496
wasky ha scritto:
hai visto il video che ho messo in edit ?
Forte quel liquido che tiene sciolto lo stagno! sembra una resina poco viscosa...
Qui si vede la trecciola in azione:
https://www.youtube.com/watch?v=e5qYG95bbz8
Vincenzo- Membro classe argento
- Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :
Re: Behringer SRC2496
grazie Vincenzo...
Il saldatore per smd può essere la mia soluzione!
grazie ancora
Il saldatore per smd può essere la mia soluzione!
grazie ancora
daniele- Membro classe bronzo
- Data d'iscrizione : 09.09.08
Numero di messaggi : 1740
Località : Via della Povertà
Provincia : vp
Occupazione/Hobby : Desolation Row
Impianto : Hegel h190
Leak Stereo 20
Thorens td124
DAC Lampizator
Dynaudio sp40
Re: Behringer SRC2496
I lavori vanno avanti...
Ho sostituito tutti gli elettrolitici del ramo di alimentazione a 5V. Nella nuova scheda sono C27, C9, C18, C13, C10 (sost. con Panasonic FM da 10uF 25V) e C4 (sost. da Panasonic FC da 1000 uF 35V).
Poi ho dissaldato R47 e ho saldato sulle piazzole dei cavi sottilissimi in rame argentato. Vista l'estrema fragilità delle minuscole piazzole, ho assicurato con della colla i cavi alla pcb e poi ho incollato sopra uno dei quattro feltrini di appoggio al telaio.
Le altre modifiche sono quelle che ho descritto qualche post fa: rimosse le prese xlr delle uscite analogiche, rimossi i trasformatori dei due ingressi digitali (coassiale e xlr)...
...e schermato il fascio di cavi di alimentazione dal TA alla scheda madre.
Naturalmente ho dovuto rimuovere tutta la colla a caldo che fissava i cavi al telaio e alle prese.
Adesso non mi resta che forare il mobile per le nuove prese e aspettare i trasformatori.
Ho sostituito tutti gli elettrolitici del ramo di alimentazione a 5V. Nella nuova scheda sono C27, C9, C18, C13, C10 (sost. con Panasonic FM da 10uF 25V) e C4 (sost. da Panasonic FC da 1000 uF 35V).
Poi ho dissaldato R47 e ho saldato sulle piazzole dei cavi sottilissimi in rame argentato. Vista l'estrema fragilità delle minuscole piazzole, ho assicurato con della colla i cavi alla pcb e poi ho incollato sopra uno dei quattro feltrini di appoggio al telaio.
Le altre modifiche sono quelle che ho descritto qualche post fa: rimosse le prese xlr delle uscite analogiche, rimossi i trasformatori dei due ingressi digitali (coassiale e xlr)...
...e schermato il fascio di cavi di alimentazione dal TA alla scheda madre.
Naturalmente ho dovuto rimuovere tutta la colla a caldo che fissava i cavi al telaio e alle prese.
Adesso non mi resta che forare il mobile per le nuove prese e aspettare i trasformatori.
Vincenzo- Membro classe argento
- Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :
Re: Behringer SRC2496
Di pomeriggio ho completato i lavori.
Ecco le nuove prese:
Quelle con vaschetta che hanno sostituito le xlr sono Neutrik. Le altre due Axiomedia.
Qui è visibile la resistenza da 75Ohm 1/2w 1% che ha sostituito la smd da 110 sull'ingresso AES/EBU (il multiplex riconosce automaticamente il tipo di segnale).
Et voilà, pronta per le ultime saldature!
A presto,
v
Ecco le nuove prese:
Quelle con vaschetta che hanno sostituito le xlr sono Neutrik. Le altre due Axiomedia.
Qui è visibile la resistenza da 75Ohm 1/2w 1% che ha sostituito la smd da 110 sull'ingresso AES/EBU (il multiplex riconosce automaticamente il tipo di segnale).
Et voilà, pronta per le ultime saldature!
A presto,
v
Vincenzo- Membro classe argento
- Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :
Re: Behringer SRC2496
che spettacolo...
complimenti!!!
eccezionale l'idea del feltrino..
complimenti!!!
eccezionale l'idea del feltrino..
daniele- Membro classe bronzo
- Data d'iscrizione : 09.09.08
Numero di messaggi : 1740
Località : Via della Povertà
Provincia : vp
Occupazione/Hobby : Desolation Row
Impianto : Hegel h190
Leak Stereo 20
Thorens td124
DAC Lampizator
Dynaudio sp40
Re: Behringer SRC2496

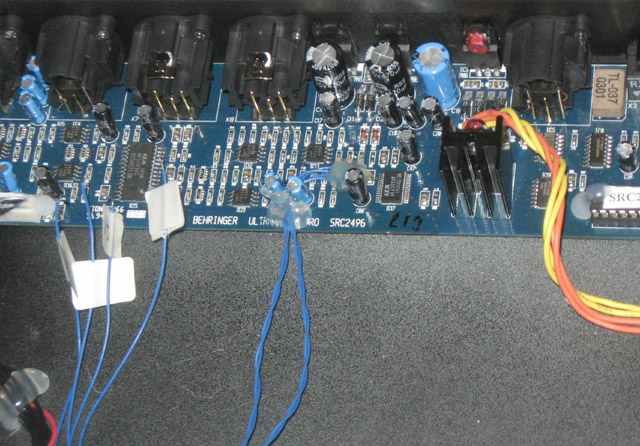

Nell'altra versione della PCB (come quella di Fikus) le modifiche sono rese più semplici dalla corrispondenza dei numeri dello schema. Conviene però saldare i 4 cavi per i trasformatori prima di rimontare C88:
Ho assicurato poi i sottili cavetti alla pcb con un po' di colla a caldo e rimesso a posto tutto:
Adesso ci sono due dac in attesa dei ferri. Magari qualcosa più in linea con la "filosofia T".... Non mi va di spendere per i TU il doppio del costo del dac!
Ho assicurato poi i sottili cavetti alla pcb con un po' di colla a caldo e rimesso a posto tutto:
Adesso ci sono due dac in attesa dei ferri. Magari qualcosa più in linea con la "filosofia T".... Non mi va di spendere per i TU il doppio del costo del dac!
Vincenzo- Membro classe argento
- Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :
Re: Behringer SRC2496
Appena arrivati i minuscoli trasformatori Oxford con le loro calotte di schermo. Domattina proverò a montarle sul secondo dac (di Daniele), quello con i componenti solo sulla parte superiore della scheda.
Come suggeritomi dall'impagabile Maurizio, proverò a collegarli con la res e il cond dal centrale del primario verso massa, forse come implementa la modifica Audiosmile.
A domani con gli aggiornamenti,
v
Come suggeritomi dall'impagabile Maurizio, proverò a collegarli con la res e il cond dal centrale del primario verso massa, forse come implementa la modifica Audiosmile.
A domani con gli aggiornamenti,
v
Vincenzo- Membro classe argento
- Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :
Re: Behringer SRC2496
Ecco come si presentano i TU Oxford...
A sinistra lo schermo in mumetal, a destra il TU e sotto la piastra inferiore.
Ed eccolo "inscatolato".
Appena li installo vi aggiorno.
A sinistra lo schermo in mumetal, a destra il TU e sotto la piastra inferiore.
Ed eccolo "inscatolato".
Appena li installo vi aggiorno.
Vincenzo- Membro classe argento
- Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :
daniele- Membro classe bronzo
- Data d'iscrizione : 09.09.08
Numero di messaggi : 1740
Località : Via della Povertà
Provincia : vp
Occupazione/Hobby : Desolation Row
Impianto : Hegel h190
Leak Stereo 20
Thorens td124
DAC Lampizator
Dynaudio sp40
Re: Behringer SRC2496
Già...daniele ha scritto:
Vincenzo- Membro classe argento
- Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :
Re: Behringer SRC2496
Eccomi qua! Modifiche ultimate!!
Ho utilizzato due Oxford mod. 210-6431 (presi da RS) con primario (due semiprimari in serie) da 600 Ohm e secondario (sempre due in serie) da 600 ohm (rapporto 1:1, quindi) di impedenza. La configurazione scelta è quella spiegata da Maurarte nel thread "TU per DAC" e che prevede una resistenza e un cap in parallelo tra loro collegati tra la presa centrale del primario e massa. La resistenza in continua di ogni semiprimario è di 15 ohm, quindi il valore scelto per la res verso massa è stato di circa 1980 KOhm (ottenuto mettendo in parallelo tra loro quattro resistenze selezionate). Il valore del cap utilizzato è di 25uF ottenuto con quattro MKT riciclati che avevo in casa.
Il guadagno, naturalmente, è notevolmente inferiore al dac "liscio" (che ha un gain di 16dB essendo per uso professionale) ma siamo comunque ad un valore più che adeguato per un uso "home".
ASCOLTO
La prova d'ascolto è stata effettuata rigorosamente a norme IMQ con il TA3020+smps collegato alle Pi e come sorgente il solito CD6. Musica ascoltata:
Alan Parson - A valid path (vari brani)
Mahler - Marcia funebre e Adagietto dalla V sinfonia (Chailly/Concertgebow)
CD Test di Diapason
Vinicio Capossela - Canzoni a manovella (vari brani)
Sakamoto - Chasm
Insomma, i soliti miei dischi di riferimento!
PRO
Il dac è irriconoscibile, soprattutto in gamma media e medioalta: ha completamente perso la leggera durezza caratteristica di questo prodotto, un po' freddo e alla lunga affaticante. Le voci e gli archi sono una delizia! La larghezza della scena è rimasta pressoché invariata, ma ha guadagnato tantissimo in profondità. Ottima la definizione. Un suono molto "analogico"!
CONTRO
Non si può naturalmente pretendere che due Oxford da 30€ suonino bene quanto i Sowter da 150.. I limiti si sentono però solo nell'estremo basso: la zona intorno ai 30-40Hz è leggermente attenuata, ma comunque presente e ben articolata.
Ne vale la pena? SIIIIIIII!!!!!!!!!!
E penso che valga la pena anche spendere i (non pochi) soldini in più per i due trasformatori consigliati da Fikus! L'AKM li merita, eccome (e surclassa il dac interno del mio cdp )!!
Ho utilizzato due Oxford mod. 210-6431 (presi da RS) con primario (due semiprimari in serie) da 600 Ohm e secondario (sempre due in serie) da 600 ohm (rapporto 1:1, quindi) di impedenza. La configurazione scelta è quella spiegata da Maurarte nel thread "TU per DAC" e che prevede una resistenza e un cap in parallelo tra loro collegati tra la presa centrale del primario e massa. La resistenza in continua di ogni semiprimario è di 15 ohm, quindi il valore scelto per la res verso massa è stato di circa 1980 KOhm (ottenuto mettendo in parallelo tra loro quattro resistenze selezionate). Il valore del cap utilizzato è di 25uF ottenuto con quattro MKT riciclati che avevo in casa.
Il guadagno, naturalmente, è notevolmente inferiore al dac "liscio" (che ha un gain di 16dB essendo per uso professionale) ma siamo comunque ad un valore più che adeguato per un uso "home".
ASCOLTO
La prova d'ascolto è stata effettuata rigorosamente a norme IMQ con il TA3020+smps collegato alle Pi e come sorgente il solito CD6. Musica ascoltata:
Alan Parson - A valid path (vari brani)
Mahler - Marcia funebre e Adagietto dalla V sinfonia (Chailly/Concertgebow)
CD Test di Diapason
Vinicio Capossela - Canzoni a manovella (vari brani)
Sakamoto - Chasm
Insomma, i soliti miei dischi di riferimento!
PRO
Il dac è irriconoscibile, soprattutto in gamma media e medioalta: ha completamente perso la leggera durezza caratteristica di questo prodotto, un po' freddo e alla lunga affaticante. Le voci e gli archi sono una delizia! La larghezza della scena è rimasta pressoché invariata, ma ha guadagnato tantissimo in profondità. Ottima la definizione. Un suono molto "analogico"!
CONTRO
Non si può naturalmente pretendere che due Oxford da 30€ suonino bene quanto i Sowter da 150.. I limiti si sentono però solo nell'estremo basso: la zona intorno ai 30-40Hz è leggermente attenuata, ma comunque presente e ben articolata.
Ne vale la pena? SIIIIIIII!!!!!!!!!!
E penso che valga la pena anche spendere i (non pochi) soldini in più per i due trasformatori consigliati da Fikus! L'AKM li merita, eccome (e surclassa il dac interno del mio cdp )!!
Ultima modifica di Vincenzo il Sab 31 Ott 2009 - 18:58 - modificato 2 volte.
Vincenzo- Membro classe argento
- Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :
Re: Behringer SRC2496
Vincenzo...non ho parole..
Sei stato veramente grande!!
Sei stato veramente grande!!
daniele- Membro classe bronzo
- Data d'iscrizione : 09.09.08
Numero di messaggi : 1740
Località : Via della Povertà
Provincia : vp
Occupazione/Hobby : Desolation Row
Impianto : Hegel h190
Leak Stereo 20
Thorens td124
DAC Lampizator
Dynaudio sp40
Re: Behringer SRC2496
Vincenzo prova ad aumentare il valore dei condensatori (anche con elettrolitici) sino a 250uF.
Re: Behringer SRC2496
Maurizio, ovviamente, grazie anche a te, per i sempre illuminanti consigli
daniele- Membro classe bronzo
- Data d'iscrizione : 09.09.08
Numero di messaggi : 1740
Località : Via della Povertà
Provincia : vp
Occupazione/Hobby : Desolation Row
Impianto : Hegel h190
Leak Stereo 20
Thorens td124
DAC Lampizator
Dynaudio sp40
Re: Behringer SRC2496
Grazie Maurì. Provo subito!MaurArte ha scritto:Vincenzo prova ad aumentare il valore dei condensatori (anche con elettrolitici) sino a 250uF.
...e GRAZIE DI CUORE per avermi ENORMEMENTE aiutato per queste modifiche!
Vincenzo- Membro classe argento
- Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :
Re: Behringer SRC2496
Vincè, piglia trasfotmatori col core grosso se vuoi i bassi profondi, delle tre coppie che ho provato io solo quelli grossi hanno dato soddisfazioni in gamma bassa!
Bel lavoro!!! Striscetta verde per te
Vuoi provare i digitec?
Bel lavoro!!! Striscetta verde per te
Vuoi provare i digitec?
piero7- Membro classe oro
- Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :
Pagina 2 di 6 • 1, 2, 3, 4, 5, 6
Argomenti simili
» [Vendo] Dac Behringer Src2496 - 90€
» Trasformatori per dac
» [Vendo MI] Dac Behringer Src2496 - 130€
» Pennetta HiFace
» modifiche al Behringer Ultramatch PRO SRC2496
» Trasformatori per dac
» [Vendo MI] Dac Behringer Src2496 - 130€
» Pennetta HiFace
» modifiche al Behringer Ultramatch PRO SRC2496
Pagina 2 di 6
Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
Oggi alle 20:05 Da arthur dent
» Regalo giradischi per mia moglie
Oggi alle 19:22 Da giucam61
» GIRADISCHI RETROLIFE FUNZIONA MA NON SI SENTE
Oggi alle 18:00 Da giucam61
» Impiantino da pezzi recuperati - Wharfdale Alientek Onkyo consigli
Oggi alle 16:55 Da Marco Ravich
» Consiglio acquisto prime cuffie Hi-End
Oggi alle 11:59 Da rinorho
» I bar in cui si ascolta la musica come si deve
Ieri alle 22:45 Da handros
» Diffusori amplificati piccoli
Ieri alle 22:42 Da handros
» Vorrei cambiare impianto, budget 3000 euro
Ieri alle 21:38 Da Fabietto68+
» Info su Dac+Amp portatile sotto i 200€ - Cuffie in possesso: Sennheiser MOMENTUM 4 Wireless
Ieri alle 19:08 Da giucam61
» Problema collegamento registratori OTARI
Ieri alle 18:27 Da Carlito
» TD 160 MOTORE
Mar 19 Nov 2024 - 19:12 Da morgana90
» Quale giradischi vintage?
Mar 19 Nov 2024 - 9:19 Da Quaiozi!
» Perché un DAC esterno non funziona con un uscita SACD da un Marantz
Mar 19 Nov 2024 - 8:53 Da Marco Ravich
» (RG) QED Reference Optical Quartz da 0.6m - 60€ +SS
Lun 18 Nov 2024 - 20:44 Da Darios8
» (RG) Audioquest Chicago RCA da 1m - 60€ +SS
Lun 18 Nov 2024 - 20:41 Da Darios8
» (RG) Audioquest King Cobra RCA da 0.5m - 80€ +SS
Lun 18 Nov 2024 - 20:39 Da Darios8
» (RG) Vendo NAD C 538 - 230€ +SS
Lun 18 Nov 2024 - 20:38 Da Darios8
» (RG) Vendo Teac UD-301 - 250€ + SS
Lun 18 Nov 2024 - 20:37 Da Darios8
» diffusori monitor audio platinum 100 3g
Lun 18 Nov 2024 - 15:22 Da fritznet
» RME Multiface 2 + scheda PCIe 380€
Lun 18 Nov 2024 - 14:43 Da fritznet
» The lamb lise down on broadway
Lun 18 Nov 2024 - 12:09 Da Quaiozi!
» problema autoradio fiat punto grande con sub della casa madre
Lun 18 Nov 2024 - 9:13 Da amineruu
» Pioneer N50A lettore di rete
Dom 17 Nov 2024 - 12:32 Da mauretto
» Biamplificazione con subwoofer mono
Dom 17 Nov 2024 - 9:40 Da Zio
» Consigli Yamaha m2 + pre amp c4
Sab 16 Nov 2024 - 18:43 Da arthur dent
» RME RPM vendesi
Sab 16 Nov 2024 - 16:55 Da fritznet
» thorens td 145 mkII help
Ven 15 Nov 2024 - 10:24 Da philball1959
» Che musica ascoltate in questo momento?
Gio 14 Nov 2024 - 15:41 Da ste-65
» Rotti puntali copricasse
Gio 14 Nov 2024 - 12:47 Da jenw84
» Curiosando su AliExpress mi sono imbattuto........
Mer 13 Nov 2024 - 13:28 Da Marco Ravich
