PRE cascode FDS

Qualche tempo fa avevo trovato su delle fotofopie tra le varie riviste questo schema di preamplificatore, se non sbaglio era di FDS.

I componenti sono BF245C o B, 2N2222A e uno o due BD139.

Si tratta di un cascode (BF245 + 2N2222A) + inseguitore (BD139), il bd 139 andrebbe leggermente dissipato, la banda passante è molto estesa, domani vi posterò delle foto prese dall'oscilloscopio.

L' alimentazione va da 30V ma anche meno a 35V, si può tranquillamente usare un LM317, il classico ponte + condensatore o lo stabilizzatore a zener, potrebbe essere montato in qualche gainclone sfruttando l'alimentazione dello stesso o in qualche TA2022 o TK2050 se siamo sui circa a 30V.

Nella configurazione che posto l'impedenza così dichiarata si porta sui 30ohm se non ricordo male, è possibile inoltre aggiungere un ulteriore inseguitore sempre BD139 e scende vicino a qualche ohm.

Il guadagno in soldoni va dalle 5 alle 8 volte il segnale d'ingresso, dipende dal BF, il fet (BF245) andrebbe selezionato ove possibile o trovare la versione C, per fare questo basta una pila da 9V e un tester.

Ho sperimentato anche che può montatre anche il 2n3819 al posto del FET (BF245) e il guadagno è molto superiore ma devo verificare meglio è stata solo una prova sulla basetta sperimentale.


Questo è lo schema elettrico:



e la pcb



quelli che in uscita possono sembrare degli elettolitici sono messi li solo per il passo tra i reofori, in realtà va montato un mkp da 2UF a 10UF.

Ciao.

Grazie per averlo condiviso

mi associo ai grazie!
facci poi avere il work in progress,
dove troverai i componenti, come li accoppi, impressioni varie ecc.ecc...


(la risposta "li accoppo con la 220" non vale )

Promosso a T-Project!

Ecco alcune foto della risposta all'onda quadra, sono un po' sfuocate comunque rendono l'idea, la tensione d'ingresso è circa 2Vpp, l'oscilloscopio è impostato su 1V/div.

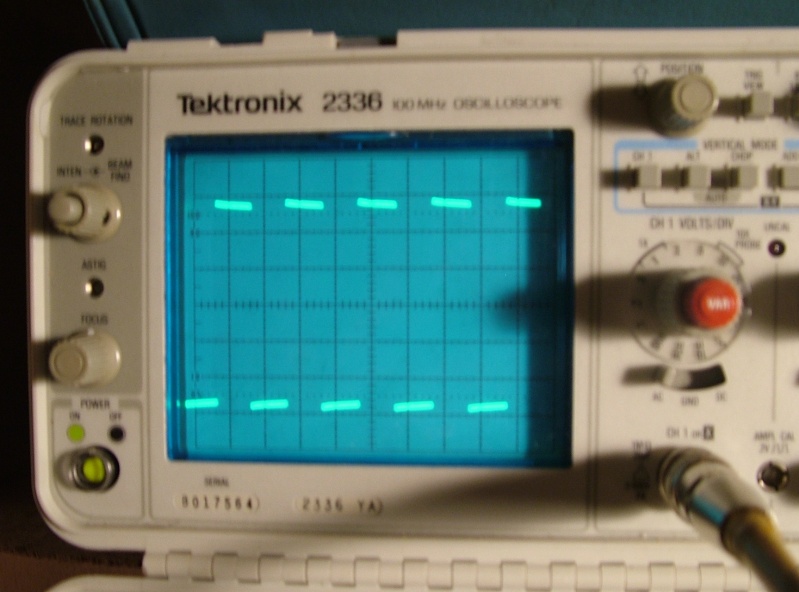

La risposta a 1Khz:





la risposta a 10Khz:

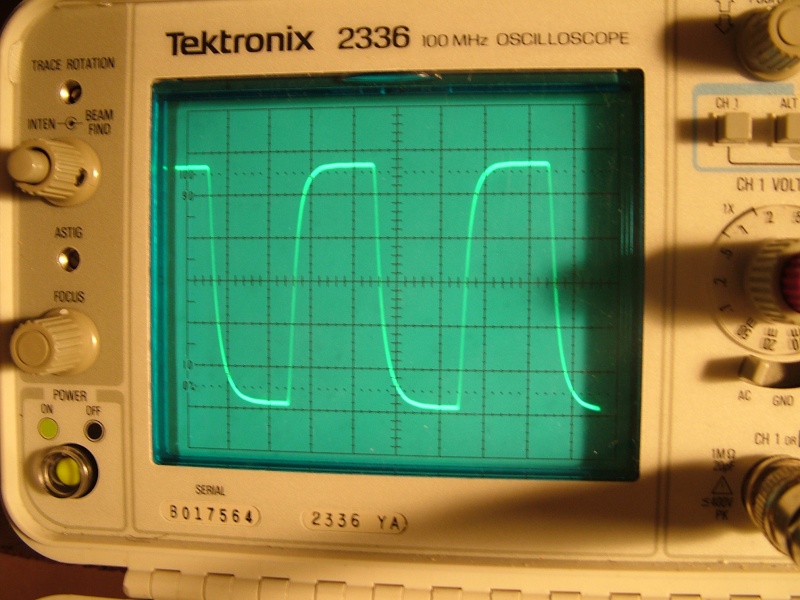

e infine quella forse più interessante a 500Khz:




Ciao.

Ho aggiunto la pcb per sistemarci sopra il potenziometro direttamente, eccola:



questa è la pcb dell'alimentatore:



domani postero lo schema elettrico dell'alimentatore.

Qui sotto i codici dei componenti per la parte linea dal catalogo Distrelec:

610022 2N2222A Transistore TO-18 NPN 40 V 0.6 A 0.98 EUR 1.96 EUR
612479 BD 139-16 Transistore di potenza TO-126 NPN 80 V 0.42 EUR 0.84 EUR
610524 BF 245C FET di bassa potenza TO-92 Canale N 0.63 EUR 1.26 EUR
700024 CFR-25RD14S ±Resistenza a strato di carbone 820 O 5 % 0.02 EUR 0.24 EUR
700030 CFR-25RD14S ±Resistenza a strato di carbone 2.7 kO 5 % 0.02 EUR 0.24 EUR
700031 CFR-25RD14S ±Resistenza a strato di carbone 3.3 kO 5 % 0.02 EUR 0.24 EUR
700015 CFR-25RD14S ±Resistenza a strato di carbone 150 O 5 % 0.02 EUR 0.24 EUR
700037 CFR-25RD14S ±Resistenza a strato di carbone 10 kO 5 % 0.02 EUR 0.24 EUR
700044 CFR-25RD14S ±Resistenza a strato di carbone 39 kO 5 % 0.02 EUR 0.24 EUR
700053 CFR-25RD14S ±Resistenza a strato di carbone 220 kO 5 % 0.02 EUR 0.24 EUR
822402 PA2,20ST RU FRA Cond. a film, assiali 2.2 µF 250 VDC 1.80 EUR 3.60 EUR


Ciao.

meral964 ha scritto:
domani postero lo schema elettrico dell'alimentatore.

colpa tua eh, che gli hai fatto la foto con la Sure
e uno gli viene voglia di fare il totale e vedere cosa costa sto giovanotto..
vedi particolari controindicazioni a farlo su millefori?
i componenti vanno selezionati, e come?
merci !

Nessuna controindicazione per farlo su millefori, comunque se vuoi una pcb non bellissima, dello stadio linea, te la posso mandare.
Il costo è abbastanza irrisorio, penso meno di 10€, per la parte linea, il costo maggiore e dei condensatori d'uscita.
Se usi i BF245C ho notato che non hai grosse necessità di selezionare.

Ciao

meral964 ha scritto:Nessuna controindicazione per farlo su millefori, comunque se vuoi una pcb non bellissima, dello stadio linea, te la posso mandare.

ti ringrazio per l'offerta, se è a livello di quella fotografata con la Sure, non sembra nemmeno male!
il millefori è sempre più stimolante come avventura ma effettivamente se ci sono le pcb pronte..

hai anche una BOM Distrelec per l'alimentazione? così mi faccio i conti al completo..
anche lo schema dell'ali farebbe comodo, se non ce l'hai no problem, lo ricavo dalla pcb, son pochi pezzetti..

sto cercando qualcosa da fare in questo periodo, e questo pre sembra alla mia portata, sia tecnica che economica..
ti senti di incoraggiarmi in merito alle sue prestazioni sonore?
ricordo che in passato avevi prodotto anche un pre basato su una specie di clone di John Curl o qualcosa del genere..

Se usi i BF245C ho notato che non hai grosse necessità di selezionare.

bien, quindi in pratica è solo questo il componente critico ?
era per capire quanti esemplari mettere in preventivo per ogni tipo di componente..

merci!

madqwerty ha scritto:
hai anche una BOM Distrelec per l'alimentazione? così mi faccio i conti al completo...
anche lo schema dell'ali farebbe comodo, se non ce l'hai no problem, lo ricavo dalla pcb, son pochi pezzetti..

Da qualche parte dovrei averla, adesso la cerco, se compri da Distrelec io sono vicino quindi posso ritirarteli se vuoi.
Se lo colleghi alla tk2050 la res. da 220k sun condensatore d'uscita non serve.

Avevo messo delle resistenze da 2.7K e 3.3K usa solo quelle da 2.7K.

Ho lo schema anche dell'alimentatore lo cerco e posto anche quello.

madqwerty ha scritto:
ti senti di incoraggiarmi in merito alle sue prestazioni sonore?

Sicuramente si, ne vale la pena e poi è stato pensato da una persona che ne mastica parecchio (non sono io).

madqwerty ha scritto:
ricordo che in passato avevi prodotto anche un pre basato su una specie di clone di John Curl o qualcosa del genere..

Si esatto, ma quello ero un kit già bello e pronto.



ciao.

Aggiungo lo schema elettrico dell'alimentatore :




Questa è la lista completa dei componenti per la parte linea e per l'alimentatore con i codici Distrelec, sostituisce quella precedente a cui mancava un componente:

LINEA

610022 2N 2222A Transistore TO-18 NPN 40 V 0.6 A 0.98 EUR
612479 BD 139-16 Transistore di potenza TO-126 NPN 80 V 0.42 EUR
610524 BF 245C FET di bassa potenza TO-92 Canale N 0.63 EUR
700024 CFR-25RD14S ±Resistenza a strato di carbone 820 O 5 % 2.40 EUR / 100
700030 CFR-25RD14S ±Resistenza a strato di carbone 2.7 kO 5 % 2.40 EUR / 100
700031 CFR-25RD14S ±Resistenza a strato di carbone 3.3 kO 5 % 2.40 EUR / 100
700015 CFR-25RD14S ±Resistenza a strato di carbone 150 O 5 % 2.40 EUR / 100
700037 CFR-25RD14S ±Resistenza a strato di carbone 10 kO 5 % 2.40 EUR / 100
700044 CFR-25RD14S ±Resistenza a strato di carbone 39 kO 5 % 2.40 EUR / 100
700053 CFR-25RD14S ±Resistenza a strato di carbone 220 kO 5 % 2.40 EUR / 100
822402 PA2,20ST RU FRA Cond. a film, assiali 2.2 µF 250 VDC , 110 VAC 1.80 EUR
800693 NRSZ471M50V Cond. elettr. in alluminio, radiale 470 µF 50 VDC 0.84 EUR



ALIMENTATORE

602105 BY 299 DO-201 800 V 0.06 EUR
714113 MBB/SMA0207 8.2 kO 0.6 W 1 % 6.75 EUR / 100
714062 MBB/SMA0207 120 O 0.6 W 1 % 6.75 EUR / 100
714051 MBB/SMA0207 56 O 0.6 W 1 % 6.75 EUR / 100
714136 MBB/SMA0207 33 kO 0.6 W 1 % 6.75 EUR / 100
611811 IRF 540PBF MOSFET TO-220AB N 100 V 28 A 1.10 EUR
254508 TLHR 5200 LED rosso 5 mm (T1¾) 0.18 EUR
600943 BZX 85/C36 DO-41 Vetro 36 V 1.3 W 9.10 EUR / 100
823766 MKS4 Condensatore a film 100 nF 100 VDC , 63 VAC 7.5 mm 0.24 EUR
802038 50MXC4700MMN22X45 Cond. elettr. a innesto 4700 µF 50 VDC 3.60 EUR
800691 NRSZ221M50V Cond. elettr. in alluminio, radiale 220 µF 50 VDC 0.50 EUR
800690 NRSZ101M50V Cond. elettr. in alluminio, radiale 100 µF 50 VDC 0.42 EUR
610368 BC 557 Transistore TO-92 PNP -45 V -0.1 A 5.00 EUR / 100

Per l'alimentatore occorre anche un trasformatore con secondario da 30V e come potenza 30VA vanno più che bene.

Ciao.

Ciao.

to be continued

pe pee pe ppe ppeeee
c'è anche l'ali


è stata già inoltrata l'ingiunzione di sfratto al superpippo 24v come prima di lui per il PreFet..
queso case è una gran baldracca

un trafo recuperato chissà dove, un pò di fori col trapano, e via, pre pronto, a -18 ore dal meeting turineis !
(mancherebbe un fusibile sulla continua, vabè provvederemo )


è doveroso a questo punto un caloroso e sentito ringraziamento a Meral964
che mi ha reso possibile tutto ciò, oltretutto a sbattimento ZERO
( penso che a breve ti tedierò con un'altra mailozza con nuovi screenshot di VA )

p.s. a qualcuno avanza un mobiletto porta elettroniche

Beh, complimenti per il lavoro svolto e per tutte le misure fatte con VA che mi hai mandato.
Sono contenti che qualcuno si sia impegnato nella realizzazione.
Cosa alimentano tutte quelle batterie? e cos'è quello scatolotto Blu molto appariscente??

Ciao.

meral964 ha scritto:Beh, complimenti per il lavoro svolto e per tutte le misure fatte con VA che mi hai mandato.
Sono contenti che qualcuno si sia impegnato nella realizzazione.

Cosa alimentano tutte quelle batterie? e cos'è quello scatolotto Blu molto appariscente??
Ciao.

allora, le 4 batterie sul quel diffusore immondo creano il +-25V per alimentare l' Istrice http://t-class.niceboard.org/autocostruzione-f31/pcb-lm1875-cinese-t7041.htm#115477
lo scatolotto Blu-Fashion è la mia SureTK http://t-class.niceboard.org/tweaking-f23/sure-electronics-tk2050-le-modifiche-t3113-540.htm#73877 e di fianco ha le sue 2 batterie.. quella sotto alle 2 è una batteria UCCISA dalla SureTK causa "mi son dimenticato di caricarle per tempo"
[ commentino veloce e OT, così sui 2 piedi mi sento di dire che l'Istrice suoni meglio della SureTK, anche se clippa decisamente prima..credo che approfondirò in futuro, le scatolette sono accatastate in quel modo proprio per permettermi il monta/smonta più veloce che riesco ]

ed ora i problemi di questo bel pre... ronza un po', sia meccanicamente che elettricamente
quel trafo di recupero mi aveva già dato noie simili in passato, sono convinto che la sua sostituzione sia uno step obbligato per superare questo problema..e quindi, sono in cerca di un trafo "no doubt"
pensavo a questo qui
http://it.rs-online.com/web/search/searchBrowseAction.html?method=getProduct&R=2238617#header
ci sono anche con più VA (80) o meno (30) ma questo a naso mi pare il più "equilibrato" (il 30VA non vorrei fosse piccolo..)
speravo che il coperchio fosse metallico/schermo EMI, invece mi sa che è di plastica/anti-fuoco però par di capire dalle descrizioni che disturbi abbastanza poco il mondo circostante..cosa ne pensi ?
hai qualche alternativa "no doubt" a costi simili? o magari inferiori

Da 50VA c'è questo:

https://www.distrelec.it/ishopWebFront/catalog/product.do/para/keywords/is/TI-044210-ME-ES,TI044210MEES,Noratel,Trasformatore_con_nucleo_toroidale_50_VA_15_VAC_%282x%29,Trasformatori_con_nucleo_toroidale/and/language/is/it/and/shop/is/IT/and/series/is/1/and/id/is/01/and/node/is/DC-76420/and/artView/is/true/and/productNr/is/353209.html

anche se devo dirti io ho preso il 30VA che costa 17€.
Sono quelli + economici della distrelec, non saranno il massimo ma vanno bene.


Ciao.

credi che 30VA bastino e avanzino per questa applicazione, pienamente adeguato?
e che questo trafo sia più che silenzioso, sia meccanicamente che elettricamente (sì, quest'ultima domanda è retorica )

Distrelec pare avere prezzi un filo più umani di RS,
ma il browsing mi è ancora molto ostico,
con RS ho imparato a destreggiarmi con decenza, qui brancolo.. imparerò

Ecco alcune foto del pre completo realizzato per un utente del forum:







Ciao.

wow!
fratellino del mio, vestito in modo leggermente più degno

spero che il fortunello che lo riceverà ci dica qualcosina su come si sente a suo parere!

p.s. oggi ho ricevuto il pacchetto da Distrelec,
materiale per il BiCiop e quel toroide lì da 30VA..lo scambi per un anello, tanto è piccoletto !
ho già gli RCA, attendo (spero non invano) 2 Cap russi da kwtubes,
e poi provvederò a sostituire il trafo, e a montare la 2a uscita coi cap più grossi..

poi un ultimo giretto con VA non ce lo leva nessuno spero in sensibili miglioramenti rispetto al mio trafo-ciofeca-recupero,
che disturba parecchio sia le misure con VA, che come ronzio meccanico, che come ronzio elettrico..

sono io il fortunello!!
non vedo l'ora di provarlo abbinato al finale con sure tk2050 tuiccata...

meral sei un grande

maran ha scritto:sono io il fortunello!!
non vedo l'ora di provarlo abbinato al finale con sure tk2050 tuiccata...

meral sei un grande

Non sei l'unico fortunello....
Quoto ovviamente per i complimenti a Meral
L' abbinamento Tk2050 (modificata ) + Precascode è qualcosa di fenomenale se non si ascolta, è difficile crederci .
Appena rientro in possesso della mia (in questo momento e ancora dal buon Meral per una piccola modifica ) vi scrivero una mini recensione.

speedster ha scritto:

maran ha scritto:sono io il fortunello!!
non vedo l'ora di provarlo abbinato al finale con sure tk2050 tuiccata...

meral sei un grande

Non sei l'unico fortunello....
Quoto ovviamente per i complimenti a Meral
L' abbinamento Tk2050 (modificata ) + Precascode è qualcosa di fenomenale se non si ascolta, è difficile crederci .
Appena rientro in possesso della mia (in questo momento e ancora dal buon Meral per una piccola modifica ) vi scrivero una mini recensione.

tk2050+precascode fenomenale....musica per le mie orecchie...

Hai avuto modo di misurargli la THD?
