Re: Costruiamo un pre a valvole: analisi e fase operativa

Da Giobax Gio 8 Mar 2012 - 22:55

ciobeddu ha scritto: Proveró a sostituire i cond di uscita.. Consigli abbordabili??

QUESTI secondo me sono un buon compromesso e trovano diversi estimatori anche qui nel forum...

Giovanni

Da ciobeddu Gio 8 Mar 2012 - 23:36

Beh costano una sciocchezza.. Io conosco o condensatori nei filtri audio per i diffusori e mi ero trovato bene con gli obbligato gold ma per quelli ci vogliono 14 euro l'uno. Beh li proverò.. Grazie della dritta.

Da ciobeddu Sab 10 Mar 2012 - 2:23

Per migliorare il tutto penso sia importante la resistenza in ingresso da 1k e naturalmente quelle del partitore? Volendo provare livelli differenti di controreazione che valori provereste?

Da ciobeddu Sab 10 Mar 2012 - 10:58

Tante prove... Tante saldature ma il risultato non cambia. Il guadagno ora perfetto è viziato da troppe resistenze!! Volendo eliminare uno stadio come potrei agire? Vorrei che il sistem lavorasse in perdita.. Le uscite dei miei lettori sono abbondantemente oltre il clippong del finale.. Come agiamo? MaurArte ho bisogno di te!

Da francoiacc Sab 10 Mar 2012 - 22:18

Ad occhio direi che stai seguendo la strada sbagliata, controreazione e potenziometro di ingesso sono solo degenerativi. Io direi che hai il pre sbagliato, devi trovare qualcosa con un basso guadagno o, nel caso, senza guadagno. Nell'ultimo caso potresti optare per un pre passivo o per un buffer.
Ti consiglerei di provare a collegare l'RCA di uscita direttamente al potenziometro del volume escludendo il pre e vedere se effettivamente uno stadio passivo è quello che ti serve.

Da ciobeddu Sab 10 Mar 2012 - 22:27

Mmmm..posso mettere il potenz in uscita ma cosi il
Per lavora sempre a palla!! È sana la
Cosa?? Il pre passivo funziona già provato ma il
Suono della valvola mi piace se solo trovassi il giusto guadagno...

Da francoiacc Sab 10 Mar 2012 - 22:40

Forse non sono stato chiaro, devi diconnettere l'uscita del potenziometro dal pre e portala direttamente sugli RCA di uscita, in tal modo realizzi un pre passivo. In tal modo la parte attiva del pre e' esclusa ed hai realizzato un pre passivo. Considera che il componente chiave in questo caso e' il portenziometro. Altra soluzione e' il buffer che ha un guadagno leggermente minore a uno. Nel tuo caso potresti "iniettare" il segnale audio direttamente nel secondo stadio del pre sfruttando lo stadio cathode follower.

Da francoiacc Sab 10 Mar 2012 - 22:58

francoiacc ha scritto:Forse non sono stato chiaro, devi diconnettere l'uscita del potenziometro dal pre e
portala direttamente sugli RCA di uscita, in tal modo realizzi un pre passivo. In tal modo la parte attiva del pre e' esclusa ed hai realizzato un pre passivo. Considera che il componente chiave in questo caso e' il portenziometro. Altra soluzione e' il buffer che ha un guadagno leggermente minore a uno. Nel tuo caso potresti "iniettare" il segnale audio direttamente nel secondo stadio del pre sfruttando lo stadio cathode follower.

Rettifico, ho riguardato lo schema con maggiore attenzione e mi sono reso conto che ii due stadi sono ad accoppiamento diretto, quindi non puoi iniettare assolutamente il segnale nel secondo stadio, altrimenti ti ritrovi la tensione anodica sugli RCA!!
Credo che sarà un po difficile pensare di riadattare la scheda per farne un buffer!

Da ciobeddu Sab 10 Mar 2012 - 23:10

E uno schermino facile facile per un buffer?

Da MaurArte Sab 10 Mar 2012 - 23:23

se vuoi provare un buffer stacca il collegamento tra le due valvole e connetti il potenziometro all ingresso della griglia della seconda valvola

Da francoiacc Sab 10 Mar 2012 - 23:35

Non credo che funzioni, i due stadi sono ad accoppiamento diretto, la tensione di griglia del buffer, pari alla tensione anodica del primo stadio, serve a polarizzare correttamente lo stadio cathode follower. Se stacchi due stadi ti troveresti la griglia polarizzata -99V!
Come dicevo prima non è facile modificare la scheda per utilizzare solo il secondo stadio, bisognerebbe in pratica scollegare i due stadi e ricalcolare la resistenza catodica del secondo stadio per ottenere la corretta polarizzazione.

Da MaurArte Sab 10 Mar 2012 - 23:41

riferisci la griglia a massa con 100k e prova...

Da francoiacc Sab 10 Mar 2012 - 23:50

Io dico che il bias del cathode follower se ne va' all'aceto

http://www.freewebs.com/valvewizard1/dccf.htm

Da MaurArte Sab 10 Mar 2012 - 23:56

prova...

Da ciobeddu Dom 11 Mar 2012 - 0:10

Mi sono perso... Per disaccoppiare le valvole devo tagliare il pcb?? I 100k dove vanno? Please

Da MaurArte Dom 11 Mar 2012 - 0:16

devi eliminare il collegamento tagliando la pista tra l'anodo della prima valvola e la griglia della seconda. Fatto questo connetti l'uscita del potenziometro all'ingresso della griglia della seconda valvola ed il buffer e' pronto

Da ciobeddu Dom 11 Mar 2012 - 0:43

Quindi niente resistenza da 1k in ingresso? Ma se non monto la prima valvola e tolgo R7 es entro da li con il segnale??

Da ciobeddu Dom 11 Mar 2012 - 2:03

Uff mi scoccia tagliare il pcb se mi disegni il
Circuito lo faccio su mille fori.. A sto punto.. Ormai hai capito di cosa ho bisogno.. Grazie del supporto!

Da MaurArte Dom 11 Mar 2012 - 9:10

Buffer

Da ciobeddu Dom 11 Mar 2012 - 9:19

MaurArte devi avere pazienza.. Purtroppo nel Pcb mi perdo i due canali. Se la pieedinatura è questa: Costruiamo un pre a valvole: analisi e fase operativa - Pagina 25 T0qbj

Costruiamo un pre a valvole: analisi e fase operativa - Pagina 25 T0qbj

dovrei trovare due piste che dai piedini 4-6 vanno ai 3-7 della seconda Giusto? Io devo entrare con il segnale su 3 e 7.. Sembra facile. Penso di avere una lacuna circuitale.. Le valvole gestiscono ognuna un canale giusto? Quindi 1 triodo inseguitore un triodo buffer.. Non ne vengo fuori. Ditemi dove tagliare e chiudiamo i giochi..

Da MaurArte Dom 11 Mar 2012 - 9:21

ciobeddu ha scritto:MaurArte devi avere pazienza.. Purtroppo nel Pcb mi perdo i due canali. Se la pieedinatura è questa: dovrei trovare due piste che dai piedini 4-6 vanno ai 3-7 della seconda Giusto? Io devo entrare con il segnale su 3 e 7.. Sembra facile. Penso di avere una lacuna circuitale.. Le valvole gestiscono ognuna un canale giusto? Quindi 1 triodo inseguitore un triodo buffer.. Non ne vengo fuori. Ditemi dove tagliare e chiudiamo i giochi..

Acquista uno zoccolo le resistenze che servono una millefori e ne riparliamo

Da ciobeddu Dom 11 Mar 2012 - 9:29

Sante parole.. Ok domani faccio un salto dal mio spacciatore ma non penso abbia gli zoccoli.. Vedremo.. Razz

Da ciobeddu Dom 11 Mar 2012 - 13:22

MaurArte un dubbio..
Ma i 241v che prendo dalla raddrizzatrice..
Il condensatore da 47u e la res da 1k a massa servono doppi? Uno per ogni triodo della 6n3. No vero perchè i piedi 4-6 posso connetterli insieme? Dimmi che ho capito... Az l'elettronica.. Un biologo si diverte molto meno... Very Happy

Da ciobeddu Dom 11 Mar 2012 - 13:29

Può andare? Costruiamo un pre a valvole: analisi e fase operativa - Pagina 25 9fgwrd

Da francoiacc Dom 11 Mar 2012 - 15:14

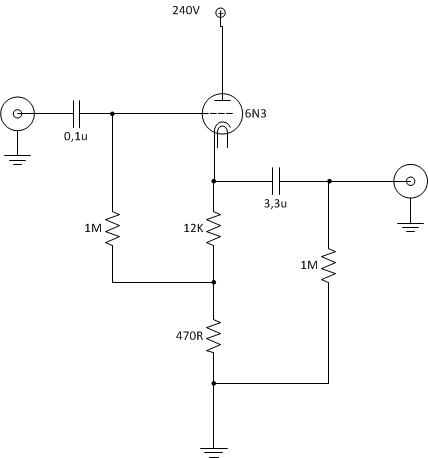

Come ti dicevo qualche post fa e' un po' difficile riadattare la scheda per farne un cathode follower. Se proprio vuoi realizzare uno stadio buffer con la 6N3P ripartendo da 0 io ti consiglio questo schema

Costruiamo un pre a valvole: analisi e fase operativa - Pagina 25 6n312

Costruiamo un pre a valvole: analisi e fase operativa - Pagina 25 6n312

Con 240V di alimentazione la corrente a riposo e' di circa 6mA con Vk pari a circa 80V. La griglia e' a circa 77V.

Prova... Wink
