Re: Dac Mini 2496 [AK4393 - AK4396]

Da Giobax Dom 4 Mar 2012 - 23:09

Switters ha scritto:
Giobax ha scritto:Eccolo qua....

Bel lavoro, complimenti !

Qualche impressione sulle differenze tra il prima e dopo la cura?

Ehm...

....dai per scontato che ci sia stato un "prima" della cura... Very Happy

. Il dac l'ho preso in kit, con i soli IC smd saldati. Dei condensatori originari ne rimangono ben pochi, l'opamp originale non è mai stato montato......diciamo che mi sono fidato e soprattutto ho fatto il "parassita" di tutto il lavoro svolto da Dario (ClaveFremen). In questo momento la mia hiFace è in vacanza......il rodaggio se l'è fatto con un lettore cd philips...

Giovanni

Da gabriele Lun 5 Mar 2012 - 0:00

gran lavoro Giobax, complimenti!

Da pinod Mar 6 Mar 2012 - 16:31

pinod ha scritto:
Grazie per la condivisione delle tue esperienze. Non ho un orecchio raffinato, almeno per il momento, quindi seguirò il tuo stesso percorso. Poi valuterò cosa fare. Intanto per le mie esigenze di cuffiofilo ho deciso e questa è la lista della spesa:

- GOLD-A1 Headphone Amplifier kit with R-core transformer
- Assembled DAC 2496 (AK4396) CS8416 DAC Board 24BIT 192K
- Toshiba RX178B Optical receiver & choose Kit For DIY

tutto da along per circa 100 euri, spedizione DHL compresa.

Fonte: portatile Asus UL30V connesso via spdif (spdif/toslink cable da 1,5 mt da un venditore polacco della baia per 5,2 euri spedito).

Resta da decidere il cabinet.

Vi tengo aggiornati, se vi fa piacere

Arrivato tutto, pagato altri 25 euri alle Dogane Crying or Very sad

Inizia la costruzione....

Da Menestrello Mar 6 Mar 2012 - 16:50

io mi ritiro dalle modifiche Don't know

non mi riesce di trovare il tempo per cercare i componenti, figuriamoci poi dissaldare, montare, provare Sad

anzi, se a qualcuno interessa, metto in vendita il mio (soletta pubblicitaria Hehe

)

Da Biagio De Simone Mar 6 Mar 2012 - 17:10

Complimenti Giovanni, come al solito viaggi su standard alti. Clap

Da Switters Mar 6 Mar 2012 - 17:43

Giobax ha scritto:Ehm... ....dai per scontato che ci sia stato un "prima" della cura...

No, non l'ho dato per scontato, anzi, immaginavo non ci fosse stato un "prima" Smile

Diciamo che ero curioso di sapere, nel caso ci fosse stato, quali erano le differenze.

Da pinod Gio 8 Mar 2012 - 13:30

superrobin ha scritto:Io posso riportarti la mia personale esperienza: inizialmente avevo avuto la tua stessa idea, usare il portatile come music server collegandolo al dac via toslink

Funziona benissimo, a patto che usi un programma come foobar e uscire via wasapi per avere un transport bit-perfect, e mi ha dato delle belle soddisfazioni con il mio vecchio beresford caiman

Però il toslink è afflitto da problemi di jitter non indifferenti, per cui se hai un impianto di un certo livello tra dac ampli e diffusori, e vuoi fare il salto di qualità, meglio andare su un convertitore usb-spdif (coax) asincrono

Io ho preso il musiland monitor 01-USD, discreto a patto che lavori un pò per filtrare l'alimentazione o meglio ancora alimentarlo dall'esterno, perchè la 5V che arriva dall'USB è disastrosamente sporca, e io ho toccato con mano (anzi orecchio) cosa significa filtrare per bene l'alimentazione del circuito di clock, si possono ottenere miglioramenti significativi per non dire drammatici anche senza sostituire il cristallo di serie

Cè anche la m2tech hiface, che è decisamente migliore del musiland già di serie, però il prezzo è ben diverso

Cavo spdif-toslink arrivato, ma non riesco ad abilitare l'uscita come spdif. Evil or Very Mad

Ci sto provando in tutti i modi (il mio notebook è un Asus UL30VT con uscita spdif dichiarata dal costruttore).
Please help?

Da Giobax Gio 8 Mar 2012 - 21:53

FINITISSIMOOOOOOO! Laughing

Ieri sono arrivati gli OPA827 da Audiosector USA, oggi gli adattatori SOIC/DIP dal cinesino di turno (ordinati lo stesso giorno...3 settimane per entrambi). Una punta nuova sul saldatore, il fido lentino di ingrandimento, una pinza Klemmer per tenere in posizione e dissipare il calore, qualche goccia di sudore e....FATTO!!

Dac Mini 2496 [AK4393 - AK4396] - Pagina 15 Img_5126

Dac Mini 2496 [AK4393 - AK4396] - Pagina 15 Img_5126

In qul francobollo ci sono 24 saldature (il secondo OPA è sotto...). Una pulita alle saldature con il diluente e dopo 30 secondi già suonava nel DAC in oggetto. Qualcosa è cambiato rispetto agli OPA627 di dubbia provenienza....magari è solo suggestione dovuta alla consapevolezza dell'originalià di questi 827: imbustati separatamente in confezioni antistatiche etichettate Texas Instruments in ognuna delle quali era sigillato un cartoncino in grado di rilevare l'umidità (e che dopo 5 minuti dall'apertura della busta aveva cambiato colore...) e relativo sacchettino "disseccante". Ohhhhh....adesso son soddisfatto, ci metto il coperchio, lo avvito....e si passa alla prossima realizzazione. Wink

Giovanni

Da superrobin Ven 9 Mar 2012 - 9:02

pinod ha scritto:
Cavo spdif-toslink arrivato, ma non riesco ad abilitare l'uscita come spdif.
Ci sto provando in tutti i modi (il mio notebook è un Asus UL30VT con uscita spdif dichiarata dal costruttore).
Please help?

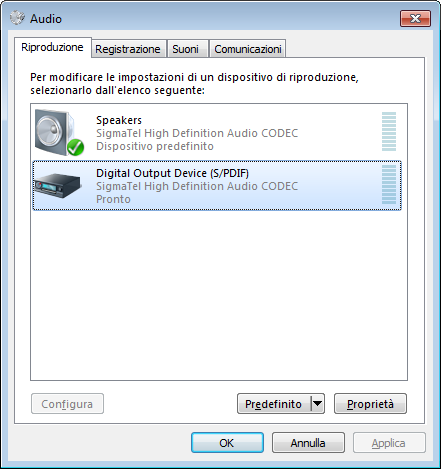

Io ho un portatile ASUS con windows 7, vado nel pannello di controllo, Audio

Dac Mini 2496 [AK4393 - AK4396] - Pagina 15 Audio11

Seleziono Digital output come predefinito e il gioco è fatto

Da Stentor Dom 11 Mar 2012 - 20:58

Giobax ha scritto:FINITISSIMOOOOOOO!

Visto solo ora ....che dire ... chapeau Giovanni !!!!!!!

Ammazza che bel lavoro !!!!!!!!!!!!!!!!!!!!!!!!!!!

Mai pensato di farlo come lavoro? ....le tue realizzazioni sono talmente curate e ben ingegnerizzate che vanno ben oltre un normale DIY !!!

Da pippolox Dom 11 Mar 2012 - 22:57

Giobax ha scritto:FINITISSIMOOOOOOO!
Ieri sono arrivati gli OPA827 da Audiosector USA, oggi gli adattatori SOIC/DIP dal cinesino di turno (ordinati lo stesso giorno...3 settimane per entrambi). Una punta nuova sul saldatore, il fido lentino di ingrandimento, una pinza Klemmer per tenere in posizione e dissipare il calore, qualche goccia di sudore e....FATTO!!

In qul francobollo ci sono 24 saldature (il secondo OPA è sotto...). Una pulita alle saldature con il diluente e dopo 30 secondi già suonava nel DAC in oggetto. Qualcosa è cambiato rispetto agli OPA627 di dubbia provenienza....magari è solo suggestione dovuta alla consapevolezza dell'originalià di questi 827: imbustati separatamente in confezioni antistatiche etichettate Texas Instruments in ognuna delle quali era sigillato un cartoncino in grado di rilevare l'umidità (e che dopo 5 minuti dall'apertura della busta aveva cambiato colore...) e relativo sacchettino "disseccante". Ohhhhh....adesso son soddisfatto, ci metto il coperchio, lo avvito....e si passa alla prossima realizzazione.

Giovanni

Complimenti veramente ..... porto il saldatore in soffitta ... e mi bevo una birra ..... Laughing

Da pinod Lun 12 Mar 2012 - 17:18

superrobin ha scritto:
pinod ha scritto:
Cavo spdif-toslink arrivato, ma non riesco ad abilitare l'uscita come spdif.
Ci sto provando in tutti i modi (il mio notebook è un Asus UL30VT con uscita spdif dichiarata dal costruttore).
Please help?

Io ho un portatile ASUS con windows 7, vado nel pannello di controllo, Audio

Seleziono Digital output come predefinito e il gioco è fatto

Che modello di Asus hai?

Da superrobin Mar 13 Mar 2012 - 13:46

Z53H

è un modello del 2007 ed è già dotato di toslink; attenzione che il led rosso all'interno della presa si accende solo se inserisci lo spinotto jack

Da ciobeddu Sab 17 Mar 2012 - 18:55

Sono basito.. Un inchino!! Vedendo la tua realizzazione penso non potró mai fare altrettanto... Adesso vorrei solo sapere se il gioco vale la candela! Mittico!!

Da superrobin Mar 27 Mar 2012 - 13:51

Arrivato ieri, spedito il 17 febbraio .... ormai l'avevo dato per perso

collegato al volo e provato, a memoria direi che nudo e crudo suona già meglio della xonar stx quando era in versione stock

ho li qualche operazionale da provare, lm4562, opa2604, lt1364, stasera mi divertirò

poi vorrei sostituire i condensatori di feedback con wima mkp, però non leggo il valore su quelli originali, e leggendo questo thread se ho capito bene dovrebbero essere da 1nF?

Da ciobeddu Mar 27 Mar 2012 - 14:06

Misurarli????

Da superrobin Mar 27 Mar 2012 - 14:06

E come ???

Da superrobin Mar 27 Mar 2012 - 14:15

Ripassandomi tutto il thread ho visto un diagramma postato dal buon ClaveFremen dove si legge 680pF per l'AK4396; penso che mi atterrò alla lista della spesa stilata dallo stesso Clave con l'eccezione dei 4 condensatori di feedback che nel mio caso quindi (AK4396) dovrebbero essere 680pF, spero di avere azzeccato

Poi ho intenzione di sperimentare come condensatori di bypass sull'operazionale un paio di wima fks da 3.3uF invece degli elettrolitici consigliati da Clave, mi piacerebbe molto avere una sua opinione in merito (sperando che mi legga Smile

)

Da superrobin Mar 27 Mar 2012 - 21:36

stasera ho provato a buttar su un OPA2604 come consigliato da alcuni amici qui, e in effetti il miglioramento rispetto al 5532 si sente

però

anche questo OPA mantiene quel carattere un pò ruffiano e piuttosto scuretto tipico della famiglia burr brown, che seppur piacevole in un primo momento non mi appaga completamente

ora sto provando gli LM49990 montati su brown dog che avevano dato una pessima performance sulla mia xonar, esacerbando il carattere piuttosto aspro di questa scheda in modo davvero inascoltabile

con questo dac devo dire che stanno facendo bella figura, molto dettagliati, bassi super contrastati e controllati, rendono in modo spettacolare tutti gli strumenti acustici, con un livello di microdettaglio e di presenza davvero esemplare
decisamente migliori dell'OPA2604 (per i miei gusti e nella mia catena si intende)
unico difetto devo dire che mettono un pò troppo in risalto le sibilanti

adesso lo lascio andare per un pò, il prossimo potrebbe essere l'LT1364 che è risultato vincitore sulla stx

vedarem

Da ClaveFremen Sab 7 Apr 2012 - 16:18

superrobin ha scritto:Poi ho intenzione di sperimentare come condensatori di bypass sull'operazionale un paio di wima fks da 3.3uF invece degli elettrolitici consigliati da Clave, mi piacerebbe molto avere una sua opinione in merito (sperando che mi legga )

Ciao,

ma perchè non mi arrivano le mail di aggiornamento del thread... Evil or Very Mad

Puoi trovare tutte le info (BOM, foto, schemi) sulla mia cartella di Google Documenti.

Confermo che i condensatori di filtro sono da 680pF mentre riguardo ai condensatori di byapss dell'opamp no so se otterai ciò che vuoi dagli MKS2XL.

Senz'altro guadagnerai in pulizia e precisione ma, purtroppo, è molto probabile che il loro timbro smielato ti si appiccicherà al suono... prova e facci sapere.

Da ciobeddu Sab 7 Apr 2012 - 20:25

Poi ho intenzione di sperimentare come condensatori di bypass sull'operazionale un paio di wima fks da 3.3uF invece degli elettrolitici consigliati da Clave, mi piacerebbe molto avere una sua opinione in merito (sperando che mi legga )

Beh io da un po' sto sperimentando
L'effetto dei vari tipi di condens sull'uscita. Elettrolitici sono neutri ma impastati e lenti il
Poliprop secco e squillante ma superdettagliato. Alla fine ho preferito nel
Mio sistema i carta olio. Sono neutri con un'estensione incredibile morbidi ma
Precisi. Un problema.. Le dimensioni. Assurde per un integrato.. Vedi te.

Per il resto vorrei sapere come si piazza nel campo dac questa macchina. Il mio riferimento è il theta di un amico. Pazzesco.. Ha una separazione che non ho mai sentito su nessun altra macchina. Qui possiamo giocarcela?

Da superrobin Mer 11 Apr 2012 - 9:22

ciobeddu ha scritto:
Beh io da un po' sto sperimentando
L'effetto dei vari tipi di condens sull'uscita.

in che senso sull'uscita?

questo dac non ha condensatori di disaccoppiamento sull'uscita dell'opamp (e questo è uno dei suoi pregi)

io mi riferivo ai condensatori di bypass sull'alimentazione dell'opamp

Da ciobeddu Mer 11 Apr 2012 - 10:21

Beh un buon condensatore si sente ovunque sia nella catena penso..

Da superrobin Mer 11 Apr 2012 - 10:35

Naturalmente

Però, ripeto, leggendo il tuo intervento mi sembrava stessi parlando di condensatori posti sul percorso del segnale all'uscita dell'opamp, che questa scheda non ha

è una tua modifica?

Io rilevo un offset cc di pochi millivolt, non mi pare necessario un disaccoppiamento

Da ClaveFremen Mer 11 Apr 2012 - 10:41

ciobeddu ha scritto:Sono neutri con un'estensione incredibile morbidi ma
Precisi. Un problema.. Le dimensioni. Assurde per un integrato.. Vedi te.

Mmmh... quando metti un condensatore tra le linee di alimentazione e massa fai due cose:

- cerchi di abbassare l'impedenza dell'alimentazione
- aggiungi la firma sonora del condensatore al suono.

Il primo punto, che è poi quello importante, funziona se e soltanto se i fili del condesnatore sono cortissimi e le stesse dimensioni fisiche sono limitate.

In caso contrario l'induttanza vanifica l'efficacia del condensatore come disaccoppiatore.

In altre parole con i carta e olio stai imponendo al suono il loro bel carattere ma non stai disaccoppiando nulla.

ciobeddu ha scritto:Per il resto vorrei sapere come si piazza nel campo dac questa macchina. Il mio riferimento è il theta di un amico. Pazzesco.. Ha una separazione che non ho mai sentito su nessun altra macchina. Qui possiamo giocarcela?

Il mio unico riferimento è il mio lettore SACD Sony da 15Kg (modificato).

Il Mini2496 nel confronto perde ma se la batte.
