Re: Amplificatore in pura Classe "A" Single Ended (quarta parte)

Da ideafolle Dom 15 Apr 2012 - 20:10

cucicu ha scritto:
ideafolle ha scritto:

michele che te pozza scappa lo gatto da casa ti avevo sugierito di metterne 2 di mos in paralelo per dividere la potenza dissipata o no!!!!!!!!

si a patto che il dissipatore sia sufficiente ricorda sempre le r di gate tutti i modi io i molt. non
li avevo ancora provati lo ai fotto tu per me ora so che vanno posso farli

bruno

E io 4 ne ho presi infatti
Ma bruno questi e in parallelo li posso mettere sullo stesso dissipatore...?o non arrisolvo nulla?

Da ideafolle Dom 15 Apr 2012 - 20:13

sirfet ha scritto:
il DBX33C in ingresso lo assolvi quindi?

no e poi io parlavo del traff non del tr

Da ideafolle Dom 15 Apr 2012 - 20:17

ragazzi mo io pappa a dopo

Da cucicu Dom 15 Apr 2012 - 21:20

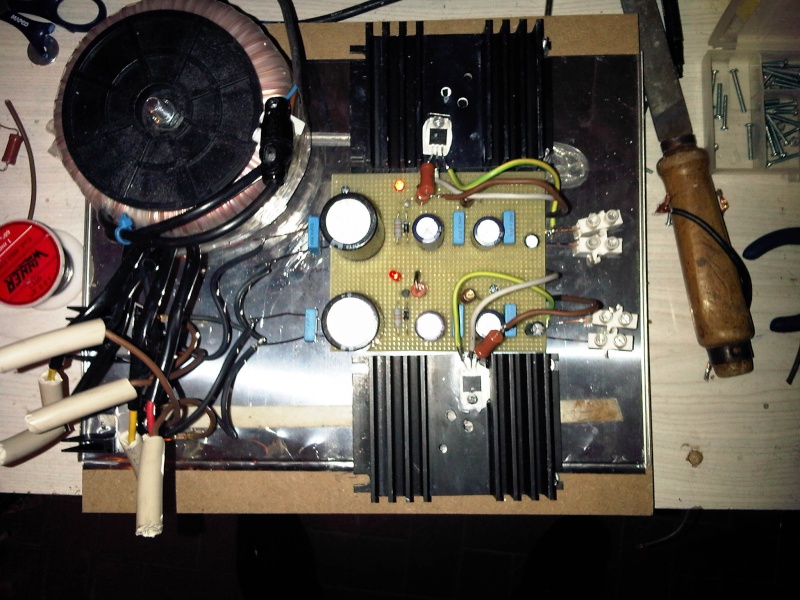

allora ragazzi ecco le foto

Amplificatore in pura Classe "A" Single Ended (quarta parte) - Pagina 6 Img-2112

ed ecco il ponte versione BATMAN Laughing

Amplificatore in pura Classe "A" Single Ended (quarta parte) - Pagina 6 Img-2113

bruno che ne pensi dei dissipatori degli IRF?

Da Niko Dom 15 Apr 2012 - 21:38

Michele strano ti scaldi il ponte da 35A dovrebbe bastarne uno da 8-10A.
Ideafolle io ho a disposizione questo trafo cosa ne pensi con il motiplicatore?

http://it.rs-online.com/web/p/trasformatori-di-toroide/2238178/?searchTerm=223-8178&relevancy-data=636F3D3126696E3D4931384E525353746F636B4E756D6265724D504E266C753D656E266D6D3D6D61746368616C6C26706D3D5E5C647B337D5B5C732D2F255C2E5D5C647B332C347D2426706F3D313426736E3D592673743D52535F53544F434B5F4E554D424552267573743D3232332D383137382677633D4E4F4E4526

Da PHIL MASNAGH Dom 15 Apr 2012 - 21:40

ideafolle ha scritto:sucusa phil o smucinato in sito che mi ai segnalato in lungo e in largo ma niente puoi essere piu preciso
bruno

Ciao Bruno,
siccome di siti te ne ho segnalati un due o tre, non so quale dici.
1) Questo è quello che mi ha segnalato Mark Houston. E non so perché l'ha fatto, non l'ha spiegato. http://www.retro-thermionic.blogspot.com
2) Qui trovi il Power Follower di Andrea Ciuffoli http://www.audiodesignguide.com/PowerFollower/index.html
3) E anche qui http://www.audiodesignguide.com/my/index.html devi scorrere un po' la pagina fino a trovare "single Ended Pure Class A Power Follower". E poi cliccando sulle scritte blu sotto la foto dell'ampli apertp (tipo: simplified circuit, complete circuit, ecc) trovi gli schemi

Da ideafolle Dom 15 Apr 2012 - 21:41

cucicu ha scritto:allora ragazzi ecco le foto

ed ecco il ponte versione BATMAN

bruno che ne pensi dei dissipatori degli IRF?

michele mi meio de o circo e a parte gli schersi i dissipratori a ochio vanno bene pero i mos li dovevi montare al cientro per rendere uniforme lo smaltimento del calore. se ne monti 2 lascia cosi e metti il2 mos al foro aposto una curiosita come li monti i mos a giesso vedo tutto bianco

ti ringrazio ancora 1 volta per averli montati ora so che funzionano e posso farli pure io
bruno

Da cucicu Dom 15 Apr 2012 - 21:44

ideafolle ha scritto:
cucicu ha scritto:allora ragazzi ecco le foto

ed ecco il ponte versione BATMAN

bruno che ne pensi dei dissipatori degli IRF?

michele mi meio de o circo e a parte gli schersi i dissipratori a ochio vanno bene pero i mos li dovevi montare al cientro per rendere uniforme lo smaltimento del calore. se ne monti 2 lascia cosi e metti il2 mos al foro aposto una curiosita come li monti i mos a giesso vedo tutto bianco

ti ringrazio ancora 1 volta per averli montati ora so che funzionano e posso farli pure io
bruno

bruno intanto grazie a te per avermi "aperto gli occhi" , sono contento di averti fatto da cavia Laughing

..comunque fatteli ci vuole poco in tutti i sensi, soprattutto se terrai il minimalist è la morte sua secondo me

che intendi come li monto i mos?

Da ideafolle Dom 15 Apr 2012 - 21:45

grazie phil guardero con attenzione e ti faro sapere

Da cucicu Dom 15 Apr 2012 - 21:48

Niko ha scritto:Michele strano ti scaldi il ponte da 35A dovrebbe bastarne uno da 8-10A.
Ideafolle io ho a disposizione questo trafo cosa ne pensi con il motiplicatore?

http://it.rs-online.com/web/p/trasformatori-di-toroide/2238178/?searchTerm=223-8178&relevancy-data=636F3D3126696E3D4931384E525353746F636B4E756D6265724D504E266C753D656E266D6D3D6D61746368616C6C26706D3D5E5C647B337D5B5C732D2F255C2E5D5C647B332C347D2426706F3D313426736E3D592673743D52535F53544F434B5F4E554D424552267573743D3232332D383137382677633D4E4F4E4526

boh non so perchè scalda, comunque non eccessivamente da ustione ma sui 30-40gradi penso sia normale....calcola che quando provai l'alimentazione non stabilizzata arrivava ad oltre 100gradi Shocked

Da hell67 Dom 15 Apr 2012 - 21:48

Niko ha scritto:Michele strano ti scaldi il ponte da 35A dovrebbe bastarne uno da 8-10A.
Ideafolle io ho a disposizione questo trafo cosa ne pensi con il motiplicatore?

http://it.rs-online.com/web/p/trasformatori-di-toroide/2238178/?searchTerm=223-8178&relevancy-data=636F3D3126696E3D4931384E525353746F636B4E756D6265724D504E266C753D656E266D6D3D6D61746368616C6C26706D3D5E5C647B337D5B5C732D2F255C2E5D5C647B332C347D2426706F3D313426736E3D592673743D52535F53544F434B5F4E554D424552267573743D3232332D383137382677633D4E4F4E4526

Da ideafolle Dom 15 Apr 2012 - 21:48

cucicu ha scritto:
ideafolle ha scritto:

michele mi meio de o circo e a parte gli schersi i dissipratori a ochio vanno bene pero i mos li dovevi montare al cientro per rendere uniforme lo smaltimento del calore. se ne monti 2 lascia cosi e metti il2 mos al foro aposto una curiosita come li monti i mos a giesso vedo tutto bianco

ti ringrazio ancora 1 volta per averli montati ora so che funzionano e posso farli pure io
bruno

bruno intanto grazie a te per avermi "aperto gli occhi" , sono contento di averti fatto da cavia ..comunque fatteli ci vuole poco in tutti i sensi, soprattutto se terrai il minimalist è la morte sua secondo me

che intendi come li monto i mos?

cuella roba bianca tutta intorno che e

Da cucicu Dom 15 Apr 2012 - 21:49

ideafolle ha scritto:
cucicu ha scritto:

bruno intanto grazie a te per avermi "aperto gli occhi" , sono contento di averti fatto da cavia ..comunque fatteli ci vuole poco in tutti i sensi, soprattutto se terrai il minimalist è la morte sua secondo me

che intendi come li monto i mos?

cuella roba bianca tutta intorno che e

pasta termica

Da Niko Dom 15 Apr 2012 - 21:56

hell67 ha scritto:
Niko ha scritto:Michele strano ti scaldi il ponte da 35A dovrebbe bastarne uno da 8-10A.
Ideafolle io ho a disposizione questo trafo cosa ne pensi con il motiplicatore?

http://it.rs-online.com/web/p/trasformatori-di-toroide/2238178/?searchTerm=223-8178&relevancy-data=636F3D3126696E3D4931384E525353746F636B4E756D6265724D504E266C753D656E266D6D3D6D61746368616C6C26706D3D5E5C647B337D5B5C732D2F255C2E5D5C647B332C347D2426706F3D313426736E3D592673743D52535F53544F434B5F4E554D424552267573743D3232332D383137382677633D4E4F4E4526

Ideafolle o Hell con quel trafo e il moltiplicatore non perdo qualche volt e mi ritrovo in uscita sotto il 25V che ha il trafo?
Ideafolle qundo vuoi potresti fare lo schema caps e induttanza, per piacere indica anche i volt dei caps, inoltre scasa la mia ignoranza ma non capisco se con mF intendi milli o micro Farad (in teoria mF milli e uF micro)
Grazie

Da cucicu Dom 15 Apr 2012 - 22:00

Niko ha scritto:
hell67 ha scritto:

Ideafolle o Hell con quel trafo e il moltiplicatore non perdo qualche volt e mi ritrovo in uscita sotto il 25V che ha il trafo?
Ideafolle qundo vuoi potresti fare lo schema caps e induttanza, per piacere indica anche i volt dei caps, inoltre scasa la mia ignoranza ma non capisco se con mF intendi milli o micro Farad (in teoria mF milli e uF micro)
Grazie

non sono nè bruno nè hell Laughing

ma ti dico che con 25V del trafo il voltaggio in uscita lo decidi tu in base al valore del diodo zener

Da hell67 Dom 15 Apr 2012 - 22:02

cucicu ha scritto:
Niko ha scritto:

Ideafolle o Hell con quel trafo e il moltiplicatore non perdo qualche volt e mi ritrovo in uscita sotto il 25V che ha il trafo?
Ideafolle qundo vuoi potresti fare lo schema caps e induttanza, per piacere indica anche i volt dei caps, inoltre scasa la mia ignoranza ma non capisco se con mF intendi milli o micro Farad (in teoria mF milli e uF micro)
Grazie

non sono nè bruno nè hell ma ti dico che con 25V del trafo il voltaggio in uscita lo decidi tu in base al valore del diodo zener

quei 25 volt li sono in alternata in continua sono di piu

Da Niko Dom 15 Apr 2012 - 22:03

Pensavo non fosse possibile superare di molto i volt del secondario del trafo

Da cucicu Dom 15 Apr 2012 - 22:08

Niko ha scritto:Pensavo non fosse possibile superare di molto i volt del secondario del trafo

25V del tuo trafo diventano circa 35V in continua, togli la caduta del raddrizzatore (0.7-1.4V) e ottieni circa 33 V livellati che poi entrano nel moltiplicatore ed in uscita avrai il valore in base allo zener (mettendolo da 30V avrai 27-28V che sono ottimali per il minmailist) ma sono certo che non devo spiegartele io queste cose Smile

Da ideafolle Dom 15 Apr 2012 - 22:10

hell67 ha scritto:
Niko ha scritto:Michele strano ti scaldi il ponte da 35A dovrebbe bastarne uno da 8-10A.
Ideafolle io ho a disposizione questo trafo cosa ne pensi con il motiplicatore?

http://it.rs-online.com/web/p/trasformatori-di-toroide/2238178/?searchTerm=223-8178&relevancy-data=636F3D3126696E3D4931384E525353746F636B4E756D6265724D504E266C753D656E266D6D3D6D61746368616C6C26706D3D5E5C647B337D5B5C732D2F255C2E5D5C647B332C347D2426706F3D313426736E3D592673743D52535F53544F434B5F4E554D424552267573743D3232332D383137382677633D4E4F4E4526

si ottaviano si possono andare se ti accontenti di 27v circa in uscita dopo il moltpl messo sotto carico un solo canale per avvolg.traf montando uno zener da 30 v

bruno

Da Niko Dom 15 Apr 2012 - 22:12

Certo ragazzi ma avrei voluto arrivare a 30 quindi secondo voi con lo zenner da 33V il trafo è tirato?

Da hell67 Dom 15 Apr 2012 - 22:21

cucicu ha scritto:
Niko ha scritto:Pensavo non fosse possibile superare di molto i volt del secondario del trafo

25V del tuo trafo diventano circa 35V in continua, togli la caduta del raddrizzatore (0.7-1.4V) e ottieni circa 33 V livellati che poi entrano nel moltiplicatore ed in uscita avrai il valore in base allo zener (mettendolo da 30V avrai 27-28V che sono ottimali per il minmailist) ma sono certo che non devo spiegartele io queste cose

Da hell67 Dom 15 Apr 2012 - 22:24

ideafolle ha scritto:
hell67 ha scritto:

si ottaviano si possono andare se ti accontenti di 27v circa in uscita dopo il moltpl messo sotto carico un solo canale per avvolg.traf montando uno zener da 30 v

bruno

27 volt non sono male bruno.

Da cucicu Dom 15 Apr 2012 - 22:31

@hell posso chiederti come mai secondo te il meglio il minimalist lo da a 24-25v?
io lo sto ascoltando a 34V è non è affatto male anzi me pare pure meglio.......però mi piacerebbe conoscere il tuo parere

Da cucicu Dom 15 Apr 2012 - 22:35

bruno ma se già quel dissipatore scalda con un mos, con 2 dovrebbe scaldare uguale no? in pratica i 2 mos in parallelo si dividono gli ampere quindi ciascuno scalda meno ma in totale scalderanno uguale o mi sbaglio (molto probabile) ...il datasheet riporta però che lavora fino a 175 gradi e il mio lavora a 70 quindi neanche a metà tutto sommato.. ma bruno esprimiti Laughing

Da hell67 Dom 15 Apr 2012 - 22:50

cucicu ha scritto:@hell posso chiederti come mai secondo te il meglio il minimalist lo da a 24-25v?
io lo sto ascoltando a 34V è non è affatto male anzi me pare pure meglio.......però mi piacerebbe conoscere il tuo parere

ti rispondo piu che volentieri cuci,con il minimalist le ho provate tutte .se ricordi inizialmente ti dicevo che io ricercavo qualita,stabilita e affidabilita le prove che abbiamo fatto io e gigi hanno portato tutti e due alla stessa conclusione tensione 24/25 volt.con questa alimentazione abbiamo ottenuto il giusto mix.certo che poi essendo in grado il minimalist di arrivare a 45 volt uno se lo setta un po come vuole.molto dipende anche con cosa lo si fa suonare .chiaro che le mie conclusioni provvengono da un lungo ascolto della mia catena audio se poi i tuoi diffusori oppure il tuo ambiente richiedono quel punch in piu che ti puo dare l'alimentazione a 33 o piu volt è un giudizio che solo tu puoi dare il mio era ed è sempre stato un consiglio che avevo detto piu volte basato sulla mia esperienza.pensa che ne ho uno che suona con 19 volt e la qualita di quest'ultimo lo ha fatto mettere in testa ai miei gusti.sia chiaro che il mio minimalist si differenzia un "pocchettino" dallo schema che hai tu ma come detto sopra uno se lo setta un po come vuole.ora che anche tu cominci a capirne un'attimo vedrai che piano piano lo affinerai e non precludo il fatto che ne converrai sulla quantita dell'alimentazione.ripeto scanso equivoci che cio che ho scritto ha carattere personale Very Happy
