Re: Sure 2024 ultramodificata - L'ascolto!

Da ilfungo Mer 7 Ott 2009 - 11:16

Innanzitutto grazie!

Vincenzo ha scritto:
Ciao,
Sono dei condensatori di piccola capacità ma di altissima qualità. E' un vecchio rimedio per bypassare dei condensatori per aumentarne la qualità: è utile nelle celle di alimentazione per ridurre il rumore e nei condensatori sul segnale (come in questo caso) per migliorarne le prestazioni

:-O

Vincenzo ha scritto:
E' una modifica proposta dal mitico Justblair e descritta benissimo qui:
http://www.justblair.co.uk/sure-tripath-ta2024-dc-mod-ii.html

OK grazie!

Vincenzo ha scritto:
Per misurare l'offset basta collegare un tester in DC mV sulle uscite (con carico collegato) e controllarne il valore. Con la modifica in questione lo si può regolare a 0 come sul Trends e le schede di Helder

Ovvero con il + del tester nel + dell'uscita di potenza e il - nel -? No cortocircuiti, no condensatori esplodenti, no ore di lavoro da buttare nella spazzatura? Si taratura offest? :-)

Da Vincenzo Mer 7 Ott 2009 - 11:35

ilfungo ha scritto:Ovvero con il + del tester nel + dell'uscita di potenza e il - nel -? No cortocircuiti, no condensatori esplodenti, no ore di lavoro da buttare nella spazzatura? Si taratura offest? :-)

Sì, però controlla bene che sia settato su lettura DC in mV e che non ci sia nessuna sorgente collegata all'ampli. Per effettuare l'operazione è meglio collegare l'ampli a due resistenze di carico da 6,8 ohm 10W anziché ai diffusori...

Da ilfungo Mer 7 Ott 2009 - 13:02

Vincenzo ha scritto:Per effettuare l'operazione è meglio collegare l'ampli a due resistenze di carico da 6,8 ohm 10W anziché ai diffusori...

Mi pare giusto... questo in effetti potrebbe anche essere un modo per rodare in maniera accelerata un ampli direi I see

Grazie per la disponibilità Vincenzo! Sto imparando davvero moltissimo con questa palestra!!! Happy shock

Da Vincenzo Mer 7 Ott 2009 - 13:16

ilfungo ha scritto:
Vincenzo ha scritto:Per effettuare l'operazione è meglio collegare l'ampli a due resistenze di carico da 6,8 ohm 10W anziché ai diffusori...
Mi pare giusto... questo in effetti potrebbe anche essere un modo per rodare in maniera accelerata un ampli direi
Grazie per la disponibilità Vincenzo! Sto imparando davvero moltissimo con questa palestra!!!

Per il rodaggio è meglio mettere due carichi da almeno 20W, altrimenti scaldano troppo..
Più resistenze in parallelo per arrivare a 6-10 ohm vanno benissimo. Smile

Da Vincenzo Mer 7 Ott 2009 - 19:31

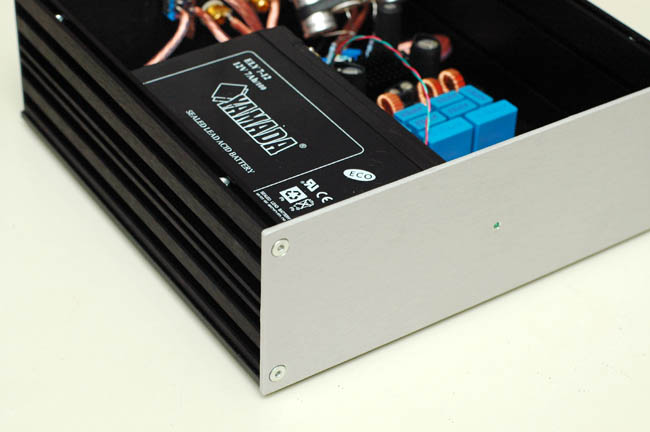

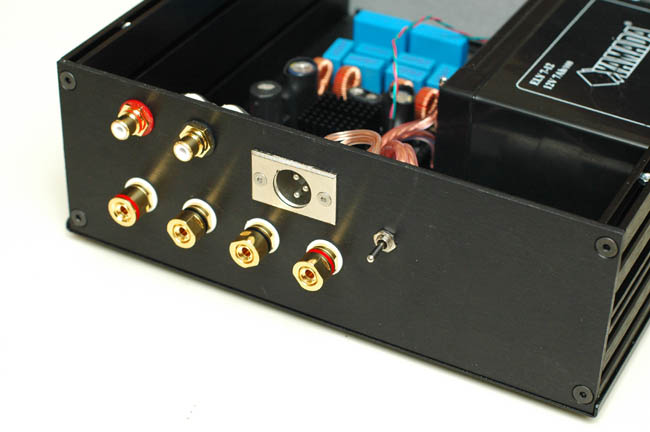

Appena inscatolata! Smile

Sure 2024 ultramodificata - L'ascolto! - Pagina 3 Dsc_0159

Sure 2024 ultramodificata - L'ascolto! - Pagina 3 Dsc_0165

Sure 2024 ultramodificata - L'ascolto! - Pagina 3 Dsc_0161

Sure 2024 ultramodificata - L'ascolto! - Pagina 3 Dsc_0162

Sure 2024 ultramodificata - L'ascolto! - Pagina 3 Dsc_0163

Sure 2024 ultramodificata - L'ascolto! - Pagina 3 Dsc_0164

Adesso è il turno del PreFet!
Alla prossima....

Da rattaman Mer 7 Ott 2009 - 19:47

sei un grande vincenzo!!!! Very Happy

Da bonghittu Mer 7 Ott 2009 - 20:58

Vincenzo ha scritto:Appena inscatolata!

Gran lavoro Vincenzo!!! Oki

Da plankg Mer 7 Ott 2009 - 23:31

quindi la vedremo iscatolata al plankgfest...
bene Oki

non vedo l'ora di sentire come suona con i miei diffusori
So in love

Da Tfan Ven 23 Ott 2009 - 9:55

gran bel lavoro... pulitissimo.. complimenti!
domanda: i due trimmer per regolare l'offset che valore nominale devono avere??? non sono riuscito a capirlo dal link di justblair
altra cosa: l'elettrolitico da 3300 al posto del connettore d'alimentazione serve come booster per non far sedere la batteria in caso di veloci transienti giusto? con alimentazione switching non dovrebbe essere necessario..

Da Vincenzo Ven 23 Ott 2009 - 12:19

Tfan ha scritto: l'elettrolitico da 3300 al posto del connettore d'alimentazione serve come booster per non far sedere la batteria in caso di veloci transienti giusto? con alimentazione switching non dovrebbe essere necessario..

Grazie...

No, è il contrario: con la pila quel tank cap è completamente inutile: una 7Ah può dare picchi impulsivi di 90A!
Con uno switching, invece ha senso, soprattutto se non ha dei condensatori di qualità.

Per i trimmer: multigiri da 100K
http://t-class.niceboard.org/tweaking-f23/regolare-il-dc-offset-sulla-sure-2024-t3786.htm

Da Tfan Ven 23 Ott 2009 - 12:25

Da Tfan Mar 3 Nov 2009 - 16:30

oggi dopo più di un mese mi è arrivata la tripattina... piccola!!! me la immaginavo più grande...
un'ultima domanda prima di iniziare l'opera di demolizione...
perchè un condensatore carta/olio in parallelo all'mcap in ingresso??? che funzione ha?

Da maurizio3929 Mar 3 Nov 2009 - 17:51

Tfan ha scritto:oggi dopo più di un mese mi è arrivata la tripattina... piccola!!! me la immaginavo più grande...
un'ultima domanda prima di iniziare l'opera di demolizione...
perchè un condensatore carta/olio in parallelo all'mcap in ingresso??? che funzione ha?

Occhio Tfan quando dissaldi; a me, soprattutto causa inesperienza, è venuta via la piazzoletta del condensatore c13, nel tentativo di bypassarlo, e dovrò porvi rimedio (rompendo i soliti zebedei a Maurizio).

Da ilfungo Mar 3 Nov 2009 - 18:00

Tfan ha scritto:oggi dopo più di un mese mi è arrivata la tripattina... piccola!!! me la immaginavo più grande...

è vero, indipendentemente dall'esperienza le piazzole vengono via piuttosto facilmente, stacca un lato per volta dei componenti, tirando appena, al massimo usa un po' di stagno fresco... poi male che vada ne compri un'altra Very Happy

, sicuro non vai in bancarotta!

Tfan ha scritto:un'ultima domanda prima di iniziare l'opera di demolizione...
perchè un condensatore carta/olio in parallelo all'mcap in ingresso??? che funzione ha?

rispondo io:
http://t-class.niceboard.org/tweaking-f23/sure-2024-ultramodificata-l-ascolto-t4362-45.htm#70518

Da Vincenzo Mar 3 Nov 2009 - 18:19

Per rimuovere facilmente i piccoli componenti smd è più facile mettere una grossa goccia di stagno sul componente e poi tirarlo via con la stessa punta del saldatore. Le piazzole rimarranno pulite e lucide (e al loro posto! Very Happy

)

Da maurizio3929 Mar 3 Nov 2009 - 18:25

Vincenzo ha scritto:Per rimuovere facilmente i piccoli componenti smd è più facile mettere una grossa goccia di stagno sul componente e poi tirarlo via con la stessa punta del saldatore. Le piazzole rimarranno pulite e lucide (e al loro posto! )

Te possino Vincè (in senso buono).
Clap

Da Vincenzo Mer 4 Nov 2009 - 13:07

Una notizia per chi ha intenzione di acquistare una Sure 2024:
Mi è appena arrivata una nuova scheda. Il chip è marchiato TA2024C e ha i pin dorati Shocked

Sure 2024 ultramodificata - L'ascolto! - Pagina 3 Img_4747

Ma non avevano smesso di produrre i chip perché la Tripath era fallita?
Buon forum... e buon DIY (quello vero fatto per passione, e non per fare soldi!),
Vincenzo

Da Cthulhu Mer 4 Nov 2009 - 13:11

Vincenzo ha scritto:Una notizia per chi ha intenzione di acquistare una Sure 2024:
Mi è appena arrivata una nuova scheda. Il chip è marchiato TA2024C e ha i pin dorati

Ma non avevano smesso di produrre i chip perché la Tripath era fallita?
Buon forum... e buon DIY (quello vero fatto per passione, e non per fare soldi!),
Vincenzo

E' lo stesso chip che monta la simil/sure di iwannebuy...e devo dire che...forse è ancor migliore del vecchio...ma il mio monoorecchio non fa testo Smile

Da ilfungo Mer 4 Nov 2009 - 13:22

Anche io ho notato queste differnze sulla seconda sure che mi è arrivata, ho anche notato che su questa le piste vengono via facilmente dallo stampato :|

Da Tfan Mer 4 Nov 2009 - 14:00

confermo, anche la mia è TA2024C
hmmm potrebbe essere tarocco?? o magari semplicemente qualcuno sta producendo dei chip nuovi??
forse sarebbe cosa buona chiedere direttamente alla sure???

Da Smanetton Mer 4 Nov 2009 - 14:31

Tfan ha scritto:confermo, anche la mia è TA2024C
hmmm potrebbe essere tarocco?? o magari semplicemente qualcuno sta producendo dei chip nuovi??
forse sarebbe cosa buona chiedere direttamente alla sure???

In rete si trovano in vendita lotti di TA2024, TA2024B e TA2024C.
E' probabile che alcuni costruttori (es. S3 per la Fenice 20 o Sure/Iwannabuy) abbiano fatto scorte quando la versione "C" non era ancora distribuita e adesso le nuove serie immesse sul mercato abbiano chip provenienti da nuovi stock...

Da Smanetton Mer 4 Nov 2009 - 14:34

ilfungo ha scritto:Anche io ho notato queste differnze sulla seconda sure che mi è arrivata, ho anche notato che su questa le piste vengono via facilmente dallo stampato :|

Cinesi...

E' lo stesso problema che Michael Mardis ha evidenziato nei TA10 e che io, nel mio piccolo, ho avuto con i T-Amp originali.

Da pincellone Mer 4 Nov 2009 - 14:47

E' l'ultima release del TA2024 prima della chiusura della Tripath.

Brutto segno. Vuol dire che le scorte del chip volgono al termine... Rolling Eyes

Da maurizio3929 Mer 4 Nov 2009 - 15:01

ilfungo ha scritto:Anche io ho notato queste differnze sulla seconda sure che mi è arrivata, ho anche notato che su questa le piste vengono via facilmente dallo stampato :|

Infatti, ma io non faccio testo perchè sono alle prime armi col saldatore Smile

Da R!ck Mer 4 Nov 2009 - 15:25

pincellone ha scritto:E' l'ultima release del TA2024 prima della chiusura della Tripath.

Brutto segno. Vuol dire che le scorte del chip volgono al termine...

Ci credo, ce li siamo comprati tutti noi! Laughing
