TUTORIAL MODIFICHE TPA 3116 COMPLETO

Olegol ha scritto:

Salvo56 ha scritto:

"Giancarlo circuit" assemblato e perfettamente funzionante, BUMP scomparso.
L'unico problema sta nel non avere trovato il BAT 48 ma bensì il BAT 47 il quale ha le medesime caratteristiche ma tensione di lavoro di 20 V anziché 40.
La scheda è alimentata con un lineare a 19 V; pensi ci possano essere problemi ?
Ciao e grazie

Sei al limite e alla lunga potrebbe saltare .
I diodi sono delicati e comunque sulla baia lo trovi se lo cerchi il 48

http://www.ebay.it/itm/BAT48-Diode-Schottky-350mA-40V-DDBAT48-/172092750417?hash=item281186fa51:g:~UQAAOSwr81UMvBi

Grazie per il suggerimento.

Ciao a tutti,
è un pò che non passo da queste parti...
quindi un saluto a tutti gli amici del forum che non sento (virtualmente) da parecchio, ed a tutti i nuovi arrivati nel frattempo.
Veniamo al mio proposito: vorrei sostituire il potenziometro del volume di serie del mio Breeze Audio TPA 3116 con uno buono, come l'Alps di sui si è parlato. Mi serve un link ove posso acquistarlo.
So che dovrei scartabellarmi le pagine e pagine di topic sul 3116 perchè se ne è parlato, ma in ogni caso troverei risultati vecchi nel tempo, forse non più validi.
Qualcuno può essere così gentile da fornirmi un link per comprarlo?
Grazie.

andzoff ha scritto:Ciao a tutti,
è un pò che non passo da queste parti...
quindi un saluto a tutti gli amici del forum che non sento (virtualmente) da parecchio, ed a tutti i nuovi arrivati nel frattempo.
Veniamo al mio proposito: vorrei sostituire il potenziometro del volume di serie del mio Breeze Audio TPA 3116 con uno buono, come l'Alps di sui si è parlato. Mi serve un link ove posso acquistarlo.
So che dovrei scartabellarmi le pagine e pagine di topic sul 3116 perchè se ne è parlato, ma in ogni caso troverei risultati vecchi nel tempo, forse non più validi.
Qualcuno può essere così gentile da fornirmi un link per comprarlo?
Grazie.

http://it.rs-online.com/web/p/products/7293511/

Grazie Olegol, provvedo subito.

....mamma che lavoro!!! grande Olegol!! ho provato a cercare una breeze ma non ne riesco a trovare, ho solo trovato una "blu" che forse arriverà a giugno..... ed intanto inizio con quella...... ma la breeze non si trova più!

curiosità..... ho un prebby a bassa tensione con ecc86..... può essere "digerito" da ambo le schede????

offshore ha scritto:....mamma che lavoro!!! grande Olegol!!  ho provato a cercare una breeze ma non ne riesco a trovare, ho solo trovato una "blu" che forse arriverà a giugno..... ed intanto inizio con quella...... ma la breeze non si trova più!

curiosità..... ho un prebby a bassa tensione con ecc86..... può essere "digerito" da ambo le schede????

http://www.aliexpress.com/item/HIFI-class-2-0-stereo-digital-amplifier-TPA3116-high-end-version-50WX2-material-washed-zero-profit/1988580406.html

Se ti riferisci a un pre con le ecc86 può pilotare le 2 schede .

Innanzitutto grazie per il tutorial, le informazioni in giro sono parecchio frammentate e raccapezzarcisi non è facile, per il resto spulciando DIYaudio ho trovato due "tutorial" abbastanza caserecci, fra cui questo:

http://www.simplemedianetworks.com/mods/mod-tpa3116-amp-mono-mode

...io vorrei usare due TPA3116 (alla fine costano meno di venti euro l'uno, anche se poi bisogna cambiargli / aggiungerci diversi componenti) in "mono", in modo da poter avere fino a 100W per canale (e con, si spera, una maggior separazione) ma non ho trovato altri tutorial per questo modulo, in particolare per com'è strutturato questo l'ingresso è pronto per essere usato su un input bilanciato ed a questo punto vorrei sapere quali componenti sono "saltati" col nuovo percorso (cioè quali componenti posso togliere / cortocircuitare anziché sostituirli visto che i condensatori di qualità costicchiano).

Inoltre stando al http://www.ti.com/lit/ds/symlink/tpa3116d2.pdf (pagina 24) cambia un po'la topologia d'uscita, e qui la domanda: non si dovrebbe cambiare qualcosa anche a valle del modulo ?

Dunque, dallo schema:


e dal PDF ufficiale TI (pagina 26) pare che oltre alle modifiche lì indicate ci sia da togliere L2 ed L3, collegare l'uscita di C15 al lato di C14 che va a L1 e, specularmente, l'uscita di C16 al lato di C17 che va a L4.
Inoltre C18 e C21 vanno sostituite con condensatori da 1uF.

Il collegamento va fatto fra il 2 di Rout e l'1 di Lout ed i componenti centrali (C19, C20, C22, C23, C27, C28, R7 ed R9) possono essere rimossi o lasciati lì, inutilizzati.

Inoltre se INPL e INNL vanno direttamente a GND C32 e C10 possono essere rimossi e gli estremi che vanno al chip mandati a GND.

Di conseguenza due dei quattro snub (quelli più "centrali") diventano inutili e si possono saltare. Stando all'uso (dovrebbero essere un "canale alternativo" per la scarica delle induttanze quando l'uscita del TDA è posta ad alta impedenza) non so se vanno bene o se c'è da rivedere i valori...

E'corretto ?

ConteZero ha scritto:Dunque, dallo schema:


e dal PDF ufficiale TI (pagina 26) pare che oltre alle modifiche lì indicate ci sia da togliere L2 ed L3, collegare l'uscita di C15 al lato di C14 che va a L1 e, specularmente, l'uscita di C16 al lato di C17 che va a L4.
Inoltre C18 e C21 vanno sostituite con condensatori da 1uF.

Il collegamento va fatto fra il 2 di Rout e l'1 di Lout ed i componenti centrali (C19, C20, C22, C23, C27, C28, R7 ed R9) possono essere rimossi o lasciati lì, inutilizzati.

Inoltre se INPL e INNL vanno direttamente a GND C32 e C10 possono essere rimossi e gli estremi che vanno al chip mandati a GND.

Di conseguenza due dei quattro snub (quelli più "centrali") diventano inutili e si possono saltare. Stando all'uso (dovrebbero essere un "canale alternativo" per la scarica delle induttanze quando l'uscita del TDA è posta ad alta impedenza) non so se vanno bene o se c'è da rivedere i valori...

E'corretto ?

Si è corretto per l'uso che vuoi farne.

Per quel che riguarda i componenti da saltare sotto / di lato invece ?
Bisogna mettere comunque quattro "reti" RC o ne bastano due ?
Stessi valori ?

ConteZero ha scritto:Per quel che riguarda i componenti da saltare sotto / di lato invece ?
Bisogna mettere comunque quattro "reti" RC o ne bastano due ?
Stessi valori ?

2 reti con gli stessi valori

Grazie.

Per chi vuole abbinare un buon preamplificatore valvolare con Ecc88 al Tpa 3116 consiglio questo che è una nuova versione di quello già segnalato in precedenza.
Già montato su un supporto plastico necessita solo di un box con connettori rca per ingresso e uscita , potenziometro e switch di accensione.
Inoltre ha il circuito di ritardo per i filamenti.
E' un ottimo progetto e con quel prezzo si comprano solo cineserie di pessima qualità

http://www.ebay.it/itm/172213884445?_trksid=p2055119.m1438.l2649&ssPageName=STRK%3AMEBIDX%3AIT

Olegol ha scritto:Per chi vuole abbinare un buon preamplificatore valvolare con Ecc88 al Tpa 3116 consiglio questo che è una nuova versione di quello già segnalato in precedenza.
Già montato su un supporto plastico necessita solo di un box con connettori rca per ingresso e uscita , potenziometro e switch di accensione.
Inoltre ha il circuito di ritardo per i filamenti.
E' un ottimo progetto e con quel prezzo si comprano solo cineserie di pessima qualità

http://www.ebay.it/itm/172213884445?_trksid=p2055119.m1438.l2649&ssPageName=STRK%3AMEBIDX%3AIT

Ottima segnalazione, grazie. Non ci sono le ecc88 comprese, che consiglio puoi darci su che tipo prendere? Senza spendere 99 euro di una coppia di Mullard!

goldrake74 ha scritto:

Olegol ha scritto:Per chi vuole abbinare un buon preamplificatore valvolare con Ecc88 al Tpa 3116 consiglio questo che è una nuova versione di quello già segnalato in precedenza.
Già montato su un supporto plastico necessita solo di un box con connettori rca per ingresso e uscita , potenziometro e switch di accensione.
Inoltre ha il circuito di ritardo per i filamenti.
E' un ottimo progetto e con quel prezzo si comprano solo cineserie di pessima qualità

http://www.ebay.it/itm/172213884445?_trksid=p2055119.m1438.l2649&ssPageName=STRK%3AMEBIDX%3AIT

Ottima segnalazione, grazie. Non ci sono le ecc88 comprese, che consiglio puoi darci su che tipo prendere? Senza spendere 99 euro di una coppia di Mullard!

Le 6N23P Russe che vanno molto , molto bene e costano poco.



http://www.ebay.it/itm/1x-6N23P-ECC88-6922-6DJ7-Russian-Audiophile-Dual-Triode-Tube-NOS-Tested-/111998376898?hash=item1a139f9bc2:g:tCQAAOSw3mpXOHPT

Oppure le Tesla nos che costano qualcosa in più

http://www.ebay.it/itm/310143484807?ssPageName=STRK:MESINDXX:IT&_trksid=p3984.m1436.l2649#shpCntId

grazie Olegol

Salve a tutti! Sono iscrito da poco ma studio il post da un paio di mesi! Ho scoperto la classe T da circa 3 mesi cioè da quando ho ritrovato la passione x il buon ascolto di musica...Cavolo come è possibile che mi sia perso questa "rivoluzione" HiFi scoppiata nel 2005 col mitico Sonic Impact?!? Allora mi sono detto meglio recuperare in fretta! e taaac preso al volo un Breeze...
Per me suona gia benissimo dopo una 40ina di ore di rodaggio, ma l'idea di poterlo migliorare ancora mi alletta non poco Veniamo al dunque...Preso dalla scimmia e dall'impazienza di avere i componenti subito, ho recuperato in un negozio di elettronica della mia città parte dei componenti x la modifica, ma purtroppo (ovviamente) non delle stesse marche consigliate da Olegol. Vorrei sapere magari propio da lui o da altri di voi piu esperti di me, se potrebbero andare bene cmq o se propio non vale la pena tentare magari rischiando di far saltare qualche pista alla scheda...
Vi metto le immagini (se ci riesco)
Un enorme grazie a tutti, sopratutto a Olegol per questo post fantastico sul Breeze 👍

dieggs ha scritto:Salve a tutti! Sono iscrito da poco ma studio il post da un paio di mesi! Ho scoperto la classe T da circa 3 mesi cioè da quando ho ritrovato la passione x il buon ascolto di musica...Cavolo come è possibile che mi sia perso questa "rivoluzione" HiFi scoppiata nel 2005 col mitico Sonic Impact?!? Allora mi sono detto meglio recuperare in fretta! e taaac preso al volo un Breeze...
Per me suona gia benissimo dopo una 40ina di ore di rodaggio, ma l'idea di poterlo migliorare ancora mi alletta non poco Veniamo al dunque...Preso dalla scimmia e dall'impazienza di avere i componenti subito, ho recuperato in un negozio di elettronica della mia città parte dei componenti x la modifica, ma purtroppo (ovviamente) non delle stesse marche consigliate da Olegol. Vorrei sapere magari propio da lui o da altri di voi piu esperti di me, se potrebbero andare bene cmq o se propio non vale la pena tentare magari rischiando di far saltare qualche pista alla scheda...
Vi metto le immagini (se ci riesco)
Un enorme grazie a tutti, sopratutto a Olegol per questo post fantastico sul Breeze 👍

Ciao, usa i componenti indicati che sono stati testati e hanno caratteristiche adatte al lavoro altrimenti non ottieni risultati soddisfacenti.

Grazie Olegol. Immaginavo la risposta...Provvedo ad acquistare il tutto come da file exell postato da un gentilissimo utente qualche pagina indietro.
P.s io l'alimentazione l'ho risolta collegando una batteria lipo da modellismo da 22.2volt...Queste batterie possono far partire un camion! nello specifico quella che ho usato ha le dimensioni di una armonica e ha 100A di picco👍

dieggs ha scritto:Grazie Olegol. Immaginavo la risposta...Provvedo ad acquistare il tutto come da file exell postato da un gentilissimo utente qualche pagina indietro.
P.s io l'alimentazione l'ho risolta collegando una batteria lipo da modellismo da 22.2volt...Queste batterie possono far partire un camion! nello specifico quella che ho usato ha le dimensioni di una armonica e ha 100A di picco👍

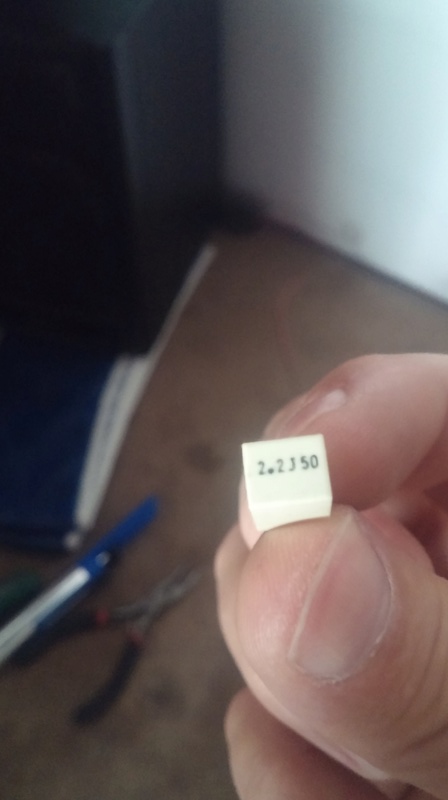

I condensatori da 2,2 piccoli sul negativo puoi anche usarli ma wima o arcotronics vanno meglio e per il resto attieniti all'elenco .

Intendi i 3 wima che andrebbero al posto dei 5 elettrolitici? Sarebbe quella la posizione "sul negativo" giusto?

dieggs ha scritto:Intendi i 3 wima che andrebbero al posto dei 5 elettrolitici? Sarebbe quella la posizione "sul negativo" giusto?

Si,sul segnale di ingresso e gli altri sul positivo devono essere Mkp al polipropilene.

Ciao a tutti sono un novizio e ho appena comprato la scheda blue!
Mi rivolgo a voi perché ho qualche difficoltà.

Ho qualche difficoltà a reperire tutti i componenti del tutorial da un unico sito. Sono io che sono incapace o effetivamente bisogna comprare i componenti da più negozi online?

Poi ho visto che selezionando i componenti disponibili su RS sono arrivato a totalizzare 40 euro di spesa e mancano alcuni pezzi.
E' una cifra folle o è nella norma?

Altra cosa le varie proposte del preamplificatore valvolare di ebay sono tutte scadute. Qualcuno potrebbe indicarmi cosa potrebbe essere adatto?

Su ebay cercando "DIY CCDA tube amplifier for ECC88 - fully assembled + transformer + PSU" ho trovato qualcosa ma non so dire se possa andare bene

PS:Non ho potuto mettere il link perchè sono "novizio"


Grazie mille

narco85 ha scritto:Ciao a tutti sono un novizio e ho appena comprato la scheda blue!
Mi rivolgo a voi perché ho qualche difficoltà.

Ho qualche difficoltà a reperire tutti i componenti del tutorial da un unico sito. Sono io che sono incapace o effetivamente bisogna comprare i componenti da più negozi online?

Poi ho visto che selezionando i componenti disponibili su RS sono arrivato a totalizzare 40 euro di spesa e mancano alcuni pezzi.
E' una cifra folle o è nella norma?

Altra cosa le varie proposte del preamplificatore valvolare di ebay sono tutte scadute. Qualcuno potrebbe indicarmi cosa potrebbe essere adatto?

Su ebay cercando "DIY CCDA tube amplifier for ECC88 - fully assembled + transformer + PSU" ho trovato qualcosa ma non so dire se possa andare bene

PS:Non ho potuto mettere il link perchè sono "novizio"


Grazie mille

ok

http://www.ebay.it/itm/DIY-CCDA-tube-amplifier-for-ECC88-fully-assembled-transformer-PSU-/172332646265?hash=item281fd37f79:g:xuUAAOSwdrRXG9jJ


Per i componenti guarda anche su TME ma quelli buoni costano e comunque RS è uno dei più cari. Ad occhio e croce si riuscirebbe a stare sui 30 euro ma ci sono le spese di spedizione .

Olegol ha scritto:
ok

Per i componenti guarda anche su TME ma quelli buoni costano e comunque RS è uno dei più cari. Ad occhio e croce  si riuscirebbe a stare sui 30 euro ma ci sono le spese di spedizione .

Grazie!
Ho trovato un sito dove penso di aver trovato tutti i componenti. Mouser.
Qui sotto la lista. La lista comprende anche le parte per costruire il "Giancarlo circuit". Manca il potenziometro che non so quale scegliere per abbinarlo al pre valvolare

N. produttore	Produttore	Desc.	RoHS:	Q.tà ordine	Prezzo (EUR)	Interno: (EUR)
ECE-A1VKS4R7B	Panasonic	Condensatori elettrolitici in alluminio - con piombo 35VDC 4.7uF SU SU BI-POL	A norma RoHS	1	€ 0,208	€ 0,21
BAT48ZFILM	STMicroelectronics	Diodi e raddrizzatori Schottky schottky diode	A norma RoHS	1	€ 0,371	€ 0,37
LR1F150K	TE Connectivity	Resistori a pellicola metallica - Passanti 150KOhm 3/5W 50PPM		2	€ 0,143	€ 0,29
LR1F5K6	TE Connectivity	Resistori a pellicola metallica - Passanti 5.6KOhm 3/5W 50PPM		2	€ 0,143	€ 0,29
MKS2C036801E00KSSD	WIMA	Condensatori a film 63V .68uF 10% PCM5 1E=4.5x9.5x7.2 PCM 5	A norma RoHS	4	€ 0,604	€ 2,42
SER2915H-153KL	Coilcraft	Induttori fissi SER2915H Hi Current 15 uH 10 % 30 A	A norma RoHS	4	€ 4,41	€ 17,64
LR1F10R	TE Connectivity	Resistori a pellicola metallica - Passanti 10Ohm 3/5W 50PPM	A norma RoHS	4	€ 0,143	€ 0,57
GA342DR7GF331KW02L	Murata	Condensatori in ceramica multistrato MLCC - SMD/SMT 1808 330pF 250Vac X7R 10%	A norma RoHS	4	€ 0,932	€ 3,73
RDER72E224K3K1H03B	Murata	Condensatori in ceramica multistrato MLCC - Cablati	A norma RoHS	4	€ 0,471	€ 1,88
25SEPF330M	Panasonic	Condensatori a polimeri organici in alluminio 25volts 330uF ESR 14mohm	A norma RoHS	2	€ 1,69	€ 3,38
MKS2C042201K00KO00	WIMA	Condensatori a film 2.2 uF 63 VDC 10%	A norma RoHS	3	€ 0,483	€ 1,45

Il totale si aggira sui 30€ + le s.s. (20€ per ordini inferiori a 50€). Aggiungerò pezzi per colmare il gap
Sempre che non abbia fatto errori con i componenti.

Gli induttori che ho scelto ci staranno nella scheda?
