Finale da riparare..ma come sfruttarlo?

Da wildwind Ven 9 Apr 2010 - 15:39

Un amico mi ha regalato un amplificatore da car audio che non funzionava più.

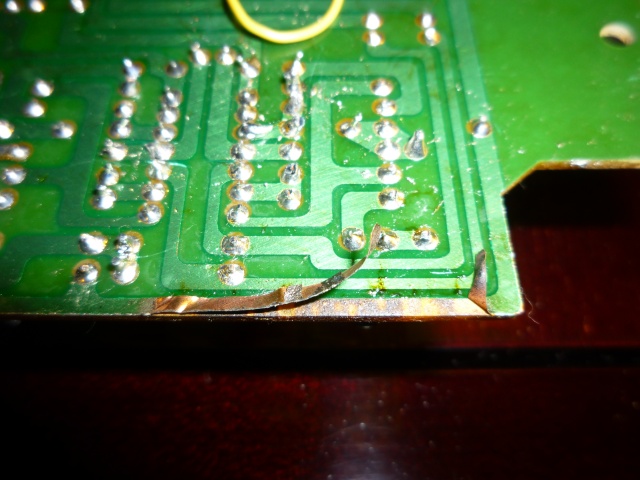

Mi sono divertito a smontarlo e c'era una pista completamente bruciata.
Finale da riparare..ma come sfruttarlo? P1010710

Finale da riparare..ma come sfruttarlo? P1010710

Potrei ripararla saldando un filetto volante ai capi dei due componenti che si trovano sulla pista. Sbaglio?
Dite che riesco a trasformare questa schedina in un ampli da casa con cui fare un po di pratica con il saldatore?

Da wildwind Ven 9 Apr 2010 - 15:43

Finale da riparare..ma come sfruttarlo? P1010711

Questo per spiegare di cosa si tratta.

Finale da riparare..ma come sfruttarlo? P1010712

Da wildwind Ven 9 Apr 2010 - 15:46

Posso eliminare la necessità del segnale remote?
Vorrei fare un po di esperienza e questa mi sembra una base.
Serve qualche altra foto? Magari del retro della scheda?

Da wildwind Ven 9 Apr 2010 - 15:48

Da Fabio Ven 9 Apr 2010 - 16:00

Le piste non si bruciano di punto in bianco. E' probabile che ci sia in corto il finale o qualcosa nel percorso di alimentazione.

Da wildwind Ven 9 Apr 2010 - 16:06

Potrebbe anche essere stato il mio amico che ha giocato con i cavi di alimentazione...e vicino c'è pure quello del remote....

Da madqwerty Ven 9 Apr 2010 - 16:13

hola, sì, puoi/devi fare un ponticello con uno spezzone di cavo saldato ai capi della pista interrotta (che avrai prima ripulito dalla vernice protettiva, ed eventuali altre schifezze)
puoi anche ancorarti ai pin/saldature di qualche componente che sia nelle vicinanze della pista interrotta..

il remote lo colleghi internamente al +12V, e il gioco è fatto Cool

visto che ci sono dubbi sul suo corretto funzionamento anche dopo le tue riparazioni,
stai all'occhio quando lo accendi, e metti un fusibile dal valore molto basso (<1A) sulla linea del +12V,
se fonde prova con un 2A, magari ritardato, se fonde ancora "abbiamo un problema Houston" Don't know

Da Fabio Ven 9 Apr 2010 - 16:16

Ricostruisci la pista e alimentala con un fusibile in serie, poi si ragiona.
Togli il tratto di pista che non è più incollata alla PCB gratta un tratto adeguato di solder mask agli estremi del pezzo saltato e ricostruiscila con un filo di sezione adeguata saldandolo sul rame che hai portato a vista, oppure individua due saldature grandi per ricollegare i due tronconi di pista interrotta sempre con uno spezzone di filo.

Da wildwind Ven 9 Apr 2010 - 16:23

madqwerty ha scritto:
il remote lo colleghi internamente al +12V, e il gioco è fatto

Wow, pensavo che fosse una cosa del genere ma non ne ero sicuro.

A quanto diceva il mio amico era solo uno dei due canali a non funzionare.
Sinceramente non ho provato...la prima cosa che ho fatto è stata togliere le mille vitine per cercare qualcosa di anomalo.
Grazie del suggerimento.

Ora forza con i suggerimenti, cosa posso provare a fare su questa scheda?
Un po' di taglia e cuci per fare esperienza.
(anche perché altrimenti mi dicono che avrei dovuto postare nell"infermeria" del forum)

Da madqwerty Ven 9 Apr 2010 - 16:40

wildwind ha scritto:Ora forza con i suggerimenti, cosa posso provare a fare su questa scheda?

un po' di sano "reverse engineering" ! Wink

senza uno schema elettrico, e quindi le sigle e i valori precisi della componentistica tutta al completo,
non si fa troppa strada.. Wink

Da wildwind Ven 9 Apr 2010 - 16:54

Anche tu hai ragione però qui non è che ci sia molto...
Ci dovrebbe essere un filtro (direi passa alto ) che si può escludere col lo switch che si vede.

Qualcuno conosce questo simpatico KIA6210AH?

Da piero7 Ven 9 Apr 2010 - 17:29

wildwind ha scritto:Anche tu hai ragione però qui non è che ci sia molto...
Ci dovrebbe essere un filtro (direi passa alto ) che si può escludere col lo switch che si vede.

Qualcuno conosce questo simpatico KIA6210AH?

www.google.it

lassa perde... Smile

Da wildwind Ven 9 Apr 2010 - 17:52

Si si, ho sfruttato l'amico google ma le mie competenze non mi permettono di capire la qualità del prodotto.

lassa perde...

Ok, allora lo uso solo per divertimento e impratichirmi un po.
Grazie

Da piero7 Ven 9 Apr 2010 - 18:35

wildwind ha scritto:Si si, ho sfruttato l'amico google ma le mie competenze non mi permettono di capire la qualità del prodotto.

lassa perde...

Ok, allora lo uso solo per divertimento e impratichirmi un po.
Grazie

non ti sei perso niente, è na cosa zazà Smile
