collaudo e "integrazione" fenice 100

Da acvtre Mar 20 Lug 2010 - 23:01

Mi è arrivato a casa un bel malloppo, ovvero questa mega fenice100 http://t-class.niceboard.org/amplificatori-f24/venduto-amplificatore-fenice-100-compreso-di-cavi-149-euro-spedizione-compresa-t8295.htm?highlight=fenice+100
Allora, devo controllare che funzioni tutto perchè il proprietario mi ha detto che c'è stato un problema, ed effettivamente sono saltate le saldature delle banane ed è partito un fusibile su tre. Per assicurarmi che non succeda di nuovo che mi conviene controllare? Che devo vedere per assicurarmi sia tutto apposto?

Inoltre, vorrei rendere la bestiola un integrato. Ho già un alps rk27, ma vorrei aggiungere uno switch, che mi permetta di passare da finale ad integrato, quindi di bypassare il pot in pratica. Dite che è possibile? Qualcuno mi aiuterebbe da lontano nel fare due saldature?

In un futuro prossimo, gli vorrei avvicinare un pre, tipo il prefet mkII o il pre valvole del forum.

Da giovyy Mar 20 Lug 2010 - 23:42

Devi rifare BENE le saldature, cambiare il fusibile saltato con uno di minor portata (meglio essere preventivi) e sperare che funzioni..

Da acvtre Mar 20 Lug 2010 - 23:45

giovyy ha scritto:Devi rifare BENE le saldature, cambiare il fusibile saltato con uno di minor portata (meglio essere preventivi) e sperare che funzioni..

Le saldature le ho rifatte, non so cosa intenda tu per bene, ho semplicemente messo un po' di stagno con la pasta disossidante. Il fusibile era da 250Va, che valore mi consigli?

Per quanto riguarda pot e switch, sapresti dirmi dove saldarli e come saldarli?

Da giovyy Mar 20 Lug 2010 - 23:53

acvtre ha scritto:
Le saldature le ho rifatte, non so cosa intenda tu per bene, ho semplicemente messo un po' di stagno con la pasta disossidante. Il fusibile era da 250Va, che valore mi consigli?

Per quanto riguarda pot e switch, sapresti dirmi dove saldarli e come saldarli?

Per BENE intendo farle in modo tale che non saltino di nuovo.
Riguardo al fusibile, 250V è la tensione, non la corrente..come valore direi la metà di quello che c'era prima, ma solo per essere sicuri..

Per il pot non so, o meglio, te lo sconsiglio..

Da acvtre Mer 21 Lug 2010 - 0:04

giovyy ha scritto:
acvtre ha scritto:
Le saldature le ho rifatte, non so cosa intenda tu per bene, ho semplicemente messo un po' di stagno con la pasta disossidante. Il fusibile era da 250Va, che valore mi consigli?

Per quanto riguarda pot e switch, sapresti dirmi dove saldarli e come saldarli?

Per BENE intendo farle in modo tale che non saltino di nuovo.
Riguardo al fusibile, 250V è la tensione, non la corrente..come valore direi la metà di quello che c'era prima, ma solo per essere sicuri..

Per il pot non so, o meglio, te lo sconsiglio..

Si scusa ho letto male. Dunque, i due fusibili che non sono saltati sono da 12,5A, mentre su quello col filamento sciolto non riesco a trovare il valore. Prendo un altro da 12,5A? O prendo tutti la metà?

Come mai sconsigli il pot? Dici che sia necessario un pre attivo?

Da acvtre Mer 21 Lug 2010 - 14:19

In teoria ho trovato il problema, un fusibile era da 4A. Adesso sono tutti e tre da 10A, ho attaccato alla corrente e va tutto bene, a parte il forte ronzio dei trasfo.

Il pot nella fenice 100 proprio me lo sconsigli in assoluto?

Da giovyy Mer 21 Lug 2010 - 14:23

acvtre ha scritto:

Il pot nella fenice 100 proprio me lo sconsigli in assoluto?

Ci vorrebbe un pre attivo..ma se proprio vuoi provare, prova!

Da piero7 Mer 21 Lug 2010 - 16:12

ma un fusibile di 10A a 230V? Shocked

Ma cos'è, un frantoio quello che colleghi alla rete elettrica? Un ampli in classe T che richiede 10A di fusibile??

Da pallapippo Mer 21 Lug 2010 - 16:16

Se ha 3 kW installati, tra un pò può a farne a meno di metterli... (è ovvio che Laughing

,

)

Da acvtre Mer 21 Lug 2010 - 16:25

piero7 ha scritto:ma un fusibile di 10A a 230V? Ma cos'è, un frantoio quello che colleghi alla rete elettrica? Un ampli in classe T che richiede 10A di fusibile??

Non so che dirti, quando mi è arrivato da Andrea101 aveva fusibili da 12,5A.
Giusto adesso stavo cercando di provarlo con l'uscita pre del nad c320, tanto per vedere se funziona, e infatti non funziona.
Dunque si accende un led verde, che è collegato al led1 della fenice, poi uno rosso che corrsiponde al fault led e il led power on non si accende, che devo controllare?

Da MaurArte Mer 21 Lug 2010 - 16:55

Se saltano i fusibili da 4A c'è un problema. I fusibili da 10A sono inutili!!!
Posta delle foto
Per il PreFET aspetta che in pentola c'è un altro oggettino molto simpatico Smile

Da mgiombi Mer 21 Lug 2010 - 16:59

MaurArte ha scritto:
Per il PreFET aspetta che in pentola c'è un altro oggettino molto simpatico

Il PreFET è insuperabile! Very Happy

Spoiler:

Da acvtre Mer 21 Lug 2010 - 17:22

MaurArte ha scritto:Se saltano i fusibili da 4A c'è un problema. I fusibili da 10A sono inutili!!!
Posta delle foto
Per il PreFET aspetta che in pentola c'è un altro oggettino molto simpatico

Queste le foto principali:
collaudo e "integrazione" fenice 100 Dsc00613

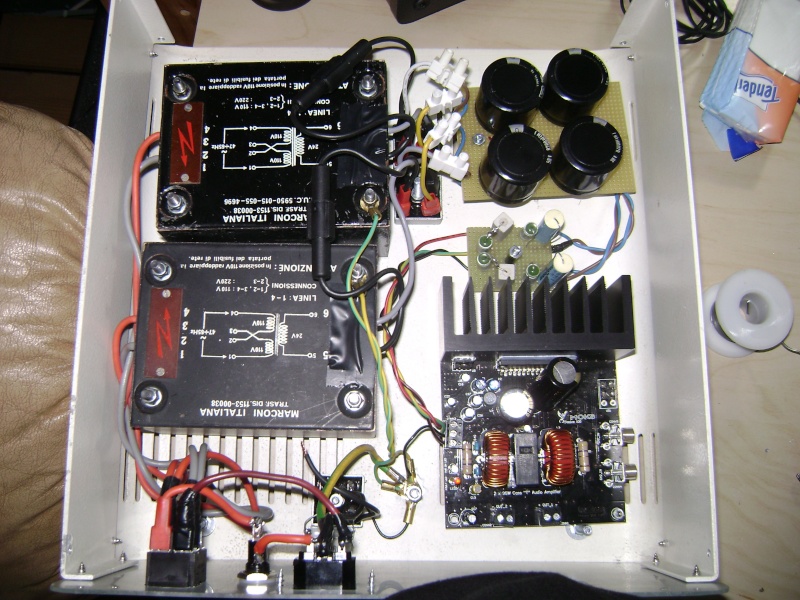

collaudo e "integrazione" fenice 100 Dsc00615

collaudo e "integrazione" fenice 100 Dsc00616

collaudo e "integrazione" fenice 100 Dsc00617

Se servono altri particolari ditemi. Quindi i fusbili mi conviene metterli tutta da 4A?
Mauarte, tu che sai, la rovinerei proprio questa fenice100 mettendoci un pot? C'è proprio bisogno di un pre attivo? Stavo considerando anche il buffer valvolare di helderhifi, basta inscatolarlo e non costa molto.

P.S.: almeno dicci se è a valvole o altro. Very Happy

Da piero7 Mer 21 Lug 2010 - 18:10

se saltano i fusibili c'è un corto o un'assorbimento abnorme da qualche parte, e ti è stato già detto, non serve a niente cambiare i fusibili se non si risolve il problema...

un ampli come quello NON PUO' richiedere per nessuna ragione fusibili da 10A, manco sul valvolare con la 211 e con la 6C33 ho montato fusibili così grossi!!!

Da acvtre Mer 21 Lug 2010 - 19:46

piero7 ha scritto:se saltano i fusibili c'è un corto o un'assorbimento abnorme da qualche parte, e ti è stato già detto, non serve a niente cambiare i fusibili se non si risolve il problema...

un ampli come quello NON PUO' richiedere per nessuna ragione fusibili da 10A, manco sul valvolare con la 211 e con la 6C33 ho montato fusibili così grossi!!!

Ma infatti lo avevo capito bene questo. La mie domande sono: che fusibili devo mettere? e cosa devo controllare prima di tutto, considerando anche dalle foto che vi ho postato?

Da florin Mer 21 Lug 2010 - 20:02

acvtre ha scritto:
piero7 ha scritto:se saltano i fusibili c'è un corto o un'assorbimento abnorme da qualche parte, e ti è stato già detto, non serve a niente cambiare i fusibili se non si risolve il problema...

un ampli come quello NON PUO' richiedere per nessuna ragione fusibili da 10A, manco sul valvolare con la 211 e con la 6C33 ho montato fusibili così grossi!!!
Ma infatti lo avevo capito bene questo. La mie domande sono: che fusibili devo mettere? e cosa devo controllare prima di tutto, considerando anche dalle foto che vi ho postato?

Cerca una persona capace di verificare tutto,perchè rischi di fare più danni,spero per te che non sia la Fenice andata.

Da piero7 Mer 21 Lug 2010 - 20:07

ma l'ampli è funzionante? Perchè da quello che scrivi pare che sia proprio in corto da qualche parte...

Da acvtre Mer 21 Lug 2010 - 22:42

Come dicevo, mi si accendono il fault led e il led1 della fenice, il led power on resta spento.
Prima ho provato a vedere se si sente qualcosa, ma non usciva nessun suono, si sente solo il ronzio dei trasfo.
Mal che vada credo si debba cambiare solo il chip, giusto? Cosa devo controllare per verificarlo?

Hai ragione Florin, e l'idea mi ha sfiorato, ma verrebbe a costare un po', a meno che non vada da porfido che abita vicino. Inoltre, bene o male so armeggiare con sta roba, ma non sono molto sicuro e quindi chiedo delucidazioni.

Da florin Mer 21 Lug 2010 - 22:51

acvtre ha scritto:Come dicevo, mi si accendono il fault led e il led1 della fenice, il led power on resta spento.
Prima ho provato a vedere se si sente qualcosa, ma non usciva nessun suono, si sente solo il ronzio dei trasfo.
Mal che vada credo si debba cambiare solo il chip, giusto? Cosa devo controllare per verificarlo?

Hai ragione Florin, e l'idea mi ha sfiorato, ma verrebbe a costare un po', a meno che non vada da porfido che abita vicino. Inoltre, bene o male so armeggiare con sta roba, ma non sono molto sicuro e quindi chiedo delucidazioni.

Devi controllare tutto incominciando con l'alimentatore e finendo con il finale,non è semplice,non si può fare sul forum di qualcuno che non ha la preparazione per queste cose.Credo che hai sbagliato comprando un ampli non funzionante.

Da acvtre Mer 21 Lug 2010 - 22:59

florin ha scritto:
acvtre ha scritto:Come dicevo, mi si accendono il fault led e il led1 della fenice, il led power on resta spento.
Prima ho provato a vedere se si sente qualcosa, ma non usciva nessun suono, si sente solo il ronzio dei trasfo.
Mal che vada credo si debba cambiare solo il chip, giusto? Cosa devo controllare per verificarlo?

Hai ragione Florin, e l'idea mi ha sfiorato, ma verrebbe a costare un po', a meno che non vada da porfido che abita vicino. Inoltre, bene o male so armeggiare con sta roba, ma non sono molto sicuro e quindi chiedo delucidazioni.

Devi controllare tutto incominciando con l'alimentatore e finendo con il finale,non è semplice,non si può fare sul forum di qualcuno che non ha la preparazione per queste cose.Credo che hai sbagliato comprando un ampli non funzionante.

La storia è un po' diversa e lunga, non è che l'ho preso così per caso. Vorrà dire che smonterò e rifarò le saldature, sarà lungo e doloroso.
Ma se si accende il fault led vorrà dire qualcosa di preciso, no? Non bastano un due misure col tester per un controllo veloce?

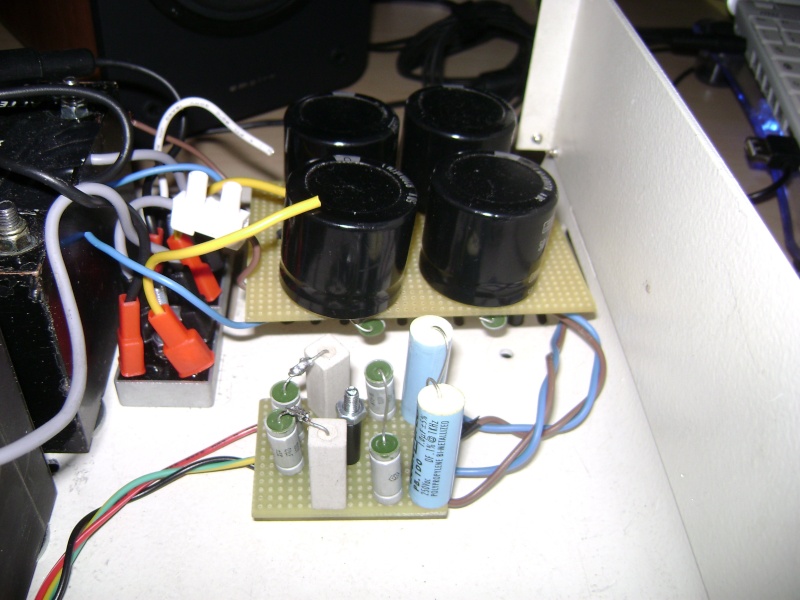

Il dilemma, per adesso, è il funzionamento di quei cubetti avvitati allo chassis, uno è evidente che sia la messa a terra ma gli altri non riesco a capire. Mi riferisco a quelli che si vedono sulla sinistra in questa foto:
collaudo e "integrazione" fenice 100 Dsc00612

collaudo e "integrazione" fenice 100 Dsc00612

Da traspar Mer 21 Lug 2010 - 23:54

acvtre ha scritto:Il dilemma, per adesso, è il funzionamento di quei cubetti avvitati allo chassis, uno è evidente che sia la messa a terra ma gli altri non riesco a capire. Mi riferisco a quelli che si vedono sulla sinistra in questa foto:

Se non sbaglio dovrebbero essere i raddrizzatori!

Da piero7 Gio 22 Lug 2010 - 0:02

scusa, hai comprato un ampli non funzionante e senza basi vuoi aiuto per ripararlo? Shocked

Da dtraina Gio 22 Lug 2010 - 0:36

traspar ha scritto:
acvtre ha scritto:Il dilemma, per adesso, è il funzionamento di quei cubetti avvitati allo chassis, uno è evidente che sia la messa a terra ma gli altri non riesco a capire. Mi riferisco a quelli che si vedono sulla sinistra in questa foto:
Se non sbaglio dovrebbero essere i raddrizzatori!

Sono proprio i ponti a diodi che raddrizzano la corrente ...

Da Patrick Gio 22 Lug 2010 - 1:08

florin ha scritto: Credo che hai sbagliato comprando un ampli non funzionante.

E dire che sul mercatino del forum questa Fenice 100 era sponsorizzata come un capolavoro dal venditore.Ribasso, affarone di qua, affarone di là...tempo addietro stavo per contattarlo anch'io...mah! Chi ci capisce! Mmm

Da Tfan Gio 22 Lug 2010 - 1:11

piero7 ha scritto:scusa, hai comprato un ampli non funzionante e senza basi vuoi aiuto per ripararlo?

quoto... quanto hai pagato sto gioiello?
cmq... all'uscita dell'alimentatore che tensione hai?? non so come va alimentata la fenice ma se ci sono due raddrizzatori immagino abbia bisogno di una duale...tipo +/- 24v... controlla la tensione in ingresso che magari il problema è li... se invece alla fenice arrivano le tensioni giuste mi sa che è l'ampli che è andato...
