Re: Regolare il DC offset sulla Sure 2024

Da Vincenzo Gio 20 Ago 2009 - 15:55

Piazza pulita...
Regolare il DC offset sulla Sure 2024 - Pagina 2 Img_4315

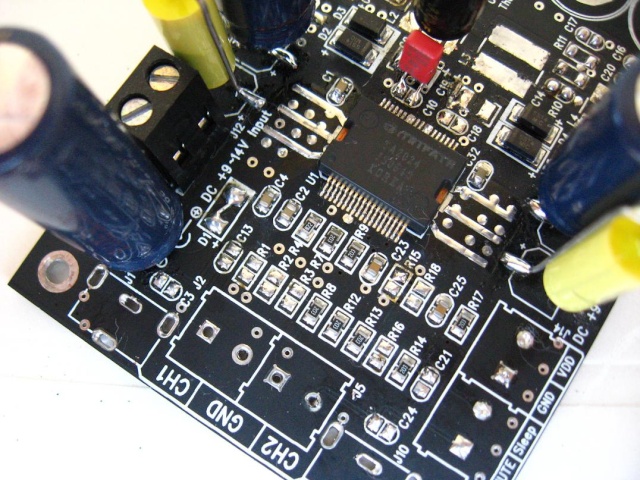

I Panasonic FC da 330uF 16V con i Wima in parallelo e i componentri d'uscita rimossi:
Regolare il DC offset sulla Sure 2024 - Pagina 2 Img_4316

Entrambi a posto:
Regolare il DC offset sulla Sure 2024 - Pagina 2 Img_4317

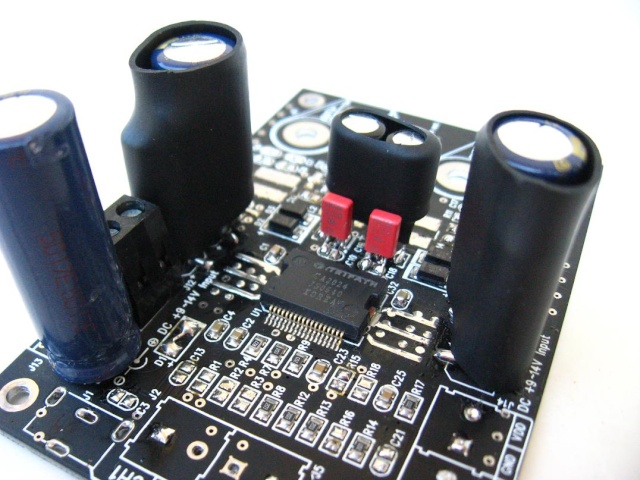

E infine il termoretraibile:
Regolare il DC offset sulla Sure 2024 - Pagina 2 Img_4318

Appena arriveranno gli ultimi componenti monterò il filtro, la zobel e i trimmer di offset.
Alla prossima!

Da pallapippo Gio 20 Ago 2009 - 16:12

Vincenzo ha scritto:E infine il termoretraibile

A che serve qui il termoretraibile? Problemi di corto a occhio non ne vedo...

Ovviamente Clap

Da somian929rr Gio 20 Ago 2009 - 16:14

bravo Vincenzuzzu, peccato che ci troviamo a 200km sennò mi trasferivo a casa tua per un corso accellerato di elettronica e per imparare da un guru come te anche in materia audiofila. Oki

Da Vincenzo Gio 20 Ago 2009 - 16:24

pallapippo ha scritto:
Vincenzo ha scritto:E infine il termoretraibile
A che serve qui il termoretraibile? Problemi di corto a occhio non ne vedo...

Ovviamente

Serve per rendere più solida la tenuta: le piste per il montaggio superficiale sono troppo fragili per reggere dei componenti normali in modo sicuro. Cos' è come avere 4 punti di ancoraggio che non saranno due fori ma sono sempre meglio di due..

Grazie a entrambi! Smile

Da pallapippo Gio 20 Ago 2009 - 16:28

Vincenzo ha scritto:
pallapippo ha scritto:
Vincenzo ha scritto:E infine il termoretraibile
A che serve qui il termoretraibile? Problemi di corto a occhio non ne vedo...

Ovviamente

Serve per rendere più solida la tenuta...
Grazie a entrambi!

Grazie a te per l'"apprezzata" spiegazione Very Happy

!

Da Vincenzo Mar 25 Ago 2009 - 11:16

Arrivate le induttanze di Arjen Helder. Mancano solo i componenti di RS che arriveranno presumibilmente venerdì.. Dribbling

Da porfido Mar 25 Ago 2009 - 12:59

Vincenzo ha scritto:Arrivate le induttanze di Arjen Helder. Mancano solo i componenti di RS che arriveranno presumibilmente venerdì..

Ma Vincenzo, scusami l'OT, ma helder ha chiesto anche a te 1,5GBP in più dopo l'aquisto? Ironic

Da Vincenzo Mar 25 Ago 2009 - 13:47

porfido ha scritto:
Vincenzo ha scritto:Arrivate le induttanze di Arjen Helder. Mancano solo i componenti di RS che arriveranno presumibilmente venerdì..

Ma Vincenzo, scusami l'OT, ma helder ha chiesto anche a te 1,5GBP in più dopo l'aquisto?

E' per la spedizione tracciabile per l'Italia: sulla pagina dell'oggetto è specificato che per l'Italia è necessario questo tipo di spedizione.

Da robertor Mar 25 Ago 2009 - 13:51

oggi ho cambiato le induttanze sul Ta2024 con 4 home made su specifiche che a sua volta mi aveva consigliato il barone.
di primo acchito il suono è più corpulento ma il volume si è abbassato e in più appena acceso il Ta2024 c'è un buon fruscio che poi tende a sparire dopo poco.
cosa potrebbe essere?

Da Vincenzo Mar 25 Ago 2009 - 14:06

robertor ha scritto:oggi ho cambiato le induttanze sul Ta2024 con 4 home made su specifiche che a sua volta mi aveva consigliato il barone.
di primo acchito il suono è più corpulento ma il volume si è abbassato e in più appena acceso il Ta2024 c'è un buon fruscio che poi tende a sparire dopo poco.
cosa potrebbe essere?

Sezione del cavo smaltato usato? valore delle induttanze?

Da madqwerty Mar 25 Ago 2009 - 15:54

Vincenzo ha scritto:
pallapippo ha scritto:
Vincenzo ha scritto:E infine il termoretraibile
A che serve qui il termoretraibile? Problemi di corto a occhio non ne vedo...
Ovviamente

Serve per rendere più solida la tenuta: le piste per il montaggio superficiale sono troppo fragili per reggere dei componenti normali in modo sicuro. Cos' è come avere 4 punti di ancoraggio che non saranno due fori ma sono sempre meglio di due..

ciao, sono un po' OT Embarassed

ma è da qualche giorno che mi frulla questo pensiero in testa e la tua soluzione mi spinge a chiederti un parere :
la mia idea, per rendere solidi componenti PTH montati su piazzole SMD, era di montare il componente come già visto,
e poi usare quelle pistoline a colla calda in stick, riempiendo la zona sottostante il condensatore,
questa raffreddandosi crea uno strato di supporto stabile, e incolla pure..
potrebbe essere un'idea anche per "bloccare" e mettere in sicurezza eventuali saldature di cavetti volanti a piazzole SMD..
che ne pensi ?
Hello

Da robertor Mar 25 Ago 2009 - 16:14

se non ricordo male poco più di una 40ina di spire con cavo smaltato da 0,4 mm o 0,375.

Da Vincenzo Mar 25 Ago 2009 - 16:58

robertor ha scritto:se non ricordo male poco più di una 40ina di spire con cavo smaltato da 0,4 mm o 0,375.

Circa 40 spire anche per Helder. Il tuo core che dimensioni ha? (diametro esterno, spessore e diametro del foro). Con quel cavo è inspiegabile un'attenuazione del segnale. E' l'unica modifica che hai fatto o contemporaneamente hai effettuato altri cambiamenti?

madqwerty ha scritto:
ciao, sono un po' OT ma è da qualche giorno che mi frulla questo pensiero in testa e la tua soluzione mi spinge a chiederti un parere :
la mia idea, per rendere solidi componenti PTH montati su piazzole SMD, era di montare il componente come già visto,
e poi usare quelle pistoline a colla calda in stick, riempiendo la zona sottostante il condensatore,
questa raffreddandosi crea uno strato di supporto stabile, e incolla pure..
potrebbe essere un'idea anche per "bloccare" e mettere in sicurezza eventuali saldature di cavetti volanti a piazzole SMD..
che ne pensi ?

E' una soluzione molto usata, ma naturalmente non valida per i componenti che riscaldano. L'unico problema è la sostituzione di un componente...
Si può usare in alternativa la colla americana, avendo cura di farla seccare completamente per fare evaporare il solvente prima di utilizzare la scheda.

Da robertor Mar 25 Ago 2009 - 17:16

nessun altro cambiamento.
per avvolgere le spire mi sono aiutato con una matita che poi ho tolto logicamente.
quindi il diametro è quello.
le spire non si sovrappongono e sono tenute assieme da del nastro da elettricisti.

Da Vincenzo Mar 25 Ago 2009 - 21:55

robertor ha scritto:nessun altro cambiamento.
per avvolgere le spire mi sono aiutato con una matita che poi ho tolto logicamente.
quindi il diametro è quello.
le spire non si sovrappongono e sono tenute assieme da del nastro da elettricisti.

Quindi è in aria! Che diametro aveva la matita? se è di 1cm come la maggior parte, mancano 10 spire per arrivare a 10uH...

Da Vincenzo Ven 28 Ago 2009 - 15:50

Lavori in corso...

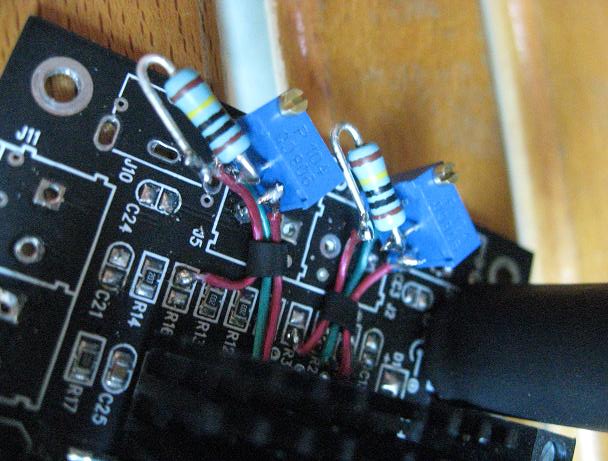

I trimmer multigiri per la regolazione dell'offset:
Regolare il DC offset sulla Sure 2024 - Pagina 2 Img_4410

Regolare il DC offset sulla Sure 2024 - Pagina 2 Img_4411

E il nuovo stadio d'uscita da applicare sulla scheda:
Regolare il DC offset sulla Sure 2024 - Pagina 2 Img_4412

A domani...

Da Vincenzo Ven 28 Ago 2009 - 20:37

1.... 2.... 3....
PROVA!!!

Regolare il DC offset sulla Sure 2024 - Pagina 2 Img_4413

Da ilfungo Lun 31 Ago 2009 - 15:05

WOW! magnifica, anche io ho effettuato le modifiche (solo quelle base) e sono davvero felice... chissà come suona la tua! Siamo curiosi di sapere!

Da Vincenzo Lun 31 Ago 2009 - 16:50

ilfungo ha scritto:WOW! magnifica, anche io ho effettuato le modifiche (solo quelle base) e sono davvero felice... chissà come suona la tua! Siamo curiosi di sapere!

Lo sono anche io! ancora non ho avuto il tempo di provarla!! Eccola ultimata:

Regolare il DC offset sulla Sure 2024 - Pagina 2 Img_4415

I condensatori d'ingresso li ho bypassati con due vecchi ma stupendi Jensen carta/olio copper foil da 0,1uF.
Adesso sono collegati direttamente alle piazzole di R8 e R14 che ho rimosso e sostituito con due resistenze da 20KOhm 1%.

Regolare il DC offset sulla Sure 2024 - Pagina 2 Img_4416

Regolare il DC offset sulla Sure 2024 - Pagina 2 Img_4416

Il filtro d'uscita è stato realizzato secondo quanto riportato sul datasheet Tripath: induttori da 10uH (in questo caso con nucleo toroidale), C verso massa da 0,47uF (Epcos MKP), Cdm da 0,1uF (sempre Epcos MKP) e EMI filtro finale con due Wima MKS da 1000pF.

Da sid-b Dom 21 Mar 2010 - 17:16

Ottimo lavoro, come sempre!
Ho notato che oltre ad aver bypassato i condensatori d'ingresso(mundorf), hai anche aggiunto in serie una resistenza, puoi spiegarmi il motivo?
Scusa se faccio domande stupide, ma sono veramente ignorante in materia.
Ciao.
p.s
i Wima subminiatura che hai usato per sostituire c10 e c18, che valore hanno?
mi sta arrivando la sure e devo fare la lista della spesa Happy shock

p.p.s.
Mi sono accorto ora che la spiegazione riguardo la resistenza, era già nel
messaggio precedente Embarassed

Da M@X Gio 3 Feb 2011 - 0:44

scusate la mia ignoranza,si parla di offset e regolazione.Come lo si misura?che valore si dovrebbe leggere?

Da ilfungo Gio 3 Feb 2011 - 0:47

M@X ha scritto:scusate la mia ignoranza,si parla di offset e regolazione.Come lo si misura?che valore si dovrebbe leggere?

dovresti leggere 0, lo regoli con un trimmer che però sulla sure devi aggiungere, lo misuri con il potenziometro puntando i puntali su + e - di ogni uscita ap.

Da M@X Gio 3 Feb 2011 - 0:52

ilfungo ha scritto:
M@X ha scritto:scusate la mia ignoranza,si parla di offset e regolazione.Come lo si misura?che valore si dovrebbe leggere?
dovresti leggere 0, lo regoli con un trimmer che però sulla sure devi aggiungere, lo misuri con il potenziometro puntando i puntali su + e - di ogni uscita ap.

La mia sure ha già i due trimmer,proprio per questo chiedevo.La cosa va fatta ad amplificatore acceso immagino!

Da Cella Gio 3 Feb 2011 - 1:34

Devi prendere un multimetro e posizionarlo in Volt (V) e misurare la tensione continua in parallelo agli altoparlanti che devono essere collegati. Routando la vite devi trovare il punto più vicino allo zero.

Da Cella Gio 3 Feb 2011 - 1:35

Ovviamente l'operazione deve essere fatta su entrambi i canali.
