Triodino modificato SE 300b

Smanetton ha scritto:
Ti seguo con attenzione. E sogno...

Grazie del supporto! Ci saranno altre occasioni per un incontro!

..... !!

Grazie Antonio!

secondo me non funziona
( )
p.s. mi farebbe piacere anche a me esserci, ma il periodo da te indicato mi viene difficile... aspetto che definiate bene il giorno e seposso bin vulentè, akltrimenti come proponeva Smanetton ci si potrebbe poi incontrare nelle vacanze di natale con i compiti già fatti

caspio che capolavoro

in bocca al lupo!!!!!!!!!!!!!!!!!!!!!

p.s. metti il rame a vista che il risultato poi è spettacolare!

supergiovanissimo ha scritto:caspio che capolavoro

in bocca al lupo!!!!!!!!!!!!!!!!!!!!!

p.s. metti il rame a vista che il risultato poi è spettacolare!

Grazie! crepi il lupo.. mi sa che lascio la pelle.. era per far qualcosa di diverso..

secondo me non funziona
( Laughing Hehe Hehe )
p.s. mi farebbe piacere anche a me esserci, ma il periodo da te indicato mi viene difficile... aspetto che definiate bene il giorno e seposso bin vulentè, akltrimenti come proponeva Smanetton ci si potrebbe poi incontrare nelle vacanze di natale con i compiti già fatti Smile

Nu gufà ..se no'.. se nì funziona pe davero te vengo a prenne sotto casa e te cazzio!!
Ok per le vacanze natalizie! avremo tutti più tempo libero..
I giorni che ho indicato per l'incontro sono indicativi.. il weekend ancora dopo quello del 6. .sarebbe ancora meglio per me...

shantim, che so quei cilindri di rame coi faston?

piero7 ha scritto:shantim, che so quei cilindri di rame coi faston?

I condensatori polipropilene di recupero... Ne ho trovati un bel po' ho selezionato tutti quelli da 15-16uf (tranne due da 10u per il primo ramo) e tra questi quelli con esr inferiore a 0,04 poi gli ho fatto un piccolo trattamento estetico a cura di rame sughero dado cieco e rondella di acciaio..
dovevo fa il chirurgo plastico.. dovevi vederli prima.. facevano kaka (almeno di estetica)
I faston sono per parallelarli, In tutto ne viene uno da 20u(10+10) uno da 46u e uno da 30u .. come da schema

shantim ha scritto:

piero7 ha scritto:shantim, che so quei cilindri di rame coi faston?

I condensatori polipropilene di recupero... Ne ho trovati un bel po' ho selezionato tutti quelli da 15-16uf (tranne due da 10u per il primo ramo) e tra questi quelli con esr inferiore a 0,04 poi gli ho fatto un piccolo trattamento estetico a cura di rame sughero dado cieco e rondella di acciaio..
dovevo fa il chirurgo plastico.. dovevi vederli prima.. facevano kaka (almeno di estetica)
I faston sono per parallelarli, In tutto ne viene uno da 20u(10+10) uno da 46u e uno da 30u .. come da schema

Bella l'idea di mettergli un foglio di rame intorno!! E per la testa del condesatore, cosa hai fatto? E dove hai trovato la foglia di rame? E come l'hai fissata?

piero7 ha scritto:Bella l'idea di mettergli un foglio di rame intorno!! E per la testa del condesatore, cosa hai fatto? E dove hai trovato la foglia di rame? E come l'hai fissata?

Trattamento di bellezza per condensatori vanitosi:
Il rame lo trovi o dal lattoniere.. difficile però che lo abbia così sottile, oppure nei negozi di belle arti o nelle cartolerie molto fornite (lo chiamano il rame da bassorilievo) (lo ho trovato lì). Il rame in questi fogli non si ossida, a differenza di quello del lattoniere, perchè è gia trattato con un flat.(dalla parte dove è trattato non è conduttivo)
I fogli devono essere sottili per permettere una facile piegatura.. direi 1 o 2 decimi di mm.
Il foglio dovrà essere tagliato con un cutter di alluminio, ho comunque un po' robusto, per eseguire un taglio perfetto basterà seguire una riga di metallo (o materiale molto duro che non venga tagliato dal cutter).
Dopodichè si avvolge il condensatore col foglio di rame (deve essere più lungo) e si chiude con un goccio di colla cianoacrilica. sulla parte superiore si mette uno strato di sughero tagliato ad hoc una rondella e per chiudere il tutto un dado cieco di acciao o bronzo (il 95% di questi condensatori ha la vite M8) (si trova tutto dal ferramenta)
Ho fatto uno schemino in paint.. è brutto ma spero possa chiarire..[img][/img]

ottima idea! complimenti!

sei maniacale!!!complimenti
cmq non avevo dubbi perchè avevo già visto come avevi fatto lo scherzo

ho capito, il sughero lo usi come tappo! Bella idea! striscetta verde per te

piero7 ha scritto:ho capito, il sughero lo usi come tappo! Bella idea! striscetta verde per te

thanks Piero
Ora le striscette ci hanno abbandonato.. ma meglio così.. penso sarà più "maturo" così il forum..

Veniamo alla saga.. ATTO FINALE!!

Non avendo la troncatrice (e avendo solo un afresa di piccole dimensioni) ho dovuto fare fresare gli angoli della base di legno da un falegname.. purtroppo non sono andato dal solito.. ma da un pirletto che ha fatto fresature sfalsate...
come si può notare dalle foto gli angoli non coincidono perfettamente.. la prossima settimana sarà rifatta la base.. adesso ero troppo ansioso di mettere a rodare il tutto quindi l'ho motata alla "beneemeglio"...
Le 300b EHgold accoppiate alle 6sn7 sempre EH funzionano alla grande, nonostante tutti i filamenti siano in alternata il ronzio è assente (neanche appicciando l'orecchio al woofer) questo grazie alla polarizzazione manuale (che consente un settaggio fine) per quanto riguarda i filamenti delle 6sn7 è stato usato un secondario avente presa centrale (3,15-0-3,15) connettendo a massa (volendo tramite un induttore).
Questi accorgimenti, oltre a una disposizione un minimo ragionata hanno consentito di ottenere un ampli silenzioso quanto uno stato solido.
SUl suono non mi esprimo ancora (anche se ne avrei una gran voglia ) primo perchè penso l'ampli abbia bisogno di un po' di rodaggio e poi perchè si sa.. ogni scarrafò...
Alla fine i costi (a presto un alista completa dei componenti) non hanno superato i 600 euro.. bisogna tenere presente che ho eseguito la maggior parte delle lavorazioni, e che i condensatori di polipropilene sull'alimentazione ce li avevo già.. (almeno una 50ina di euro). (e poi bisogna stare attenti a dove si compra.. in molti negozi on line i 600 euro li spendete solo per le valvole e relativi zoccoli...)
L'unica valvola cinese e la raddrizzatrice.. penso di cambiarla.. ma sono parecchio indeciso.. (magari usare una 5ar4? naturalmente di una buona marca.. senza andare sulle nos) volendo rimanere sulla 5u4g.. ho sentito parlare bene delle sylvania.. qualcuno le ha sentite?

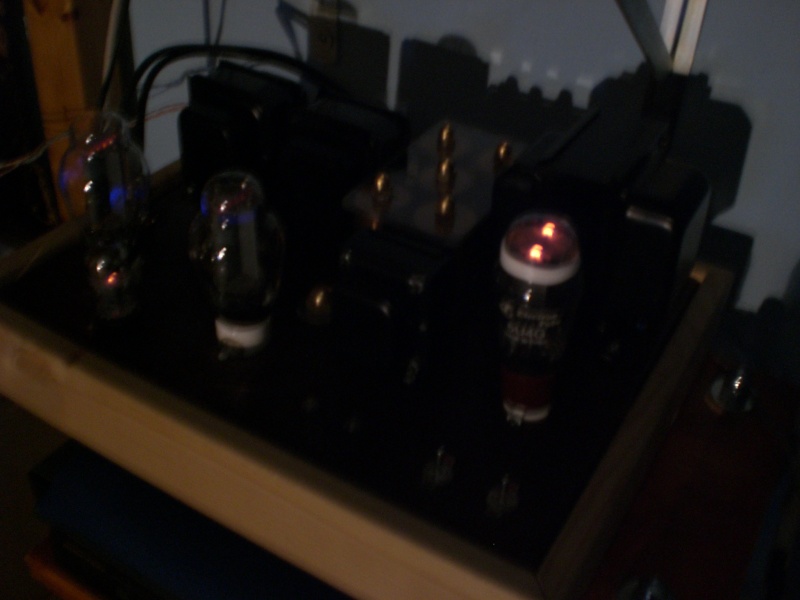

Intanto posto qualche foto!!
[img][/img]
[img][/img]

non si vede una cippa lippa!!!

Se cambi raddrizzatrice, controlla la prima capacità in accordo con i datasheet. La 5R4, se ben ricordo richiede solo 4uF e tira fuori 150mA contro i 32 della 5U4 e 225mA

perchè appena acceso c'è già una valvola bruciata?

Grande!!!!!! mi chiedevo giusto se l'avevi finito, dai dai metti delle belle foto perchè voglio vedere il lavoro finito nella sua completezza

piero7 ha scritto:non si vede una cippa lippa!!!

Se cambi raddrizzatrice, controlla la prima capacità in accordo con i datasheet. La 5R4, se ben ricordo richiede solo 4uF e tira fuori 150mA contro i 32 della 5U4 e 225mA

Rimango sulla 5u4.. ho visto su ebay lituania che vendono una 5c3s (equivalente 5u4g) a 10 euro compresa spedizione.. (avrei anche la possibilità di predere una sovtek nuova da un amico per 15 euro..) che mi consigli tra le due.. sul web ci sono pareri favorevoli per entrambi..

caliber ha scritto:perchè appena acceso c'è già una valvola bruciata?

Grande!!!!!! mi chiedevo giusto se l'avevi finito, dai dai metti delle belle foto perchè voglio vedere il lavoro finito nella sua completezza

se bruciata!!! no scherzo, sono i riflessi che non fanno vedere il filamento..
Attualmente sono fuori casa, per mercoledì posto tutte le foto...

Toh! Divertiti!

http://shop.ebay.co.uk/?_from=R40&_trksid=p4634.m38.l1313&_nkw=5u4&_sacat=See-All-Categories

Una d'epoca è una d'epoca... Vuoi una 5U4 Mullard NOS? na 50ina d'euro...

piero7 ha scritto:Toh! Divertiti!

http://shop.ebay.co.uk/?_from=R40&_trksid=p4634.m38.l1313&_nkw=5u4&_sacat=See-All-Categories

Una d'epoca è una d'epoca... Vuoi una 5U4 Mullard NOS? na 50ina d'euro...

Ho gia visto in lungo e in largo su ebay, escludo tutti i paesi extra UE .. mi sono stufato di aspetatre mesi e mesi...
mi sa che prenderò qualcosa nei paesi dell'est, escludendo le mullard nos.. 60-70 euro per un diodo è troppo (per le mie finanze intendo)... max 30 euro (meglio se 20).. quando vinco al lotto.. allora se ne riparla

guarda che i primi 5 annunci so tutti in europa...

Si ho già visto su ebay, ovviamente anche in europa c'è ne di tutti i tipi, solo che le nos di marca costano..
Le uniche nos di marca(anni luce dalle mullard naturalmente..) che riuscirei a reperire sui 20 euro sono le svetlana russe 5u3c equivalenti 5u4
svetlana ebay
Altrimenti sylvania o sovtek nuove.. siamo sui 10-12 euro comprensivi di spedizione..
mi sa che mi butto sulle svetlana... crepi l'avarizia per 10 euro in più..

ma che stai a di???? so 20/25 euro di NOS d'epoca...

http://cgi.ebay.co.uk/PAIR-5U4-GT-CV575-NOS-MINT-IN-BOX-AVO-TESTED_W0QQitemZ310183962123QQcmdZViewItemQQptZUK_Consumer_VintageAudio_RL?hash=item483867a60b

piero7 ha scritto:ma che stai a di???? so 20/25 euro di NOS d'epoca...

http://cgi.ebay.co.uk/PAIR-5U4-GT-CV575-NOS-MINT-IN-BOX-AVO-TESTED_W0QQitemZ310183962123QQcmdZViewItemQQptZUK_Consumer_VintageAudio_RL?hash=item483867a60b

a Piero .. da te non me l'aspettavo.. eddai
guarda che ho scritto "nos di marca"
ste mint non le ho mai sentite.. poi non è una valvola nata per scopi audio.. è una general purpose...

Nell'inserzione che ho postato a venti euro mi accatto le svetlana (nos).. non saranno il non plus ultra.. ma vuoi mettere...
poi di nos se ne trovano anche a 1 euro... ma magari non valgono manco quello..

a shantim... mint significa pari al nuovo
una rettificatrice è una rettificatrice, non deve elaborare il segnale audio quindi non ha senso che non sia nata per applicazioni audio
queste inglesi io le avrei prese ad occhi chiusi rispetto a delle valvole russe...

shantim ha scritto:

piero7 ha scritto:ma che stai a di???? so 20/25 euro di NOS d'epoca...

http://cgi.ebay.co.uk/PAIR-5U4-GT-CV575-NOS-MINT-IN-BOX-AVO-TESTED_W0QQitemZ310183962123QQcmdZViewItemQQptZUK_Consumer_VintageAudio_RL?hash=item483867a60b

a Piero .. da te non me l'aspettavo.. eddai
guarda che ho scritto "nos di marca"
ste mint non le ho mai sentite.. poi non è una valvola nata per scopi audio.. è una general purpose...

Nell'inserzione che ho postato a venti euro mi accatto le svetlana (nos).. non saranno il non plus ultra.. ma vuoi mettere...
poi di nos se ne trovano anche a 1 euro... ma magari non valgono manco quello..

Non ho capito, tu vuoi una Ferrari a 5.000 euro?

Visto che vuoi spender poco, io tra una svetlana ed una valvola d'epoca NOS, anche se non è di marca nota, prenderei, a pari prezzo la valvola d'epoca NOS per un paio di ragioni:

1) all'epoca, i costruttori delle valvole erano più o meno sempre gli stessi, e vendevano valvole a terzi marcandole col nome del cliente. La Fivre italiana per molte valvole si approvvigionava dai grandi, facendosi marcare Fivre le valvole.
2) all'epoca, le valvole costavano care ed i livelli qualitativi erano mooooooooolto più elevati rispetto ai produttori cinesi e dell'est.
3) per quanto di marca ignota, solo per queste due ragioni, io a parità di prezzo, prenderei la valvola d'epoca.

Tu, poi, fa come vuoi.

P.S. la 845 NON è nata per scopi audio. La 211 NON è nata per scopi audio. Guarda i datasheet e vedi come identificano, giusto per fare un esempio, la ECC88:




RF and IF amplifier Ma pensa te eh?

Scusa se te lo dico, ma siete come i grundingari che andate solo dietro ad un nome senza neanche sapere di quello che si sta parlando!! E questa cosa mi lascia per davvero basito... questo è un forum in classe T e fate gli snob per queste menate???? Allora, le valvole JAN so tutte monnezze perchè lo scatolo era bianco e senza indicazioni? Essì che le VT4C JAN, secondo il tuo ragionamento da snob erano delle caccole? Vuoi vedere a quanto le vendono queste merde di valvole nate come trasmittenti nelle radio militari (e non per l'audio) oggi?

No, non te lo metto il link, cercatelo da solo...

General purpose = na mezza fetecchia!

Ammappete che delusione che siete ragà, siete snob e con la puzza sotto il naso proprio come tutti quanti gli altri!!

bè che c'entra il forum con un singolo??? di sei non siete scusa.. non generalizzare...

Le Zaerix non sono male pur essendo della Germania Est
Ho avuto le 310A e andavano piuttosto bene.
Comunque queste 5U4G russe sono piuttosto buone(testate).
http://cgi.ebay.it/5U4G-5U3C-5C3S-BLACK-PLATE-Lot-of-2-NIB-1960_W0QQitemZ200411735435QQcmdZViewItemQQptZLH_DefaultDomain_0?hash=item2ea978658b
