Diffusori per Audio Nirvana 8''

Ciao a tutti,

sto costruendo un diffusore per un paio di altoparlanti Audio Nirvana Super 8''. Li trovate qui http://www.commonsenseaudio.com/nirvana.html

Il progetto che sto costruendo è simile al progetto 1.3 di David Dicks (il costruttore degli altoparlanti). Ho cambiato leggermente le dimensioni, perchè le volevo un po' più snelle..

A progetto iniziato (v. prima foto), ho visto su questo forum un progetto di casse con pareti laterali curve.....
in breve: non ci ho dormito la notte... ... "ANCHE IO VOGLIO LE PARETI CURVE!!!"



E visto che la cassa era già mezza costruita, mi sono arrangiato, costruendo una via di mezzo fra una cassa e una barca...

(...continua... per adesso posto questo, per vedere se ho messo bene l'immagine... )

Embé, noi si aspetta eh... quando arrivano le curve???

Non immagini che Cul0

Ce l'ho fatta a mettere l'immagine

Continuo...

Insomma, da bravo Noé, mi sono messo a costruire delle specie di "dime", che ho poi incollato sui laterali delle casse, come si può vedere qua sotto:




Ho aggiunto quindi una spina dorsale verticale, per irrobustire il tutto, e poi ho riempito le cavità con schiuma poliuretanica.
Dal punto di vista acustico non so se usando la schiuma ho fatto una gran cazzata o una genialata.. ma è l'unica cosa che mi è venuta in mente.. ho pensato "la schiuma si usa anche per insonorizzare...", ma magari fa da cassa di risonanza laterale.. BOH!!! Vabbè, ormai è fatta: Aspetto commenti/previsioni da parte degli esperti!!!

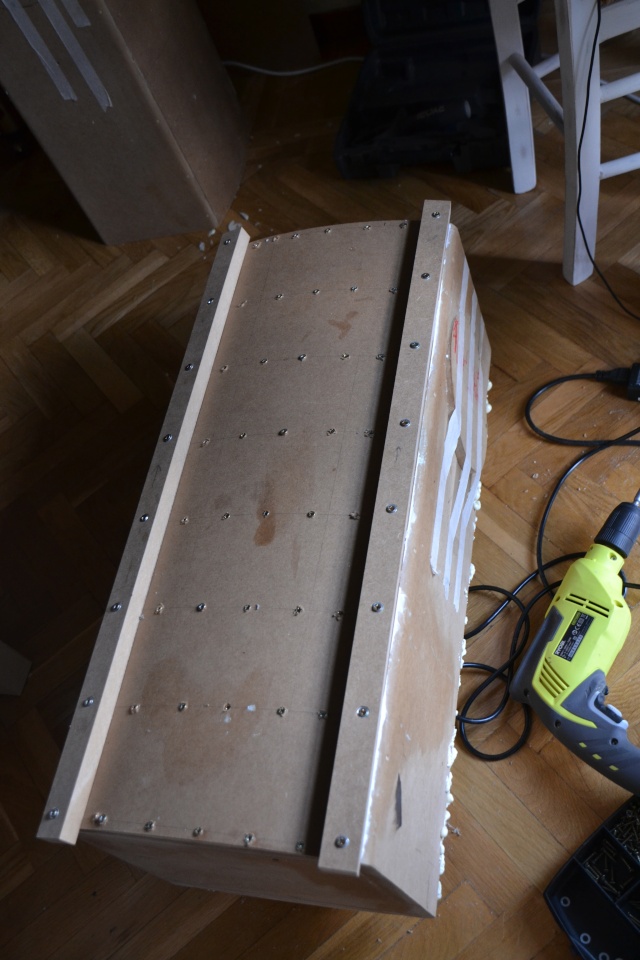

Il seguente passo è stato chiudere le casse con una tavola MDF da 4mm di spessore, debitamente avvitate sulle dime con un "irrisorio" numero di una cinquantina di viti per lato.. (lo so ho esagerato, forse, ma erano un paio d'anni che per cause varie non riuscivo a toccare un trapano, e mi sono scatenato!!).



Tra parentesi, tutte le viti che ho usato le ho poi tolte e i fori riempiti di colla/stucco.

Dopo aver chiuso lateralmente e stuccato, ho proceduto all'impiallacciatura, altra piccola-grande impresa...
e questo è il risultato ad oggi:



Le prossime azioni saranno: "turaporare" le casse e poi passare una mano di cera.

E poi spero di riuscire a montare i benedetti Audio Nirvana!

E grazie a voi per avermi dato uno spazio per poter condividere tutto ciò!!
Un salutone

Diego

Grande Diego Bellissimo lavoro complimenti

lo so ho esagerato, forse, ma erano un paio d'anni che per cause varie non riuscivo a toccare un trapano, e mi sono scatenato!!.

Ma che bel lavoro... complimenti !

Sulla schiuma non saprei che dire, mi sa che sei un pionere, dovrai dircelo tu come va
Le pareti su cui hai applicato le dime di che spessore e materiale sono?

Di solito la schiuma poliuretanica non è usata per processi acustici ma, per coinbentazione

Cosi non dovrebbe cmq creare problemi

Complimenti, il risultato mi sembra ottimo. Facci sapere come suonano.

dee-eh-go ha scritto:

Questi grandi ca##i!!!
Una MERAVIGLIA!!!
C
L

Dettagli sull'impiallicciatura, please
(tipo: essenza, dove li hai comprati, sono modello rapido-ferro-da-stiro o colla, quale colla)
scusa la sfacciataggine, ma devo fare un lavoro analogo...
ancora compli-sti-k@##i-menti

complimenti !!

Complimenti, sono veramente bellissimi!!!

meravigliosi

Complimenti..
Facci sapere come suonano..!

complimenti ! che bel lavoro!! anche a me piacciono le curve ! davvero meravigliose!

bru.b ha scritto:Complimenti..
Facci sapere come suonano..!

Bru.b hai MP

Grazie a tutti!!!
Riempie "el corazón" ricevere apprezzamenti da voi!!!

Appena monto i bambini vi farò sapere come suonano!

Switters ha scritto:Ma che bel lavoro... complimenti !

Le pareti su cui hai applicato le dime di che spessore e materiale sono?

Tutte le pareti sono in MDF da 19mm, tranne quelle curve, in MDF da 4mm

crazyforduff ha scritto:Dettagli sull'impiallicciatura, please
(tipo: essenza, dove li hai comprati, sono modello rapido-ferro-da-stiro o colla, quale colla)
scusa la sfacciataggine, ma devo fare un lavoro analogo...
ancora compli-sti-k@##i-menti

I fogli di legno li ho comprati in una falegnameria qui accanto, vicino al ponte vecchio di Madrid, sicuramente a due passi da casa tua.. Scherzi a parte, li trovi nelle maggiori segherie/falegnamerie.. io li ho pagati pochissimo (tipo 2 euro a foglio, per un totale 3 fogli) ma mi sa che in Italia costicchiano un po' di più.

Per la colla, ho usato la colla gialla tipo Bostik o Artiglio.. (NON USARE IL VINAVIL). La devi stendere sia sulla parete della cassa, sia su una faccia del foglio da impiallicciare (con spatola o pennello, io preferisco quest'ultimo..). Poi aspettare 10 minuti circa fino a che sia semi-asciutta al tatto e poi attaccare. Attenzione, perchè una volta che si toccano i fogli NON LI STACCHI PIÙ. Quindi attenzione con la misure tieniti 3 cm per bordo almeno di margine. Dopodichè pressiona forte con un rullo da pizzettaro oppure con un pezzo di legno, perchè aderisca in maniera uniforme. Non c'è bisogno di metterlo sotto pressione costante. FInito il tutto puoi rifilare con un taglierino. Anche qui attenzione, perchè le venature dell'impiallicciatura potrebbero farti togliere più di quello che vorresti. Il mio consiglio è: rifila con il taglierino fino a lasciar sporgere il foglio dalla parete per un paio di mm, e poi rifila con carta vetrata (grana 100).

Spero di esserti stato utile. Buon lavoro!!

Cavolo davvero un bel lavoro!
E complimenti anche per l'impiallicciatura!

dee-eh-go ha scritto:
(NON USARE IL VINAVIL)

Perché sconsigli il vinavil?

Switters ha scritto:

dee-eh-go ha scritto:
(NON USARE IL VINAVIL)

Perché sconsigli il vinavil?

Perchè potrebbe (non dico sicuramente perchè non l'ho provato) raggrinzare il foglio di legno, che essendo molto sottile, si comporterebbe come un foglio di carta. Il vinavil è "acquoso" e questo gonfia le fibre in maniera non uniforme. La colla gialla forma una patina piú solida che mantiene il foglio di legno piatto e non ti dà problemi con le bolle d'aria e raggrinzamenti vari. Inoltre è istantanea, mentre con il vinavil dovresti avere una pressa e lasciarlo asciugare per qualche ora..

dee-eh-go ha scritto:

crazyforduff ha scritto:Dettagli sull'impiallicciatura, please
(tipo: essenza, dove li hai comprati, sono modello rapido-ferro-da-stiro o colla, quale colla)
scusa la sfacciataggine, ma devo fare un lavoro analogo...
ancora compli-sti-k@##i-menti

I fogli di legno li ho comprati in una falegnameria qui accanto, vicino al ponte vecchio di Madrid, sicuramente a due passi da casa tua.. Scherzi a parte, li trovi nelle maggiori segherie/falegnamerie.. io li ho pagati pochissimo (tipo 2 euro a foglio, per un totale 3 fogli) ma mi sa che in Italia costicchiano un po' di più.

Per la colla, ho usato la colla gialla tipo Bostik o Artiglio.. (NON USARE IL VINAVIL). La devi stendere sia sulla parete della cassa, sia su una faccia del foglio da impiallicciare (con spatola o pennello, io preferisco quest'ultimo..). Poi aspettare 10 minuti circa fino a che sia semi-asciutta al tatto e poi attaccare. Attenzione, perchè una volta che si toccano i fogli NON LI STACCHI PIÙ. Quindi attenzione con la misure tieniti 3 cm per bordo almeno di margine. Dopodichè pressiona forte con un rullo da pizzettaro oppure con un pezzo di legno, perchè aderisca in maniera uniforme. Non c'è bisogno di metterlo sotto pressione costante. FInito il tutto puoi rifilare con un taglierino. Anche qui attenzione, perchè le venature dell'impiallicciatura potrebbero farti togliere più di quello che vorresti. Il mio consiglio è: rifila con il taglierino fino a lasciar sporgere il foglio dalla parete per un paio di mm, e poi rifila con carta vetrata (grana 100).

Spero di esserti stato utile. Buon lavoro!!

Grazie per le dritte: a me però il bostik si impasta sempre, cioè non riesco a tirare un velo sottile e uniforme e mi si formano delle "palline" o dei filamenti di colla rappresa che, facendo spessore, impediscono il contatto tra i due pezzi (figuriamoci cosa può succedere con i piallacci!); ho letto da qualche parte che il trucco sarebbe mettere un dito di solvente alla nitro nella latta del bostik il giorno prima, poi mescolare prima di usare, così diventa più liquido e più "spalmabile", ma non l'ho ancora mai provato: tu che ne dici?
Grazie
C
L

crazyforduff ha scritto:

dee-eh-go ha scritto:

crazyforduff ha scritto:Dettagli sull'impiallicciatura, please
(tipo: essenza, dove li hai comprati, sono modello rapido-ferro-da-stiro o colla, quale colla)
scusa la sfacciataggine, ma devo fare un lavoro analogo...
ancora compli-sti-k@##i-menti

I fogli di legno li ho comprati in una falegnameria qui accanto, vicino al ponte vecchio di Madrid, sicuramente a due passi da casa tua.. Scherzi a parte, li trovi nelle maggiori segherie/falegnamerie.. io li ho pagati pochissimo (tipo 2 euro a foglio, per un totale 3 fogli) ma mi sa che in Italia costicchiano un po' di più.

Per la colla, ho usato la colla gialla tipo Bostik o Artiglio.. (NON USARE IL VINAVIL). La devi stendere sia sulla parete della cassa, sia su una faccia del foglio da impiallicciare (con spatola o pennello, io preferisco quest'ultimo..). Poi aspettare 10 minuti circa fino a che sia semi-asciutta al tatto e poi attaccare. Attenzione, perchè una volta che si toccano i fogli NON LI STACCHI PIÙ. Quindi attenzione con la misure tieniti 3 cm per bordo almeno di margine. Dopodichè pressiona forte con un rullo da pizzettaro oppure con un pezzo di legno, perchè aderisca in maniera uniforme. Non c'è bisogno di metterlo sotto pressione costante. FInito il tutto puoi rifilare con un taglierino. Anche qui attenzione, perchè le venature dell'impiallicciatura potrebbero farti togliere più di quello che vorresti. Il mio consiglio è: rifila con il taglierino fino a lasciar sporgere il foglio dalla parete per un paio di mm, e poi rifila con carta vetrata (grana 100).

Spero di esserti stato utile. Buon lavoro!!

Grazie per le dritte: a me però il bostik si impasta sempre, cioè non riesco a tirare un velo sottile e uniforme e mi si formano delle "palline" o dei filamenti di colla rappresa che, facendo spessore, impediscono il contatto tra i due pezzi (figuriamoci cosa può succedere con i piallacci!); ho letto da qualche parte che il trucco sarebbe mettere un dito di solvente alla nitro nella latta del bostik il giorno prima, poi mescolare prima di usare, così diventa più liquido e più "spalmabile", ma non l'ho ancora mai provato: tu che ne dici?
Grazie
C
L

se il bostik forma palline o non si stende bene sono per vari motivi ....
1-la superficie non è pulita .
2-il bostik è vecchio di magazzino e quindi non è utilizzabile
3-usa la stecca dentata e tira bene la colla ne devi lasciare poca sulla superficie.....

Non voglio vantarmi ci vuole esperienza per stendere il bostik ..io ero bravo ma quando guardavo un vecchio amico falegname rimanevo estasiato dalla velocità e pulizia

dee-eh-go ha scritto:

Switters ha scritto:
Perché sconsigli il vinavil?

Perchè potrebbe (non dico sicuramente perchè non l'ho provato) raggrinzare il foglio di legno, che essendo molto sottile, si comporterebbe come un foglio di carta. Il vinavil è "acquoso" e questo gonfia le fibre in maniera non uniforme. La colla gialla forma una patina piú solida che mantiene il foglio di legno piatto e non ti dà problemi con le bolle d'aria e raggrinzamenti vari. Inoltre è istantanea, mentre con il vinavil dovresti avere una pressa e lasciarlo asciugare per qualche ora..

Farò delle prove

In ebanisteria si usa la colla di ossa o colla di pesce, ma questo principalmente per esigenze di restauro, con acqua calda e tanta pazienza si possono staccare e sostituire le eventuali parti rovinate.

Questione "ondulatura": sbaglio o è consigliato inumidire il piallaccio da entrambi i lati, e lasciarlo asciugare, prima di incollarlo? Chiedo conferma ai più esperti

Qualcuno ha provato colle viniliche a presa rapida?
