Aleph 3 by nelson pass. adesso si comincia

tix88 ha scritto:Ciao Zii , infatti avevo capito bene in mente mia il senso della r in seria al trimmer
Comunque primo canale finito definitivamente , collaudo effettuato con successo, adesso preparo il primo case, e mentre finisco il collaudo del secondo canale, con aggiunta del trimmer e la regolazione del bias

Tiziano

e VAIIIIIIIIIII!!!!!!!! presto ci dirai come suona!

Si si certo che vi dirò come suona, e lo posso fare anche bene visto che dispongo di un aleph originale per fare il confronto , e se non suona simile all'originale lo butto

Iniziati i lavori per il primo case.

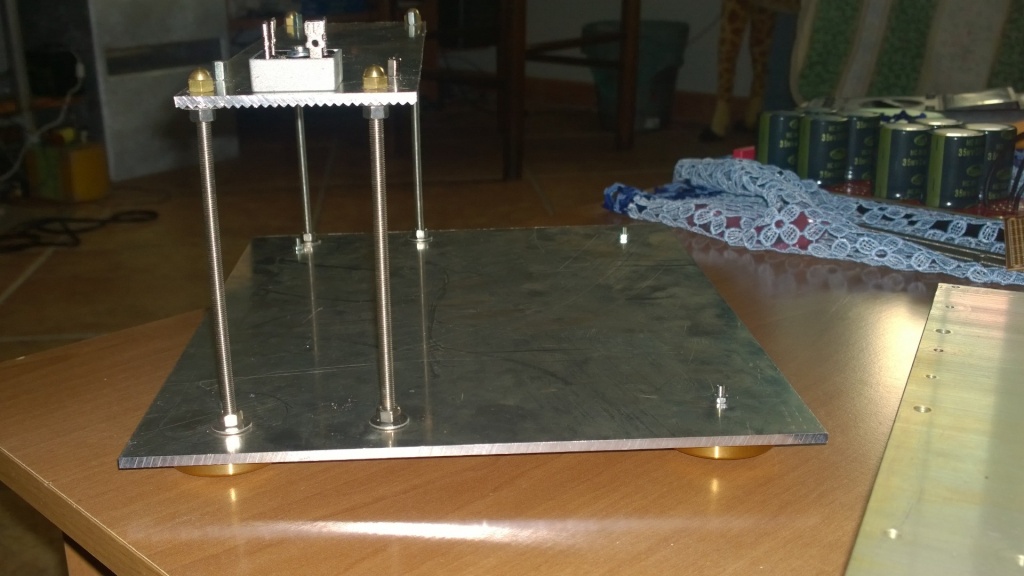

Cosi è come si presenta la base inferiore con i piedoni già applicati, le barre filettate che reggono la piastra dove verrà alloggiata la pcb di alimentazione con i cap ed il ponte , nella piastra sono stati già applicati i supporti per la scheda cosi da distanziare il tutto:

Qui invece vediamo come verranno posizionati i componenti piu' grossi, il trafo nella parte frontale, la pcb con i cap nella parte superiore con il ponte applicato a contatto con la piastra di alluminio cosi da favorire il raffreddamento, il piccolo switching che servirà da alimentazione di servizio , per la scheda relè di accensione e il circuito di regolazione della ventola di raffreddamento, e anche per i vari led di funzionamento .

Per ultimo il dissipatore che accoglierà la scheda finale vera e propria.

Al centro rimarrà spazio per lavorare agevolmente, e favorire un ottimo ricircolo d'aria.
Il resto del case sarà di alluminio da 4 mm, opportunamente carteggiato e il frontale sarà lavorato un po di piu' per avere una rifinitura a specchio
Il retro anch'essa di alluminio ospiterà l'rca la presa iec filtrata fusibile rapido e uscite diffusori belli grossi, spostata verso il dissipatore una ventola da 120mm con regolazione della velocità di rotazione, con aggiunta di un interruttore termico che by passa quest'ultima regolazione quando la temperatura supererà i 65 gradi, se la ventola non riuscirà a smaltire il calore, arrivati alla temperatura di 70 gradi interverrà un'altro interruttore termico che toglierà tensione al relè di alimentazione che a sua volta toglierà la tensione di rete al trafo, lasciando raffreddare il dissipatore dalla ventola al massimo regime.
Scusate se sono stato un po lunghetto

Tiziano

se posso permettermi un conziglio ,il dissp. non metterlo con le alette appogiate sulla piasta base ma bensi a filo x favorire il ricircolo aria . x il frontale  che ne dici di alluminio galvanizato ,cioe eletrolisi che puoi fare tranqilamente da solo ?! ed e' facilissimo farlo.   allo stesso modo potresti fare pure il dissip. ed i fianchi

Zii grazie dei tuoi preziosi consigli, il dissipatore verrà montato a filo di già è messo cosi solo per vedere come verrebbe il lavoro ,
Per quanto riguarda la dritta della galvanizzazione la cosa mi interessa quindi ti chiedo lumi o una guida per farlo

vai su google e cierca anodizare metalli ,ci troverai di tutto e di piu' . faciendoti unidea di come si fa .

ok grazie.
Volevo chiedere per una mia curiosità, quando si agisce sul trimmer per regolare il bias, la tensione ai capi delle r di ogni singolo fet deve essere uguale per tutte le r giusto???
ma se si ha una variazione cosa comporta??? e sopratutto quali potrebbero essere le cause???

ideafolle ha scritto:vai su google e cierca anodizare metalli ,ci troverai di tutto e di piu' . faciendoti unidea di come si fa .

Zio mo fai pure l'alchimista? Se riesci a trasformare il piombo in oro mandami un mp 😎

tix88 ha scritto:ok grazie.
Volevo chiedere per una mia curiosità, quando si agisce sul trimmer per regolare il bias, la tensione ai capi delle r di ogni singolo fet deve essere uguale per tutte le r giusto???
ma se si ha una variazione cosa comporta??? e sopratutto quali potrebbero essere le cause???

la causa probabilmente sono le tolleranza dei componenti .


in linea di massima si! ma se la variazione e' piccola e l'ordine del 5% non comporta nulla
se stai parlando delle r di gate dei mosfet.

valvolas ha scritto:

ideafolle ha scritto:vai su google e cierca anodizare metalli ,ci troverai di tutto e di piu' . faciendoti unidea di come si fa .

Zio mo fai pure l'alchimista? Se riesci a trasformare il piombo in oro mandami un mp 😎

gia fatto ma me serve tutto a me!

zii mi riferisco alle r di source

Bella realizzazione, in bocca al lupo.
L'aleph 3 clone ce l'ho da un po con grande soddisfazione!
Non ho letto tutto ma io sull'alimentazione ho messo delle induttanze monacor che a differenza delle hammond sono costate la metà (ovviamente penso che anche la qualità della musica abbia risentito della scelta) prima avevo un filtro con resistenze...

Grazie Zenit, mentre ci siamo ti faccio delle domande visto che tu hai realizzato il mostriciattolo, sostituendo le r di cella con delle induttanze , hai notato differenze sostanziali???Hai utilizzato il potenziometro per la regolazione di bias???

Tiziano

tix88 ha scritto:zii mi riferisco alle r di source

letto adesso ma sono selezionati i mos? se non lo sono e' normle e va a fini che non titti lavorano uguale . poi se ai un pass originale misura li e vedi se ci sono pure li diff. fra i mos.

Si i mos sono tutti selezionati, quindi penso che il problema siano le r a questo punto o ci può essere qualche altro problema?

zenit ha scritto:Bella realizzazione, in bocca al lupo.
L'aleph 3 clone ce l'ho da un po con grande soddisfazione!
Non ho letto tutto ma io sull'alimentazione ho messo delle induttanze monacor che a differenza delle hammond sono costate la metà (ovviamente penso che anche la qualità della musica abbia risentito della scelta) prima avevo un filtro con resistenze...

Ciao Zenit quindi tra filtro crc e clc hai notato differenze soniche?

tix88 ha scritto:Si i mos sono tutti selezionati, quindi penso che il problema siano le r a questo punto o ci può essere qualche altro problema?

probabilmente si sono le r. non uguali ma me dici di quanto e' sta benedetta differenza!?? fra uno e l'altro.

Certo andiamo da 350mv a 450mv

tix88 ha scritto:Certo  andiamo da 350mv a 450mv

 TIZIANOOOOOO!!!!!!  che te possino, io me credevo chi sa che! se voi fa il certosino seleziona le r di surse con uguale valore

A zii le r non le ho selezionate perchè sono costate un botto e sono al 2%, male che vada gli faccio qualche parallelo di r

tix88 ha scritto:A zii le r non le ho selezionate perchè sono costate un botto e sono al 2%, male che vada gli faccio qualche parallelo di r

se o capito bene lo ai gia provato , se non ti da problemi di sorta ,io direi di soprassedere .
ma comunque tieni sotto controllo la temp. dei mos , che non si discosti piu' di tanto l'uno da l'altro se la cosa e' minima lo lascierei cosi.

ok , misurero' la temperatura sui mos, ma comunque come tensione hai capi delle r di quanto è la tolleranza accettabile in mv???

tix88 ha scritto:ok , misurero' la temperatura sui mos, ma comunque come tensione hai capi delle r di quanto è la tolleranza accettabile in mv???

be' secondo me quella tolleranza che ai e' piu' che aciettabile . ci vorebbe che intervenisse giobax che dei pass ne sa mooooolto piu' di me.

p.s. ma non puoi fare un confronto con quello originale di pass, x vedere se ci sono diff. magiori o minori di quelle che ai?

Il pass originale non è mio è di mio cugino, e sinceramente non lo smonterei mai nemmeno sotto tortura perchè è un tipo particolarissimo

A zi problema risolto erano i mos che non erano tutti stretti bene, adesso la differenza e di +/- 40-50mv ora ci siamo, considerando che le r del source non sono selezionate e che la tolleranza è del 2% va ottimamente bene
